FLOW METER
HydraCoach U.S. Patent 6,212,959
Nyomtatás helye: Kína
© 2009 CamelBak Products, LLC Petaluma, CA 94954
800.208.7023 / +39.0424.37458
Megjegyzés: a fejlesztés érdekében tett előírásbeli és tervezésbeli módosításokra előzetes
tájékoztatás nélkül sor kerülhet.
A használati útmutató további nyelveken a következő oldalon található:
www.camelbak.com/flowmeter

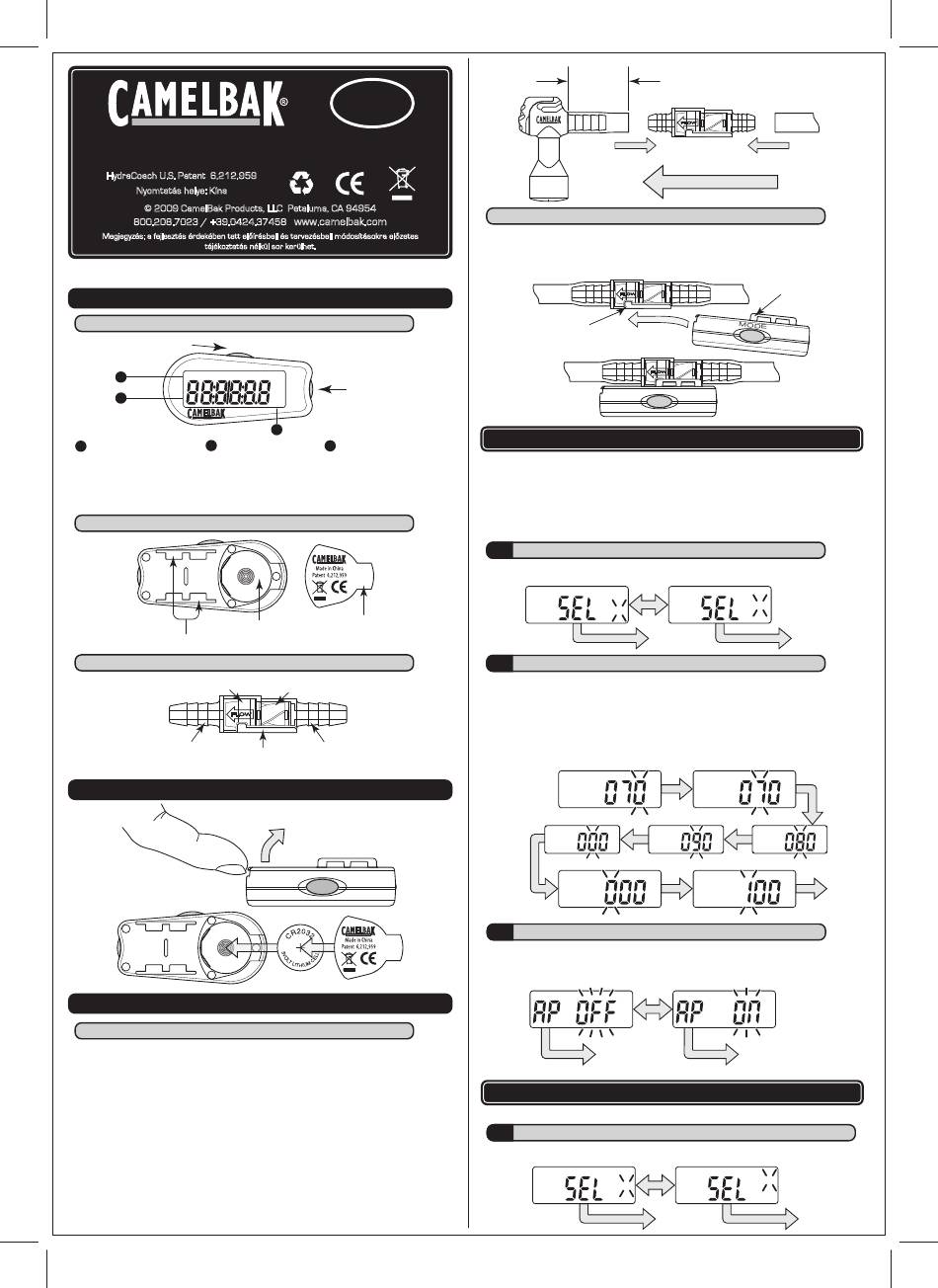

ÁTFOLYÁSMÉRŐ KOMPONENSEK
KIJELZŐ: ELŐLAP
ÜZEMMÓD Gomb
AC ET PHG AG AR/
A
B
Funkciórövidítések Numerikus Kijelző
A B
AC Elfogyasztott mennyiség
ET Eltelt idő
PHG Egyéni folyadékfogyasztási célmennyiség
AG Célmennyiség eléréséhez szükséges érték
AR/ TV Jelenlegi mennyiség / össztérfogat
ETE Elfogyasztás várható ideje
KIJELZŐ: HÁTLAP
Elemtartó
Rögzítősín
FOLYADÉKÉRZÉKELŐ
Egyirányú szelep
Bordázott csatlakozó
Kijelző számára
kidolgozott rögzítősín
ELEMEK ÜZEMBE HELYEZÉSE
Megjegyzés: első használat előtt távolítsa el
az elemen található címkét!
ÁTFOLYÁSMÉRŐ ÜZEMBE HELYEZÉSE
FOLYADÉKÉRZÉKELŐ ÉS IVÓCSŐ
Az ivócső folyadékérzékelővel való használatához vágja kívánt méretre az ivócsövet, és illessze
rá a folyadékérzékelőt! Az ivócső az ivószelephez rögzített végétől számított javasolt hossza 5-20
cm. Ha az ivószelephez közel vágja el az ivócsövet (5 cm), folyadékfogyasztását könnyebben
figyelemmel kísérheti a kijelzőn. Hosszabb ivócső esetén (20 cm) a vállához közelebb
helyezkedik el a kijelző, ezáltal csökkentve az ivócső végének súlyát.
1) Vágja kívánt mérete az ivócsövet attól függően, hogy hová szeretné helyezni a kijelzőt! Lásd az
alábbi ábrát.
2) Izopropil-alkohollal vagy szappanos vízzel nedvesítse be az ivócső végeit, majd erős nyomással
és tekerő mozdulattal egyenként illessze a vezeték végeibe a bordázott csatlakozókat!
Megjegyzés: győződjön meg róla, hogy a folyadékérzékelőn található folyadékáramlást
jelző nyíl az ivószelep irányába mutat!
3) Amíg az ivőcső végei még síkosak, fordítsa el a folyadékérzékelőt a vezetéken, hogy a
kijelző könnyen olvasható állásba kerüljön! Javasoljuk, hogy ezt a végső beállítást az
ivózsákkal a hátán végezze.
9/1/09 1:17 PM
MAGYAR
™
www.camelbak.com
TV ETE
BEÁLLÍTÁSOK
KG
L B
Gomb
OZ
/Hr
C
Alapegység Rövidítések
C
KG Kilogramm
LB Font
L Liter
OZ Uncia
L/HR Liter per óra
OZ/HR Uncia per óra
Elemtartó fedele
Terelőlapát
Bordázott csatlakozó
MODE
Vágja
5-20 cm az
ivócsövet!
Ivószelep
KIJELZŐ ÉS FOLYADÉKÉRZÉKELŐ
A kijelző mindkét irányból csatlakoztatható a folyadékérzékelőre, lehetővé téve mind a jobb, mind
pedig a bal vállon történő használatot. Csúsztassa kattanásig a kijelzőpanelt a folyadékérzékelőre!
Ellenkező irányba csúsztatva eltávolíthatja a kijelzőt.
Kijelző számára
kidolgozott rögzítősín
"KATTINTÁSSAL
TÖRTÉNŐ RÖGZÍTÉS"
MODE
ELSŐ LÉPÉSEK – ÁLTALÁNOS PROGRAMMÓD
Az átfolyásmérő kezdőbeállításaihoz kövesse az 1–3 pontokat!
Beállításkor a MODE (ÜZEMMÓD) gombbal válthat az SI és az USA szabványú
mértékegységrendszerek közt, valamint számértéket is megadhat. Gyorsított léptetéshez tartsa
nyomva a gombot! A RESET (BEÁLLÍTÁSOK) gomb megnyomásával tárolhatja a kívánt értéket, és
továbbléphet a következő menüpontra vagy oldalra.
Megjegyzés: a kezdőbeállításokat kétféle képpen érheti el: 1) elem beillesztését követően 2) a MODE
(ÜZEMMÓD) és a RESET (BEÁLLÍTÁSOK) gombok három másodperces egyidejű nyomva tartásával
ŰRMÉRTÉKEGYSÉGEK
1
Válassza ki a kívánt űrmértékegységet: L (liter) vagy OZ (uncia)
L MODE
OZ
RESET
2 ÖSSZTÉRFOGAT
Adja meg a CamelBak folyadéktartályba töltendő víz mennyiségét! Megjegyzés: az
átfolyásmérőnek tetszőleges össztérfogatot megadhat.
Az átfolyásmérő figyelemmel kíséri folyadékfogyasztását. A jelenlegi mennyiség pontos mérésének
érdekében győződjön meg róla, hogy a megadott össztérfogat megegyezik a fogyadéktartályba
töltött víz mennyiségével! Pontos mérés érdekében kövesse a folyadéktartály térfogat jelzéseit,
vagy töltse fel a folyadéktartályt egy olyan palack segítségével, amelynek térfogatát ismeri.
Megjegyzés: az összes beállítás törlése előtt mindig töltse fel a folyadéktartályt a megadott
össztérfogat mennyiségű folyadékkal!
TV
OZ
TV
MODE
OZ
R
E
S
E
T
TV
MODE
OZ
3 SPECIÁLIS PROGRAMMÓD KI/BE
Az általános üzemmód kezdőbeállításainak befejezéséhez és az átfolyásmérő használatához a
speciális programmódban válassza az OFF (KI) menüpontot! Vagy a speciális programmód
eléréséhez válassza a speciális programmódban az ON (BE) menüpontot! A programszolgáltatások
részletes ismertetőjét a speciális programmód beállításánál találja.
AC AR/ TV
MODE
Az általános üzemmód
kezdőbeállítása befejeződött. The
RESET
Az átfolyásmérő használatra
kész..
SPECIÁLIS PROGRAMMÓD
A speciális programmód kezdőbeállítása az 1-3 pontokban folytatódik.
4 TÖMEG MÉRTÉKEGYSÉGEK
Válassza ki a kívánt tömeg meghatározásához használandó mértékegységet: LB (font) vagy KG
(kilogramm)
KG
L B MODE
RESET
Folyadéktartály
FOLYADÉKÁRAMLÁS IRÁNYA
Rögzítősín
L
OZ
RESET
TV
M
RESET
O
OZ
D
E
TV TV
MODE
OZ OZ
TV
RESET
OZ
AC ET PHG AG AR/ TV ETE
A speciális programmód
RESET
kezdőbeállítása:
(VÁLASZTHATÓ)
(Csak Speciális Üzemmódban Használható)
KG
L B
RESET
