C100A
C100 Turntable
Instruction Manual
Questions, problems, missing parts?
Before returning to the store, call Customer Service
8 a.m. – 6 p.m., EST, Monday – Friday
1-888-CROSLEY
www.crosleyradio.com

Advertisement

Table of Contents
loading

Related Manuals for Crosley C100A

Summary of Contents for Crosley C100A

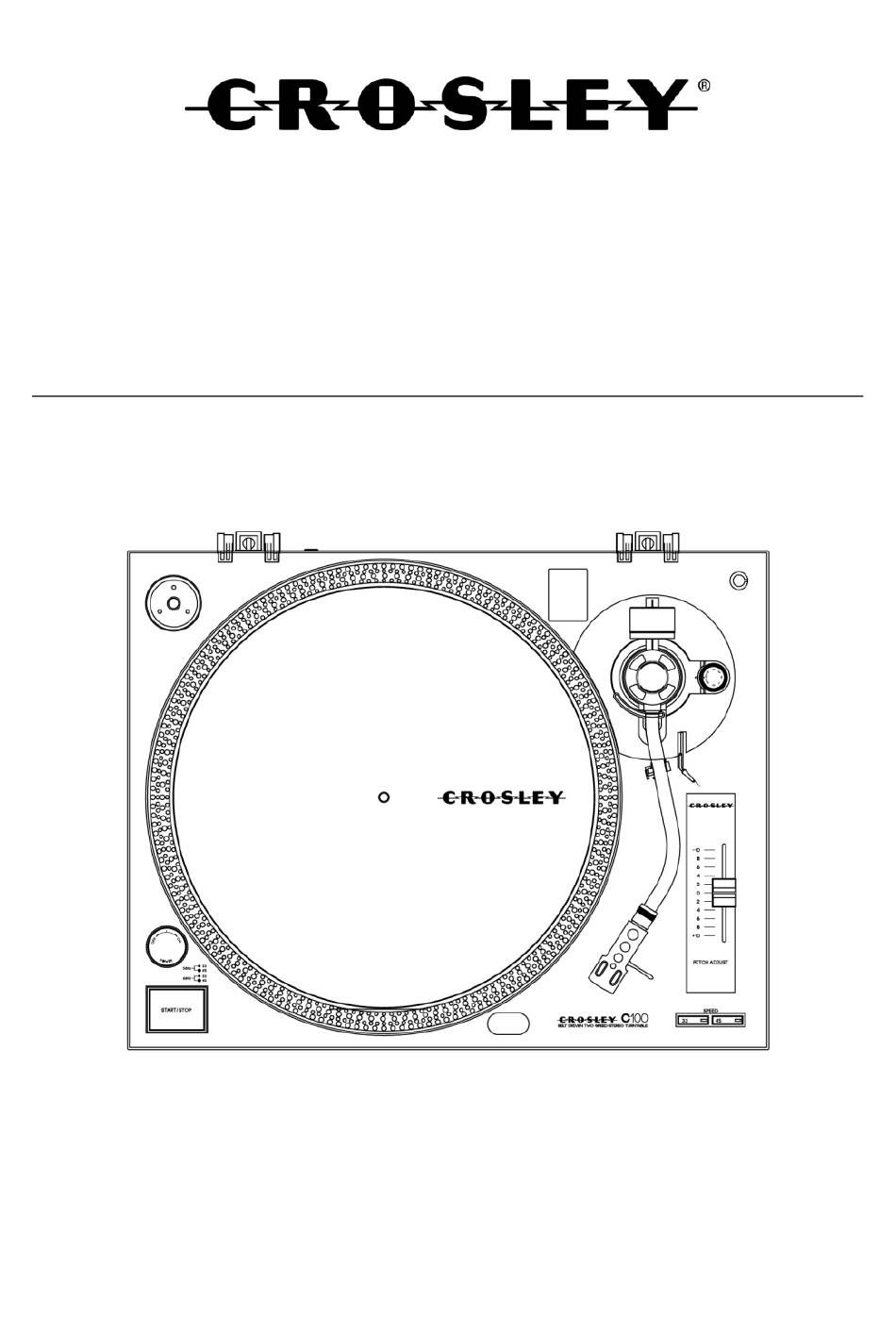

  • Page 1 C100A C100 Turntable Instruction Manual Questions, problems, missing parts? Before returning to the store, call Customer Service 8 a.m. – 6 p.m., EST, Monday – Friday 1-888-CROSLEY www.crosleyradio.com...

  • Page 2: Important Safety Instructions

    English Important Safety Instructions Read and understand this entire manual before using this product. Keep these instructions for future reference. Read Instructions - All the safety and operating instructions should be read before the product is operated. Retain instructions - The safety and operating instructions should be retained for future reference. Heed Warnings - All warnings on the product and in the operating Instructions should be adhered to.
  • Page 3 English Safety Check - Upon completion of any service or repairs to this product, ask the service technician to perform safety checks to determine that the product is in proper operating condition. Wall or ceiling Mounting - The product should be mounted to a wall or ceiling only as recommended by the manufacturer.

  • Page 4: Specifications

     Turntable Platter  Turntable slip mat  Headshell  45 RPM adapter  Tonearm Counterweight Please contact Crosley customer service if there is any accessory missing from the package. Retain the original packaging materials for exchange or return purposes. Specifications Power...

  • Page 5: Product Description

    English Product Description 1. 45 RPM Adapter 13. Cue Lever 2. Turntable Platter 14. Tonearm Rest 3. Turntable Spindle 15. Hold Down Clip 4. Strobe Dots 16. Tonearm 5. Power Knob 17. Pitch Control 6. Start/Stop Button 18. Headshell Locking Ring 7.

  • Page 6: Initial Setup

    English Initial Setup Essential Setup 1. Place the unit on a flat and level surface. The selected location should be stable and free from vibration. 2. Install the turntable lid to the hinges. 3. Remove the tie-wrap that is holding the tonearm. 4.
  • Page 7 English Turntable Platter and Belt Setup 1. Install the drive belt over the inner ring under the platter and make sure it won’t fall off during the setup. 2. Place the platter through the turntable spindle, then rotate the platter until you see the drive motor pulley through the window at the top right corner.

  • Page 8: Turntable Operation

    English Turntable Operation 1. Turn the Power Knob clockwise to turn on the power. 2. Set the Speed Switch accordingly. 3. Place the record on the turntable. Use the 45 RPM Adapter if necessary. 4. Remove the stylus protector from the stylus assembly. Note: To avoid stylus damage, make certain the included stylus guard is in place whenever the turntable is being moved or cleaned.

  • Page 9: Needle Replacement

    English Pitch Control Adjustment  There are two sets of strobe dots at the edge of the platter, upper set for AC frequency 50Hz and bottom set for AC frequency 60Hz.  When the platter is spinning, observe the strobe dots on the edge of the platter. As illuminated by the light coming from the strobe illuminator, if the appropriate row of strobe dots appears to be stationary, the platter is spinning at the precise rated speed.

  • Page 10: Cartridge Replacement

    Note: Do not use cleanser other that contains alcohol, benzene or any other harsh chemicals, which might damage the paint and finish of the turntable. ** Crosley offers a product line of different cleaning accessories. Please ask your retailer or check out our website www.crosleyradio.com for more...

  • Page 11: Troubleshooting

    English Troubleshooting There is no power  No power at the power outlet.  To help save power consumption, some models will comply with ERP energy saving standard. When there is no audio input for 20 minutes, their powers will automatically cut-off.
  • Page 12 C100A C100 Tocadiscos Manual de instrucciones ¿Tiene preguntas, ha tenido problemas o hay piezas faltantes? Antes de devolver el producto a la tienda, comuníquese con nuestro Servicio al Cliente de 8 a. m. a 6 p. m., hora del este, de lunes a viernes 1-888-CROSLEY www.crosleyradio.com...

  • Page 13: Instrucciones De Seguridad Importantes

    Español Instrucciones de seguridad importantes POR FAVOR LEA CON MUCHO CUIDADO LAS PRÉCAUCIONES SIGUIENTES QUE SE APLICAN À SU EQUIPO. Léa las instrucciones – Hay que leer todas las instrucciones sobre la operación y los avisos de seguridad antes de poner el aparato en marcha. Guarde las instrucciones –...
  • Page 14 Español usted puede causar daños y muchas veces esto puede necesitar la intervención de un técnico calificado para poner el aparato en marcha. Cuando se ha dejado caer el aparato ó cuando se ha dañado de cualquier manera. Cuando el aparato cambia abruptamente de funcionamiento – esto indica la necesidad de reparación.

  • Page 15: Especificaciones

     Adaptador de 45 rpm  Contrapeso del brazo del tocadiscos Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

  • Page 16: Descripción Del Producto

    Español Descripción del producto 1. Adaptador de 45 rpm 12. Elevador del brazo del tocadiscos 2. Bandeja del tocadiscos 13. Palanca de indicación 3. Eje del tocadiscos 14. Soporte del brazo del tocadiscos 4. Puntos estroboscópicos 15. Broche de sujeción 5.

  • Page 17: Instalación Inicial

    Español Instalación inicial Instalación indispensable 1. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado debe ser estable y estar libre de vibraciones. 2. Instale la tapa del tocadiscos en las bisagras. 3. Quite la banda de sujeción que sostiene el brazo del tocadiscos. 4.

  • Page 18: Conexión Del Sistema Estéreo

    Español Instalación de la bandeja y la correa del tocadiscos 1. Instale la correa de transmisión en el anillo interior debajo de la bandeja y asegúrese de que no se salga durante la instalación. 2. Coloque la bandeja a través del eje del tocadiscos y luego gírela hasta que observe la polea de motor de accionamiento a través de la ventana que se encuentra en la esquina superior derecha.

  • Page 19: Funcionamiento Del Tocadiscos

    Español  Los conectores RCA no están diseñados para conectarse directamente a parlantes pasivos y, si se los conecta, el volumen será muy bajo. Funcionamiento del tocadiscos 1. Gire la perilla de encendido en sentido horario para encender la unidad. 2.

  • Page 20: Ajuste De Control De Tono

    Español Ajuste antirresbalamiento  Es posible aplicar una pequeña fuerza centrífuga "antirresbalamiento" al brazo del tocadiscos para compensar las fuerzas de "resbalamiento" que tiran el brazo hacia el centro del disco.  Para lograr un mejor rendimiento durante el uso normal del tocadiscos, se recomienda ajustar la perilla de control antirresbalamiento al mismo valor que el que indica el dial de fuerza descendente.
  • Page 21 Español Instalar la aguja 1. Coloque la aguja de manera tal que la punta quede hacia abajo. 2. Alinee la parte trasera de la aguja con la cápsula. 3. Introduzca la aguja con el extremo delantero en un ángulo descendente y suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

  • Page 22: Solución De Problemas

    Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos. ** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.
  • Page 23 Español Declaraciones de la FCC Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial.
  • Page 24 C100A Platine tourne-disque C100 Manuel d’utilisation Des questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le service à la clientèle De 8 h à 18 h, HNE, du lundi au vendredi 1-888-CROSLEY www.crosleyradio.com...

  • Page 25: Instructions De Sécurité Importantes

    Français Instructions de sécurité importantes VEUILLEZ LIRE ATTENTIVEMENT LES PRÉCAUTIONS SUIVANTES QUI S’APPLIQUENT À VOTRE ÉQUIPEMENT. Lisez les instructions – Il faut lire toutes les instructions sur l’opération et les avis de sûreté avant de mettre l’appareil en marche. Conservez les instructions – Il faut garder les instructions en lieu sûr pour utilisation ultérieure. Respectez les avertissements –...
  • Page 26 Français Quand l’appareil ne marche pas normalement en suivant le mode d’emploi. Réglez seulement les contrôles qui sont mentionnés dans le mode d’emploi, car tout maniement des autres contrôles peut provoquer des dommages et peut souvent demander l’intervention d’un technicien qualifié pour remettre l’appareil en marche.

  • Page 27: Contenu De La Trousse

     Porte-cellule  Adaptateur 45 tours  Contrepoids du bras de lecture Veuillez contacter le service à la clientèle de Crosley s'il manque des accessoires dans la trousse. Conservez les emballages d'origine pour procéder à un échange ou à un retour.

  • Page 28: Description Du Produit

    Français Description du produit 1. Adaptateur 45 tours 12. Lève-bras 2. Plateau du tourne-disque 13. Levier de déplacement 3. Axe du tourne-disque 14. Support du bras de lecture 4. Points stroboscopiques 15. Attache de retenue 5. Bouton d'alimentation 16. Bras de lecture 6.

  • Page 29: Configuration Initiale

    Français Configuration initiale Configuration de base 1. Placez l’appareil sur une surface plane. L’emplacement choisi doit être stable et sans vibration. 2. Installez le couvercle du tourne-disque sur les charnières. 3. Retirez l’attache qui retient le bras de lecture. 4. Installez comme il se doit le plateau du tourne-disque et la courroie d'entraînement 5.
  • Page 30 Français Configuration du plateau du tourne-disque et de la courroie 1. Installez la courroie d'entraînement sur la bague intérieure sous le plateau et vérifiez qu'elle ne tombe pas pendant la configuration. 2. Passez le plateau par la broche du tourne-disque, puis faites pivoter le plateau jusqu'à...

  • Page 31: Utilisation Du Tourne-Disque

    Français  Si le commutateur Phono/Line (Phono/ligne) est en position PHONO (PHONO), mais que la prise RCA est branchée à l'entrée ligne du système stéréo, le volume sera très bas à cause de l'absence de préamplification du signal.  La prise RCA n'est pas conçue pour être branchée directement aux haut-parleurs passifs/qui ne sont pas sous tension, et si cela arrive, le volume sera très bas.

  • Page 32: Remplacement De L'aiguille

    Français Ajustement du variateur de vitesse  Il y a deux ensembles de points stroboscopiques en bordure du plateau, l'ensemble supérieur pour la fréquence c.a. de 50 Hz et l'ensemble inférieur pour la fréquence c.a. de 60 Hz.  Lorsque le plateau tourne, observez les points stroboscopiques en bordure du plateau.

  • Page 33: Remplacement De La Cartouche

    Remarque : Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque. ** Crosley propose toute une gamme d'accessoires de nettoyage. Veuillez contacter votre détaillant ou consulter notre site Web www.crosleyradio.com...

  • Page 34: Dépannage

    Français Dépannage L’appareil ne s’allume pas  Aucune alimentation au niveau de la prise électrique.  Pour contribuer à économiser de l'énergie, certains modèles se conformeront à la norme d'économie d'énergie ERP (Energy-Related Products). En l'absence d'entrée audio pendant 20 minutes, l'alimentation se coupera automatiquement. Pour rétablir l’alimentation en courant et reprendre la lecture, éteignez l'appareil puis rallumez-le.

This manual is also suitable for:

C100
