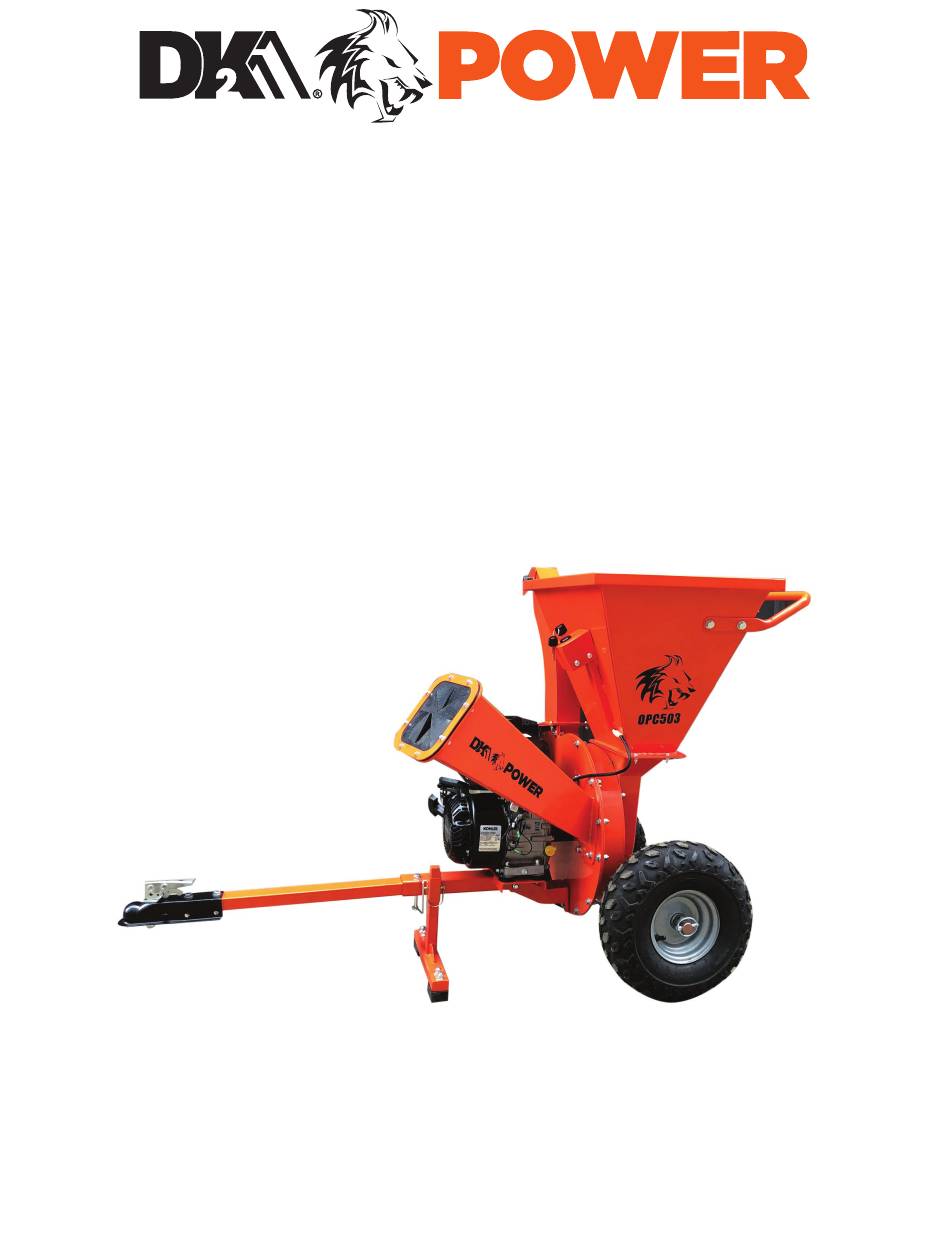

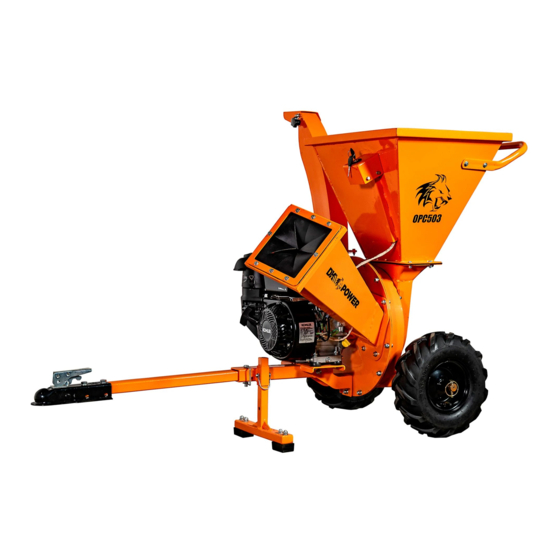

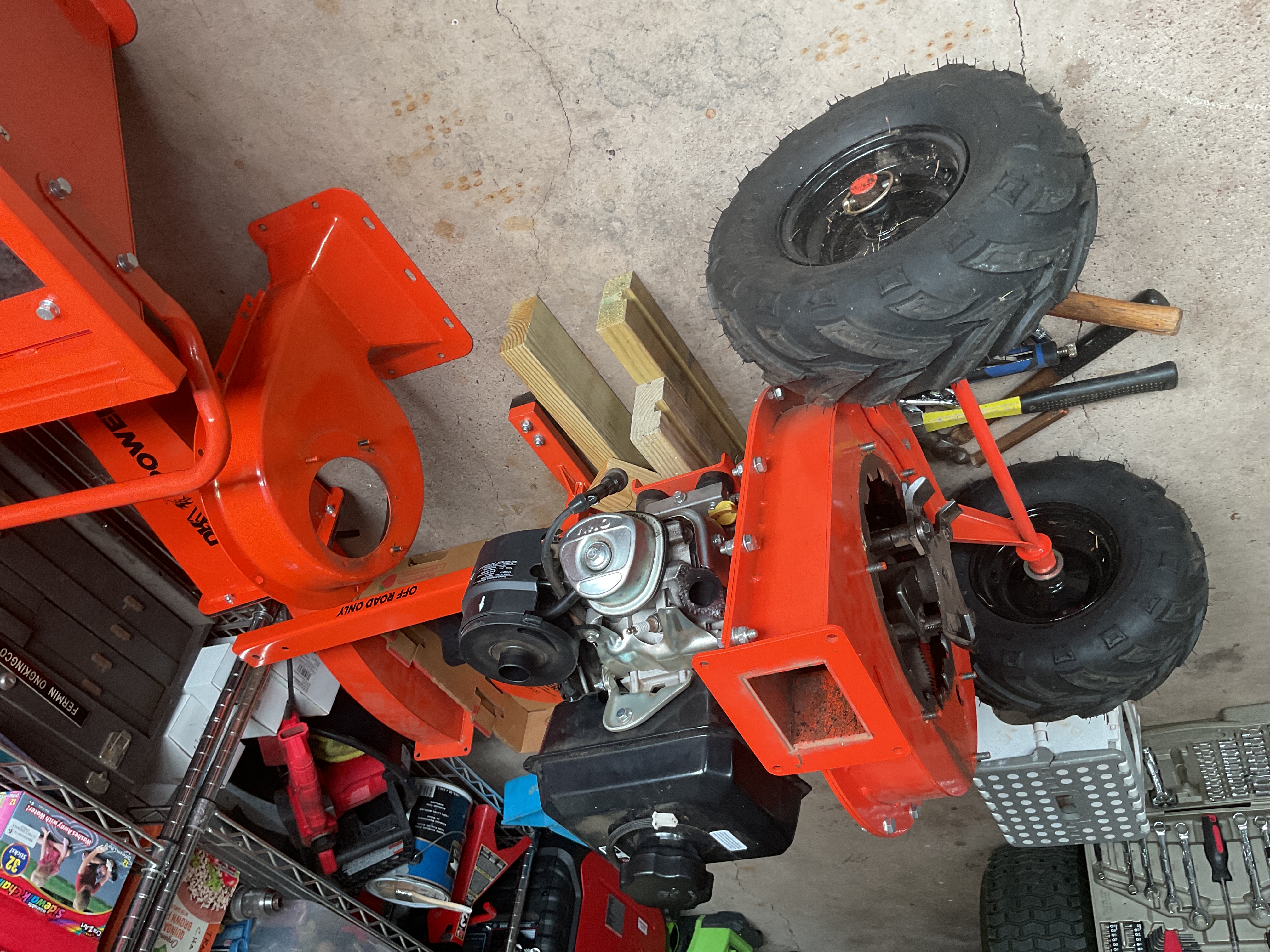

OPC503(X)
3 INCH CHIPPER SHREDDER
OFFROAD-TOW ONLY • KOHLER® COMMAND PRO ENGINE • TOP LOADING
ASSEMBLY GUIDE
DK2 USA WEST
DK2 CORPORATE HEAD OFFICE
DK2 USA EAST
4301 S VALLEY VIEW BLVD. SUITE 10-11
5330 MAINWAY
3750 SOUTH AVENUE, NORTH UNIT
LAS VEGAS, NEVADA
BURLINGTON, ONTARIO
TOLEDO, OHIO
89103 USA
L7L6A4 CANADA
43615 USA
PARTS AND SERVICE 702-331-5353
-
WWW.DK2POWER.COM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OPC503 and is the answer not in the manual?

Questions and answers

Related Manuals for DK2 Power OPC503

Summary of Contents for DK2 Power OPC503

  • Page 1 OPC503(X) 3 INCH CHIPPER SHREDDER OFFROAD-TOW ONLY • KOHLER® COMMAND PRO ENGINE • TOP LOADING ASSEMBLY GUIDE DK2 USA WEST DK2 CORPORATE HEAD OFFICE DK2 USA EAST 4301 S VALLEY VIEW BLVD. SUITE 10-11 5330 MAINWAY 3750 SOUTH AVENUE, NORTH UNIT...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Axle ....................................3 Wheels .................................... 4 Drop Stand & Tow Bar ..............................5 Side Feed Chute ................................6 Top Loading Feed Chute Handle ..........................7 Top Loading Feed Chute ............................8 Chip Chute ..................................9 Important Information ..............................10 Your Kohler®...

  • Page 3: Axle

    STEP 1 AXLE Install the axle with the bolts provided.

  • Page 4: Wheels

    STEP 2 WHEELS Install the first washer on wheel axle, then wheel, then washer then locking pins. Relocate the pin in the wheel axle to lock wheels from moving while you’re chipping, or freewheel when towing.

  • Page 5: Drop Stand & Tow Bar

    STEP 3 DROP STAND & TOW BAR Install the drop stand. Install the tow bar.

  • Page 6: Side Feed Chute

    STEP 4 SIDE FEED CHUTE Install the 3 inch tree feed chute with the bolts provided.

  • Page 7: Top Loading Feed Chute Handle

    STEP 5 TOP LOADING FEED CHUTE HANDLE Install the handle with 4 bolts.

  • Page 8: Top Loading Feed Chute

    STEP 6 TOP LOADING FEED CHUTE Mount the top chute to the unit. Plug in the white connector for the key switch.

  • Page 9: Chip Chute

    STEP 7 CHIP CHUTE Mount the chip chute.

  • Page 10: Important Information

    STEP 8 IMPORTANT INFORMATION Fill oil 10w30. Gas mid grade. Small sticks 3/8 dia max and leaves in top hopper. Trees up to 3 inches into side feed chute.

  • Page 11: Your Kohler® 7Hp Ch270 Engine

    STEP 9 YOUR KOHLER® 7HP CH270 ENGINE READ THE ENGINE MANUAL SUPPLIED WITH YOUR UNIT FOR FULL ENGINE OPERATION, SAFETY, AND MAINTENANCE. ON/OFF KEY LOCK GAS - USE MID GRADE OR HIGHER CHOKE - LEFT IS ON / RIGHT IS OFF (RUN POSITION) GAS ON / OFF SWITCH - LEFT IS OFF / RIGHT IS ON THROTTLE - RABBIT FAST / TURTLE SLOW PULL STARTER - PULL TIGHT - THEN PULL START...

  • Page 12: Checking The Schematics

    PARTS LIST CHECKING THE SCHEMATICS...

  • Page 13: Parts List

    PARTS LIST PARTS LIST Specification No. Specification Hitch Trailer Middle Chipper Room Bolt M10x50 Outside Chipper Room Washer 10 M8x20 Bolt Lock Nut M10 Cover Plate Tow Bar M6x20 Bolt Safety Pin Dia. 8x60 M6x25 Bolt Tow Bar Connecting Part Washer 6 Hexagon Flange Bolt M8x55 Spring Washer 6...

  • Page 14: Operation

    OPERATION BEFORE TURNING KEY & PULL STARTING ENGINE CLEAR AREA OF ALL PEOPLE AND PROPERTY THAT COULD BE DAMAGED. THINK SAFETY. CHIPS ARE FLYING PROJECTILES AND CAN CAUSE INJURY. WEAR SAFETY GLASSES, HEARING PROTECTION, AND GLOVES. DO NOT WEAR LOOSE FITTING CLOTHES THAT COULD GET STUCK IN THE MACHINE MOVING PARTS, ONLY CHIP WOOD.

  • Page 15: Quick Start And Troubleshooting

    OPERATION QUICK START & TROUBLESHOOTING QUICK START SETUP • Add 10W30 oil to engine • Add gas • Pin both wheels into pivot brake holes • Turn key on • Half throttle (choke optional for cold starts) • Set throttle to just over turtle •...

  • Page 16: Warranty

    (1) year from the date of the original purchase. If one (1) year from the original date of purchase this OPC503 fails due to defect in material or 1-year parts only warranty no labor.
  • Page 17 This page is intentionally left blank.
  • Page 18 OPC503(X) DÉCHIQUETEUSE DE 3 POUCES REMORQUAGE HORS ROUTE UNIQUEMENT • MOTEUR KOHLER® COMMAND PRO • CHARGEMENT PAR LE HAUT GUIDE DE MONTAGE DK2 USA OUEST SIÈGE SOCIAL DK2 CORPORATE DK2 USA EST 4301 S VALLEY VIEW BLVD. SUITE 10-11 5330 MAINWAY 3750 SUD AVENUE, UNITÉ...
  • Page 19 TABLE DES MATIÈRES Essieu ....................................20 Roues ....................................21 Support et barre de remorquage ..........................22 Chute d’alimentation latérale ............................ 23 Poignée de la goulotte d’alimentation à chargement par le haut ..............24 Chute d’alimentation à chargement par le haut ....................25 Chute à...

  • Page 20: Essieu

    ÉTAPE 1 ESSIEU Installez l’essieu avec les boulons fournis.

  • Page 21: Roues

    ÉTAPE 2 ROUES Installez la première rondelle sur l’essieu, puis la roue, puis la rondelle et les goupilles de verrouillage. Déplacez la goupille dans l’essieu pour empêcher les roues de bouger pendant que vous déchiquetez, déplacer la goupille pour le remorquage.

  • Page 22: Support Et Barre De Remorquage

    ÉTAPE 3 SUPPORT ET BARRE DE REMORQUAGE Installez la béquille. Installez la barre de remorquage.

  • Page 23: Chute D'alimentation Latérale

    ÉTAPE 4 CHUTE D’ALIMENTATION LATÉRALE Installez la goulotte d’alimentation de 3 pouces avec les boulons fournis.

  • Page 24: Poignée De La Goulotte D'alimentation À Chargement Par Le Haut

    ÉTAPE 5 POIGNÉE DE CHUTE D’ALIMENTATION SUPÉRIEURE Installez la poignée avec 4 boulons.

  • Page 25: Chute D'alimentation À Chargement Par Le Haut

    ÉTAPE 6 CHUTE D’ALIMENTATION DE CHARGEMENT PAR LE HAUT Montez la goulotte supérieure sur l’unité. Branchez le fil connecteur blanc de l’interrupteur à clé.

  • Page 26: Chute À Copeaux

    ÉTAPE 7 CHUTE À COPEAUX Assemblez et installez la chute à copeaux.

  • Page 27: Information Importante

    ÉTAPE 8 INFORMATIONS IMPORTANTES Remplissez l’huile 10w30. Essence de qualité moyenne. Petites branches de 3/8 de diamètre maximum et feuilles dans la trémie supérieure. Branches jusqu’à 3 pouces dans la goulotte d’alimentation latérale.

  • Page 28: Votre Moteur Kohler® 7Cv Ch270

    ÉTAPE 9 VOTRE MOTEUR KOHLER® 7CV CH270 LISEZ LE MANUEL DU MOTEUR FOURNI AVEC VOTRE UNITÉ POUR LE FONCTIONNEMENT, LA SÉCURITÉ ET L’ENTRETIEN COMPLETS DU MOTEUR. VERROUILLAGE ESSENCE - UTILISATION D’ESSENCE DE GRADE MOYEN OU SUPÉRIEUR ÉTRANGLEUR (choke) - GAUCHE EST ENGAGÉ (on)/DROIT EST DÉSENGAGÉ (off) soit la POSITION de FONCTIONNEMENT) COMMUTATEUR (on/off) D’ARRIVÉE D’ESSENCE - GAUCHE ARRÊT/DROIT OUVERT PAPILLON - LAPIN RAPIDE/TORTUE LENT...

  • Page 29: Schéma Et Pièces Vérification Des Schémas

    LISTE DES PIÈCES VÉRIFICATION DES SCHÉMATIQUES...

  • Page 30: Liste Des Pièces

    LISTE DES PIÈCES LISTE DES PIÈCES Spécification No Spécification Attelage Chambre de déchiquetage intermédiaire Boulon M10x50 28 Extérieur de la chambre déchiquetage Rondelle 10 29 Boulon M8x20 Contre-écrou M10 30 Plaque de couverture Barre de remorquage Boulon M6x20 Goupille de sécurité. 8 x 60 32 Boulon M6x25 Pièce de connexion de la barre de remorquage 33 Rondelle 6 Boulon hexagonal M8x55...

  • Page 31: Opération

    OPÉRATION AVANT DE TOURNER LA CLÉ ET AVANT LE DÉMARRAGE DU MOTEUR DÉGAGER LA ZONE DE TOUTES LES PERSONNES ET D’OBJETS POUVANT ÊTRE ENDOMMAGÉS. PENSEZ À LA SÉCURITÉ. LES COPEAUX SONT DES PROJECTILES VOLANTS ET PEUVENT CAUSER DES BLESSURES. PORTEZ DES LUNETTES DE SÉCURITÉ, UNE PROTECTION AUDITIVE ET DES GANTS. NE PORTEZ PAS DE VÊTEMENTS AMPLES QUI POURRAIENT SE BLOQUER DANS LES PIÈCES MOBILES DE LA MACHINE.

  • Page 32: Démarrage Rapide Et Dépannage

    OPÉRATION DÉMARRAGE RAPIDE ET DÉPANNAGE CONFIGURATION DE DÉMARRAGE RAPIDE • Ajouter de l’huile 10W30 au moteur • Ajouter de l’essence • Installer les goupilles aux deux roues dans les trous • Tourner la clé • Demi-accélérateur (étrangleur en option pour les démarrages à froid) •...

  • Page 33: Garantie

    CE QUI EST COUVERT - MOTEUR DE 2 ANS ET GARANTIE COMMERCIALE DE 1 AN INCLUS Detail K2 Inc. garanti à l’acheteur d’origine que le modèle OPC503 sera exempt de défauts de fabrication et de matériaux dans des conditions d’utilisation et de service normales pendant une période d’un (1) an à compter de la date d’achat d’origine. Si un (1) an à compter de la date d’achat d’origine, le OPC503 est défectueux en raison d’un défaut de matériau ou d’un an sur les pièces uniquement sans main-d’œuvre.
