OPC503VK

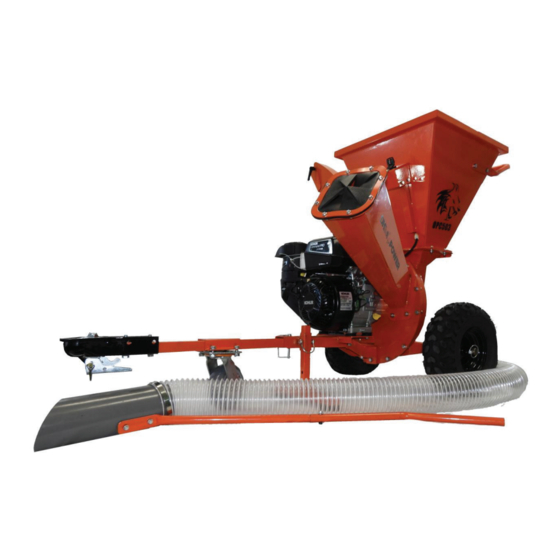

OPC503 VACUUM KIT
UPGRADE YOUR OPC503 INTO A 3-IN-1 CHIPPER / SHREDDER / VACUUM
*REMINDER - ENGINE IS HOT - DON'T DRAPE YOUR HOSE ON THE ENGINE, IT WILL MELT*
INSTALLATION GUIDE
VACUUM KIT ONLY - CHIPPER NOT INCLUDED
DK2 USA WEST
DK2 CORPORATE HEAD OFFICE
DK2 USA EAST
4301 S VALLEY VIEW BLVD.
5330 MAINWAY
3750 SOUTH AVENUE,
SUITE 10-11 LAS VEGAS, NEVADA
BURLINGTON, ONTARIO
NORTH UNIT TOLEDO, OHIO
89103 USA
L7L6A4 CANADA
43615 USA
PARTS AND SERVICE 702-331-5353 | WWW.DK2POWER.COM
Advertisement
Chapters
Table of Contents
Related Manuals for DK2 Power OPC503VK
Summary of Contents for DK2 Power OPC503VK
- Page 1 OPC503VK OPC503 VACUUM KIT UPGRADE YOUR OPC503 INTO A 3-IN-1 CHIPPER / SHREDDER / VACUUM *REMINDER - ENGINE IS HOT - DON’T DRAPE YOUR HOSE ON THE ENGINE, IT WILL MELT* INSTALLATION GUIDE VACUUM KIT ONLY - CHIPPER NOT INCLUDED...
-
Page 2: Table Of Contents
WARRANTY ..................10 2 | OPC503VK man. v.210319... -
Page 4: Step 1: Inspect All Parts
HANDLE NOTE: UPON INSPECTION OF PARTS IF YOU FIND ANY DAMAGED OR MISSING PARTS PLEASE CALL DK2 POWER AT 702-331-5353 OR CONTACT US VIA OUR WEBSITE WWW.DK2POWER.COM WE WILL REPLACE ANY MISSING PARTS TO YOU FREE PLEASE DO NOT RETURN TO THE STORE... -
Page 5: Step 2: Disconnecting The Key Switch
ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 2: OPC503 INSTRUCTIONS • DISCONNECTING THE KEY SWITCH DISCONNECT THE KEY SWITCH WIRING HARNESS AND PROTECT THE WIRING WHEN REMOVING THE TOP FEED CHUTE. OPC503VK man. v.210319 | 5... -
Page 6: Step 3: Installing The Vacuum Door
ALIGN HOLES AND FEED CHUTE MOUNTING AREA OF DOOR FRAME ALL DEBRIS HOLE INSTALL DOOR WITH FLANGE DOWN AND REMOUNT THE FEED DOOR SLIDES IN AND HOLE TO THE LEFT CHUTE AND BOLTS OUT FREELY SIDE 6 | OPC503VK man. v.210319... -
Page 7: Step 4: Installing The Vacuum Hose
STEP 4: OPC503 INSTRUCTIONS • INSTALLING THE VACUUM HOSE Take care to not drop the hardware into the chipper chamber once the back cover is removed. INSTALL THE HOSE TIGHTEN HARDWARE REMOVE REAR PLATE RING SECURELY INSTALL HOSE AND TIGHTEN SECURELY HOSE CLAMP OPC503VK man. v.210319 | 7... -
Page 8: Step 5: Installing The Nose Handles & Nozzle
ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 5: OPC503 INSTRUCTIONS • INSTALLING THE NOSE HANDLES & NOZZLE Assemble handle sections together and handle to the nozzle securely with provided bolts. Attach nozzle with hose clamp. 8 | OPC503VK man. v.210319... -
Page 9: Step 6: Installing The Trolley Wheel
BEFORE ASSEMBLY, NOTE: BALL HITCH IS FACING UP AND TROLLEY WHEEL IS DOWN - FLIP UP FOR TOW, DOWN FOR TROLLEY RUN ON HIGH RPM WITH SLIDE DOOR BOLT WHEEL TO WHEEL MOUNT CLOSED TO OPERATE THE VACUUM OPC503VK man. v.210319 | 9... -
Page 10: Warranty
PROCEDURE FOR OUTDOOR POWER EQUIPMENT WARRANTY Within one (1) year warranty period, the purchaser of the product can CALL 702-331-5353 DK2 POWER or contact us on www.DK2Power.com Notify us of the claimed defect and provide proof of original purchase. At this time the validity of the claim will be determined, and if approved replacement parts will be issued. - Page 11 OPC503VK OPC503 ENSEMBLE D’ASPIRATEUR AMÉLIORER VOTRE OPC503 EN UN DÉCHIQUETEUR / BROYEUR / ASPIRATEUR 3 EN 1 * RAPPEL - LE MOTEUR EST CHAUD – N’ENROULER PAS VOTRE TUYAU AUTOUR DU MOTEUR, IL FONDRA * GUIDE D’INSTALLATION ENSEMBLE D’ASPIRATEUR UNIQUEMENT - DÉCHIQUETEUR NON INCLUS DK2 ÉTATS-UNIS OUEST...
- Page 12 GARANTIE ..................20 12 | OPC503VK man. v.210319...
-
Page 14: Étape 1: Inspecter Toutes Les Pièces
PORTE POIGNÉE REMARQUE: LORS DE L’INSPECTION DES PIÈCES SI VOUS TROUVEZ DES PIÈCES ENDOMMAGÉES OU MANQUANTES VEUILLEZ APPELER DK2 POWER AU 702-331-5353 OU CONTACTEZ-NOUS VIA NOTRE SITE INTERNET WWW.DK2POWER.COM NOUS REMPLACERONS TOUTES LES PIÈCES MANQUANTES GRATUITEMENT VEUILLEZ NE PAS RETOURNER AU MAGASIN... -
Page 15: Étape 2: Déconnexion De L'interrupteur
ASSEMBLAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 2: INSTRUCTIONS POUR L’OPC503 • DÉCONNEXION DE L’INTERRUPTEUR DÉBRANCHEZ LE CÂBLAGE DE L’INTERRUPTEUR À ET PROTÉGEZ LE LORSQUE VOUS RETIRER LA CHUTE D’ALIMENTATION SUPÉRIEURE. OPC503VK man. v.210319 | 15... -
Page 16: Étape 3: Installation De La Porte D'aspirateur
PORTE ET SES TROUS D’ALIMENTATION DE TOUS DÉBRIS HOLE INSTALLER LA PORTE AVEC LE REBORD REMONTER LA CHUTE PORTE GLISSANTE VERS LE BAS ET D’ALIMENTATION ET FONCTIONNELLE TROU DU CÔTÉ BOULONNER DANS LES DEUX SENS GAUCHE 16 | OPC503VK man. v.210319... -
Page 17: Étape 4: Installation Du Tuyau D'aspiration
Veillez à ne pas faire tomber la quincaillerie dans la chambre du déchiqueteur une fois le couvercle arrière retiré. INSTALLER RETIRER LA PLAQUE SERRER LES BOULONS L’ADAPTATEUR DU ARRIÈRE EN PLACE TUYAU INSTALLER LE TUYAU SERRER LE COLLIER ET LE COLLIER OPC503VK man. v.210319 | 17... -
Page 18: Étape 5: Installation Des Poignées Et De La Buse
ÉTAPE 5: INSTRUCTIONS POUR L’OPC503 • INSTALLATION DE LA POIGNÉE ET DE LA BUSE Assemblez les sections de poignée ensemble et installez solidement la buse à l’aide des boulons fournis. Fixez la buse au tuyau avec le collier de serrage. 18 | OPC503VK man. v.210319... -
Page 19: Étape 6: Installation De La Roue Du Chariot
VERS LE HAUT ET LA ROUE DU CHARIOT VA VERS LE BAS - RETOURNER POUR REMORQUER, INVERSER POUR LE CHARIOT FONCTIONNEMENT À HAUT TR/MIN. AVEC BOULONNER LA PLAQUE DE ROUE À PORTE COULISSANTE FERMÉ POUR FAIRE LA PLAQUE MONTAGE FONCTIONNER L’ASPIRATEUR OPC503VK man. v.210319 | 19... -
Page 20: Garantie
(e) Dommages indirects et dommages accessoires tels que dommages aux personnes ou aux biens PROCÉDURE POUR LA GARANTIE DE L’ÉQUIPEMENT ÉLECTRIQUE EXTÉRIEUR Dans la période de garantie d’un (1) an, l’acheteur du produit peut APPELER le 702-331-5353 DK2 POWER ou contacter nous sur www.DK2Power.com informez-nous du défaut allégué et fournissez une preuve d’achat d’origine.
