ShelterLogic GrowIT 70635 Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. ShelterLogic Manuals
  4. Tent
  5. GrowIT 70635
  6. Assembly instructions manual

ShelterLogic GrowIT 70635 Assembly Instructions Manual

5' x 6' x 6'6" organic growers greenhouse
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

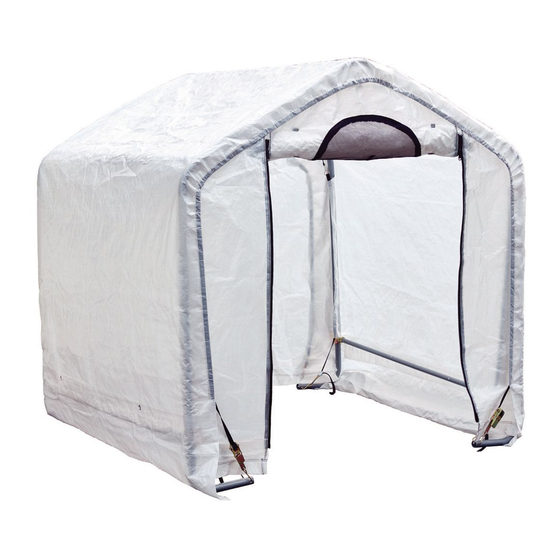

organic Growers Greenhouse
5' x 6' x 6'6"
Assembly Instructions
descRIpTIon
model #
70635
5' x 6' x 6'6" Organic Growers Greenhouse
Recommended Tools
Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.
THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.
Before you start: 2+ individuals recommended for assembly, approximate time 1.5 hrs.
1-800-524-9970
150 Callender Road
Canada:
Watertown, CT 06795
1-800-559-6175
www.shelterlogic.com
8/25/11
Page 1
05_70635_0A
