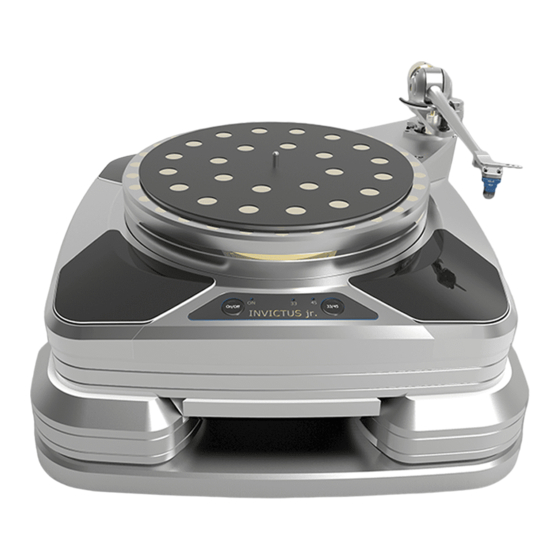

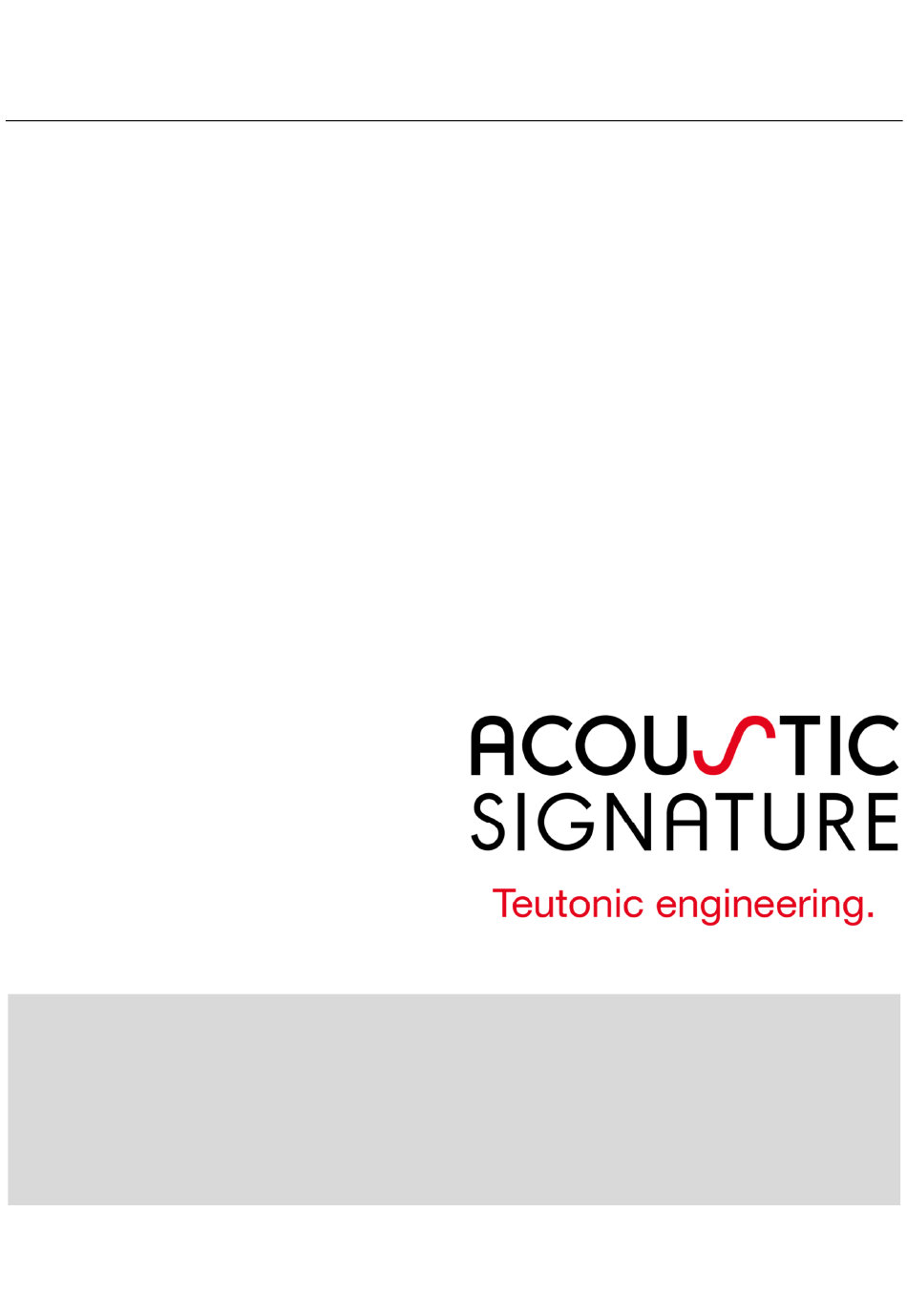

- Page 1 TURNTABLE / PLATTENSPIELER INSTRUCTION MANUAL BEDIENUNGSANLEITUNG INVICTUS jr.
- Page 2 Sie ein Präzisionsinstrument zur Wiedergabe von Invictus jr. With the purchase of your turntable you acquired Schallplatten erworben, das um seiner Aufgabe gerecht zu a precision instrument for the play-back of records. To make it werden, mit Sorgfalt behandelt und eingerichtet werden muss.
- Page 3 Packing Verpackung Parts Teile Baseplate with 3 inserted adjustment Grundplatte eingeschraubten screws (on bottom side) Einstellschrauben (in Unterseite) Subplatter Subteller Platter Plattenteller Digital Motor Control DMC2 Digitale Motorsteuerung DMC2 (Hight adjustment) wrench Schraubenschlüssel für Höhenverstellung Tool set Toolset Patch cables RJ45 red and blue Patchkabel RJ45 rot und blau Power cord Netzanschlusskabel...
- Page 4 Setup Aufbau Preparation Vorbereitung To avoid transport damages the Invictus jr. Um Transportschäden zu vermeiden wird der comes in a carefully designed packing and is Plattenspieler sorgfältig verpackt und teilweise partially preassembled. zerlegt geliefert. We recommend having a plane area of about Für den Aufbau benötigen Sie eine ebene Fläche...
- Page 5 Mounting the subplatter Subteller montieren Take away the cover strip over the bearing hole. Entfernen Sie den Schutzaufkleber über der La- gerbohrung. Insert the subplatter carefully into the bearing. Take care that it slides in slowly and easily. Setzen Sie nun den Subteller vorsichtig in die Do not let the subplatter drop into the Lagerbohrung ein und senken ihn ab.
- Page 6 Groove / Nut 4 Groove / Nut 3 Groove / Nut 2 Groove / Nut 1 Mounting the platter Teller montieren Place the platter carefully on top of the subplat- Setzen Sie den Teller vorsichtig auf den Subtel- ter as shown in the picture above. Make sure ler auf, wie im obigen Bild dargestellt.
- Page 7 M5x55 Schrauben unter Verwendung key size 4. eines Inbus-Schlüssels Grösse 4. Your Invictus jr. can carry up to 4 tonearms, Ihr Invictus jr. kann bis zu 4 Tonarme tragen, one in each corner of the chassis. To mount a einen in jeder Ecke des Chassis.
- Page 8 Connecting the Invictus jr. Den Invictus jr. anschliessen Connect the Invictus jr. in 3 steps: Schliessen Sie den Invictus jr. in 3 Schritten - Patch cable RJ45 red - Patch cable RJ45 blue - Patchkabel RJ45 rot - Power cord...
- Page 9 Zum Ändern der Drehzahl drücken Sie die Ge- (marked with 33/45). schwindigkeitstaste (beschriftet mit 33/45). As long as the Invictus jr. speeds up or down, Solange der Teller seine Solldrehzahl noch nicht the target speed LED is blinking. When the blink- erreicht hat, blinkt die entsprechende LED.
- Page 10 Dimensions Abmessungen...
- Page 11 Invictus jr. Technical data Technische Daten Dimensions: Abmessungen: 526mm x 526mm x 261mm 526mm x 526mm x 261mm 20,7“ x 20,7“ x 8,5“ Weight: Gewicht: 94kg / 207,2lbs 94kg Drive System: Antrieb: 4 integrated DC-Motors, subplatter technology 4 integrierte DC-Motoren, Subteller-Technik;...
- Page 12 Acoustic Signature Made by AS-Distribution GmbH Hillenbrandstrasse 10 D-73079 Süssen / Germany Tel: +49 7162 9474450 www.acoustic-signature.com E-Mail: info@as-distribution.de...
