Summary of Contents for Acoustic Signature TORNADO NEO

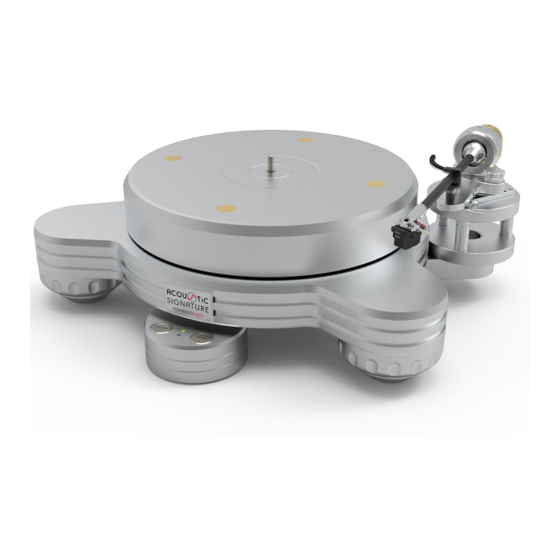

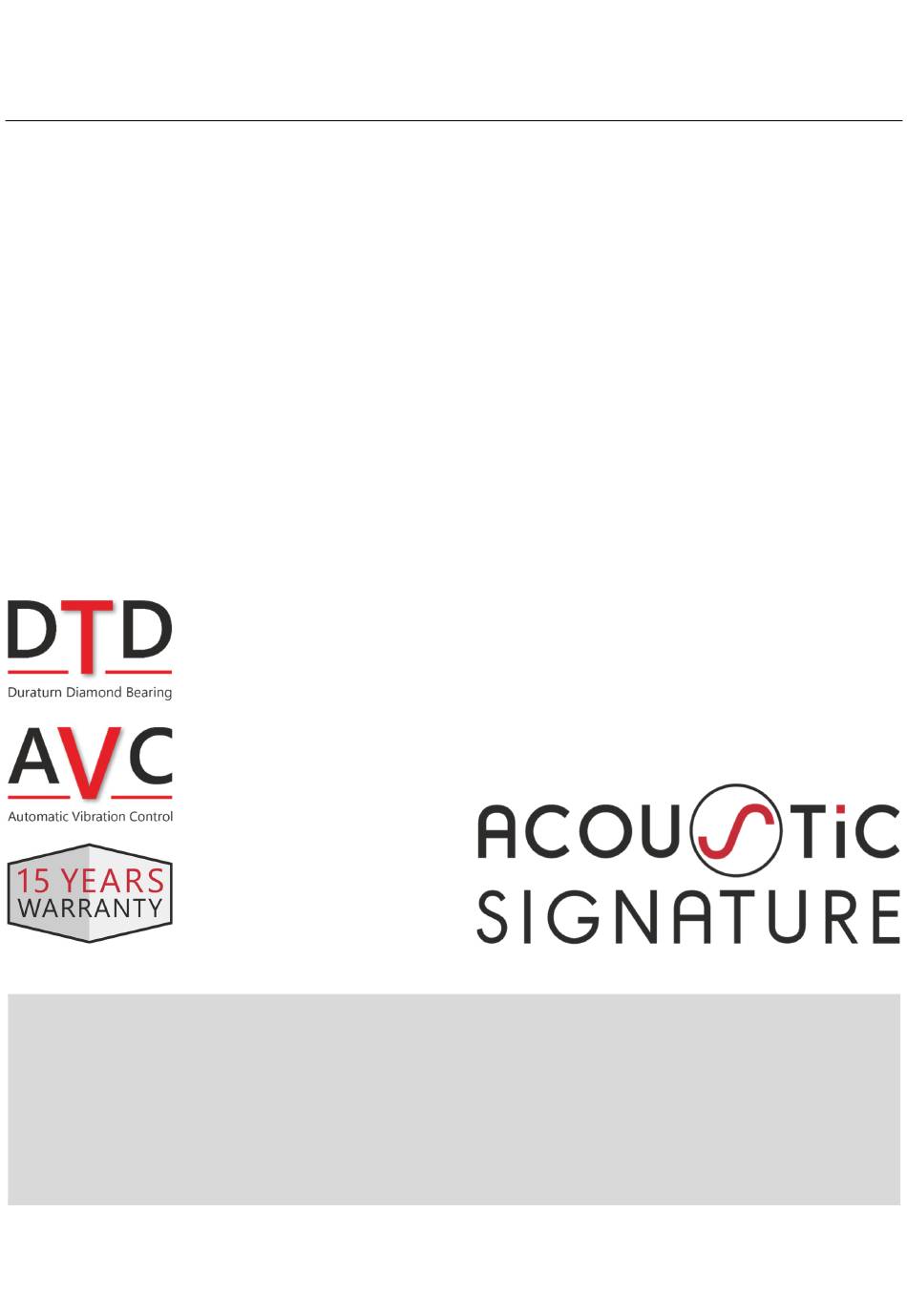

- Page 1 TURNTABLE / PLATTENSPIELER INSTRUCTION MANUAL BEDIENUNGSANLEITUNG TORNADO NEO...
- Page 2 Dank für Ihr Vertrauen in unser Produkt, den Plat- Tornado NEO With the purchase of your turntable you acquired tenspieler Tornado NEO Mit dem Kauf dieses Plattenspielers a precision instrument for the play-back of records. To make it haben Sie ein Präzisionsinstrument zur Wiedergabe von Schall-...
- Page 3 Packing Verpackung Parts Teile Digital Motor Control DMC-10 Digitale Motorsteuerung DMC-10 Subplatter Subteller Chassis Tornado NEO Tornado NEO - Chassis Power cord Netzanschlusskabel Tool set Werkzeugset Patch cables RJ45 RJ45-Patchkabel Platter Plattenteller Control unit Bedienteil Leather mat Ledermatte Armbase wrench Schraubenschlüssel für Armbasis...
- Page 4 Setup Aufbau Preparation Vorbereitung To avoid transport damages the Tornado NEO Um Transportschäden zu vermeiden wird der comes in a carefully designed packing and is par- Plattenspieler sorgfältig verpackt und teilweise tially preassembled. zerlegt geliefert. We recommend having a plane area of about Für den Aufbau benötigen Sie eine ebene Fläche...
- Page 5 Mounting the subplatter Subteller montieren Take away the cover strip over the bearing hole. Entfernen Sie den Schutzaufkleber über der La- gerbohrung. Insert the subplatter carefully into the bearing. Take care that it slides in slowly and easily. Setzen Sie nun den Subteller vorsichtig in die La- gerbohrung ein und senken ihn ab.
- Page 6 Mounting the motor cover Motorabdeckung montieren After mounting the belts, close the motor area Nach erfolgter Riemenmontage verschliessen Sie with the motor cover using the delivered screws den Motorbereich mit der Motorabdeckung. (Allen key size 2). Verschrauben Sie anschliessend die Motorabde- ckung mit den Originalschrauben (Inbus Gr.
- Page 7 Beachten Sie hierzu die die Monta- arm manufacturer. geanweisung des Tonarmherstellers. Your Tornado NEO can carry up to 3 tonearms. Ihr Tornado NEO kann bis zu 3 Tonarme tragen. The adjustment range of the armbase allows Der Verstellbereich der Armbasis ermöglicht ei-...
- Page 8 Connecting the Tornado NEO Den Tornado NEO anschliessen Connect the Tornado NEO in 3 steps: Schliessen Sie den Tornado NEO in 3 Schritten - Patch cable RJ45 black from control unit to remote socket of the DMC-10 - Patchkabel RJ45 schwarz von Bedienteil zu...
- Page 9 Zum Ändern der Drehzahl drücken Sie die Ge- (marked with 33/45). schwindigkeitstaste (beschriftet mit 33/45). While the Tornado NEO speeds up or down, the Solange der Teller seine Solldrehzahl noch nicht target speed LED is blinking. When the blinking erreicht hat, blinkt die entsprechende LED. Nach...
- Page 10 Dimensions Abmessungen...
- Page 11 Tornado NEO Technical data Technische Daten Dimensions: Abmessungen: 452 mm x 460 mm x 159 mm 452 mm x 460 mm x 159 mm 17,8“ x 18,1“ x 6,25“ Weight: Gewicht: 26,5 kg / 58,4 lbs 26,5 kg Drive System:...
- Page 12 Acoustic Signature Made by AS-Distribution GmbH Hillenbrandstrasse 10 D-73079 Süssen / Germany Tel: +49 7162 207970 www.acoustic-signature.com E-Mail: info@as-distribution.de...
