12. Desfaceţi ansamblul DC din domurile de fixare.
13. Scoateţi ansamblul DC prin decupajul pentru
conectorii DC.
14. Desfaceţi conectorul cablului de semnal cu 8 poli de pe ansamblul DC şi păstraţi cablul pentru
a-l refolosi la noul ansamblu DC.
7

Montarea ansamblului DC

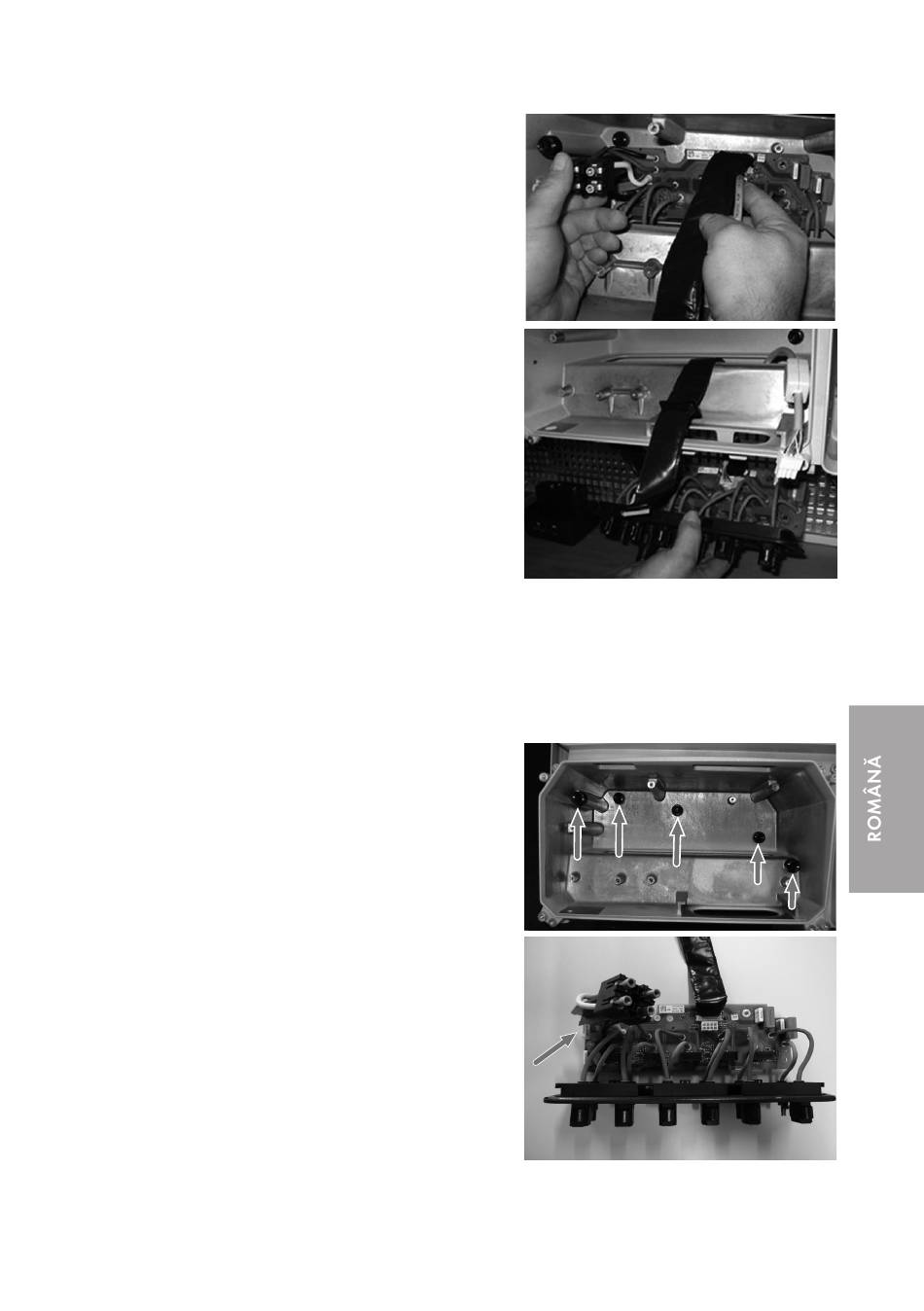

1. Verificaţi dacă clipsurile de prindere circuit imprimat (2,3 şi 4) sunt încă la locul lor. Dacă nu,
introduceţi cele trei clipsuri de prindere a circuitului imprimat, conţinute în setul de livrare.
• Verificaţi dacă cele două clipsuri exterioare de
prindere circuit imprimat (1 şi 5) de la
ansamblul CEM DC sunt încă în carcasă. Dacă
nu, scoateţi-le din ansamblul demontat şi
introduceţi-le în carcasă.
2. Introduceţi suportul domului de contact cu
proeminenţele de blocare pe ansamblul DC.
3. Introduceţi cablul de semnal cu 8 poli în conectorul aferent de pe ansamblul DC. Asiguraţi-vă
că cablul a anclanşat corect.
Instrucțiuni de schimb
7 Montarea ansamblului DC
1 2
3
