• Le câble droit extérieur doit se situer dans la découpe de l'ensemble.
• Ce n'est qu'une fois que le support de la broche de contact a été monté que les 4 vis
fournies (voir cercle sur l'illustration) peuvent être installées.

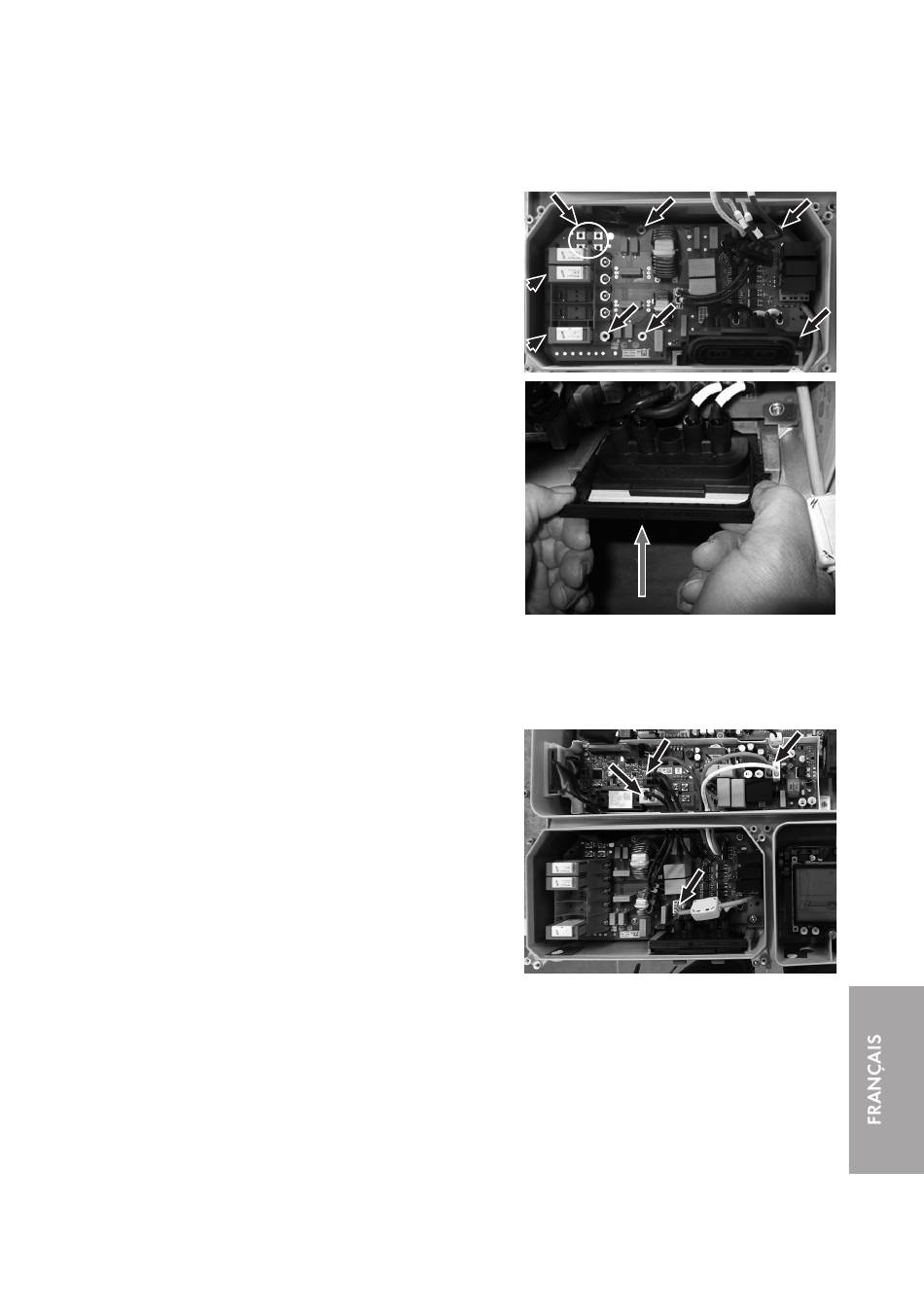

11. Serrez les vis de fixation fournies (TX20, couple de
serrage : 3,5 Nm).
12. Introduisez l'embase de l'ESS dans le support et
fixez-la à l'aide de la cale de serrage.
13. Introduisez tous les câbles de l'ensemble de filtre CEM dans les ouvertures de boîtier de
l'ensemble de fusibles string.
14. Assurez-vous que les passages de câbles sont bien en place dans l'ouverture de boîtier.
15. Raccordez tous les câbles de l'ensemble de filtre CEM :
• Raccordez les câbles à l'ensemble de fusibles
string. Ce faisant, veillez à ce que l'affectation
soit correcte.
• Enfichez la fiche à 8 pôles dans l'ensemble de
filtre CEM.
16. Assurez-vous que tous les câbles DC sont bien en place.
Instructions de remplacement
7 Montage de l'ensemble DC
DCCON-STPTL10-RM-xx-10 143
