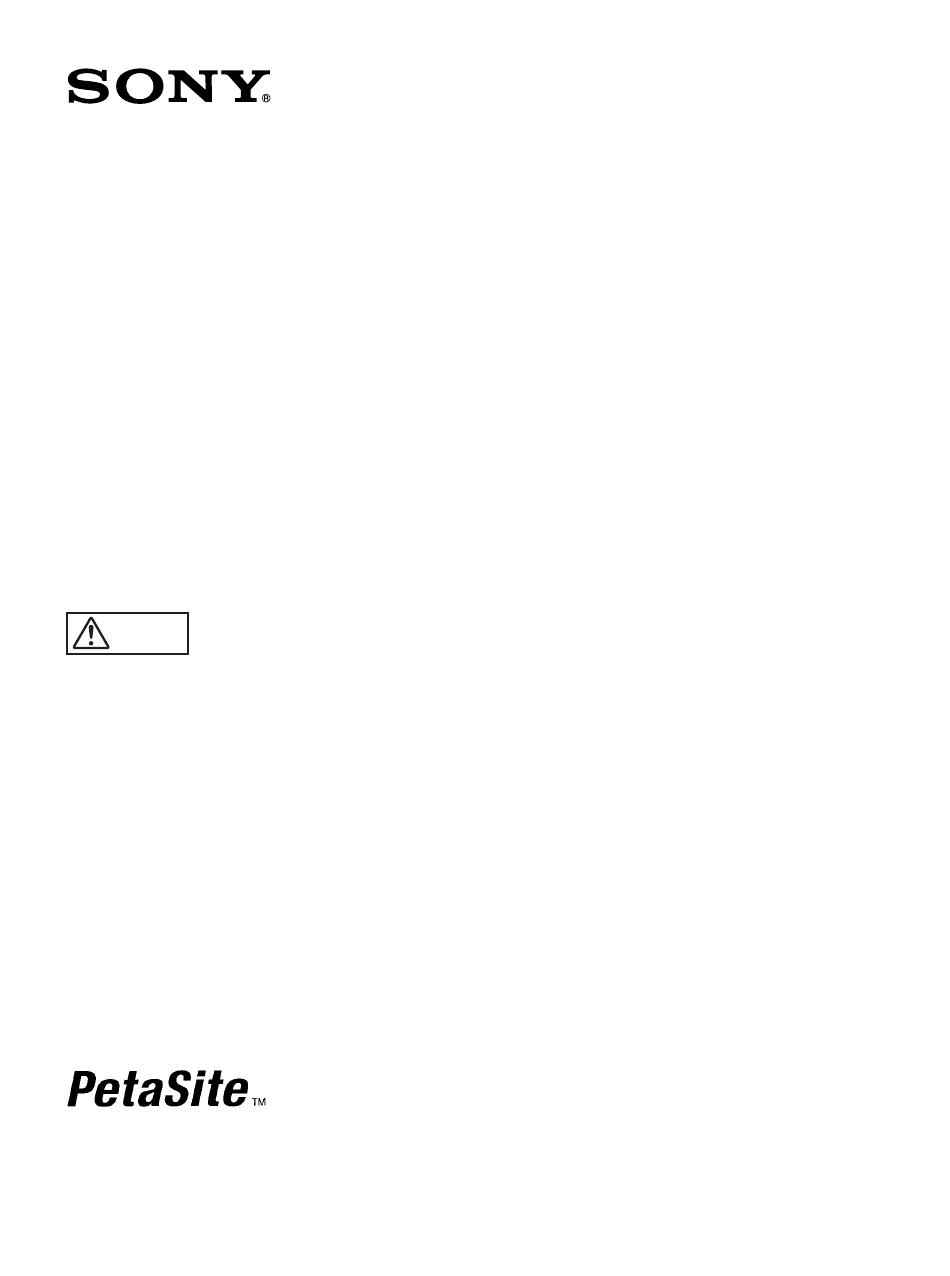

DIGITAL MASS STORAGE SYSTEM
DMS-8800B/C/D/J
DMS-8400B/C/D/J
電気製品は、安全のための注意事項を守らないと、火災
警告
や人身事故になることがあります。
DMS-8800D/8400D
は電源スイッチを備えていません
設置の際は、本機の近くの容易に接近できる屋内配線内に専用ブレーカー
またはスイッチを設けてください。
万一、 異常が起きた場合は
DMS-8800B/8400B および DMS-8800J/8400J の電源スイッチの
近くの警告ラベルまたはこのオペレーションマニュアルの 「安全のために」
に記載された指示に従って電源を切ってください。
このオペレーションマニュアルには、 事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。 このオペレーションマニュアルをよく
お読みのうえ、 製品を安全にお使いください。 お読みになったあとは、 いつ
でも見られるところに必ず保管してください。
OPERATION MANUAL
1st Edition (Revised 2)
System No. 0001 and Higher
[Japanese/English]
Advertisement
Chapters
Table of Contents
Related Manuals for Sony DMS-8800B
Summary of Contents for Sony DMS-8800B
- Page 1 DIGITAL MASS STORAGE SYSTEM DMS-8800B/C/D/J DMS-8400B/C/D/J 電気製品は、安全のための注意事項を守らないと、火災 警告 や人身事故になることがあります。 DMS-8800D/8400D は電源スイッチを備えていません 設置の際は、本機の近くの容易に接近できる屋内配線内に専用ブレーカー またはスイッチを設けてください。 万一、 異常が起きた場合は DMS-8800B/8400B および DMS-8800J/8400J の電源スイッチの 近くの警告ラベルまたはこのオペレーションマニュアルの 「安全のために」 に記載された指示に従って電源を切ってください。 このオペレーションマニュアルには、 事故を防ぐための重要な注意事項と製 品の取り扱いかたを示してあります。 このオペレーションマニュアルをよく お読みのうえ、 製品を安全にお使いください。 お読みになったあとは、 いつ でも見られるところに必ず保管してください。 OPERATION MANUAL [Japanese/English] 1st Edition (Revised 2) System No. 0001 and Higher...
- Page 2 入ったら すぐに電源を切り、消火する。 炎が出たら 分解禁止 禁止 行為を指示する記号 強制 全システムの電源を切るには • DMS-8800B/8400B および DMS-8800J/8400J 1 ROBOT POWER スイッチを O 側 (切) にする。 2 BREAKER を O 側 (切) にする。 3 DRIVE CONTROL POWER スイッチを O 側 (切) にする。 • DMS-8800D/8400D 設置した専用ブレーカーまたはスイッチを切る。 • DMS-8800C/8400C 電源スイッチを備えていません。DMS-8800B/8400B および DMS-8800J/8400J の電源を切ることによって、 DMS-8800C/8400C への電源供給は止まります。...
-
Page 3: Table Of Contents
カセッ トの挿入と取り出し ........... 12 (J) MMT のオンライ ンヘルプについて ......12 (J) メニュー操作 ............... 13 (J) 14 (J) 仕様 ................DMS-8800B/8800J ............ 14 (J) DMS-8800D ..............14 (J) DMS-8800C ..............14 (J) DMS-8400B/8400J ............ 14 (J) DMS-8400D ..............15 (J) DMS-8400C ..............15 (J) 共通... - Page 4 下記の注意を守らないと、 警告 火災 感電 死亡 大けが や により や につながることがあります。 火災 感電 外装を外さない、改造しない 外装を外したり、 改造したりすると、 感電や大けがまたは死亡の原因となり ます。 内部の調整や設定および点検を行う必要がある場合は、 必ずサービス 分解禁止 トレーニングを受けた技術者にご依頼ください。 内部に水や異物を入れない 水や異物が入ると火災や感電の原因となります。 万一、 水や異物が入ったときは、 すぐに電源を切り、 ソニーのサービス担当 者または営業担当者にご相談ください。 禁止 電源コードを傷つけない 電源コードを傷つけると、火災や感電の原因となります。 ･ 電源コードを加工したり、傷つけたりしない。 ･ 重いものをのせたり、引っ張ったりしない。 禁止 ･ 熱器具に近づけたり、加熱したりしない。 万一、 電源コードが傷んだら、 ソニーのサービス担当者に交換をご依頼くだ さい。...
- Page 5 下記の注意を守らないと、 警告 事故など 死亡 大けが により や につながることがあります。 安定した場所に設置する ぐらついた台の上や傾いたところなどに設置すると、 製品が転倒して死亡や 大けがの原因となることがあります。 強制 耐震工事をする 耐震工事をしないと、 地震が発生したときにコンソールが倒れたり、 動いた りして、死亡や大けがの原因となります。 強制 また、コンソールの設置状況、床面の強度を充分にお確かめください。 詳しくは、ソニーのサービス担当者または営業担当者にご相談ください。 規定の床面強度を確保する コンソールを設置する床の荷重強度が規定に満たない場合、 床が破損してコ ンソールが転倒し、死亡や大けがの原因となります。詳しくは、ソニーの 強制 サービス担当者または営業担当者にご相談ください。 内蔵の （無停電電源装置）は 年以内に交換する 交換時期をすぎた UPS 内のバッテリーは漏液、発火により火災の原因にな ることがあります。 詳しくは、 ソニーのサービス担当者または営業担当者に 強制 ご相談ください。 3 (J)
- Page 6 下記の注意を守らないと、 注意 けが 損害 をしたり周辺の物品に を与えることがあります。 通風孔をふさがない ドライブコンソール後面下部の通風孔をふさぐと内部に熱がこもり、 火災の 原因となることがあります。 禁止 4 (J)
- Page 7 するこ とができ ます。 ダーを搭載するDMS-8800シ リ ーズと、 デジタルテープス ト リ ーマー を搭載するDMS-8400シ リ ーズがあ り ます。 それぞれのシリ ーズは、 大量データの保管を実現 DMS-8800B (ベーシックコンソール)、 DMS-8800D ( ドライ ブコン Lサイ ズのカセッ ト を使用した場合の最大データ収納量は次の通り ソール)、 DMS-8800C (カセッ ト コンソール)、 DMS-8800J (ジャンク です。 シ ョ ンコンソール)、および DMS-8400B (ベーシックコンソール)、...
-
Page 8: 各部の名称と働き
コンソール 6 ジャンクション コンソール 7 ドライブ 4 電源部 コンソール 8 カセットコンソール 1 ディスプレイパネル 5 ベーシックコンソール (DMS-8800B/8400B) 本システムの運用状態、 ステータス等を表示します。 また、 システ ロボッ トの制御装置とカセッ トの入出庫を行うIN/OUTポー ト 、 ディ ムの初期化や、 メニュー操作による構成の確認、 アワーズメータの スプレイ パネルから構成されています。 確認などを行います。 6 ジャンクションコンソール（ DMS-8800J/8400J ） ◆詳しく は 「ディ スプレイ パネル」 (7 ページ) をご覧く ださい。... -
Page 9: ディスプレイパネル
Power off Request が表示されている場合 ディスプレイパネル 一旦電源を切ってから、再投入してく ださい。 以上を実施しても復帰しない場合は、 ソニーサービスステーシ ョ ン INITIAL ボタン に連絡してく ださい。 READY インジケーター BUSY インジケーター 5 矢印ボタン ERROR インジケーター メニュー操作時に、 点灯しているボタ ンを押すと、 次のメニュー項 INITIAL 目または数値が表示されます。 6 表示部 READY BUSY ERROR 操作状態や、 メニュー操作の項目を表示します。 ESC/CLR （エスケープ クリア）ボタン MENU メニュー操作時に押すと、ひとつ前の状態に戻り... -
Page 10: In/Out ポート
各部の名称と働き ROM バージ ョ ンを表示します。 IN/OUT ポート Set Up Date (日付の表示) ジャ ンンクシ ョ ンコンソールには、 下のIN/OUTポー ト だけが装備さ Time (時間の表示) れています。 LCD Contrast (表示窓のコ ン ト ラス トの調整) Auto Initial (自動初期化) Alarm Tone (警告音の調整) Configuration 本システムの構成を表示します。 1 ドア開閉ボタン b：ベーシックコンソール。 IN OUT IN OUT IN /OUT 表示... -
Page 11: 電源部
このスイ ッチで ドライ ブコ ンソールの電源をON/OFFする こ とはでき 3 DRIVE CONTROL POWERスイ ッチをO 側 (切) にする。 ません。 • DMS-8800D/8400D 設置した専用ブレーカーまたはスイ ッチを切る。 • DMS-8800C/8400C 1 ROBOT POWER 2 DRIVE CONTROL 電 源スイ ッチを備えていません。 DMS-8800B/8400Bおよび POWER スイッチ スイッチ DMS-8800J/8400J の電源を切ることによって、 DMS-8800C/ 8400C への電源供給は止ま り ます。 POWER BREAKER POWER ジャンクションコンソール... - Page 12 2 BREAKERをO 側 (切) にする。 2 アンプシャーシ（下） 3 DRIVE CONTROL POWERスイ ッチをO 側 (切) にする。 • DMS-8800D/8400D 設置した専用ブレーカーまたはスイ ッチを切る。 • DMS-8800C/8400C 電 源スイ ッチを備えていません。 DMS-8800B/8400Bおよび DMS-8800J/8400J の電源を切ることによって、 DMS-8800C/ 3 ブレーカー 8400C への電源供給は止ま り ます。 ベーシックコンソールの後面 1 アンプシャーシ（上） ロボッ トの制御を行います。 ROBOT POWERスイ ッチをONにする と電源が供給されます。 2 アンプシャーシ（下）...
- Page 13 ご注意 停止させる手順は、次の通りです。 • 使用するUPSによっては、 手順2と3が入れかわるこ とがあ り ます。 PSCを次の手順でシャ ッ ト ダウンする。 • DMS-8400BのシステムNo. 0057以降、 およびDMS-8800B のシステムNo. 0007 以降は、 この手順は不要です。 Windows NT の通常のシャ ッ ト ダウンと同じ手順です。 ベーシッ クコ ンソールおよびすべてのジャ ンクシ ョ ンコンソール ベーシッ クコンソールおよびすべてのジャ ンクシ ョ ンコンソール のROBOT POWERスイ ッチ、 DRIVE CONTROL POWERス のROBOT POWERスイ ッチ、 DRIVE CONTROL POWERス...
-
Page 14: カセットの挿入と取り出し
操作 カセットの挿入と取り出し のオンラインヘルプについて カセ ッ トの挿入と取り出しの手順は、次の通りです。 MMT (Monitoring & Maintenance Terminal) は 、GUI （Graphical User Interface） を使用し、 本システムおよび搭載する IN/OUTポー トの OPEN/CLOSEボタ ンを押す。 ドライ ブの状態の監視とメ イ ンテナンス を行います。 MMTは次の機 能を持ってます。 ポー ト が回転し、扉が開きます。 • PetaSiteおよび搭載 ドライ ブのステータス表示 • PetaSite 内のカセッ ト について情報表示 必要なカセッ トの出し入れを行う 。 •... -
Page 15: メニュー操作
たはConfigurationが表示されている ときに、 ESC/CLRボタ ンを押 LCD Contrast (表示窓のコン ト ラス ト調整) します。 Auto Initial (自動初期化) Alarm Tone (警告音調整) Configuration 本システムの構成を確認する こ とができます。 b：ベーシックコンソール (DMS-8800B/8400B) D/d： ドライ ブコンソール (DMS-8800D/8400D) C/c：カセッ ト コンソール (DMS-8800C/8400C) j : ジャ ンクシ ョ ンコンソール (DMS-8800J/8400J) 大文字は、 ジャ ンンクシ ョ ンコ ンソールが接続されているコ ンソール を表します。 Configuration の先頭とエン ドコンソールの次には＊が表示されま... -
Page 16: Dms-8800B/8800J
仕様 DMS-8800B/8800J DMS-8800C 一般 一般仕様 電源 AC100 V、 50/60 Hz 電源 なし 消費電力 30 A 外形寸法 896 ×2040×896 mm 瞬間最大電流：40A（40 msec) （幅 / 高さ/ 奥行き） （突起部含まず） 外形寸法 DMS-8800B：1000 ×2040×896 mm 質量 310 kg DMS-8800J：1010 ×2040 ×896 mm （幅 / 高さ/ 奥行き） 性能 容量 その他 （突起部含まず、外装 （側板） を含む） データ収納量 9.8 Tbyte （Lカセッ ト 、 DFC-1700 使用時）... -
Page 17: Dms-8400D
スキャ ン比 33±10％スキャ ン/ 秒 スキャ ン角度 45° ± 3° 分解能 0.25 mm （PCS＝ 0.8 以上） DMS-8400C 付属品 一般 DMS-8800B/DMS-8400B 電源 なし オペレーシ ョ ンマニュアル（1） 外形寸法 896 ×2040×770 mm Ｐ Ｓ Ｃ ソフ ト ウェアー(フロ ッ ピーディ スク) （ 4） （幅×高さ×奥行き） （突起部含まず） DMS-8800D テープ... -
Page 18: バーコードリーダの仕様
仕様 バーコードラベルの貼りかた バーコードリーダの仕様 バーコー ドラベルはカセ ッ トのフレーム内に貼り付けます。そのう え バーコー ドリ ーダーユニッ ト は CODE39に対応しています。バー でバーコー ドが下記の範囲になるよ う にします。 コー ドラベルの仕様は以下のとおりです。 9 mm 以上 * A B C 0 1 2 * 128 mm ストップマージン 以下 スタートマージン バーコードラベル 外形寸法 使用するカセ ッ ト のラベルフ レームサイ ズに 単位... - Page 19 CAUTION Periodic inspections designated by Sony must be performed The shielded interface cable recommended in this manual for long-term safe operation. Failure to perform inspections must be used with this equipment in order to comply with the invites risk of electric shock or fire.
- Page 20 For the customers in Europe WARNING This is a Class A product. In a domestic environment, this product may cause radio interference in which case the user may be required to take adequate measures. Pour les utilisateurs en Europa AVERTISSEMENT Ill s’agit d’un produit de Classe A.
- Page 21 Operation ............10(E) Starting Up ............10(E) Ending ............10(E) Installing or Removing Cassettes ....11(E) MMT On-Line Help ........11(E) Menu Operation..........12(E) Specifications ............13(E) DMS-8800B/8800J ........13(E) DMS-8800D ..........13(E) DMS-8800C ..........13(E) DMS-8400B/8400J ........13(E) DMS-8400D ..........14(E) DMS-8400C ..........14(E) General ............14(E) Specifications of Bar Code Reader ....15(E)
-
Page 22: Overview
Overview The Sony Digital Mass Storage System stores, detects, Features records and reproduces large amounts of data using cassette tapes for a DIR-1000-series digital Easy system expansion instrumentation recorder or DTF digital tape streamer. With combinations of the four types of consoles, This system has two series;... -
Page 23: Location And Function Of Parts
For details, see “Power Block” on page 8. configuration and hours meters are also possible. 5 Basic console (DMS-8800B/8400B) For details, see “Display Panel” on page 6. The basic console is composed of the control block for... - Page 24 When “Power off Request” appears: Display Panel Turn the power off and turn it on again. If the problem persists after executing the above, consult Sony service personnel. 1 INITIAL button 2 READY indicator 5 Arrow buttons 3 BUSY indicator...
- Page 25 JCT2 (×1000): Operations of the IN/OUT Port lower junction port (×1000 times) Access (×1000): Movements of a The junction console has only the lower IN/OUT port. transfer (×1000 times) X: Horizontal travel distance of a transfer (km) Y: Vertical travel distance of a transfer (km) 1 Door open/close H (×1000): Horizontal rotations of a...
-
Page 26: Power Block
The DMS-8800C/8400C has no power switch. The power supply to this unit stops when the power to the POWER BREAKER POWER DMS-8800B/8400B or DMS-8800J/8400J is turned off. Junction console ROBOT DRIVE CONTROL This power block turns the junction console on and 3 BREAKER off. -
Page 27: Rear Panel
•DMS-8800C/8400C The DMS-8800C/8400C has no power switch. The power supply to this unit stops when the power to the 3 Breaker DMS-8800B/8400B or DMS-8800J/8400J is turned off. 1 Upper amp chassis This block controls the robot. When the ROBOT POWER switch is set to the I position, power is supplied to this block. -
Page 28: Operation
• With a DMS-8400B of the system number 0057 Terminate the system using the following procedure: or higher or DMS-8800B of the system number 0007 or higher, step 2 is not required. Shut down the PSC using the same procedures as used to exit Windows NT. -
Page 29: Installing Or Removing Cassettes
Installing or Removing Cassettes MMT On-Line Help Install or remove cassettes using the following The MMT (Monitoring & Maintenance Terminal) procedure. helps you monitor and maintain the system and drives mounted in the system with the GUI (Graphical User Press the OPEN/CLOSE button of the IN/OUT Interface). -
Page 30: Menu Operation
Configuration block such as Hours Meter, Program Version, Set Up Current configuration of the system or Configuration is displayed on the display panel. b: Basic console (DMS-8800B/8400B) D/d: Drive console (DMS-8800D/8400D) C/c: Cassette console (DMS-8800C/8400C) j: Junction console (DMS-8800J/8400J) A capital letter indicates the console to which the Junction console is connected “*”... -
Page 31: Specifications
Specifications Performance/Capacity/Others DMS-8800B/8800J Data capacity 0.6 terabyte (with an L cassette, DFC-1700) General Number of cassettes 76 Power requirements Model for the United States and Number of drives up to three (including the Canada: 120 V AC, 60 Hz or... -
Page 32: Dms-8400D
General Power sources None Optional accessories 896 × 2040 × 770 mm (w/h/d) Dimensions Sony SCSI board DKNB-10S (35 3/8 × 80 1/2 × 30 3/8 inches) Cassette tapes SD1-1300L (L size) not including projecting parts SD1-600 M (M size) -
Page 33: Specifications Of Bar Code Reader
Specifications of Bar Code Reader The built-in bar code reader conforms to CODE 39, and the specifications of the bar-code labels are as shown below. more than 9 mm * A B C 0 1 2 * Start margin Stop margin Bar-code label Dimensions to fit the label frame size of the... - Page 34 The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual. Sony Corporation expressly prohibits the duplication of any...
- Page 35 DMS-8800B/C/D/J DMS-8400B/C/D/J Printed in Japan Sony Corporation (J/UC/CE 1998.09.13 、和、英 © 1997 Broadcasting & Professional Systems Company 3-860-185-03 (1)
