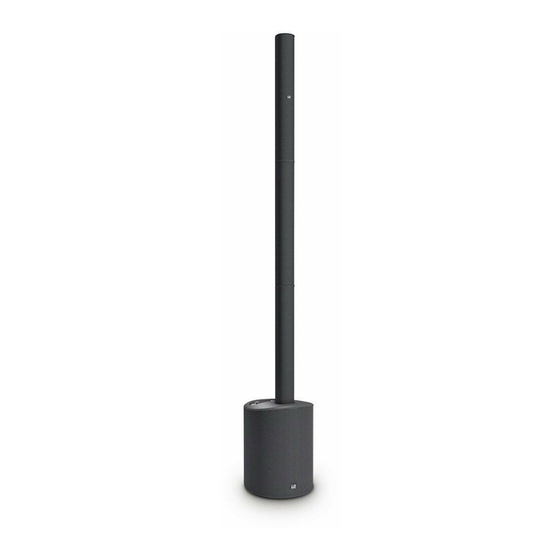

LD MAUI 5 GO User Manual

Ultra portable battery powered column pa system with mixer & bluetooth
Hide thumbs
Table of Contents
  • Table of Contents

  • English

  • Deutsch
    • Sicherheitshinweise
    • Einführung
    • Anschlüsse, Bedien- und Anzeigeelemente
    • Ld Systems Lecc Dsp
    • Verkabelungsbeispiele
    • Optionales Zubehör
    • Technische Daten
    • Herstellererklärungen

  • Francais
    • Mesures Préventives
    • Introduction
    • Raccordements, Éléments de Commande Et D'affichage
    • Dsp Lecc Ld Systems
    • Exemples de Câblage
    • Accessoires Disponibles en Option
    • Caractéristiques Techniques
    • Declarations

  • Español
    • Medidas de Seguridad
    • Introducción
    • Conexiones, Elementos de Manejo y Elementos de Visualización
    • Ld Systems Lecc Dsp
    • Ejemplos de Cableado
    • Accesorios Opcionales
    • Datos Técnicos
    • Declaración del Fabricante

  • Polski
    • Środki OstrożnośCI
    • Wprowadzenie
    • Gniazda, Panel Obsługi I Wskaźniki
    • Ld Systems Lecc Dsp
    • Przykłady Okablowania
    • Opcjonalne Akcesoria
    • Dane Techniczne
    • Deklaracje Producenta

  • Italiano
    • Misure Precauzionali
    • Introduzione
    • Connessioni, Dispositivi DI Comando E Visualizzazione
    • Lecc Dsp DI Ld Systems
    • Esempio DI Cablaggio
    • Accessori Opzionali
    • Dati Tecnici
    • Dichiarazioni del Produttore
    • Ld Systems Lecc Dsp
    • Ld系統的Lecc Dsp （Ld Systems Lecc Dsp

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

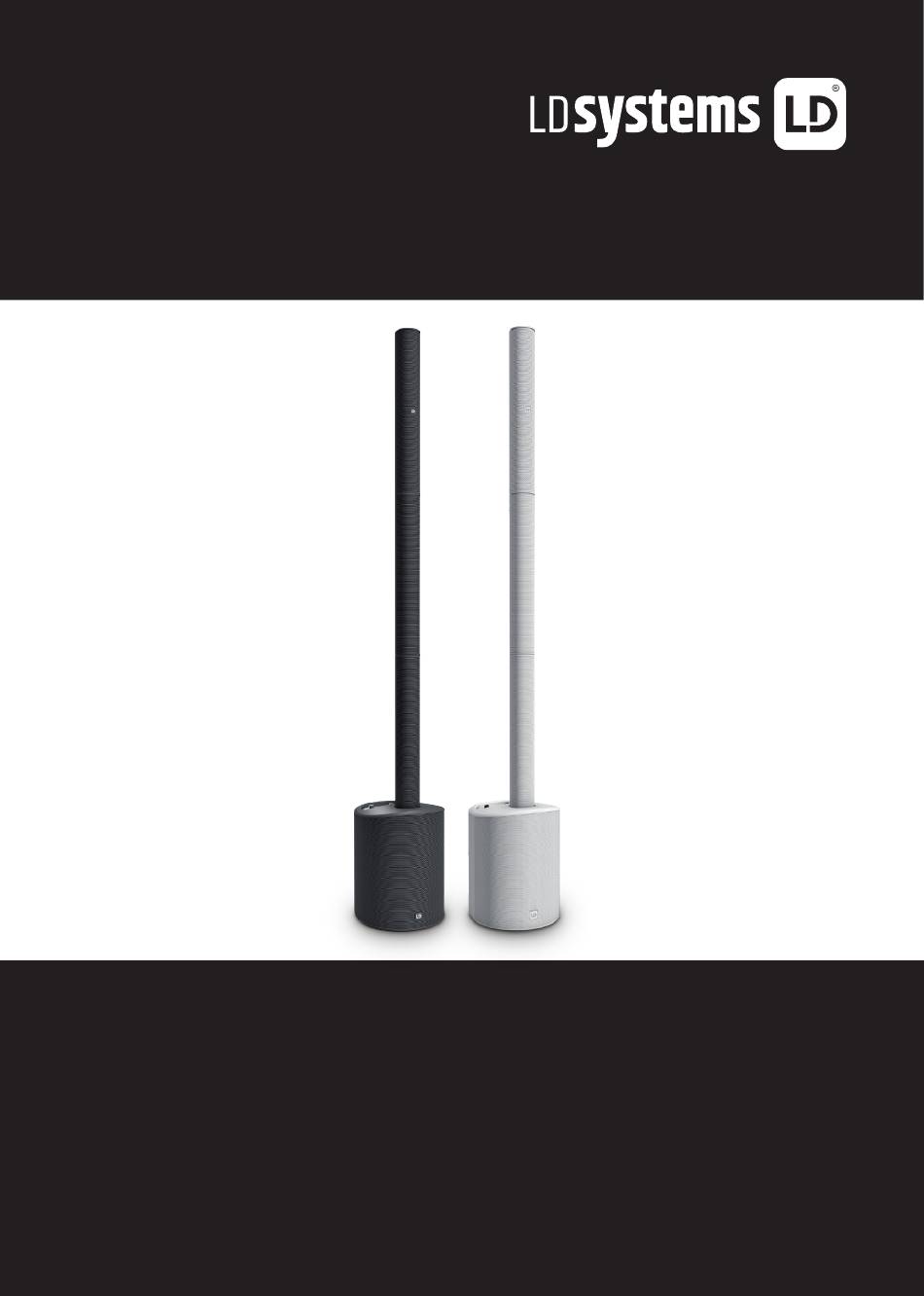

USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D`UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D' USO
操作说明书
操作說明書
MAUI
®
ULTRA PORTABLE BATTERY POWERED COLUMN PA SYSTEM
WITH MIXER & BLUETOOTH
LDMAUI5GO(W), LDMAUI5GO100(W)
5 G0 (100)
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAUI 5 GO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LD MAUI 5 GO

Summary of Contents for LD MAUI 5 GO

  • Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 操作说明书 操作說明書 MAUI 5 G0 (100) ® ULTRA PORTABLE BATTERY POWERED COLUMN PA SYSTEM WITH MIXER & BLUETOOTH ® LDMAUI5GO(W), LDMAUI5GO100(W)

  • Page 2: Table Of Contents

    繁體中文 ESPAÑOL 安全注意事項 MEDIDAS DE SEGURIDAD 簡介 INTRODUCCIÓN 連接、 操作及顯示元件 CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN LD系統的LECC DSP （ LD SYSTEMS LECC DSP） LD SYSTEMS LECC DSP 接線示例 EJEMPLOS DE CABLEADO 可選附件 ACCESORIOS OPCIONALES 技術規格 DATOS TÉCNICOS 製造商聲明...

  • Page 3: English

    YOU‘VE MADE THE RIGHT CHOICE! We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly.
  • Page 4 the equipment. 30. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows repeatedly, please contact an authorised service centre. 31. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter from the power outlet. 32.
  • Page 5 CHARGING THE BATTERY, OPERATING AND STORING THE PA SYSTEM • Only use the dedicated charging electronics to charge the battery (charging electronics in MAUI 5 GO (100) subwoofer, charging dock LDMAUI5GO- • To charge the column element with integrated battery, connect the column element to the subwoofer (or the charging dock) and connect it to the mains power.

  • Page 6: Introduction

    Depending on the application, the speaker system may also be used without the spacer. The MAUI 5 GO (100) speaker system can be used either connected to the mains or independently of the mains by using the column section with built-in battery.
  • Page 7      CONNECTION AND OPERATION Both the volume of the entire system as well as the volume of subwoofer relative to the overall volume can be adjusted on the device. Playback devices can be connected via both balanced and unbalanced cables (XLR/6.3 mm jack/mini phone plug). The integrated 4-channel mixer provides a microphone input, a high-impedance instrument input for e.g.

  • Page 8: Connections, Operating And Display Elements

    CONNECTIONS, OPERATING AND DISPLAY ELEMENTS MIC INPUT Balanced microphone input (XLR/6.3 mm jack combo). The use of an unbalanced microphone cable (mono jack) is also possible. The microphone input has a built-in 100 Hz noise filter to suppress any unpleasant low-frequency signal artefacts. PLEASE NOTE: There is no phantom power on the microphone input.
  • Page 9 MONO: If you are using a single MAUI5 GO (100), activate the mono preset (press the button until the MONO LED lights up). Any stereo signal present will now be summed to mono internally. If you are using a second MAUI 5 GO (100) speaker system as a mono extension, connect the line output (SYSTEM OUTPUT) of the main unit to the line input (INPUT LEFT/MONO) of the expansion unit with a balanced XLR cable.
  • Page 10 SYSTEM OUTPUT Balanced line output with male XLR socket for connecting to other MAUI5 GO (100) speaker systems. POWER SOCKET AND FUSE HOLDER IEC mains socket with built-in fuse holder. A suitable power cable is included. IMPORTANT: Replace the fuse only with a fuse of the same type and value. Follow the instructions printed on the housing. In the event of repeated fuse failure, please contact an authorised service centre.

  • Page 11: Ld Systems Lecc Dsp

    LD SYSTEMS LECC DSP WHAT DOES THE DESIGNATION “LD SYSTEMS LECC DSP” MEAN? DSP is short for Digital Signal Processing, LECC is short for Limiter, EQ, Compressor and Crossover. Digital signal processing ensures optimum audio playback with maximum clarity and at the same time protects the PA system from overload.

  • Page 12: Optional Accessories

    Example for stereo operation Main unit Stereo extension Same settings as main unit Maximum OPTIONAL ACCESSORIES Transport bag for up to 4 column sections Protective cover for subwoofer LDM5SATBAG LDM5SUBPC Charging dock for charging the battery (Charging adapter with charging system & power supply) LDMAUI5GOCD...

  • Page 13: Technical Data

    Loudspeaker column: 1.3 kg Weight in total: 12.8 kg Weight in total: 12.4 kg Features: Signal processing LD LECC DSP (limiter, equalizer, compressor, crossover), hi boost, 100Hz low cut in mic channel, easy connection with multipin plug, bluetooth ® , standby mode...

  • Page 14: Manufacturer´s Declarations

    MANUFACTURER´S DECLARATIONS MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY You can find our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_ LD_SYSTEMS.pdf To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / Email: Info@adamhall.com / +49 (0)6081 / 9419-0. CORRECT DISPOSAL OF THIS PRODUCT (valid in the European Union and other European countries with a differentiated waste collection system) This symbol on the product, or on its documents indicates that the device may not be treated as household waste.

  • Page 15: Deutsch

    Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
  • Page 16 30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 32.
  • Page 17 Zum Austauschen des Akkus bringen Sie das Gerät zu einem autorisierten Service-Center. LADEN DES AKKUS, BETREIBEN UND LAGERN DES PA SYSTEMS • Laden Sie den Akku ausschließlich mit Hilfe der dafür vorgesehenen Ladeelektronik (Ladeelektronik im MAUI 5 GO (100) Subwoofer, Ladedock LDMAUI5GOCD) •...

  • Page 18: Einführung

    ALLGEMEINE HINWEISE Der Subwoofer des LD MAUI5 GO (100) Lautsprechersystems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Füße gestellt wer- den. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt.
  • Page 19      ANSCHLUSS UND BETRIEB Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Zuspielgeräte lassen sich sowohl über symmetrische als auch unsymmetrische Kabel (XLR / 6,3 mm Klinke / Mini-Klinke) anschließen. Das integrierte 4-Kanal Mischpult bietet einen Mikrofoneingang, einen hochohmigen Instrumenteneingang für z.B.

  • Page 20: Anschlüsse, Bedien- Und Anzeigeelemente

    ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE MIC INPUT Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Der Mikrofoneingang verfügt über ein eingebautes 100Hz Trittsschallfilter um störende tieffrequente Signalanteile zu unterdrücken. HINWEIS: Am Mikrofoneingang liegt keine Phantomspeisung an. HI-Z INPUT Hochohmiger Mono-Eingang mit 6,3 mm Klinken-Buchse für eine elektroakustische oder E-Gitarre.
  • Page 21 Bluetooth-LED rhythmisch blinkt (ca. 3 Hz), aktivieren Bluetooth auf Ihrem Bluetooth-Gerät und suchen auf der Benutzeroberfläche nach verfügbaren Geräten. Wählen Sie den Eintrag „LD MAUI5 GO“ und koppeln damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit. Die Titelwiedergabe kann nun gestartet werden. Um die Verbindung zu beenden, drücken und halten Sie den HOLD to LINK-Taster abermals für ca. 3 Sekunden.
  • Page 22 STANDBY-MODUS Das MAUI 5 GO (100) Lautsprechersystem verfügt über einen Standby-Modus, der automatisch nach circa 15 Minuten aktiviert wird, wenn in dieser Zeit kein Eingangssignal erkannt wird. Die Lautsprecher werden dabei stummgeschaltet und die PROTECT-LED beginnt zu blinken. Liegt ein Eingangs- signal an, wechselt das System automatisch wieder in den normalen Betriebsmodus, die Stummschaltung wird deaktiviert und das Blinken der PROTECT-LED stoppt.

  • Page 23: Ld Systems Lecc Dsp

    LD SYSTEMS LECC DSP WAS BEDEUTET DIE BEZEICHNUNG LD SYSTEMS LECC DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), LECC für Limiter, EQ, Compressor und Crossover (Limiter, EQ, Kom- pressor und Frequenzweiche). Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung.
  • Page 24 Beispiel für Stereo-Betriebsart Haupt-Einheit Stereo-Erweiterung Gleiche Einstellungen wie Haupt-Einheit Maximum...

  • Page 25: Optionales Zubehör

    OPTIONALES ZUBEHÖR Transporttasche für bis zu 4 Säulenelemente Schutzhülle für den Subwoofer LDM5SATBAG LDM5SUBPC Säulenelement mit integriertem Akku (28,8V / 3200mAh) LDMAUI5GO100BC (schwarz) LDMAUI5GO100BCW (weiß) Säulenelement mit integriertem Akku (28,8V / 5100mAh) Ladedock zum Laden des Akkus LDMAUI5GOBC (schwarz) (Lade-Adapter mit Ladeelektronik & Netzteil) LDMAUI5GOBCW (weiß) LDMAUI5GOCD TECHNISCHE DATEN...

  • Page 26: Herstellererklärungen

    Lautsprecher-Säulenelement: 1,3 kg Lautsprecher-Säulenelement: 1,3 kg Gewicht insgesamt: 12,8 kg Gewicht insgesamt: 12,4 kg Merkmale: Signalverarbeitung: LD LECC DSP (Limiter, Equalizer, Kompressor, Frequenzweiche), Hi-Boost, 100-Hz-Hochpass (Trittschallfilter) im Mikrofonkanal, unkomplizierte Verbindung über Multi- pin-Verbinder (mehrpoliger Steckverbinder), Bluetooth , Standby-Modus ® HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE &...

  • Page 27: Francais

    Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à...
  • Page 28 29. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes. 30. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
  • Page 29 9. Ne laissez pas les enfants ou les animaux mordre ou sucer la batterie. Cela pourrait provoquer des dommages ou une explosion. 10. Évitez d'écraser ou de perforer la batterie et ne la soumettez pas à des pressions élevées. Cela pourrait produire un court-circuit ou une surchauffe.

  • Page 30: Introduction

    être utilisé sans barre d'écartement. Le système de haut-parleurs MAUI 5 GO (100) peut fonctionner soit de manière indépendante du réseau électrique à l'aide de l'élément de colonne avec batterie intégrée, soit être relié au réseau électrique. En cas de fonctionnement sur secteur, la batterie est automatiquement chargée. La durée d'utilisation de manière indépendante du réseau électrique peut être prolongée à...
  • Page 31      RACCORDEMENT ET FONCTIONNEMENT Sur l'appareil, il est possible de régler aussi bien le volume de l'ensemble du système que le volume du caisson de graves par rapport au volume général. Les supports de lecture peuvent être raccordés par le biais de câbles symétriques ou asymétriques (XLR / jack 6,3 mm / mini-jack). La console de mixage 4 canaux intégrée offre une entrée microphone, une entrée instrument à...

  • Page 32: Raccordements, Éléments De Commande Et D'affichage

    RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE MIC INPUT Entrée microphone symétrique (XLR / jack 6,3 mm Combo). Il est également possible d‘utiliser un câble micro asymétrique (jack mono). L‘entrée microphone possède un filtre passe-haut 100 Hz intégré pour supprimer les composantes de signal basse fréquence perturbatrices. REMARQUE : Il n‘y a aucune alimentation fantôme au niveau de l‘entrée microphone.
  • Page 33 ® La console de mixage du système array MAUI 5 GO (100) est équipée du Bluetooth, ce qui veut dire que des fichiers audio d‘un autre appareil Bluetooth (par ex. un smartphone) peuvent être lus sur le système de haut-parleurs MAUI5 GO (100) (distance maximale entre les deux appareils : env. 10 mètres).
  • Page 34 En cas de raccordement d'une source de signal mono, veuillez utiliser l'entrée ligne LEFT / MONO. SYSTEM OUTPUT Sortie ligne symétrique avec connecteur XLR mâle pour le pilotage de systèmes de haut-parleurs MAUI 5 GO (100) supplémentaires. EMBASE SECTEUR ET PORTE-FUSIBLE Embase secteur au format CEI, avec porte-fusible intégré.

  • Page 35: Dsp Lecc Ld Systems

    MODE VEILLE Le système de haut-parleurs MAUI 5 GO (100) dispose d’un mode veille qui s’active automatiquement au bout d’environ 15 minutes si aucun signal d’entrée n’est détecté. Les haut-parleurs sont alors mis en sourdine et la LED PROTECT commence à clignoter. Si un signal d’entrée est détecté, le système repasse en mode de fonctionnement normal, la mise en sourdine est désactivée et la LED PROTECT s’arrête de clignoter.

  • Page 36: Exemples De Câblage

    EXEMPLES DE CÂBLAGE Exemple pour le mode de fonctionnement mono...
  • Page 37 Exemple pour le mode de fonctionnement stéréo Unité principale Extension stéréo Mêmes réglages que l'unité principale Maximum...

  • Page 38: Accessoires Disponibles En Option

    ACCESSOIRES DISPONIBLES EN OPTION Sac de transport pour 4 éléments de colonne maximum Housse de protection pour le caisson de graves LDM5SATBAG LDM5SUBPC Élément de colonne avec batterie intégrée (28,8 V / 3200 mAh) LDMAUI5GO100BC (noir) LDMAUI5GOB100CW (blanc) Élément de colonne avec batterie intégrée (28,8 V / 5100 mAh) Station de charge pour charger la batterie LDMAUI5GOBC (noir) (Adaptateur de charge avec électronique de...

  • Page 39: Declarations

    Poids total : 12,8 kg Poids total : 12,4 kg Caractéristiques : Traitement de signal LD LECC DSP (limiteur, égaliseur, compresseur, répartiteur), Hi Boost, cou- pure basse 100 Hz dans le canal Mic, connexion facile avec connecteur multipoint, Bluetooth ®...

  • Page 40: Español

    Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabri- cante.
  • Page 41 31. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica. 32. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales.
  • Page 42 • MAUI 5 GO: necesita unas 3 horas para cargarse del 0 % al 100 %. • MAUI 5 GO 100: necesita unas 2 horas para cargarse del 0 % al 100 %. • El sistema de gestión de batería electrónica protege el producto de la sobrecarga y la descarga total.

  • Page 43: Introducción

    El sistema de altavoces MAUI 5 GO (100) se puede utilizar tanto sin conexión a la red mediante el elemento de columna con batería integrada como conectado a la red. Al utilizarlo conectado a la red eléctrica, la batería se carga automáticamente. El tiempo de reproducción al utilizarlo con batería se puede prolongar cuanto se desee intercambiando el elemento de columna con la batería agotada por otro con la batería completamente carga-...
  • Page 44      CONEXIÓN Y FUNCIONAMIENTO En el equipo se puede ajustar tanto el volumen de todo el sistema como el volumen del subwoofer en relación con el volumen total. Se pueden conectar reproductores tanto mediante cables balanceados como mediante cables no balanceados (XLR / jack de 6,3 mm / minijack). La mesa de mezclas integrada de 4 canales ofrece una entrada de micrófono, una entrada de alta impedancia para instrumentos, p.

  • Page 45: Conexiones, Elementos De Manejo Y Elementos De Visualización

    CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN MIC INPUT Entrada de micrófono balanceada (combo XLR/jack de 6,3 mm). También es posible utilizar un cable de micrófono no balanceado (jack mono). La entrada de micrófono dispone de un filtro paso alto de 100 Hz integrado para restringir las señales de baja frecuencia indeseadas. NOTA: En la entrada de micrófono no hay alimentación fantasma.
  • Page 46 STEREO: Al utilizar dos sistemas de altavoces MAUI 5 GO (100) como set estéreo, active el preset estéreo (pulse el botón para que se encienda el in- dicador LED STEREO). Puede alimentar la unidad de ampliación estéreo con ayuda de la salida de línea SYSTEM OUTPUT (SYSTEM OUTPUT de la unidad principal ->...
  • Page 47 Al conectar una fuente de señales mono, utilice la entrada de línea LEFT / MONO. SYSTEM OUTPUT Salida de línea balanceada con conector macho XLR para alimentar más sistemas de altavoces MAUI 5 GO (100). TOMA DE RED Y PORTAFUSIBLE Toma eléctrica IEC con soporte de fusible integrado.

  • Page 48: Ld Systems Lecc Dsp

    El punto de la toma para la detección de señales está delante del regulador MAIN LEVEL. LD SYSTEMS LECC DSP ¿QUÉ SIGNIFICA LA DENOMINACIÓN LECC DSP DE LD SYSTEMS? DSP es el acrónimo de Digital Signal Processing (procesamiento digital de señales), y LECC hace referencia a Limiter, EQ, Compressor y Crossover (limitador, ecualizador, compresor y crossover).

  • Page 49: Ejemplos De Cableado

    EJEMPLOS DE CABLEADO Ejemplo de modo mono...
  • Page 50 Ejemplo de modo estéreo Unidad principal Ampliación estéreo Mismos ajustes que la unidad principal Máximo...

  • Page 51: Accesorios Opcionales

    ACCESORIOS OPCIONALES Bolsa de transporte para hasta 4 elementos de columna Funda protectora para el subwoofer LDM5SATBAG LDM5SUBPC Elemento de columna con batería integrada (28,8 V / 3200 mAh) LDMAUI5GO100BC (negro) LDMAUI5GO100BCW (blanco) Elemento de columna con batería integrada (28,8 V / 5100 mAh) Base de carga para la batería LDMAUI5GOBC (negro) (Adaptador de carga con sistema electrónico de...

  • Page 52: Declaración Del Fabricante

    Peso total: 12,8 kg Peso total: 12,4 kg Características: procesador de señales LD LECC DSP (limitador, ecualizador, compresor, crossover), Hi Boost, corte de graves de 100 Hz en el canal de micro, conexión sencilla con conector multipin, Bluetooth ® Modo de standby DECLARACIÓN DEL FABRICANTE...

  • Page 53: Polski

    Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM UŻYWAJ ZGODNIE Z PRZEZNACZENIEM!
  • Page 54 30. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym. 31. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda. 32.
  • Page 55 8. Zużyte akumulatory utylizuj zgodnie z miejscowymi przepisami. Nieprawidłowe używanie akumulatora grozi pożarem, wybuchem lub innymi niebezpieczeństwami. 9. Gryzienie, oblizywanie lub ssanie akumulatora przez dzieci lub zwierzęta domowe może spowodować uszkodzenie lub wybuch akumulatora. 10. Nie dopuść do roztrzaskania akumulatora, nie nakłuwaj go ani nie poddawaj działaniu wysokiego ciśnienia. Może to spowodować zwarcie lub przegrzanie akumulatora.

  • Page 56: Wprowadzenie

    System głośnikowy MAUI 5 GO (100) może być zasilany za pomocą zintegrowanego akumulatora, a także z sieci. Akumulator jest ładowany automatycznie podczas pracy przy zasilaniu sieciowym. Pracę można przedłużyć na czas nieokreślony przez zastąpienie kolumny z wyczerpanym akumulatorem przed opcjonalnie...
  • Page 57      GNIAZDA I DZIAŁANIE Głośność całego systemu, jak również głośność subwoofera można dostosować do całkowitej głośności. Urządzenia zewnętrzne można podłączyć zarówno za pomocą przewodów symetrycznych, jak i niesymetrycznych (gniazdo XLR / jack 6,3 mm / mini jack). Zintegrowany 4-kanałowy pulpit mikserski zawiera wejście mikrofonowe, wejście o wysokiej impedancji na instrument, np.

  • Page 58: Gniazda, Panel Obsługi I Wskaźniki

    GNIAZDA, PANEL OBSŁUGI I WSKAŹNIKI MIC INPUT Symetryczne wejście mikrofonowe (XLR / jack Combo 6,3 mm). Możliwe jest również zastosowanie asymetrycznego kabla mikrofonowego (jack mono). Wejście mikrofonowe ma wbudowany filtr dźwiękowy tłumiący częstotliwości 100 Hz w celu wyeliminowania składowych sygnału niskiej częstotliwości.
  • Page 59 XLR. STEREO: W przypadku korzystania z dwóch systemów głośnikowych MAUI 5 GO (100) należy włączyć tryb stereo (nacisnąć przycisk, aby zaświeciła się kontrolka STEREO). Użyj wyjścia liniowego SYSTEM OUTPUT, aby sterować modułem rozszerzającym stereo (SYSTEM OUTPUT jednostki głównej -> moduł...
  • Page 60 LINE INPUT LEFT / RIGHT Symetryczne wejście liniowe z gniazdami jack XLR / 6,3 mm (lewy / prawy) do podłączenia urządzenia wejściowego (na przykład pulpitu mikserskiego, keyboardu). Podłączając źródło sygnału mono, użyj wejścia liniowego LEFT / MONO. SYSTEM OUTPUT Symetryczne wyjście liniowe z męskim gniazdem XLR do sterowania kolejnymi systemami głośnikowymi MAUI5 GO (100). GNIAZDO SIECIOWE I PODSTAWA BEZPIECZNIKOWA Gniazdo sieciowe IEC ze zintegrowaną...

  • Page 61: Ld Systems Lecc Dsp

    TRYB STANDBY System głośnikowy MAUI 5 GO (100) posiada tryb standby, który uruchamia się automatycznie, gdy przez około 15 minut nie zostanie wykryty żaden sygnał wejściowy. Wówczas głośniki zostają wyciszone, dioda PROTECT zaczyna migać. Po ponownym pojawieniu się sygnału wejściowego system automatycznie powraca do normalnego trybu pracy, głośniki znów działają...

  • Page 62: Przykłady Okablowania

    PRZYKŁADY OKABLOWANIA Przykład trybu pracy mono...
  • Page 63 Przykład trybu pracy stereo Główna jednostka Rozszerzenie stereo Takie same ustawienia jak dla jednostki głównej Maksimum...

  • Page 64: Opcjonalne Akcesoria

    OPCJONALNE AKCESORIA Torba transportowa na 4 kolumny Pokrowiec na subwoofer LDM5SATBAG LDM5SUBPC Kolumna ze zintegrowanym akumulatorem (28,8 V / 3200 mAh) LDMAUI5GO100BC (czarna) LDMAUI5GO100BCW (biała) Kolumna ze zintegrowanym akumulatorem (28,8 V / 5100 mAh) Stacja dokowania do ładowania akumulatora LDMAUI5GOBC (czarna) (Adapter do ładowania z układem elektronicznym i zasilaczem sieciowym) LDMAUI5GOBCW (biała)

  • Page 65: Deklaracje Producenta

    Kolumna głośnikowa: 1,3 kg Całkowita masa: 12,8 kg Całkowita masa: 12,4 kg Charakterystyka: przetwarzanie sygnału LD LECC DSP (limiter, korektor, kompresor, zwrotnica), Hi Boost, 100 Hz — obcinanie niskich częstotliwości w kanale mikrofonowym, łatwe połączenie z wielopinową wtyczką, Bluetooth , tryb standby ®...

  • Page 66: Italiano

    Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.
  • Page 67 32. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
  • Page 68 • MAUI 5 GO: consente circa 3 ore di ricarica dallo 0 al 100%. • MAUI 5 GO 100: consente circa 2 ore di ricarica dallo 0 al 100%. • Il sistema di gestione elettronica della batteria offre protezione da sovraccarichi e scariche profonde.

  • Page 69: Introduzione

    Per una qualità del suono ineguagliabile in tutte le applicazioni, il sistema a colonna dispone del DSP LECC di LD Systems che offre una rete crossover oltre a un compressore, un equalizzatore e un limitatore multibanda. Il mixer a 4 canali integrato offre un controllo del volume separato per i canali di ingresso, il volume generale e il subwoofer, nonché...
  • Page 70      CONNESSIONE E ACCENSIONE È possibile regolare sia il volume complessivo del sistema, sia quello del subwoofer in relazione al volume complessivo. I dispositivi di riproduzione possono essere collegati con cavi bilanciati o non bilanciati (XLR/jack da 6,3 mm/mini jack). Il mixer integrato a 4 canali dispone di un ingresso microfono, un ingresso strumenti ad alta impedenza, ad esempio per una chitarra elettrica, ingressi per dispositivi di riproduzione con livello di linea e un'unità...

  • Page 71: Connessioni, Dispositivi Di Comando E Visualizzazione

    CONNESSIONI, DISPOSITIVI DI COMANDO E VISUALIZZAZIONE MIC INPUT Ingresso microfono bilanciato (combo XLR/jack da 6,3 mm). È anche possibile utilizzare un cavo microfono non bilanciato (jack mono). L’ingresso del microfono dispone di un filtro integrato da 100 Hz per rumore di calpestio, che sopprime i segnali di bassa frequenza indesiderati. NOTA: l’ingresso del microfono non è...
  • Page 72 ® Il mixer del sistema array MAUI 5 GO (100) è dotato di Bluetooth. Grazie a questa funzione, sul sistema di altoparlanti MAUI 5 GO (100) è possibile riprodurre i file audio di un altro dispositivo Bluetooth (ad esempio smartphone), a condizione che la distanza massima tra i due dispositivi non superi i 10 metri circa.
  • Page 73 LINE INPUT LEFT/RIGHT Ingresso di linea bilanciato con presa combo XLR/jack da 6,3 mm, (sinistro/destro) per il collegamento di un dispositivo di riproduzione (ad es. mixer o tastiere). Se si collega una fonte di segnale mono, utilizzare l'ingresso della linea LEFT/MONO. SYSTEM OUTPUT Uscita di linea bilanciata con connettore XLR maschio per il controllo di ulteriori sistemi di altoparlanti MAUI5 GO (100).

  • Page 74: Lecc Dsp Di Ld Systems

    MAIN LEVEL. LECC DSP DI LD SYSTEMS COSA SIGNIFICA IL NOME LECC DSP DI LD SYSTEMS? DSP è l'acronimo di Digital Signal Processing (elaborazione digitale dei segnali), mentre LECC sta per Limiter, EQ, Compressor e Crossover (limitatore, equalizzatore, compressore e crossover).

  • Page 75: Esempio Di Cablaggio

    ESEMPIO DI CABLAGGIO Esempio di modalità mono...
  • Page 76 Esempio di modalità stereo Unità principale Ampliamento stereo Stesse impostazioni dell’unità principale Massimo...

  • Page 77: Accessori Opzionali

    ACCESSORI OPZIONALI Borsa di trasporto per max. 4 elementi a colonna Custodia per il subwoofer LDM5SATBAG LDM5SUBPC Elemento a colonna con batteria integrata (28,8 V / 3200 mAh) LDMAUI5GO100BC (nero) LDMAUI5GO100BCW (bianco) Elemento a colonna con batteria integrata (28,8 V / 5100 mAh) Dock di ricarica per caricare la batteria LDMAUI5GOBC (nero) (Adattatore di carica con sistema elettronico di...

  • Page 78: Dichiarazioni Del Produttore

    Peso totale: 12,8 kg Peso totale: 12,4 kg Caratteristiche: Elaborazione di segnali LD LECC DSP (limitatore, equalizzatore, compressore, crossover), filtro Hi Boost, filtro taglia bassi a 100 Hz all'entrata del Mic, connessione agevole con connettore multipin, Bluetooth , modalità standby ®...
  • Page 79 简体中文 购买我们的产品是您正确的选择！ 本产品在极高的质量要求下研发制造， 可确保长年平稳运作。 LD Systems享誉全球、 经验丰富， 是一家高品质音频设备制 造商。 请仔细阅读这本使用说明书， 以便您能尽快以最佳方式使用LD Systems的产品。 关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM 请按照用途使用本产品！ 本产品是一种适用于活动的设备！ 本产品为专业活动研发， 不适用于私人家庭场合。 此外， 本产品须由掌握活动技术专业知识且具备资格的专业人士使用。 使用本产品时不得违反规定的技术数据和操作条件！ 如未按规定使用本产品而导致任何损害或第三方对人身和财产造成损害， 我方概不负责！ 安全须知 1.请仔细通读这本使用说明书。 2.请将所有信息和说明妥善保存。 3.请按照说明中的指示进行操作。 4.请注意所有的警告提示。 请勿移除设备上的安全提示或其它信息。 5.请按照说明中规定的方法使用本设备。 6.请将设备放置在稳固、 合适的三脚架或固定装置上 （固定安装方式） 。 确保墙面支架安装正确， 安全牢固。 确保本设备安 装牢固， 不会滑落。 7.进行安装时请注意本国适用的安全规定。...
  • Page 80 注意 禁止移除盖板， 否则存在触电危险。 设备内部的部件不得由用户自行修理或维护。 仅 允许具备资格的服务人员进行维护修理工作。 带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压， 可能会引起触电。 带感叹号的等腰三角形表示重要的操作和维护说明。 警告！ 这个符号表示表面烫热。 设备运行期间， 外壳的某些部分可能会很热。 设备使用完毕后请至少等待10分 钟， 使其冷却后再触摸或移动。 警告！ 本设备可用于最高海拔2000米的高度。 警告！ 本设备不适用于热带气候地区。 注意音频设备的高音量！ 本设备适用于专业用途。 本设备商用时， 应遵守本国适用的事故预防性规定和准则。 作为制造商， Adam Hall公司在法律 上有义务明确提醒您可能存在的健康风险。 过高的音量和长时间强音负荷会导致听力受损： 使用本产品时可能产生很高 的声压级 （SPL） ， 会造成音乐人、 工作人员和听众受到不可逆转的听力损伤。 请避免长时间 受到音量高于90dB的负荷。 蓄电池安全 1.切勿将蓄电池电极放在导体附近， 例如钥匙、 首饰或其他物品。 否则可能会引起蓄电池短路， 进而导致人体受伤和烧伤。 2.禁止改变蓄电池触点的极性。...
  • Page 81 • 如需为柱式元件的集成式电池充电， 请将柱式元件连接至重低音扬声器 （或充电底座） ， 然后再连接到主电源。 重低音扬 声器在开机和关机时请保持充电状态。 • MAUI 5 GO： 充电约 3 小时， 即可从 0% 充到 100%。 • MAUI 5 GO 100： 充电约 2 小时， 即可从 0% 充到 100%。 • 蓄电池管理系统能够保护设备避免过度充电和深度放电的危险。 • 请勿在温度低于 0°C 或高于 40°C 的环境下为射灯电池充电。 • 设备的使用温度必须在 0°C 至 40°C 之间。...
  • Page 82      连接与运行 在设备上既可以调节整个扬声器系统的音量， 也可以调节重低音音箱相对于整体音量的比例。 播放器设备既可以通过对 称电缆， 也可以通过非对称电缆 （XLR/6.3毫米插孔/微型插孔） 与扬声器系统相连。 系统中集成的4信道混频器提供了麦克 风输入、 高阻抗乐器设备 （如电声吉他） 输入、 线路电平播放器设备输入以及蓝牙单元。 重低音音箱配有XLR插口的对称线 路输出端 （系统输出） ， 可供系统扩展。...
  • Page 83 接口、 操作和显示元件 麦克风输入 麦克风输入 对称麦克风电缆输入 （XLR/6.3毫米组合插孔） 。 也可使用非对称麦克风电缆 （单声道插孔） 。 麦克风输入端内置100赫兹的 重低音滤波器， 可抑制干扰性低频信号。 提示： 麦克风输入端没有连接幻象电源。 高阻抗输入 高阻抗输入 6.3毫米插口的高阻抗单声道输入端， 用于连接电声吉他或电吉他。 带有3.5毫米插口的立体声线路输入端， 用于连接MP3播放器或其它播放器设备。 MP3和蓝牙接口可同时使用， 音量比例 必须在播放器设备上调节。 使用单个MAUI5 GO (100) 设备时， 请启用单声道预设 （参见第14条） 。 蓝牙® / MP3 蓝牙® / MP3 蓝牙模块或MP3输入的音量调节器。 向左旋转降低音量， 向右旋转提高音量。 MP3和蓝牙输入端可同时使用， 音量比例必 须在播放器设备上调节。...
  • Page 84 后， MAUI 5 GO (100) 扬声器系统的蓝牙模块会自动关闭。 系统单声道/立体声 系统单声道/立体声 按键和LED指示灯， 用于启用单声道和立体声的运行方式。 单声道： 使用单个MAUI 5 GO (100) 扬声器系统时， 请启用单声道预设 （按下按键， 使MONO的LED灯亮起） 。 此时， 与 系统连接的立体声信号会在内部混合为单声道。 使用第二台MAUI 5 GO (100) 扬声器系统作为单声道扩展时， 请使用 一根对称XLR线缆将主单元的线路输出端SYSTEM OUTPUT与扩展单元的线路输入端INPUT LEFT/MONO连接起来。 立体声： 使用两台MAUI5 GO (100) 扬声器系统作为立体声设备时， 请启用立体声预设 （按下按键， 使STEREO的LED 灯亮起）...
  • Page 85 线路输入， 左/右 线路输入， 左/右 带有XLR/6.3毫米组合插口的对称线路输入端 （左/右） ， 用于连接播放器设备 （如混音器、 键盘） 。 连接单声道信号源时， 请 使用左/单声道 （LEFT/MONO） 线路输入。 系统输出 系统输出 XLR公插座的对称线路输出， 用于控制其它的MAUI 5 GO (100) 扬声器系统。 电源插座和保险丝座 电源插座和保险丝座 IEC电源插座， 内置保险丝座。 本产品供货范围包括一根匹配的电源线。 重要提示： 更换保险丝时请使用型号和电流值相同的保险丝。 务必注意外壳上压印的信息。 如果保险丝反复被熔断， 请联 系授权服务中心。 电源开关/充电 电源开关/充电 这个开关无论在哪个位置上都不表示系统已与电网断开。 只有拔下电源插头才表示 设备已全极断电。 开关处于ON位置表示系统播放准备就绪， 这时可以是未接电源通过蓄电池运行， 也可以是连接电源运...

  • Page 86: Ld Systems Lecc Dsp

    MAUI5 GO (100) 扬声器系统具有待机模式， 设备在15分钟内没有识别到输入信号就会自动启动待机模式。 扬声器会自 动转为静音， PROTECT-LED灯开始闪烁。 一旦识别到输入信号， 系统会自动切换到正常运行模式， 结束静音状态， PRO- TECT-LED灯停止闪烁。 信号识别的截获点位于总音量调节器之前。 LD SYSTEMS LECC DSP LD SYSTEMS LECC DSP是什么意思？ LD SYSTEMS LECC DSP是什么意思？ DSP是Digital Signal Processing （ 数字信号处理） 的缩写， LECC分别指限幅器 （Limiter） 、 等化器 （EQ） 、 压缩器 （Com- pressor）...
  • Page 87 接线示例 单声道运行方式示例...
  • Page 88 立体声运行方式示例 立体声运行方式示例 主单元 立体声扩展 与主单元设置相同 最大...
  • Page 89 可选配件 便携包， 最多可装4个音柱单元 重低音音箱的保护罩 LDM5SATBAG LDM5SUBPC 音柱单元， 内置蓄电池 （28.8V / 3200mAh） LDMAUI5GO100BC （黑色） LDMAUI5GO100BCW （白色） 音柱单元， 内置蓄电池 （28.8V / 5100mAh） 充电座， 用于蓄电池充电 LDMAUI5GOBC （黑色） （充电适配器， 带有充电装置和电源件） LDMAUI5GOBCW （白色） LDMAUI5GOCD 技术参数 型号： LDMAUI5GO(W) LDMAUI5GO100(W) 类型： 超紧凑型柱式扩音系统， 带蓄电池和混频器 重低音音箱： 1 x 8"低音反射式 线阵音柱系统：...
  • Page 90 间隔柱单元： 0.9 kg 间隔柱单元： 0.9 kg 扬声器音柱单元： 1.3 kg 扬声器音柱单元： 1.3 kg 总重量： 12.8 kg 总重量： 12.4 kg 特征： 信号处理： LD LECC DSP （限幅器、 均衡器、 压缩器、 分频器） ， 高音增强， 麦克风 信道中的100Hz高通滤波器 （重低音滤波器） ， 便于连接的多针连接器 （多极插 塞连接器） ， Bluetooth , 待机模式 ®...
  • Page 91 制造商声明 制造商质保与责任范围 我们当前适用的质保条款和责任范围请参见： https://cdn-shop.adamhall.com/media/pdf/MANUFACTU- RERS-DECLARATIONS_LD_SYSTEMS.pdf。 有关售后服务事宜请联系： Adam Hall GmbH， Adam-Hall-Str. 1 ， 61267 Neu Anspach / 电子邮件： Info@adamhall.com / +49 (0)6081 / 9419-0。 废弃处理本产品的正确方法 （适用于欧盟国家以及其他采取垃圾分类的欧洲国家） 产品或其附属文件上的这一符号表示， 该设备在使用期结束 后不得与普通的生活垃圾一同丢弃， 避免在不受控制的废弃物处理过程中造成环境或人身损害。 请将本产品与其它 废弃物分开处理， 使其得到回收， 促进可持续性经济循环。 作为个人， 您可通过出售该产品的经销商或通过相应的当地政 府机构获取环保处理废弃物的相关信息。 作为商业用户， 请联系您的供货商， 必要时请查看协议中规定的设备废弃处理条 件。 本产品不得与其它商用垃圾一同丢弃。 FCC 声明...
  • Page 92 繁體中文 首先祝賀您做出正確的選擇 ！ 本設備依照最高品質標準開發製造 ， 確保長期工作而無故障 。 LD 系統充分體現出我們作為高品質音頻產品製造商所具備 之聲譽和長期的經驗 。 請仔細閱讀本操作說明書 ， 讓您儘快掌控您新的 LD 系統之使用 。 有關 LD 系統之更多資訊 ， 請存取我們網站 ： WWW.LD-SYSTEMS.COM 僅按設計用途使用 ！ 此產品乃專為活動而設的裝置 ！ 此產品為專業活動而設 ， 不適用於私人住宅 ！ 此外 ， 此產品必須由擁有活動技術的專業人士使用 ！ 除指定技術數據及操作情況外 ， 請勿使用該產品 ！...
  • Page 93 注意 切勿取下蓋板 ， 否則會有觸電危險 。 設備內沒有可由操作者修理或維護之部件 。 只有 合格之維修人員方可執行維護和維修作業 。 帶有閃電圖示之等邊三角形警告標誌 ， 表示設備內部具有未經絕緣的危險電壓 ， 可能會導致觸電危險 。 帶有驚嘆號之等邊三角形標誌 ， 表明重要的操作和維護說明 。 警告 ！ 此圖示表示表面炙熱 。 在運行過程中 ， 殼體的某些部分可能會很熱 。 僅應在使用完畢至少冷卻 10分鐘之 後 ， 方可觸碰或移動 。 警告 ！ 本設備僅適合用於海拔高度不超過 2000 公尺之處 。 警告...
  • Page 94 音的理想裝置 。 四個部分組成的的機身輕盈 ， 非常易於運輸 。 此外 ， 有賴特定的多 PIN連接器 ， 裝置在幾秒內即能使用 。 驅 動器的線陣列佈局帶來極闊音色及傳播範圍 。 而且 ， 有了出色的系統授回電阻便完全無需獨立監聽喇叭 。 該喇叭系統採用 LD Systems的LECC DSP ， 配備多頻段限制器 、 均衡器 、 壓縮器和分頻網絡 ， 在所有應用程式提供無與倫比的音質 。 已整 合的4通道混音器為輸入通道 、 和音 、 重低音以及可變高音提升提供個別音量控制 ， 從而完成快速平衡的聲音設定 。...
  • Page 95      連接和操作 在設備上 ， 整個系統的音量以及超低音揚聲器的音量均可根據總音量進行調整 。 可經由對稱和非對稱電纜 （XLR/6.3公釐 插孔/微型插孔） 連接音源播放機 。 一體式4信道混頻器帶有一個麥克風輸入端 、 一個用於電結他等的高阻抗樂器輸入端 、 一個帶有線路電平的音源播放機輸入端 ， 以及一個藍牙單元 。 超低音揚聲器帶有對稱線路輸出及XLR插孔 （系統輸出） ， 可 以擴展系統 。...
  • Page 96 高阻抗輸入 高阻抗輸入 帶有用於電聲或電結他的6.3公釐插頭插孔的高阻抗單聲道輸入 。 帶有3.5公釐插孔的立體身歷聲線路輸入 ， 用於MP3播放機或其他音源播放機 。 如果需要 ， 可同時使用MP3和藍牙兩個輸 入 ， 必須在播放設備上調整音量比率 。 使用單個MAUI 5 GO (100) 系統時 ， 啟用單聲道預設 （請參閱第14項） 。 藍牙® / MP3 藍牙® / MP3 藍牙模組或MP3輸入的音量控制 。 向左旋轉減小音量 ， 向右旋轉增大音量 。 如果需要 ， 可同時使用藍牙和MP3兩個輸入 ，...
  • Page 97 保持連接 （HOLD TO LINK） 若將內置藍牙單元與一個藍牙設備配對連接 ， 按住保持連接 （HOLD TO LINK） 按鈕大約3秒鐘 ， 直至藍牙指示燈有節奏性 閃爍 （大約3 Hz） ， 便已在藍牙設備上啟用藍牙 ， 并在使用者介面上搜尋可用設備 。 選擇條目 「LD MAUI 5 GO」 ， 從而將藍牙 設備與藍牙單元連接 ， 然後即可開始播放曲目 。 若要結束連接 ， 再次按住保持連接 （HOLD TO LINK） 按鈕大約3秒鐘即可 。 若藍牙連接中斷 （例如 ，...
  • Page 98 左/右線路輸入 （LINE INPUT LEFT / RIGHT） 左/右線路輸入 （LINE INPUT LEFT / RIGHT） 帶有XLR/ 6.3公釐插頭組合插孔 （左/右） 的對稱線路輸入端 ， 用於連接音源播放機 （例如 ： 混頻器 、 鍵盤） 。 連接單聲道訊號 源時 ， 請使用該線路輸入端 （左/單聲道） 。 系統輸出 （SYSTEM OUTPUT） 系統輸出 （SYSTEM OUTPUT） 對稱性線路輸出帶有XLR插孔 ， 用於控制另外的MAUI5 GO揚聲器系統 。 電源接座和保險絲座...

  • Page 99: Ld系統的Lecc Dsp （Ld Systems Lecc Dsp

    MAUI5 GO (100) 音箱具待機模式 ， 如系統在約 15 分鐘內未偵測到任何輸入訊號 ， 則會自動啟動待機模式 。 音箱會自動 靜音 ， PROTECT LED 燈則開始閃爍 。 在系統偵測到輸入訊號時 ， 將再次自動轉換到正常工作模式 ， 停止靜音 ， 且 PRO- TECT LED 燈停止閃爍 。 可偵測訊號的分接點位於 MAIN LEVEL （主電平） 控制器前 。 LD系統的LECC DSP （LD SYSTEMS LECC DSP） LD Systems LECC DSP是什麼含義？ LD Systems LECC DSP是什麼含義？...
  • Page 100 立體身歷聲模式示例 主單元 立體身歷聲擴展 與主單元相同的設定 最大...
  • Page 101 可選附件 4音柱元件運輸箱 超低音揚聲器防護罩 LDM5SATBAG LDM5SUBPC 帶一體式電池的音柱元件 （28.8V / 3200mAh） LDMAUI5GO100BC （黑色） LDMAUI5GO100BCW （白色） 帶一體式電池的音柱元件 （28.8V / 5100mAh） 電池充電用充電底座 LDMAUI5GOBC （黑色） （帶充電電子設備和電源的充電適配器） LDMAUI5GOBCW （白色） LDMAUI5GOCD 技術規格 型號說明 ： LDMAUI5GO(W) LDMAUI5GO100(W) 類型 ： 帶電池和混頻器的超緊湊型柱式PA系統 超低音揚聲器 ： 1 x 8" 低音反射式 音柱陣列系統 4 x 2.8" 放大器...
  • Page 102 揚聲器-音柱元件 ： 1.3 kg 總重量 ： 12.8 kg 總重量 ： 12.4 kg 特性 ： 訊號處理 ： LD LECC DSP （限制器 、 等化器 、 壓縮器 、 分頻器） ， 高音增強 ， 麥克 風信道中的100 Hz高通 （低截止濾波器） ， 多針連接器型便捷連接 ， 藍牙 ， 待 ®...
  • Page 103 製造商聲明 產品保固和責任限制 我們目前的保護條件和責任限制 ， 請查閱 ： https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEC- LARATIONS_LD_SYSTEMS.pdf 。 在服務情況下 ， 請聯絡 ： Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / 電郵 ： info@adamhall.com / +49 (0) 6081 / 9419-0 。 本產品的之正確處置 （適用於歐盟和其他歐洲國家的垃圾分類系統） 產品或相關文件上之此標誌表示此裝置不得在產品壽命結束時與一 般生活垃圾一同處置 ， 應避免由於不受控制的廢棄物造成環境破壞或人身傷害 。 請將此產品獨立於其他垃圾加以處 置...
  • Page 104 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 10...
