Summary of Contents for LD MAUI 28 G2

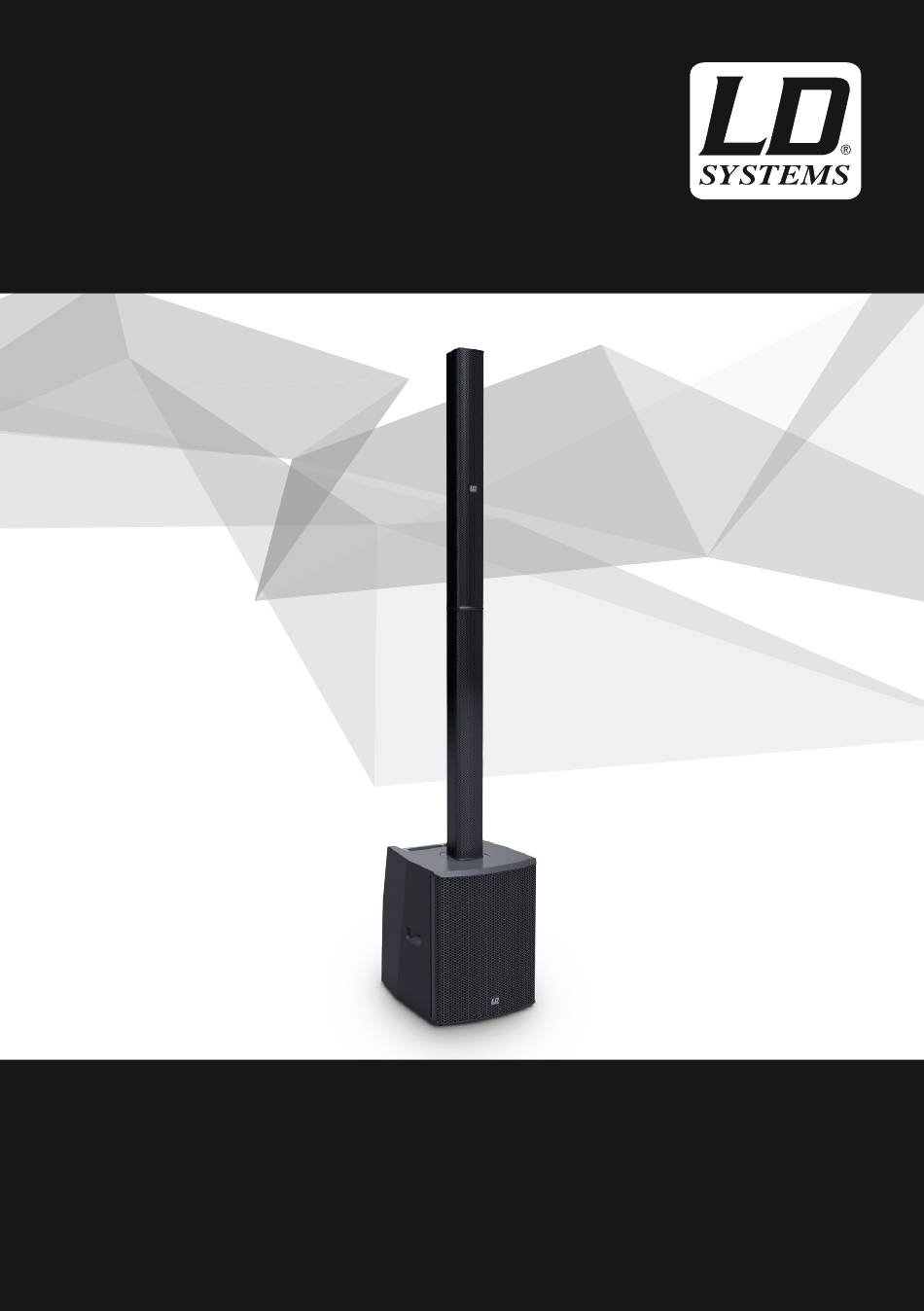

- Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 操作说明书 操作說明書 MAUI 28 G2 COMPACT COLUMN PA SYSTEM WITH MIXER AND BLUETOOTH ® LDMAUI28G2 / LDMAUI28G2W...
-
Page 2: Table Of Contents
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO / 目录 / 目錄 ENGLISH POLSKI PREVENTIVE MEASURES ŚRODKI OSTROŻNOŚCI 50-51 INTRODUCTION WPROWADZENIE 51-52 CONNECTIONS, CONTROLS AND INDICATORS ZŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI 53-56 CABLING EXAMPLES 9-10 PRZYKŁADOWE KONFIGURACJE PODŁĄCZENIA KABLI 57-58 OPTIONAL ACCESSORIES OPCJONALNE AKCESORIA... -
Page 3: English
YOU‘VE MADE THE RIGHT CHOICE! We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly. -
Page 4: Introduction
Class D amplification for increa- ® sed power, punch and lighter weight. The line array design, BEM-optimized waveguides and LD Systems’ innovative DynX® DSP technology result in distortion-free high definition sound with uniform dispersion and maximum coverage. - Page 5 GENERAL INSTRUCTIONS speaker column Before startup, the subwoofer of the LD Systems MAUI28G2 array system must be placed upright on its feet, on a flat surface. Never operate your system on a trolley, as there is a risk that the entire system might be unstable. Accidents and damage may result. To ensure ade- quate cooling, during operation a minimum distance of 50 cm must be maintained between the back of the subwoofer and other objects such as walls for example.
-
Page 6: Connections, Controls And Indicators
CONNECTIONS, CONTROLS AND INDICATORS SUB LEVEL Adjusting the volume ratio of the subwoofer to the column loudspeaker. MAIN LEVEL Overall volume adjustment. The subwoofer volume is also adjusted in accordance with the preset level on the SUB LEVEL controller. INDICATOR LEDS ON: Lights up once the system is properly connected to the power mains and switched on. - Page 7 MIC LEVEL Volume controller for the microphone channel. When turned to the left, the volume is lowered, when turned to the right, it is increased. LINE IN (RCA R + L) Unbalanced stereo line input with RCA sockets for connecting an external audio source (e.g. CD player, keyboard). Both line inputs N 9 and N ...
- Page 8 Bluetooth LED flashes (approx. 3 Hz), enable Bluetooth on your Bluetooth device and search for available devices on the user interface. Select “LD MAUI28G2” and pair your Bluetooth device with the internal Bluetooth device. The playback can now start. To end the connection, press and hold the HOLD TO LINK button again for approx.
-
Page 9: Cabling Examples
WHAT DOES LD SYSTEMS DynX DSP STAND FOR? ® DSP stands for Digital Signal Processing, DynX comprises the Limiter, EQ, Compressor and Crossover features. The digital signal process- ® ing ensures maximum audio performance with maximum clarity and protects the PA system from overload. - Page 10 Example of Stereo operating mode. Main unit Stereo expansion Maximum Same settings as on the main unit...
-
Page 11: Optional Accessories
OPTIONAL ACCESSORIES LDM28G2SATBAG: Carrying bag for LDMAUI28G2 speaker column LDM28G2SUBPC: Protective cover for LDMAUI28G2 subwoofer LDM28G2CB: Castor board for LDMAUI28G2 subwoofer LDMG2SPS: Stand for LDMAUIG2 speaker column, black LDMG2SPSW: Stand for LDMAUIG2 speaker column, white LDMG2IK1: Installation Set for wall mounting the LDMAUIG2 speaker column (flat mounting) - black LDMG2IK1W: Installation Set for wall mounting the LDMAUIG2 speaker column (flat mounting) - white LDMG2IK2:... - Page 12 Tweeter Magnet: Neodymium Tweeter Brand: Custom made Tweeter Voice Coil: 1" Tweeter Voice Coil (mm): 25.4 mm Loudspeaker Inputs: Speaker Input Connections: Custom-made multi-pin Cabinet Construction Mid/High: Closed Mid/Hi System Cabinet Material: Aluminium Mid/Hi System Cabinet Surface: HD coating Mid/Hi System Width: 96 mm Mid/Hi System Height: 780/ 795 mm...
-
Page 13: Manufacturer Information
MANUFACTURER´S DECLARATIONS MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY You can find our current warranty conditions and limitations of liability at: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. To request warranty service for a product, please contact Adam Hall GmbH, Daimler Straße 9, 61267 Neu Anspach / Email: Info@adamhall.com / +49 (0)6081 / 9419-0. CORRECT DISPOSAL OF THIS PRODUCT (valid in the European Union and other European countries with a differentiated waste collection system) This symbol on the product, or on its documents indicates that the device may not be treated as household waste. -
Page 14: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Page 15: Einführung
-Säulensystems wird Ihr Bandleben deutlich einfacher: Unsere PA-Komplettlösung kommt jetzt ® mit Class-D-Verstärkung und bietet damit eine höhere Leistung, einen satteren Punch und ein geringeres Gewicht. Dank Line-Array-Konfi- guration, BEM-optimierten Waveguides und LD Systems’ innovativer DynX -DSP-Technologie liefert sie einen verzerrungsfreien High-Defini- ®... - Page 16 ALLGEMEINE HINWEISE Lautsprechersäule Der Subwoofer des LD Systems MAUI28G2 Array-Systems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Füße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt.
-
Page 17: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE SUB LEVEL Einstellung des Lautstärkeverhältnisses des Subwoofers zum Säulenlautsprecher. MAIN LEVEL Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am SUB LEVEL Pegelsteller mitgeregelt. ANZEIGE LEDS ON: Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt. - Page 18 MIC LEVEL Lautstärkeregler für den Mikrofon-Kanal. Nach links gedreht wird der Lautstärkepegel verringert, nach rechts gedreht angehoben. LINE IN (CINCH R + L) Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschließen eines Zuspielgeräts (z.B. CD-Player, Keyboard). Die beiden Line-Ein- gänge Nr. 9 und 10 können bei Bedarf simultan genutzt werden, das Lautstärkenverhältnis muss an den Zuspielgeräten eingestellt werden. LINE IN (XLR / 6,3 mm Klinke Combo R + L) Symmetrischer Stereo-Line-Eingang mit XLR / 6,3 mm Klinke Combo-Buchsen zum Anschließen eines Zuspielgeräts (z.B.
- Page 19 3 Sekunden bis die Bluetooth-LED rythmisch blinkt (ca. 3 Hz), aktivieren Bluetooth auf Ihrem Bluetooth-Gerät und suchen auf der Benutzeroberfläche nach verfügbaren Geräten. Wählen Sie den Eintrag „LD MAUI28G2“ und koppeln damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit. Die Titelwiedergabe kann nun gestartet werden. Um die Verbindung zu beenden, drücken und halten Sie den HOLD TO LINK-Taster abermals für ca.
- Page 20 WAS BEDEUTET LD SYSTEMS DynX® DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), DynX® beinhaltet die Funktionen Limiter, EQ, Kompressor und Frequenzweiche. Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung.
-
Page 21: Verkabelungsbeispiele
VERKABELUNGSBEISPIELE Beispiel für die Mono-Betriebsart... - Page 22 Beispiel für die Stereo-Betriebsart Haupt-Einheit Stereo-Erweiterung Maximum Gleiche Einstellungen wie Haupt-Einheit...
-
Page 23: Optionales Zubehör
OPTIONALES ZUBEHÖR LDM28G2SATBAG: Transporttasche für LDMAUI28G2 Lautsprechersäule LDM28G2SUBPC: Schutzhülle für LDMAUI28G2 Subwoofer LDM28G2CB: Rollbrett für LDMAUI28G2 Subwoofer LDMG2SPS: Stativ für LDMAUIG2 Lautsprechersäule - schwarz LDMG2SPSW: Stativ für LDMAUIG2 Lautsprechersäule - weiß LDMG2IK1: Installations-Set für die Wandmontage der LDMAUIG2 Lautsprechersäule (Flachmontage) - schwarz LDMG2IK1W: Installations-Set für die Wandmontage der LDMAUIG2 Lautsprechersäule (Flachmontage) - weiß... - Page 24 Größe Hochtöner: 2 x 1" Abmessungen Hochtöner (mm): 25,4 mm Magnettyp Hochtöner: Neodym Marke Hochtöner: Custom-Modell Schwingspule Hochtöner: 1" Abmessungen Schwingspule 25,4 mm Hochtöner (mm): Lautsprechereingänge: Anschlusstyp Lautsprechereingänge: Spezieller Multipin-Anschluss Gehäusekonstruktion Mittel-/ Geschlossen Hochtöner-System: Gehäusematerial Mittel-/ Aluminium Hochtöner-System: Gehäuseoberfläche Mittel-/ HD-Beschichtung Hochtöner-System: Breite Mittel-/Hochtöner-System:...
-
Page 25: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. -
Page 26: Français
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gam- me. -
Page 27: Introduction
33. Débranchez la fiche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période. ATTENTION : Ne démontez jamais le couvercle de l‘appareil, vous risquez de recevoir un choc électrique. L‘appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l‘utilisateur. - Page 28 éteignez-le toujours en premier. MONTAGE Le système de sonorisation LD Systems MAUI28G2 se compose de trois parties : A. Le caisson de basses, intégrant toute l'électronique nécessaire aux différentes parties composant le système.
-
Page 29: Connecteurs, Contrôles Et Indicateurs
CONNECTEURS, CONTRÔLES ET INDICATEURS SUB LEVEL Réglage du niveau du caisson de basses par rapport à celui de la colonne. MAIN LEVEL Réglage du volume général Le niveau du caisson de basses se règle indépendamment, via le potentiomètre SUB LEVEL. INDICATEURS LED ON : Cet indicateur s’allume lorsque l’appareil est correctement relié... - Page 30 MIC LEVEL Potentiomètre de réglage de volume de l’entrée micro. Tournez-le vers la gauche pour réduire la sensibilité, vers la droite pour l’augmenter. LINE IN (CINCH R + L) Entrée ligne asymétrique avec connecteurs cinch, pour branchement d’une source de signal externe (lecteur de CD, clavier...). Vous pouvez utiliser simultanément les entrées ligne n°9 et 10 ;...
- Page 31 ® fonction Bluetooth sur le lecteur externe, et examinez, sur son interface utilisateur, les appareils disponibles. Choisissez l’entrée «LD ® MAUI28G2», puis couplez votre appareil Bluetooth avec le récepteur du MAUI. Vous pouvez alors lancer la lecture du titre. Pour désactiver la liaison Bluetooth, maintenez enfoncée la touche HOLD TO LINK pendant environ 3 secondes.
- Page 32 POWER ON / OFF Interrupteur On/Off pour la tension d’alimentation de l’appareil. QUE SIGNIFIE LE SIGLE «DSP DynX®» LD SYSTEMS ? DSP est l’abréviation de Digital Signal Processing (traitement numérique de signal) ; DynX® est l’abréviation de Limiteur, Égaliseur, Compresseur et Crossover (filtre actif). Ce traitement numérique de signal garantit une restitution audio d’une qualité optimale, avec un maximum de clarté, et assure en parallèle la protection du système de sonorisation contre toute surcharge.
-
Page 33: Exemples De Câblage
EXEMPLES DE CÂBLAGE Exemple pour le mode de fonctionnement Mono... - Page 34 Exemple pour le mode de fonctionnement Stereo Système principal Système extension pour la stéréo Maximum Réglages identiques à ceux du système principal...
-
Page 35: Accessoires Optionnels
ACCESSOIRES OPTIONNELS LDM28G2SATBAG : Sac de transport pour colonne LDMAUI28G2 LDM28G2SUBPC : Housse de protection pour caisson de basses du LDMAUI28G2 LDM28G2CB : Chariot à roulettes pour caisson de basses du LDMAUI28G2 LDMG2SPS : Pied pour colonne LDMAUIG2 – noir LDMG2SPSW : Pied pour colonne LDMAUIG2 –... - Page 36 Pavillon : Guide d’ondes BEM optimisé, à directivité constante Diamètre Tweeter : 2 x 1" Diamètre Tweeter : 25,4 mm Matériau Aimant Tweeter : Néodyme Marque Tweeter : Diamètre Bobine Mobile Tweeter : 1" Diamètre Bobine Mobile Tweeter : 25,4 mm Nombre d'entrées haut-parleur : Connecteurs d'entrée haut-parleur : Multipoints propriétaire...
-
Page 37: Déclarations
Résolution numérique des convertis- 24 bits seurs A/N et N/A : Fréquence d’échantillonnage 48 kHz interne : Rapport S/B : 100 dB DECLARATIONS GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. -
Page 38: Español
Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. -
Page 39: Introducción
D con más potencia y pegada en un equipo más ligero. El diseño de line array, las guías de ondas optimizadas mediante el método de elementos de contorno (BEM) y la innovadora tecnología DSP DynX de LD Systems producen un sonido de alta definición sin distorsiones, con ®... - Page 40 INFORMACIÓN GENERAL superior Antes de ponerlo en funcionamiento, el subwoofer del sistema de array MAUI28G2 de LD Systems debe colocarse sobre una superficie plana, apoyado verticalmente sobre sus pies. No haga funcionar el sistema sobre una plataforma de transporte, debido al riesgo de que todo el sistema se mueva sin control, ocasionando accidentes y desperfectos.
-
Page 41: Conexiones, Controles E Indicadores
CONEXIONES, CONTROLES E INDICADORES SUB LEVEL Permite ajustar el volumen del subwoofer respecto al de los altavoces de la columna. MAIN LEVEL Ajuste del volumen general. El volumen del subwoofer se ajusta con el control SUB LEVEL. INDICADORES LED ON: Se ilumina si el equipo está encendido y correctamente enchufado a la red eléctrica. SIGNAL: Se ilumina cuando el equipo tiene señal de audio. - Page 42 MIC LEVEL Control de nivel del canal de micrófono. Girar a la izquierda para reducir el nivel y a la derecha para aumentarlo. LINE IN (RCA R + L) Entrada de línea estéreo no balanceada por RCA para la conexión de un equipo, como un reproductor de CD o un teclado. Si es necesario, pueden usarse las dos entradas de línea, 9 y 10, de forma simultánea;...
- Page 43 3 segundos hasta que el LED de Bluetooth empiece a parpadear rítmicamente (3 Hz aprox.), active Bluetooth en su dispositivo Bluetooth y busque los dispositivos disponibles en la interfaz de usuario. Seleccione la opción «LD MAUI28G2» para emparejar su dispositivo Bluetooth con el módulo Bluetooth.
- Page 44 ¿QUÉ ES EL PROCESADOR DSP DynX DE LD SYSTEMS? ® DSP es la sigla en inglés de «Digital Signal Processing», o procesado digital de señales, mientras que DynX incluye las funciones de ® limitador, ecualizador, compresor y crossover. El procesado digital de señales consigue una perfecta reproducción del sonido con la máxima definición y protege al sistema de PA contra las sobrecargas.
-
Page 45: Ejemplos De Cableado
EJEMPLOS DE CABLEADO Ejemplo de configuración mono... - Page 46 Ejemplo de configuración estéreo Sistema principal 2.º sistema estéreo Nivel máximo Mismos ajustes que en el sistema principal...
-
Page 47: Accesorios Opcionales
ACCESORIOS OPCIONALES LDM28G2SATBAG: Bolsa de transporte para la columna de altavoces LDMAUI28G2 LDM28G2SUBPC: Funda protectora para el subwoofer LDMAUI28G2 LDM28G2CB: Plataforma de transporte para el subwoofer LDMAUI28G2 LDMG2SPS: Trípode para la columna de altavoces LDMAUIG2 - negro LDMG2SPSW: Trípode para la columna de altavoces LDMAUIG2 - blanco LDMG2IK1: Kit de montaje en pared para la columna de altavoces LDMAUIG2 (enrasado) - negro LDMG2IK1W:... - Page 48 Tamaño de tweeter (mm): 25,4 mm Imán de tweeter: Neodimio Marca de tweeter: Custom Made Bobina de tweeter: 1" Bobina de tweeter (mm): 25,4 mm Entradas de altavoz: Conectores de la entrada de altavoz: Conector multipin especial Construcción de la caja de medios/ Cerrada altos: Material de la caja de medios/altos:...
-
Page 49: Declaración Del Fabricante
DECLARACIÓN DEL FABRICANTE GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: http://www.adamhall.com/media/shop/downloads/docu- ments/manufacturersdeclarations.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach (Alemania); correo electrónico Info@adamhall.com; +49 (0)6081 / 9419-0. ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá... -
Page 50: Polski
Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM ŚRODKI OSTROŻNOŚCI 1. -
Page 51: Wprowadzenie
Systemy kolumn all-in-one MAUI® nie od dziś ułatwiają organizację koncertów. Teraz ich kolejna generacja została wyposażona we wzmacniacz klasy D, zapewniający zwiększenie mocy i superatrakcyjny wygląd przy zmniejszonej masie. Zestawienie line array, falowody z optymalizacją BEM i innowacyjna technologia DynX® DSP marki LD Systems umożliwiają uzyskanie wolnego od zniekształceń dźwięku HD o równomiernym rozproszeniu i maksymalnym pokryciu. - Page 52 Nie ustawiać subwoofera na stole. Aby uniknąć niepożądanych zakłóceń przy włączaniu podłączonych urządzeń, zawsze należy włączać system jako ostatnie i wyłączać jako pierwsze urządzenie. MONTAŻ System Array MAUI28G2 firmy LD Systems składa się z trzech elementów: A. subwoofera ze zintegrowanym układem elektronicznym obsługującym wszystkie elementy systemu, B.
-
Page 53: Złącza, Elementy Obsługi I Wskaźniki
ZŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI SUB LEVEL Ustawianie stosunku głośności subwoofera i głośnika kolumnowego. MAIN LEVEL Regulacja głośności ogólnej. Głośność subwoofera regulowana jest zgodnie z ustawieniami regulatora poziomu SUB LEVEL. WSKAŹNIKI LED ON: zapala się, gdy urządzenie jest prawidłowo podłączone do sieci elektrycznej i włączone. SIGNAL: zapala się, gdy do urządzenia zostanie doprowadzony sygnał... - Page 54 MIC LEVEL Regulator głośności kanału mikrofonowego. Obrót w lewo powoduje zmniejszenie, a obrót w prawo – zwiększenie poziomu głośności. LINE IN (CINCH R + L) Niesymetryczne wejście liniowe stereo z gniazdami cinch do podłączenia urządzenia źródłowego (np. odtwarzacza CD, keyboardu). W razie potrzeby oba wejścia liniowe (nr 9 i 10) mogą...
- Page 55 LED sygnału Bluetooth nie zacznie rytmicznie pulsować (ok. 3 Hz). Następnie należy aktywować moduł Bluetooth na swoim urządzeniu Bluetooth i wyszukać dostępne urządzenia. Wybrać pozycję „LD MAUI28G2” i sparować urządzenie Bluetooth z modułem Bluetooth systemu. Teraz można rozpocząć odtwarzanie plików audio. Aby zakończyć połączenie, należy ponownie nacisnąć i przytrzymać...
- Page 56 CZYM JEST TECHNOLOGIA DynX® DSP FIRMY LD SYSTEMS? DSP to skrót od Digital Signal Processing (Cyfrowe Przetwarzanie Sygnałów), a technologia DynX® obejmuje następujące funkcje: limiter, korektor dźwięku, kompresor i zwrotnica głośnikowa. Cyfrowe przetwarzanie sygnałów gwarantuje optymalne odtwarzanie sygnału audio z maksymalną...
-
Page 57: Przykładowe Konfiguracje Podłączenia Kabli
PRZYKŁADOWE KONFIGURACJE PODŁĄCZENIA KABLI Przykładowa konfiguracja dla trybu pracy mono... - Page 58 Przykładowa konfiguracja dla trybu pracy stereo Jednostka główna Praca w trybie rozszerzenia stereo Maksimum Takie same ustawienia jak w przypadku jednostki głównej...
-
Page 59: Opcjonalne Akcesoria
OPCJONALNE AKCESORIA LDM28G2SATBAG: torba transportowa na kolumnę głośnikową LDMAUI28G2 LDM28G2SUBPC: pokrowiec ochronny na subwoofer LDMAUI28G2 LDM28G2CB: wózek na kółkach do przewożenia subwoofera LDMAUI28G2 LDMG2SPS: statyw do kolumny głośnikowej LDMAUIG2, czarny LDMG2SPSW: statyw do kolumny głośnikowej LDMAUIG2, biały LDMG2IK1: zestaw instalacyjny do montażu ściennego kolumny głośnikowej LDMAUIG2 (montaż równolegle do ściany), czarny LDMG2IK1W: zestaw instalacyjny do montażu ściennego kolumny głośnikowej LDMAUIG2 (montaż... - Page 60 Tuba głośnikowa: falowód stałej kierunkowości (CD) zoptymalizowany zgodnie z metodą elementów brzegowych (BEM) Wielkość przetwornika wysokotonowego: 2 x 1” Wielkość przetwornika wysokotonowego (mm): 25,4 mm Magnes przetwornika wysokotonowego: neodymowy Marka przetwornika wysokotonowego: wykonany specjalnie do systemu Cewka drgająca przetwornika wysokotonowego: 1”...
-
Page 61: Deklaracje Producenta
DEKLARACJE PRODUCENTA GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: http://www.adamhall. com/media/shop/downloads/documents/manufacturersdeclarations.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0. PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU (Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produk- cie lub związanych z nim dokumentach wskazuje, iż... -
Page 62: Italiano
Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems. -
Page 63: Introduzione
D che offre maggiore potenza e grinta con un peso inferiore. Una progettazione in Line Array, guide d’onda ottimizzate grazie al metodo BEM e una tecnologia DSP DyneX innovativa di LD System generano un suono ad alta definizione senza distorsioni con un livello di dispersione ®... - Page 64 NOTE GENERALI superiore Prima di mettere in funzione il subwoofer del sistema array MAUI28G2 di LD Systems, collocarlo in posizione verticale su una superficie piana facendolo appoggiare sui piedini. Non utilizzare mai il sistema quando si trova su un carrello di trasporto per evitare possibili spostamenti incontrollati che potrebbero avere come conseguenza danni e infortuni.
-
Page 65: Connessioni, Elementi Di Comando E Visualizzazione
CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE SUB LEVEL Impostazione del rapporto di volume del subwoofer e dell’altoparlante a colonna. MAIN LEVEL Impostazione del volume generale. Il volume dei subwoofer si regola in base alla preimpostazione con il controllo SUB LEVEL. INDICATORI LED ON: Si accende se il dispositivo è... - Page 66 MIC LEVEL Regolatore di volume audio per il canale microfono. Ruotare a sinistra per ridurre il volume, a destra per aumentarlo. LINE IN (RCA R + L) Ingresso di linea stereo non bilanciato con prese RCA per il collegamento di un dispositivo di riproduzione (come lettore CD, tastiera). Se neces- sario, gli ingressi di linea 9 e 10 si possono utilizzare contemporaneamente, impostando il rapporto del volume sul dispositivo di riproduzione.
- Page 67 HOLD TO LINK, fino a quando il LED Bluetooth lampeggia ritmicamente (circa 3 Hz), attivare il Bluetooth sul proprio dispositivo Bluetooth e cercare i dispositivi disponibili sull’interfaccia utente. Selezionare l’opzione “LD MAUI28G2” e utilizzarlo per accoppiare il dispositivo Bluetooth con l’unità Bluetooth. Ora è possibile avviare la riproduzione delle tracce. Per scollegarlo, premere e mantenere premuto brevemente il tasto HOLD TO LINK per circa 3 secondi.
- Page 68 COSA SIGNIFICA DynX DSP di LD SYSTEMS? ® DSP è l’acronimo di Digital Signal Processing (elaborazione digitale dei segnali); DynX contiene le funzioni Limiter, EQ, Compressor e ® Crossover (limitatore, equalizzatore, compressore e crossover). L’elaborazione digitale dei segnali ottimizza la riproduzione, assicurandone la massima chiarezza, proteggendo nel contempo il sistema PA dal sovraccarico.
-
Page 69: Esempio Di Cablaggio
ESEMPIO DI CABLAGGIO Esempio di modalità di funzionamento mono... - Page 70 Esempio di modalità di funzionamento stereo Unità principale Ampliamento stereo Massimo Stesse impostazioni dell’unità principale...
-
Page 71: Accessori Opzionali
ACCESSORI OPZIONALI LDM28G2SATBAG: Borsa di trasporto per altoparlante a colonna LDMAUI28G2 LDM28G2SUBPC: Custodia per il subwoofer LDMAUI28G2 LDM28G2CB: Carrello per il subwoofer LDMAUI28G2 LDMG2SPS: Stativo per altoparlante a colonna LDMAUIG2 - nero LDMG2SPSW: Stativo per altoparlante a colonna LDMAUIG2 - bianco LDMG2IK1: Set di installazione per il montaggio a muro della colonna altoparlante LDMAUIG2 (montaggio a filo) - nero LDMG2IK1W:... - Page 72 Dimensioni tweeter (mm): 25.4 mm Magnete tweeter: Neodimio Marca tweeter: Custom Made Bobina tweeter: 1" Bobina tweeter (mm): 25.4 mm Ingressi altoparlante: Connettori dell’ingresso dell’alto- Multipin Custom Made parlante: Struttura cassa toni medi/alti: Chiuso Materiale cassa sistema toni medi/ Alluminio alti: Superficie cassa sistema toni medi/ HD coating...
-
Page 73: Dichiarazioni Del Fabbricante
DICHIARAZIONI DEL PRODUTTORE MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0. CORRETTO SMALTIMENTO DEL PRODOTTO (In vigore nell‘Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti,... - Page 74 简体中文 购买我们的产品是您正确的选择！ 本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设 备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。 关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM 安全须知 1.请仔细通读这本使用说明书。 2.请将所有信息和说明妥善保存。 3.请按照说明中的指示进行操作。 4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。 5.请按照说明中规定的方法使用本设备。 6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设 备安装牢固，不会滑落。 7.进行安装时请注意本国适用的安全规定。 8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。 9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。 10.请勿堵塞通风口。 11. 务请与设备周围和上方至少保持 20 厘米的距离。 12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！ 13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。 14.确保不会有物体落入设备。 15.仅使用制造商推荐和规定的配件操作本设备。 16.请勿打开、改动设备。 17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。 18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。 19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（ 若设备正在运行）。本设备只允许由授权的专业人员进行维修。 20.请使用干布擦拭设备。 21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。 22.请勿将塑料袋放置在儿童接触范围内。 23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效 对于带电源线的设备 24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。 25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。...
- Page 75 警告！本设备可用于最高海拔2000米的高度。 警告！本设备不适用于热带气候地区。 注意音频设备的高音量！ 本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法 律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生 很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间 受到音量高于90dB的负荷。 引言 我们的最新一代MAUI 柱式音箱系统将令您的乐团生活更加简单：现在我们扩音系统的完整解决方案包含一个D类功 ® 放，因而性能更强大、声音更有力、重量更轻。该产品采用线阵结构、BEM优化导波管和LD Systems的创新DynX ® DSP技术，提供无失真的高清晰度音质，覆盖均匀广泛。...
- Page 76 C. 上部 一般说明 扬声器音柱 LD Systems MAUI28G2线性阵列扬声器系统的重低音音箱必须在使用之前将 其支脚垂直放置在平坦的表面上。切勿将扬声器系统放置在滚轮车上，这会使 整个系统存在失控风险，进而造成事故和损伤。为了确保能够充分散热，在使 用时应使重低音音箱的背面与墙面等其它物体之间至少保持50厘米的距离。 请确保扬声器系统以及连接在系统上的混频器、CD播放机等设备的音频和电 源连接正确无误。仅使用直径匹配且完好无损的电线，并将电线卷完全展开。 必要时使用电缆过线桥，避免因电线松散而被绊倒。切勿将设备直接放置在边 缘处。请勿将重低音音箱放置在桌子上。为了避免开启相连设备时发出噪音， 请将本系统作为最后一个开启且第一个关闭的设备。 安装 LD Systems MAUI28G2线性阵列扬声器系统由三个部分组成： A. 重低音音箱，集成了所有系统组件的电子装置。 B. 扬声器音柱，上下底面带有接口。 C. 扬声器音柱，下底面有接口。 B. 下部 扬声器音柱 重低音音箱放置好后，将内置8个中音扬声器的下部音柱装在重低音音箱上， 然后将内置8个中音扬声器和高音扬声器的上部音柱装在下部音柱上（请注意 重低音音箱和扬声器音柱上的符号标记，见图）。使用钢质导销可使安装过程 更加容易，同时确保安全稳固。使用可选配件，可将整个扬声器音柱安装在墙 面或三脚架上（各有2种方式）与音箱分开使用。 重要提示：请注意，安装在重低音音箱上时，应始终使用两个音柱单元，切勿 只使用最上面的音柱单元，否则自动识别功能为防止系统受损会将其静音。分 开安装时请注意，应始终使用两个音柱单元，切勿只使用最上面的音柱单元， 否则自动识别功能无法正常运作，系统可能会受损。 连接与运行 在设备上既可以调节整个扬声器系统的音量，也可以调节重低音音箱相对于...
-
Page 77: 接口、操作和显示元件
接口、操作和显示元件 低音音量 调节重低音音箱相对于音柱扬声器的音量比例。 总音量 调节总音量。重低音音箱的音量会根据低音音量调节器上的预设进行同步调节。 LED指示灯 启动：设备与电源连接正确且已开启时，该指示灯亮起。 信号：设备与音频信号相连时，该指示灯亮起。在总音量调节器之前获得信号。 限幅：扬声器系统在上限区域运行时，该指示灯亮起。如果指示灯瞬时闪烁，则无关紧要。为了保护扬声器系统，过 高的信号电平会由系统内置的限幅器平缓下调。限幅器指示灯长时间亮起时，请将音量调低。如果忽视该信号，可能 会导致音质失真，损坏扬声器系统。 保护：扬声器系统过载或过热时，该指示灯亮起。功放会自动转为静音。达到正常运行条件几分钟后，设备会自动回 到正常运行模式。 设置 各LED指示灯显示墙面安装、三脚架安装 或重低音音箱安装 的运行方式。以不同安装方式使用扬声器音 柱时，系统会自动加载优化的DSP设置，也会自动调整至相应的LED指示灯。 单声道/立体声 各LED指示灯显示单声道和立体声的运行方式。 单声道：使用单个MAUI28G2设备时，请启用单声道预设（按下6号键SYSTEM，指示灯MONO亮起）。此时，与系统 连接的立体声信号会在内部混合为单声道。关于系统扩展和线缆连接的示例请参见本说明书的“接线示例”。 立体声：使用两个MAUI28G2设备作为立体声音响设备时，请启用立体声预设（按下6号键SYSTEM， 指示灯STEREO亮起），使用左右两边的线路输入（9号左右LINE IN的Cinch插口，或者10号左右LINE IN的XLR/6.3 毫米组合插入接口）连接播放器设备（如CD播放机、混音器等），通过SYSTEM OUT线路输出端控制立体声扩展单 元。使用蓝牙 单元作为播放器设备时（如智能手机、平板电脑），也请使用SYSTEM OUT线路输出端控制立体声扩 ® 展单元。关于系统扩展和线缆连接的示例请参见本说明书的“接线示例”。 系统 该按键用于切换单声道和立体声。启用某个运行方式后，相应的LED指示灯就会亮起（5号）。 麦克风输入 对称麦克风电缆输入，XLR/6.3毫米组合插入接口（单声道）。也可使用非对称麦克风电缆 （单声道插孔）。麦克风输入端内置低切滤波器（Low-cut），可抑制干扰性低频 信号，防止发生声反馈。 提示：麦克风输入端没有连接幻象电源。... - Page 78 麦克风音量 麦克风信道的音量调节器。向左旋转降低音量，向右旋转提高音量。 线路输入（左右CINCH） 带有Cinch插口的非对称立体声线路输入端，用于连接播放器设备（如CD播放机、键盘）。9号和10号线路输入端可同 时使用，音量比例必须在播放器设备上调节。 线路输入（左右XLR/6.3毫米组合插孔） 带有XLR/6.3毫米组合插口的对称立体声线路输入端，用于连接播放器设备（如混音器、键盘）。9号和10号线路输入 端可同时使用，音量比例必须在播放器设备上调节。 线路音量 线路信道的音量调节器（9号和10号）。向左旋转降低音量，向右旋转提高音量。 高阻抗输入 6.3毫米插口的高阻抗单声道输入端，用于连接原声吉他或电吉他。高阻抗输入端内置低切滤波器（Low-cut），可抑 制干扰性低频信号，防止发生声反馈。 高阻抗音量 高阻抗信道的音量调节器。向左旋转降低音量，向右旋转提高音量。 MP3输入 带有3.5毫米插口的立体声线路输入端，用于连接MP3播放器或其它播放器设备。MP3和蓝牙 接口可同时使用，音量 ® 比例必须在播放器设备上调节。...
- Page 79 蓝牙 ® LDMAUI28G2线阵系统的混频器配有蓝牙，也就是说，另一个蓝牙设备（如智能手机、平板电脑）中的音频文件可以 在MAUI28G2线阵系统中播放（两个设备最大间距为10米左右）。如果没有连接带内部蓝牙单元的蓝牙设备，蓝色的 蓝牙LED指示灯就不会显示；在建立连接过程中LED会以大约3Hz的频率闪烁；蓝牙LED指示灯常亮时，表示蓝牙连接 已建立，可启动播放音乐。可通过蓝牙 音量调节器（16号）或在播放器设备上进行音量调节。 ® 要将内部蓝牙单元与蓝牙设备连接时，请按下HOLD TO LINK键并保持3秒钟，直至蓝牙LED指示灯开始有规律地闪烁 （大约3Hz频率），然后开启您蓝牙设备上的蓝牙功能，在用户界面上查找可用设备。选择“LD MAUI28G2”，将蓝牙 设备与系统的蓝牙单元相连。现在可以启动播放音乐。要结束连接时，请再次按下HOLD TO LINK键并保持约3秒钟。 蓝牙连接断开时（例如超过连接距离），蓝牙LED指示灯熄灭。90秒钟内可以自动重新建立连接（当蓝牙设备再次处 于连接距离内时）。连接断开超过90秒后，MAUI28G2线阵系统的蓝牙模块会自动关闭。 MP3/蓝牙音量 MP3信道和蓝牙单元的音量调节器。向左旋转降低音量， 向右旋转提高音量。 系统输出 对称线路输出，3针XLR插口。 如果启用单声道运行方式（第5点单声道/立体声），系统会混合所有输入信道并以单声道方式输出。 选择单声道运行方式，并使用SYSTEM OUT线路输出，控制另一个MAUI28G2单声道单元。 如果启用立体声运行方式（第5点单声道/立体声），所有立体声输入端（9、10、14、15号）的左信道将在内部进行处 理，再由MAUI28G2线阵系统播放，所有立体声输入端的右信道会通过SYSTEM OUT线路输出端输出，控制作为外部 扩展立体声的另一个MAUI28G2单元。麦克风输入和高阻抗输入的单声道混合音频以相同的比例在内部左信道和外部 右信道播放。 提示：为了在立体声扩展时达到与主单元相同的音量和音质，请将立体声扩展的线路音量调节器向右旋转到底（最 大），并将低音音量和总音量调节到与主单元的低音音量和总音量相同的位置。 低音输出 3针XLR插口的对称线路输出，用于控制外部有源重低音音箱。该信号在低音音量调节器SUB LEVEL后获取，因此与 该调节器密切相关的。 电源插座和保险丝座 IEC电源插座，内置保险丝座。本产品供货范围包括一根匹配的电源线。 重要提示：更换保险丝时请使用型号和电流值相同的保险丝。务必注意外壳上压印的信息。如果保险丝反复被熔断，...
- Page 80 LD SYSTEMS DynX DSP是什么意思？ ® DSP是Digital Signal Processing（数字信号处理）的缩写，DynX®包含了限幅器、等化器、压缩器和分频器的功能。 数字信号处理能够确保音频播放的最佳效果和最大清晰度，同时保护扩音系统不受到过度负荷。 DynX DSP的具体作用是什么？ ® 限幅器功能可保护扬声器，防止由于过度调音而造成的音质失真。分别用于中低音区域和高音区域的限幅器能够在电 平超过某个阈值时减弱信号，防止对音质产生负面影响。三个彼此衔接的频率范围各有一个专门优化的限幅器（多波 段限幅器）。通过这一方式，扬声器系统可在整体较大的声压级下运行，因为极端的信号峰值会被自动减弱，因此无 需降低总音量。 多波段等化器负责处理整个频率范围，优化扬声器系统的整体音质。 分频器根据频率范围将音频信号分配到相应的扬声器中，即重低音音箱及线阵音柱的中音和高音扬声器。分频器的振 幅和运行时间经过优化，可均匀输出所有频率，同时被听众接收。 接线示例 单声道运行方式示例...
- Page 81 立体声运行方式示例 主单元 立体声扩展 最大 与主单元设置相同...
- Page 82 可选配件 LDM28G2SATBAG： LDMAUI28G2扬声器音柱的便携包 LDM28G2SUBPC： LDMAUI28G2重低音音箱的保护罩 LDM28G2CB： LDMAUI28G2重低音音箱的滑轮板 LDMG2SPS： LDMAUIG2扬声器音柱的三脚架，黑色 LDMG2SPSW： LDMAUIG2扬声器音柱的三脚架，白色 LDMG2IK1： LDMAUIG2扬声器音柱墙面安装套件（平面安装），黑色 LDMG2IK1W： LDMAUIG2扬声器音柱墙面安装套件（平面安装），白色 LDMG2IK2： LDMAUIG2扬声器音柱墙面安装套件（角度可调），黑色 LDMG2IK2W： LDMAUIG2扬声器音柱墙面安装套件（角度可调），白色 技术参数 型号： LDMAUI28G2(W) 产品类型： 柱式扩音系统 类型： 有源 颜色： LDMAUI28G2 – 黑色 LDMAUI28G2W – 白色 最大声压级（峰值）： 126dB 频响范围： 45 – 20,000Hz 辐射角（水平x垂直）： 120°...
- Page 83 高音扬声器磁铁类型： 钕磁铁 高音扬声器品牌： 定制 高音扬声器音圈： 1" 高音扬声器音圈规格（mm）： 25.4mm 扬声器输入： 扬声器输入端接口类型： 特殊的多针接口 中音/高音扬声器系统的外壳 密闭式 设计： 中音/高音扬声器系统的外壳 铝质 材料： 中音/高音扬声器系统的外壳 HD涂层 表面： 中音/高音扬声器系统宽度： 96mm 中音/高音扬声器系统高度： 780/795mm 中音/高音扬声器系统深度： 104mm 中音/高音扬声器系统重量： 5.6/5.6kg 功放模块（集成在重低音音箱中） 功放： 3分频，D类 系统的放大功率（RMS）： 1000W 系统的放大功率（峰值）： 2000W 保护： 多波段限幅器，过热保护，短路保护，直流保护 散热： 对流降温 操作元件： 麦克风音量、重低音音箱音量、线路音量、MP3/蓝牙音量、高阻抗音量、输出音量...
- Page 84 制造商声明 制造商质保与责任范围 我们当前适用的质保条件和责任范围请参见：http://www.adamhall.com/media/shop/downloads/documents/manufac- turersdeclarations.pdf。有关售后服务事宜请联系：Adam Hall GmbH，Daimlerstraße 9，61267 Neu Anspach / 电子 邮件：Info@adamhall.com / +49 (0)6081 / 9419-0。 废弃处理本产品的正确方法 （适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结 束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与 其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应 的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设 备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。 CE符合性声明 Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）： 无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代 低电压指令（2014/35/EU） 电磁兼容指令（2014/30/EU） RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令） 完整的符合性声明请参见www.adamhall.com。 您也可以发送邮件至info@adamhall.com询问信息。...
- Page 85 繁體中文 首先祝賀您做出正確的選擇！ 本設備依照最高品質標準開發製造，確保長期工作而無故障。LD 系統充分體現出我們作為高品質音頻產品製造商所具 備之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的 LD 系統之使用。 有關 LD 系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM 安全注意事項 1.請仔細閱讀本手冊。 2.請將所有資訊和說明書妥善存放在安全之處。 3.請依照按照說明進行操作。 4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。 5.僅應依照設計用途使用本產品。 6.僅使用穩固、合適之三腳架（固定式安裝時）。確保牆壁式支架正確安裝並固定。確認設備牢固安裝，不會掉落。 7.在安裝期間應遵照您所在國家地區之安全法律規章。 8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並 且不會過熱。 9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。 10.通風孔不得堵塞。 11.在裝置周圍和上方保持至少 20 公分距離。 12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！ 13.確保不會有滴水或濺水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。 14.請確保不會沒有物體可以落入設備。 15.僅使用製造商建議和提供的配件。 16.請勿打開設備，請勿變動設備。 17.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。 18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。 19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從 電源插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。 20.僅應使用乾布擦拭清潔此設備。 21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。 22.塑膠袋必須存放於孩童無法接觸到之處。 23. 請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。 對於附帶電源連接的設備...
- Page 86 鐘之後，方可觸碰或移動。 警告！本設備僅適合用於海拔高度不超過 2000 公尺之處。 警告！本設備不適合用於熱帶氣候。 注意：本設備為高音量音訊產品！ 本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造 商，Adam Hall 有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過 程中，會產生很高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於 90 分貝以上 的高音量電平環境。 引言 藉助最新一代的 MAUI 音柱系統，您的樂隊生活更加簡便灑脫：我們的 PA 完整的解決方案，現在自帶 D 類功放，可 ® 以提供更高的性能、更深入的衝擊和更小的重量。由於採用直線陣列配置，BEM 優化的波導和 LD 系統的創新 DynX® DSP技術，實現無失真的高清晰度之音響，且均勻分佈，確保最大範圍。...
- Page 87 C. 上部 一般說明 揚聲器音柱 在調試前，須將 LD 系統之 MAUI28G2 陣列系統的低音炮垂直置於其系統基部 平面上。請勿在滾動車上操作該系統，因為存在因整個系統失控而造成移動的 風險，從而可能會導致事故和損壞。為了確保足夠冷卻，操作時必須在超低音 揚聲器背面與牆壁等其他類似物件之間至少保持50厘米的距離。 請確保系統以及所連接的混頻器、CD播放機等設備與合適音頻及電源連接器 連接。請僅使用直徑合適且未损坏的纜線，并總是將纜線卷完全展開。必要時 請使用纜線橋架，以避免因鬆動電纜絆倒的情況。切勿將此設備安裝在邊緣 上。請勿將低音炮放置在桌上。為了在打開所連接的設備時避免不必要的背景 噪音，請總是將您的系統在所有設備中作為最後一個打開并作為第一個關閉。 安装 該 LD 系統之 MAUI28G2 陣列系統由三個组件構成： A. 具備針對所有系統組件的集成電子裝置的超低音揚聲器。 B. 在頂面和底面有連接器的揚聲器音柱。 C. 底面有連接器的揚聲器音柱。 B. 下部 在超低音揚聲器放置到所需位置之後，將帶有 8 個中音揚聲器的下揚聲器音柱 揚聲器音柱 插接到超低音揚聲器上，然後將帶有 8 個中音揚聲器的上揚聲器音柱和高音單 元放置其上（請注意，超低音揚聲器和揚聲器音柱的圖示，參見圖示）。鋼質...
- Page 88 連接、操作及顯示元件 超低音電平（SUB LEVEL） 依照柱式揚聲器調整超低音揚聲的音響比例。 主電平（MAIN LEVEL） 調整總音量。根據SUB LEVEL電平控制器上的預設調整超低音揚聲音量。 LED 指示燈 ON（開啟）：燈亮時，表明設備與電網正確連接，並已接通電源。 SIGNAL（訊號）：亮起時，表示設備上有音頻信號。在MAIN LEVEL控制器之前獲得信號。 LIMIT（限制）：亮起時，表示揚聲器系統在上限區域運行。LED的瞬時閃爍並不重要。為了保護系統，內置限制器會 將過高的信號電平平缓地調低。如限制器LED亮得更長久或更穩定，可將音量電平降低。如不遵守規則會導致聲響播 放失真和揚聲器系統損壞。 PROTECT（保護）：當系統過載/過熱亮起。該放大器自動靜音。達到正常運行條件後，該裝置在幾分鐘後重新返回 到正常工作模式。 SETUP（設定） LED 用於指示牆壁式或三腳架安裝操作模式 ，或超低音揚聲裝配 。優化的 DSP 設置自動加載，以適 合揚聲器音柱在各安裝類型中的使用，也自動執行轉換為相對應的 LED 顯示。 MONO / STEREO（單聲道/立體聲） 單聲道或立體聲模式的 LED 顯示。 MONO（單聲道）：若您使用單獨一套 MAUI28G2 系統，應啟用單聲道預設（按下第 6 項 SYSTEM 按鈕，MONO（ 單聲道）指示燈應亮起）。相鄰的立體聲訊號現已添加到單聲道內。在本手冊「接線示例」章節中，可查閱系統的擴...
- Page 89 MIC LEVEL（麥克風電平） 麥克風聲道的音量控制。向左轉動，音量降低；向右轉動，音量提高。 LINE IN（RCA R + L）（線路輸入） 非平衡立體聲線路輸入，帶有 RCA 插頭，用於連接播放設備（例如，CD 播放機、鍵盤）。如果需要，可同時使用第 9 和第 10 項兩個線路輸入，必須在播放設備上調整音量比率。 LINE IN（XLR/6.3 mm 插孔組合插孔 R + L）（線路輸入） 帶有 XLR/6.3 mm 插孔組合插孔 R + L 的對稱線路輸入，用於連接播放器（例如：混音器、鍵盤）。如果需要，可同 時使用第 9 和第 10 項兩個線路輸入，必須在播放設備上調整音量比率。 LINE LEVEL（線路電平） 線路信道的音量控制（第 9 和第 10 項）。向左轉動，音量降低；向右轉動，音量提高。 HI-Z INPUT（高阻抗輸入）...
- Page 90 在 MAUI28G2 陣列系統上播放（兩個設備之間的最大距離約為 10 公尺）。如果沒有藍牙設備連接到內部藍牙單元， 該藍牙藍色 LED 不顯示訊號，而在配對待機時，LED 以大約 3Hz 的頻率穩定閃爍，若藍牙 LED 持久亮起，則存在藍 牙連接，即可開始播放曲目。藉助藍牙 音量控制器（第16項），或在來源播放機上，進行音量調整。 ® 若將內置藍牙單元與一個藍牙設備配對連接，按住 HOLD TO LINK 按鈕大約 3 秒鐘，直至藍牙指示燈穩定閃爍（大 約 3 赫茲），便已在藍牙設備上啟用藍牙，並在使用者界面上搜索可用設備。選擇條目“LD MAUI28G2”，從而將藍牙 設備與藍牙單元連接，然後即可開始播放曲目。若要結束連接，再次按住 HOLD TO LINK 按鈕大約 3 秒鐘。如果藍牙 連接中斷（例如，超出有效範圍），藍牙LED指示燈熄滅。在約90秒內連接可自動恢復（藍牙設備再次回到有效範圍 內）。若中斷時間超過 90 秒鐘，MAUI28G2 陣列系統的藍牙模組會自動關閉。 MP3/BLUETOOTH LEVEL（MP3/藍牙電平） MP3 聲道和藍牙設備的音量控制。向左轉動，音量降低；向右轉動，音量提高。...
- Page 91 LD SYSTEMS DynX DSP 是什麼意思？ ® DSP 是數位訊號處理（Digital Signal Processing）的縮寫，DynX 包括功能限制器、等化器、壓縮器和分頻器。數字 ® 訊號處理確保最大清晰度的最佳音頻播放，同時對PA系統起過載保護作用。 DynX DSP 的作用究竟是什麼？ ® 限制器的功能是保護揚聲器，並防止超載造成的扭曲。當電平超過可能帶來負面效應的數值時，對於低音、中音和高 音範圍的單獨限制器會使訊號衰減。對應三個彼此緊密連接的频率範圍中的一個，每個限制器受到優化（多頻限制 器）。該系統能以這種方式在更高整體聲壓下工作，因為極端訊號峰會自動衰減，而總音量不需要降低。 多頻帶等化器處理整個频率範圍，並優化該系統的整體聲響。 分頻器依照各揚聲器的頻率範圍，以及超低音揚聲器或陣列柱中的中音和高音揚聲器分配音頻訊號。分頻器的幅度和 持續時間優化確保均勻輸出所有頻率，並同時到達收聽者。 接線示例 單聲道模式示例...
- Page 92 立體身歷聲模式示例 主單元 立體身歷聲擴展 最大 與主單元的相同的設定...
- Page 93 可選附件 LDM28G2SATBAG： LDMAUI28G2 揚聲器音柱的運輸箱 LDM28G2SUBPC： LDMAUI28G2 低音炮防護罩 LDM28G2CB： LDMAUI28G2 低音炮小車 LDMG2SPS： LDMAUIG2 揚聲器音柱三腳架 - 黑色 LDMG2SPSW： LDMAUIG2 揚聲器音柱三腳架 - 白色 LDMG2IK1： LDMAUIG2 揚聲器音柱墻壁式安裝（平式安裝）安裝套件 - 黑色 LDMG2IK1W： LDMAUIG2 揚聲器音柱墻壁式安裝（平式安裝）安裝套件 - 白色 LDMG2IK2： LDMAUIG2 揚聲器音柱墻壁式安裝（角度可調）安裝套件 - 黑色 LDMG2IK2W： LDMAUIG2 揚聲器音柱墻壁式安裝（角度可調）安裝套件 - 白色 技術規格...
- Page 94 高音揚聲器尺寸： 2 x 1" 高音揚聲器外形尺寸（mm）： 25.4 mm 高音揚聲器磁體類型： 銣磁體 高音揚聲器標識： 訂製模組 高音揚聲器音圈： 1" 高音揚聲器音圈外形尺寸 25.4 mm （mm）： 揚聲器電平輸入： 音箱輸入連接類型： 專用多針連接器 中音/高音系統箱體結構： 封閉式 中音/高音系統箱體材料： 鋁質 中音/高音系統箱體表面： HD 塗料 中音/高音系統寬度： 96 mm 中音/高音系統高度： 780 / 795 mm 中音/高音系統深度： 104 mm 中音/高音系統重量： 5.6 / 5.6 kg 放大器模組（整合在低音炮內）...
- Page 95 製造商聲明 產品保固和責任限制 我們目前的保護條件和責任限制，請查閱：http://www.adamhall.com/media/shop/downloads/documents/manufactur- ersdeclarations.pdf。在服務情況下，請聯絡：Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach 電郵：info@adamhall.com / +49 (0) 6081 / 9419-0。 本產品的之正確處置 （適用於歐盟和其他歐洲國家的垃圾分類系統）產品或相關文件上之此標誌表示此設備不得在產品壽命結束時與 一般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾 加以處置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方 當局，可獲取有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的設備處置條 件。此產品不得與其他商業垃圾一起處置。 CE 認證 Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）： R&TTE（1999/5/EC）或 2017 年 6 月起 RED（2014/53/EU） 低電壓指令（2014/35/EU） EMC 指令（2014/30/EU） RoHS（2011/65/EU） 完整的聲明請查閱：www.adamhall.com。...
- Page 96 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 03...
