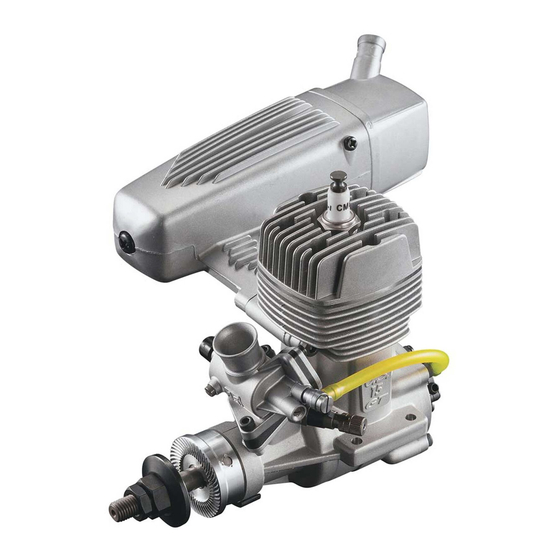

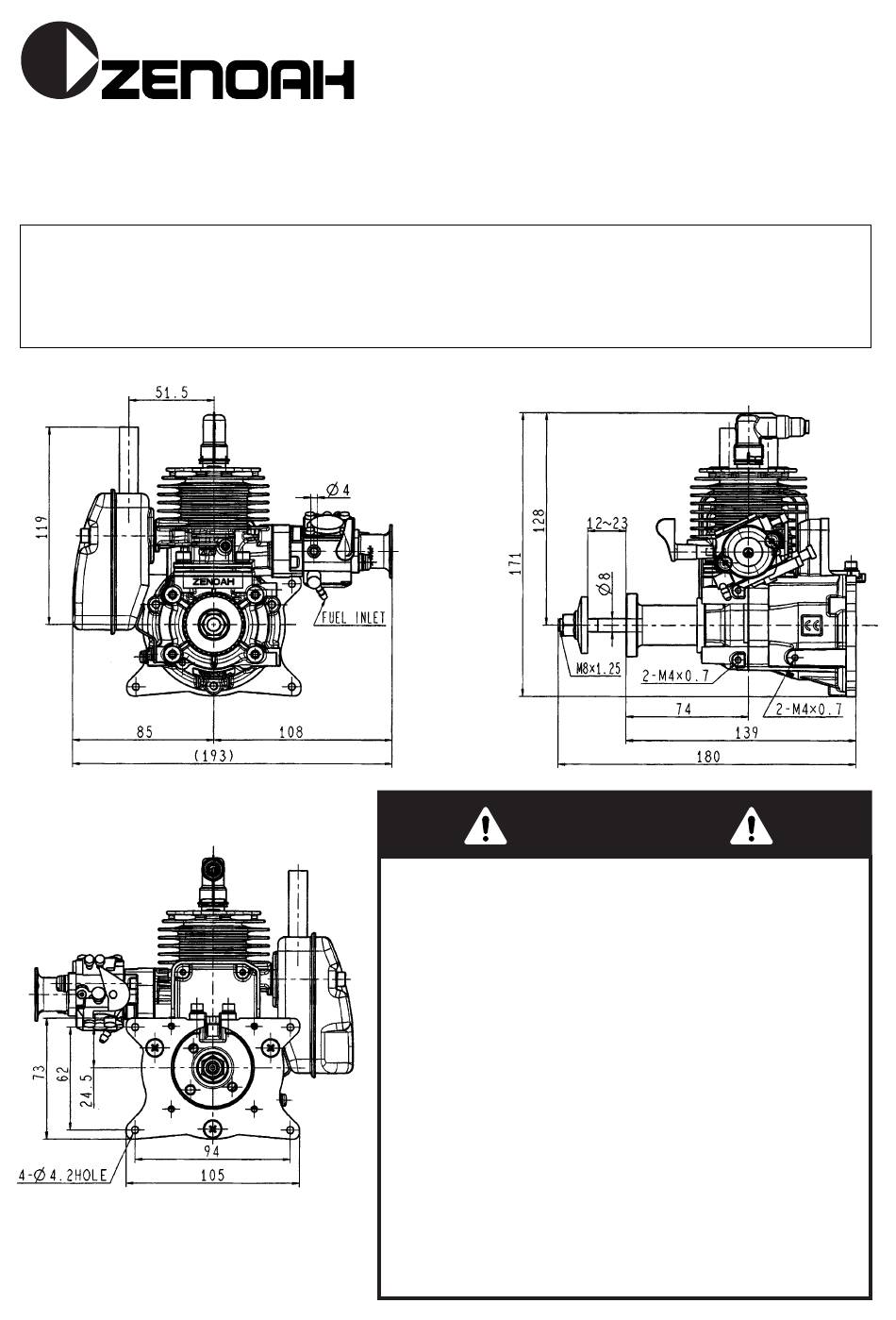

OWNER'S SERVICE MANUAL
MODEL:
G260PU-EI – for radio control Airplane
WARNING
• These engines are designed for radio
controlled products.
• When replacing parts, use only parts
which have been certified by Zenoah.
• Zenoah assumes that no responsibility for
these engines that are modified or used for
any other applications.
• Purchaser has all responsibility against
any laws and regulations existing in the
countries, Zenoah is exempt from such
laws and regulations.
• Read and completely understand this
OWNER'S SERVICE MANUAL before
operating these engines.
848-ES5-93A0 (812)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G260PU-EI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Zenoah G260PU-EI

  • Page 1 848-ES5-93A0 (812) OWNER’S SERVICE MANUAL MODEL: G260PU-EI – for radio control Airplane WARNING • These engines are designed for radio controlled products. • When replacing parts, use only parts which have been certified by Zenoah. • Zenoah assumes that no responsibility for these engines that are modified or used for any other applications.
  • Page 2: Safety Precautions

    1. Safety Precautions • This manual describes the engine. For its mounting and control, see the instruction manual for the model airplane. • Engine is designed for use on model airplane. If it is used for any other purpose, we cannot be responsible for its reliability, safety and any laws/regulations in the countries.
  • Page 3: Engine Assembling

    2. Engine Assembling The carburetor, muffler, air-funnel and sensor are not assembled at factory. Make sure that the assembling for such parts are done according to the 2.1 and 2.2. Carburetor muffler and air-funnel assembling Fig.1 1. Bolt (01252-30550) 2. Muffler (T2075-15110) 3.
  • Page 4: Engine Mounting

    3. Engine Mounting Make sure that the G260PU-EI is mounted on the aircraft grade plywood with more than 8mm of thickness or a mount of equivalent strength and is firmly fixed with 4 bolts. If necessary, please reinforce the firewall and the around.
  • Page 5 Fig.6 Gap: 5mm or surface D more surface D surface D Sponge & cloth surface D Switch Fig.7 Capacity: 3A (or higher) Sensor wire (not supplied) Bolt (4mm) Unit Battery wire For charging surface D Ground wire Use of anything Sensor Battery 4.8V other than an 4.8V...
  • Page 6 6. Fuel • Mix gasoline (octane over 85 / premium gasoline) and high grade 2 cycle engine oil (mixing use type; F3C grade or ISO EGC grade) at mixing ratio 25~40:1. • The mixing ratio may be decided according to the oil recommendation. [ NOTE ] 1) Never use any alcohol fuel or alcohol added fuel, or the rubber parts in the carburetor.
  • Page 7: Carburetor Adjustment

    8. Carburetor Adjustment The carburetor is provided with 3 adjust screws which are set to the best (approximately) positions by our company, but they may need a little adjustment depending on the temperature, atmospheric pressure (altitude), etc. of the area where the engine is used.
  • Page 8: Engine Break-In

    9. Engine Break-In No specific break-in is required. The engine is gradually broken-in as it is used and the output is also gradually increased. For checking the whole conditions of the airplane, it may be better to operate the engine at slow RPM for 1/3 tank and mid-high RPM for 2/3 tank. 10.
  • Page 9: Specifications & Technical Data

    2) SPECIFICATIONS & TECHNICAL DATA Items unit Specifications Type — Air Cooled Bore x Stroke 34x28 Displacement 25.4 Effective Compression Ratio Type (Walbro) WT-645 Carburetor Venturi (mm) ø12.7 Air Cleaner — Starting — Electric Motor Ignition Type Battery Ignition Spark Plug Idle Speed 1800 (APC 18x8) Max.
  • Page 10: Special Tools

    12. Special Tools Part Name Part No. External Appearance Usage Puller Assy 1490-96101 To remove rotor. To hold crankshaft when Piston Stopper 4810-96220 disassembling/assembling the rotor. Rod Assy 1101-96220 To remove/install piston pin. For socket screw of Hex Wrench 3304-97611 4mm, 5mm and 6mm.
  • Page 11: Warranty

    3 months after purchased by user subject to 12 months from produced month. 5) EXEMPT FROM WARRANTY ZENOAH shall not warrant this engine even if the fault has been caused during the period of terms of warranty, in case of that ;...
  • Page 13 取扱整備要領書 G260PU-EI(ラジオコントロール飛行機用) 警 告 ● この製品はラジオコントロール飛行 機専用に設計されています。 ● 改造、組み替えされて使用された場 合当社は一切の責任を負いません。 ● 製品をお使いになる前に必ずこの取 扱整備要領書をお読みください。...
  • Page 14 1.正しくお使いいただくために 1. この要領書はエンジン本体に関する事柄を主に取り上げています。エンジンの取 り付けやコントロール関係については本体側の説明書記載の注意事項に従ってく ださい。 2. G260PU-EIは、ラジオコントロール飛行機用として専用化しています。不測の 事故を招く恐れがありますのでエンジンを改造したり他の用途に使用したりしな いでください。弊社の書面による事前承諾なく改造されたり転用された場合は一 切の責を負いかねますので予めご了承ください。 3. エンジン部品交換時は必ずゼノア純正部品を使用してください。 4. エンジンを始動する前に、プロペラなどの回転部分や燃料供給系統、エンジン取 り付け部などを点検し、損傷や燃料漏れ、ゆるみ、亀裂などの異常が発見された 場合は完全に整備してください。 5. プロペラ等が障害物に当った場合は直ちにエンジンを停止し、プロペラ等を点検 してください。 6. エンジンは、障害物のない安全な場所で始動してください。 7. エンジンの排気ガスには有害な一酸化炭素が含まれています。室内や換気の悪い 場所では運転しないでください。 8. エンジンの運転中はスパークプラグの高圧コードに触れないでください。感電の 危険があります。 9. エンジン運転中および停止直後は金属部に素手で触れないでください。高温のた め火傷を負う危険があります。...
  • Page 15 2.組 立 キャブレタ、マフラ、エアファンネル、センサー等の付属品を2.1及び2.2に従い確 実にエンジン本体に取り付けてください。 キャブレタ、マフラ、エアファンネルの取り付け 図1 1. ボルト(01252-30550) 2. マフラ(T2075-15110) 3. ガスケット(1140-13141) 4. スクリュ(0263-30408) 5. エンジン本体 6. ガスケット(T2075-13150) 7. キャブレタ(T2075-81000) 8. チョークレバー(T2070-82410) 9. エアファンネル(848-ES0-8300) 10. スペーサ(1142-83110) 11. スクリュ(0263-30555) センサーの取り付け 図2  図3  ゲージ  ロータ  図2:ゲージをロータのマグネトに付着 させる 図3:クランクシャフトを回転させ、上 図4  死点位置にセットする。 図4:センサーを軽くゲージに押し当て ながらセンサーをマウントに取り 付ける。 ・ゲージを抜く...
  • Page 16 3.エンジンの取り付け エンジンの取り付けには、厚さ8mm以上の航空ベニヤまたは同等の強度を有する適 切な材料を使用し、取り付け時は4本のボルトで確実に固定してください。 【要点】 1. ボルトの取付板への沈みこみを防ぐため、平座金か金属板を取付板の裏側にあて がってください。 2. キャブレタと燃料タンク下面との取付高さは100mm  (4  inches)  以内にしてくだ さい。 3. 防振ゴムを介して取り付ける場合は、ゴムの強度に留意して適正な硬度のものを 選定してください。選定を誤ると使用回転域で異常振動を起こすことがあります。 特に、アイドリング時の振動が大きいとキャブレタの共振によりエンジン回転が 不安定になりますので注意ください。 4. プロペラ締付ナット(M8)  は、付属のプラグレン 図5 ナット(M8) チを使い、トルク80〜120kg ・ cmで締めてくださ い。即ち右の絵のようにプラグレンチを手で10〜 15kgの力を加えて回してください。 注)大きなレンチを使いトルクオーバーで締める とスタッドが折損する恐れがあります。 10〜15kg (80〜120kg·cm) 4.点火ユニットの取り付け 1. 電源スイッチは必ず装着してください。 (スイッチは付属していません。 ) 2. スパークプラグキャップはスパークプラグの六角部まで一杯に押し込んでください。 (脱着は手袋を使用してください) 3.
  • Page 17 図6 D面  すきま5mm以上  D面  D面  スポンジ、布  D面   スイッチ  図7 センサー線   容量:3A(以上)  ボルト(4mm) (付属していません)  ユニット  バッテリー線  充電用  D面  アース線  4.8V以外の  バッテリー 4.8V   バッテリー センサー   1500〜2700mA  は使用禁止  (付属していません)  スパークプラグ線  5.プロペラ等の選定 ・ 推奨プロペラサイズは次のとおりです。 外径xピッチ(インチ) 18 x 7 〜 12,  16 x 10 〜 14 ・ プロペラは、飛行時にエンジン回転が7500〜8500rpmになるようなものを使用し てください。...
  • Page 18 6.燃 料 ・ 燃料は、自動車用レギュラーガソリンに混合用高級2サイクルオイルを25:1〜 40:1の割合でよく混ぜ合わせたものを使用してください。混合比はオイルによっ て異なりますのでオイルメーカーの取扱説明書に従ってください。 【注意】 1. アルコール燃料やアルコール添加燃料は使用しないでください。キャブレタ内部 のゴム部品が損傷します。 2. このエンジンの燃料は引火しやすい混合ガソリンです。給油時はエンジン停止し、 タバコなどの火気を遠ざけてください、また給油時にこぼれた燃料は布などでふ き取ってください。 3. 燃料フィルタは、300メッシュ以上のものを使用してください。また、燃料供給 配管には、耐ガソリン性に優れたものを使用してください。 7.始 動 電動スタータ始動 ・ スピナーにゆるみ等異常がないことを確認してください。 ・ エンジン始動時プロペラの推力によって飛行機が動かないように固定してくださ い。 ・ 電動スタータのバッテリを確認してください。 ・ 電動モータはエンジンを1100回転以上回転させる能力のあるものを使用し、必ず 機体を押さえるヘルパーを用意してください。 ●エンジンのかけかた 1. 燃料タンクに燃料を入れてください。 2. キャブレタをチョークしてください。 3. スロットルバルブをアイドリング位置またはわずかに開いた位置にセットしてく ださい。 (その際に、決して1/4スロットル以上開けないでください。 ) 4. 初爆音がするまで電動スタータでエンジンを回してください。 5.
  • Page 19 8.キャブレタの調整 キャブレタには3つの調整スクリュがあり、工場で調整後出荷されています。通常 は再調整の必要はありませんが、気温や気圧(高度)など運転環境の変化によりエン ジンの調子が思わしくない場合は次の点に留意して再調整してください。 高速ニードル  低速ニードル  図8 アイドルスクリュ  ニードル戻し開度基準値 ± ± アイドルスクリュ: このスクリュを時計回りに回すとアイドリング回転数が上がり、反時計回りに回 すとアイドリング回転数が下がります。 低速ニードル: 低中速域の燃料供給量を加減するものです(エアスクリュではありません) 。時計 回りに回すと混合気が希薄になり、反時計回りに回すと混合気が濃くなります。 高速ニードル: 高速域の燃料供給量を加減するものです。時計回りに回すと混合気が希薄になり、 反時計回りに回すと混合気が濃くなります。調整時は、エンジン回転数が最高に なる位置から、1/8〜1/4回転開いた位置にセットしてください。 注 意 1. 低速・高速ニードルは強く締め過ぎないでください。 2. 始動後エンジンが完全に暖まらない間は、加速が悪かったり、エンストすること があります。本格運転に入る前に低速で十分に暖機運転してください。...
  • Page 20 9.ブレークイン ブレークインについて ・ このエンジンは特別なブレークインの必要はありません。運転時間の経過と共に 徐々になじみがつき、出力も増加します。 ・ エンジンの始動後、ラジオコントロール製品全体としての調子を見るために、低 速でタンク1/3、中〜高速でタンク2/3運転されることを推奨します。 10.運 転 ・ ラジオコントロール製品の取扱は、メーカーより支給される取扱説明書に従って ください。 ・ エンジンのハイパフォーマンスを保つために本要領書に従ってしっかり整備して ください。 11.整 備 1)チェックシート 項 目 対 応 使用前 25時間毎 100時間毎 備 考 ✔ ✔ ✔ 漏れ/ダメージ/亀裂 チェック ✔ ✔ ✔ アイドル回転数 チェック/調整 ✔ ✔ スパークプラグ(ギャップ) チェック/調整 必要に応じて、交換 ✔ ✔ シリンダ(バレル)...
  • Page 21 2)諸元・性能 機種形式 単 位 仕 様 冷却方式 − 空冷 内径 x 行程 34x28 排気量 25.4 圧縮比 − 形式 (ワルブロ) WT-645 キャブレタ ベンチュリ径 (mm) ø12.7 エアクリーナ − 始動方式 電動スタータ 点火方式 形式 バッテリータイプ スパークプラグ 標準 アイドル回転数 1800 (APC 18x8) 乾燥重量 1.35 (※) (※) : 点火装置含まない 仕様諸元は予告なく変更されることがあります。 3)キャブレタ 項 目 単位 基準値...
  • Page 22 12.スペシャルツール 品 名 品 番 外 観 用 途 プーラアセンブリ 1490-96101 ロータ取り外し用 ロータ、ハブの組立て及 び取り外し時にクランク ピストンストッパ 4810-96220 シャフトが回らないよう に固定する ロッドアセンブリ 1101-96220 ピストンピン取り外し用 6角レンチ 3304-97611 M4, M5, M6 スナップリング 5500-96110 スナップリング取り外し用 プライヤ 13.サービスガイド 1. ピストンピンの取り外し手順(図9) 図9 1) ピストンの両側からスナップリングを取り 外す。 2) ピストンをしっかりと固定しロッドアッセ ンブリをピストンピンに差し込みプラスチ ックハンマで軽くたたく。 注 意 強くたたくとコンロッド大端側にダメージを与え る可能性があります。 2. ピストンの組み立て手順(図10) 図10 1) ピストン頭部の矢印の向きが排気側にくる ようにする。...
  • Page 23 14.保 証 1.適用範囲 ・ 販売店を経由または直接販売された弊社のエンジンに適用されます。 2.保証の範囲 ・ 本要領書に記載された仕様 ・ 材質または製造欠陥 3.補償の範囲 ・ 修理または交換 4.保証の有効期間 ・ ユーザーお買い上げ日から満3ヶ月以内でかつ生産月から12ヶ月以内となります。 5.保証除外事項 次のいずれかの場合は保証修理または損失補填の責を負いかねますのであらかじめご了承ください。 ・ 取扱整備要領書の注意事項に従わなかったり、日常点検整備を怠った結果生じた故障 ・ 弊社の認めない改造およびそれらに起因する故障 ・ お買い上げ店または弊社特約店以外での修理およびそれらに起因する故障 ・ 商品分解状態でのお持ち込み ・ 純正部品または指定品以外の使用に起因する故障 ・ 商品の機能に影響しない音、振動、オイルのにじみなどの感覚的現象 ・ 使用損耗および経時変化による外観の劣化(褪色、発錆、打痕、擦過キズなど) ・ 自然災害または事故、過失、不注意による損傷 ・ 消耗部品および油脂類(スパークプラグ、パッキン、ガスケット、エアクリーナエレメント、燃料 フィルタ、ゴム部品、燃料、エンジンオイル、グリースおよびこれらに類するもの) ・ 修理品運搬などの付随的費用および商品を使用できなかったことによる損失(休業経費、代替資材 費、役務経費等) ・ 商品が日本国外で使用される場合(This warranty is valid in Japan only. ) この製品の補修用部品の供給年限は製造打切後8年です。...
  • Page 24: Parts List

    Parts list...
  • Page 25 Parts list Q'TY/ Key# Part Number Description UNIT Remarks 848ES512A0 CYLINDER T2075-13120 GASKET, cylinder 3310-12281 BOLT M5x20 T2075-13150 GASKET, insulator 1148-13162 INSULATOR T2075-14120 GASKET, carburetor T2075-21100 CRANKCASE COMP. – • CRANKCASE (R) – • CRANKCASE (F) 2629-21130 • PIN T2075-21140 GASKET 2169-21210 SEAL 12x22x7...
  • Page 26 Parts list Q'TY/ CARBURETOR INNER PARTS Key# Part Number Description UNIT T2075-81000 CARBURETOR ASSY 3306-81380 • SCREEN 3080-81120 • COVER 3310-81130 • SCREW 3304-81140 • GASKET 1172-81150 • DIAPHRAGM 2850-81290 • GASKET 3310-81260 • DIAPHRAGM 3310-81280 METERING COVER 2867-81270 • SPRING 3356-81310 •...
