INSTALLAZIONE
IT
COLLEGAMENTO ELETTRICO
ATTENZIONE: per il dimensionamento delle sezioni dei cavi di potenza, del fusibile di protezione e del collega-
mento elettrico del motore fare riferimento al manuale di installazione ed uso dell'elica di manovra o del salpa
ancora utilizzato.
ATTENZIONE: l'utilizzo di cavi di sezione non adeguata e l'errata connessione dei terminali o delle giunzioni elet-
triche possono provocare un surriscaldamento pericoloso dei terminali di collegamento e dei cavi.

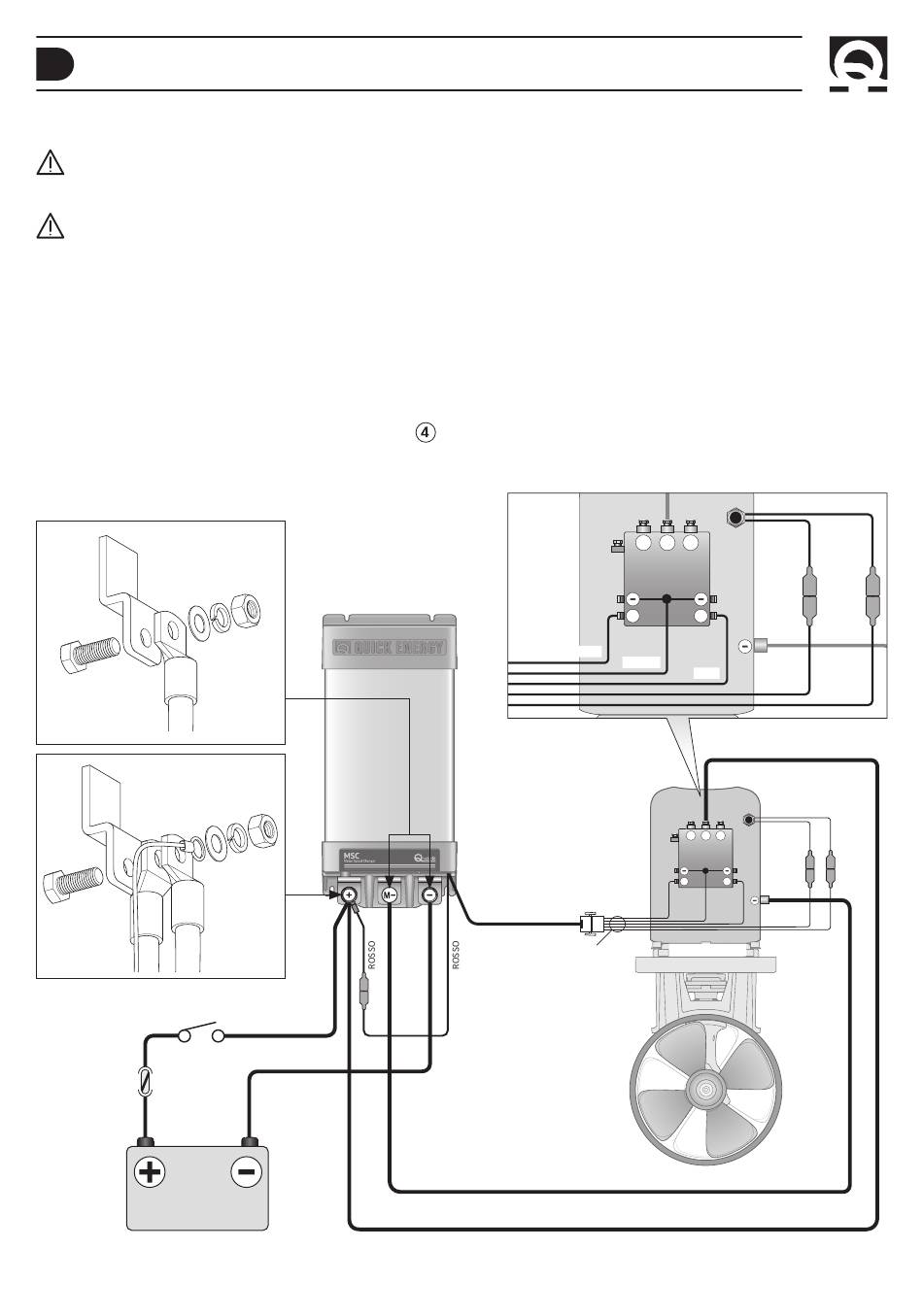

Il dispositivo può essere collegato nelle seguenti modalità:
a) Alimentazione senza interruttore di linea
- alimentare il dispositivo MSC solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici;
- inserire uno staccabatteria per accendere e spegnere il dispositivo; posizionare lo staccabatteria in modo che sia
facilmente raggiungibile nel caso in cui sia necessario spegnere il dispositivo per evitare situazioni di pericolo;
- inserire un fusibile sulla linea di alimentazione dell' MSC;
- collegare il cavo controllo motore alla connessione
Collegamento al motore dell'elica di manovra
STACCABATTERIA
FUSIBILE
BATTERIA
6
(lato MSC) e al cavo retrofit (lato motore).
MSC
Motor Speed Changer
CONTROLLO
+
M1
SX
GRIGIO
NERO
CAVO
MOTORE
CAVO RETROFIT
ELICA DI
MANOVRA
MSC MOTOR SPEED CHANGER REV000A
M2
DX
BLU
GIALLO
GIALLO
+
M1 M2
SX DX
MOTORE
