Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 6
Notice d'installation . . . . . . . . . . . . . . . . . . . 10
Installationsanleitung . . . . . . . . . . . . . . . . . . 14
Guida all'installazione . . . . . . . . . . . . . . . . . . 18
Installatiehandleiding . . . . . . . . . . . . . . . . . . 22

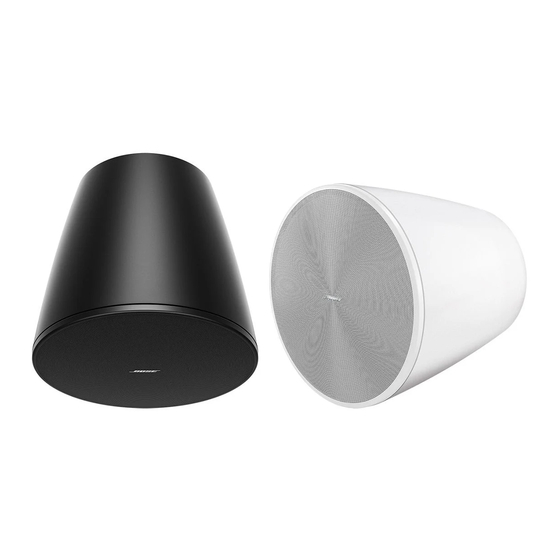

DesignMax DM10P-SUB
Pendant Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 26
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . 30
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
46
دليل التركيب
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bose Professional DesignMax DM10P-SUB
Summary of Contents for Bose Professional DesignMax DM10P-SUB
-

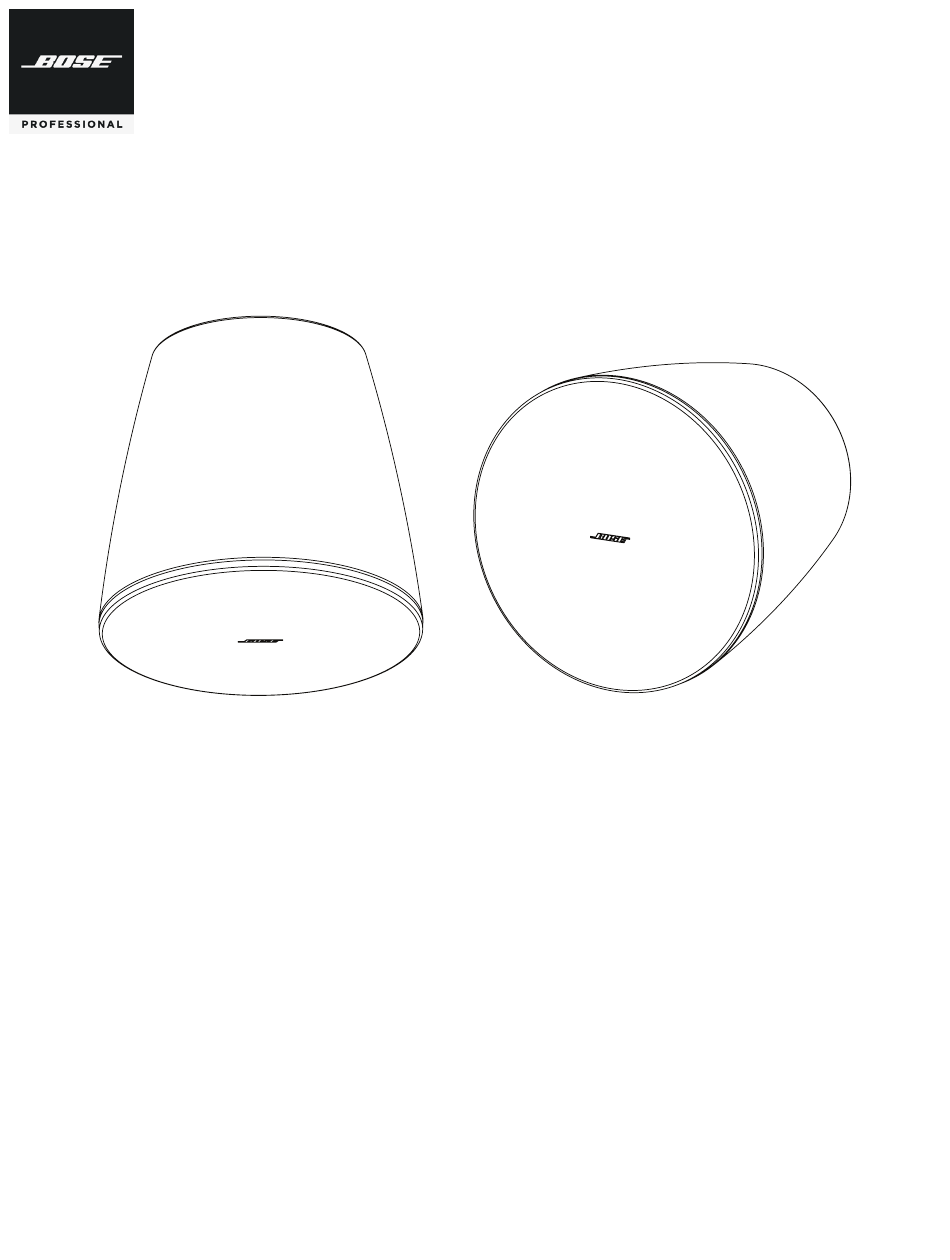

Page 1: Table Of Contents
DesignMax DM10P-SUB Pendant Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning . - Page 2 Current or Power: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W Do not attempt to service this product yourself. Refer all servicing to authorized service centers, installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or Regulatory Information distributor near you, visit PRO.BOSE.COM.
-
Page 3: Installation Guide
265 mm 359 mm 10.43 in 14.13 in Technical Specifications Important Installation Information For additional specifications, see the DesignMax DM10P-SUB technical data Before installing the loudspeaker, review Important sheet at PRO.BOSE.COM. Safety Instructions on page 2. Physical Product Dimensions Bottom diameter: 400 mm Safety and Regulatory Compliance (15.75 in) - Page 4 Threaded Rod Adapter Pendant Conduit Adapter Wiring the Loudspeaker Wire Gauge The DesignMax DM10P-SUB loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
- Page 5 Rotate the grille so the logo is in an orientation suitable for your installation. Note: Do not remove the grille unless painting. Logo can be removed from the grille by peeling away from grille surface. Installation Guide • DesignMax DM10P-SUB English • 5...
- Page 6 ○ Cables para los altavoces DesignMax DM10P-SUB. Para obtener información sobre los accesorios Nota 1: "○" indica que el contenido porcentual de la sustancia restringida no excede el porcentaje de valor de referencia compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
-
Page 7: Guía De Instalación
Diámetro superior: 265 mm reglamentos de seguridad (10.43") Dimensiones del cable Longitud: 4.57 m El altavoz Bose DesignMax DM10P-SUB ha superado pruebas y cumple con (15.00 pies) los siguientes usos y especificaciones: Diámetro: 3.2 mm • Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso (0.125") - Page 8 Adaptador de conducto colgante Cableado de los altavoces Calibre de cable El altavoz DesignMax DM10P-SUB está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los...
- Page 9 Gire la rejilla para que el logotipo esté en una orientación adecuada para su instalación. Nota: No quite la rejilla, a menos que esté pintando. Para quitar el logotipo de la rejilla, retire la superficie de esta. Guía de instalación • DesignMax DM10P-SUB Español • 9...
- Page 10 à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, Ce produit est conforme à toutes les directives de l’Union européenne qui s’y rendez-vous à...
-
Page 11: Notice D'installation
(10,43 po) Dimensions du câble Longueur : 4,57 m (15 pieds) L’enceinte Bose DesignMax DM10P-SUB a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et Diamètre : 3.2 mm utilisations suivantes : (0,125 po) •... - Page 12 100 V * Réglage d’usine par défaut ** NC : pas de connexion (ne pas utiliser) Réglage de la prise du transformateur Réglez la prise en la tournant. Utilisez un tournevis à tête plate. 12 • Français DesignMax DM10P-SUB • Notice d’installation...
- Page 13 Tournez la grille pour que l’orientation du logo soit adaptée à votre installation. Remarque : ne retirez pas la grille à moins de la peindre. Il est possible de retirer le logo de la grille en le décollant de la surface de la grille. Notice d’installation • DesignMax DM10P-SUB Français • 13...
- Page 14 • Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017. für die Verwendung mit den DesignMax DM10P-SUB Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, technischen Datenblättern auf PRO.BOSE.COM.
-
Page 15: Installationsanleitung
Höhe: 383 mm Bestimmungen Durchmesser oben: 265 mm Kabelabmessungen Länge: 4,57 m Der Bose DesignMax DM10P-SUB Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen: Durchmesser: 3.2 mm • Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use Max. Last (sichere Arbeitslast) 90,72 kg... - Page 16 Gewindestangenadapter Kabelschutzrohradapter für die abgehängte Montage Verkabeln des Lautsprechers Kabeldurchmesser Der DesignMax DM10P-SUB Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
- Page 17 Drehen Sie das Abdeckgitter, sodass das Logo als Orientierung für Ihre Installation dienen kann. Hinweis: Das Abdeckgitter darf nur zum Lackieren entfernt werden. Sie können das Logo entfernen, indem Sie es von der Oberfläche des Abdeckgitters abziehen. Installationsanleitung • DesignMax DM10P-SUB Deutsch • 17...
- Page 18 Per contattare Informazioni sulle normative Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM. Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.
-
Page 19: Guida All'installazione
Diametro della parte inferiore: Conformità alle norme di sicurezza 400 mm Altezza: 383 mm Il diffusore Bose DesignMax DM10P-SUB ha superato i test a cui è stato Diametro della parte superiore: sottoposto, risultando conforme alle specifiche e alle applicazioni indicate 265 mm di seguito:... - Page 20 Adattatore per tubo protettivo sospeso Cablaggio del diffusore Diametro dei cablaggi Il diffusore DesignMax DM10P-SUB è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
- Page 21 Ruotare la griglia in modo che l’orientamento del logo sia adatto all’installazione. Nota: non rimuovere la griglia se non per verniciarla. Il logo può essere rimosso dalla griglia staccandolo dalla superficie della stessa. Guida all'installazione • DesignMax DM10P-SUB Italiano • 21...
- Page 22 Wettelijk verplichte informatie geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. gaat u naar PRO.BOSE.COM.
-
Page 23: Installatiehandleiding
Hoogte: 383 mm regelgeving Diameter bovenkant: 265 mm Afmetingen kabel Lengte: 4,57 m De Bose DesignMax DM10P-SUB loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen: Diameter: 3,2 mm • ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use... - Page 24 Installatieopties en -accessoires Adapter draadeinde Adapter hanggeleider De luidspreker bekabelen Bekabelingsdiameter De DesignMax DM10P-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
- Page 25 Draai de grille om het logo de juiste oriëntatie voor uw installatie te geven. Opmerking: Verwijder de grille niet tenzij u de luidspreker gaat verfen. U kunt het logo verwijderen door dit van de grille los te trekken. Installatiehandleiding • DesignMax DM10P-SUB Nederlands • 25...
- Page 26 • Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose referanseverdien for tilstedeværelse. for bruk med DesignMax DM10P-SUB-høyttalere. Hvis du vil ha informasjon om Merknad 2: «−» angir at det begrensede stoffet samsvarer med unntaket.
-
Page 27: Monteringsveiledning
Viktige sikkerhetsinstruksjoner på side 26. Fysisk Produktmål Diameter nederst: 400 mm Samsvar med sikkerhet og forskrifter Høyde: 383 mm Bose DesignMax DM10P-SUB-høyttaleren har bestått tester og samsvarer Diameter øverst: 265 mm med følgende spesifikasjoner og bruksområder: Kabelmål Lengde: 4,57 m • Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål... - Page 28 Monteringsalternativer og tilbehør Gjenget stangadapter Anhengadapter Kable høyttaleren Kabeldiameter DesignMax DM10P-SUB-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter (1/4 tomme) av ledningen for å feste til terminalene.
- Page 29 Roter grillen slik at logoen er i en retning som passer til monteringen. Merk: Ikke fjern gitteret med mindre du skal male det. Logoen kan fjernes fra grillen ved å dra den vekk fra overflaten på grillen. Monteringsveiledning • DesignMax DM10P-SUB Norsk • 29...
- Page 30 Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. sprzedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze sprzedawcą bądź dystrybutorem w okolicy, odwiedź stronę PRO.BOSE.COM. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.
-
Page 31: Instrukcja Montażu
Informacje dotyczące bezpieczeństwa (15,75 cala) Wysokość: 383 mm i zgodności (15,08 cala) Średnica na górze: 265 mm Głośnik Bose DesignMax DM10P-SUB przeszedł testy i jest zgodny z następującymi (10,43 cala) specyfikacjami i zastosowaniami: Wymiary linki Długość: 4,57 m • Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku (15,00 stóp) - Page 32 Gwintowany adapter w kształcie tulei Adapter przepustu kablowego i zwieszaka Podłączanie okablowania do głośnika Grubość przewodu Do montażu głośnika DesignMax DM10P-SUB należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć...
- Page 33 Za pomocą dołączonych do zestawu opasek kablowych poprowadź okablowanie głośnika wzdłuż linki podwieszającej. Obróć maskownicę tak, aby logo znajdowało się we właściwym położeniu. Uwaga! Nie zdejmuj maskownicy, chyba że w celu pomalowania. Logo można usunąć, odczepiając je od maskownicy. Podręcznik instalacji • DesignMax DM10P-SUB Polski • 33...
- Page 34 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地 ○ ○ ○ ○ ○ 金属零件 的建筑法规。 ○ ○ ○ ○ ○ ○ 塑料零件 • 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DM10P-SUB 扬 ○ ○ ○ ○ ○ 扬声器 声器配合使用的安装紧固件和附件。有关兼容配件的信息，请参阅 ○ ○ ○ ○ ○ 线缆 PRO.BOSE.COM 上的产品技术参数表。 备注 1： “○”表示限用物质的百分比含量未超出参考值。...
-
Page 35: 安装指南
383 毫米 15.75 英寸 15.08 英寸 265 毫米 359 毫米 10.43 英寸 14.13 英寸 技术规格 重要安装信息 有关其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM10P-SUB 技术参数表。 安装扬声器之前，请阅读第 34 页上的重要安全说明。 扬声器单元 产品尺寸 底部直径：400 毫米 （15.75 英寸） 安全与法规遵从 高度：383 毫米 （15.08 英寸） Bose DesignMax DM10P-SUB 扬声器经过测试，符合以下规格和用途：... - Page 36 设置 PRO.BOSE.COM 安装选件和配件 螺纹杆适配器 吊架导管适配器 扬声器接线 线规 DesignMax DM10P-SUB 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连接 到端子。 70/100V 8Ω 扬声器设置 150W* 8Ώ 150W NC** 100V * 出厂默认设置 ** NC：无连接（不使用） 变压器抽头设置 转动设置抽头。使用平头螺丝刀。 36 • 简体中文 DesignMax DM10P-SUB • 安装指南...
- Page 37 PRO.BOSE.COM 安装 准备安装 使用安全绳 某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构， 以提供额外的安全保障。选择符合当地建筑规范和条例的安装位 置、方法和硬件。 Bose 建议使用 (A) 一根保险钢丝或 (B) 一根安全绳（不随附） 作为辅助固定装置。有关安全连接点，请参阅右侧图片。 使用螺纹杆适配器或吊架导管适配器附件时，随附的悬吊线缆可 用作安全绳。 对于已实施的任何辅助固定装置，请遵循制造商的说明。 安装扬声器 开始安装之前，请务必调整您的扬声器抽头设置。 将随附的悬挂安全绳穿过安全绳紧固件，并将安全绳缠绕在支撑结构上；使用安全绳紧固件固定安全绳。 注意：安全绳紧固件上的箭头表示安全绳的 方向。 将紧固件工具插入释放孔并调整安全绳以松开安全绳。 拉动悬吊线缆的松弛端，以将安全绳调整到所需高度。 将线缆夹固定至中心连接点。达到所需的扬声器高度后，切断多余的线缆。 注意：切割到一定长度后，用钢丝钳修剪任何磨损的细丝。 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参阅第 36 页的扬声器接线。 注意：如果您打算使用辅助线缆，可以将其放置在外壳顶部的扬声器凹陷处。 使用随附的线缆扎带将接线固定至悬吊线缆。 旋转网罩，使徽标的方向与装置相符。 注意：除非进行涂漆，否则不要卸下网罩。徽标可从网罩上取下。 安装指南 • DesignMax DM10P-SUB 简体中文 • 37...
- Page 38 連接線 置於本產品上或本產品附近。 • 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 備註 1： 「○」表示限用物質的濃度百分比含量未超過參考值。 備註 2：「−」表示限用物質屬於豁免項目範圍。 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。 • 僅限使用 Bose 隨附或指定用於 DesignMax DM10P-SUB 揚聲器的五金部件 製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。 與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。 中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易 • 請使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本 試驗區日櫻北路 353 號 9 號廠房 C 部...
-
Page 39: 安裝指南
383 公釐 15.75 吋 15.08 吋 265 公釐 359 公釐 10.43 吋 14.13 吋 技術規格 重要安裝資訊 安裝揚聲器之前，請先閱讀第 38 頁的「重要安全指示」。 如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax DM10P-SUB 技術 資料表。 外觀 產品尺寸 底部直徑：400 公釐 安全與規章遵循 (15.75 吋) 高度：383 公釐 (15.08 吋) Bose DesignMax DM10P-SUB 揚聲器通過測試，且符合下列規格及用途：... - Page 40 設定 PRO.BOSE.COM 安裝選項與配件 螺栓轉接頭 吊裝導管接頭 揚聲器接線 線規 DesignMax DM10P-SUB 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出 6 公釐 (1/4 吋) 的裸線， 以連接至端子。 70/100V 8Ω 揚聲器設定 150W* 8Ώ 150W NC** 100V * 原廠預設 ** NC：無連線 (請勿使用) 變壓器抽頭設定...
- Page 41 PRO.BOSE.COM 安裝 安裝準備 使用安全纜索 部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐 力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝 位置、方式和五金部件。 Bose 建議使用 (A) 安全索或 (B) 安全纜索來作為輔助固定機制 (未隨附)。請參見右圖，瞭解安全安裝點。 隨附的懸吊纜線若搭配螺栓轉接頭或吊裝導管轉接頭配件，則可 作為安全纜索使用。 請遵守製造商的指示來施作任何輔助固定機制。 安裝揚聲器 著手安裝之前，請務必先調整揚聲器的功率抽頭設定。 將隨附的懸吊纜線插入纜線結線器之中，然後將纜線繞過支撐結構；接著，使用纜線結線器固定纜線。 備註：纜線結線器上有箭頭指示纜線方向。 若要鬆開纜線，請將結線器工具插入釋放孔內，並調整纜線。 拉動懸吊纜線鬆弛的一端，將纜線調整至所需的高度。 將纜線夾固定於中心安裝點。將揚聲器調整至所需的高度之後，請裁除多餘的纜線。 備註：裁切為一定的長度之後，請使用剪線器修剪所有磨損的電線絲。 取下連接器，將連接線接入連接器，然後將連接器重新插入揚聲器。如需瞭解配線資訊，請參見第 40 頁「揚聲器接線」。 備註：如需預留額外纜線長度，可繞圈收納於外殼頂部凹陷處。 使用隨附的纜線束帶，將接線固定於懸吊纜線。 旋轉網罩，使標誌方向符合您的安裝需求。 備註：除非上漆之用，否則請勿移除網罩。標誌可從網罩表面撕下移除。 安裝指南 • DesignMax DM10P-SUB 繁體中文 • 41...
- Page 42 適していません。 ケーブル この表は、SJ/T 11364の規格に沿うように作成されています。 O: 該当部分のすべての素材に含まれる有害／危険物質がGB/T 26572の制限要件を下回っている ことを示します。 • この製品は屋内専用です。 X: このパーツに使用されている1種類以上の均質物質に含まれている当該有毒／有害物質 • ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。 が、GB/T 26572の制限要件を上回っていることを示します。 各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品お よびその取付金具を設置することは施工業者の責任です。本製品を設置する前 台湾で制限されている有害／危険物質一覧 に、各地域の管轄官庁に相談してください。 • 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等へ 機器名: DesignMax DM10P-SUB、形式: 835265 の損傷の原因となる可能性があります。適用する設置方法の信頼性を評価するこ 制限される物質および化学記号 とは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門 の施工業者のみが、天井へのスピーカーの設置を行うことができます。 カドミウム 六価クロム ポリ臭化ビフェニ ポリ臭化ジフェニル ユニット 鉛（Pb） 水銀（Hg） （Cd） （Cr+6） ル（PBB）...
-
Page 43: 設置ガイド
梱包質量 約12.65 kg 動作温度範囲 0 °C ～ 50 °C (32 °F ～ 122 °F) 40 Hz 推奨ハイパス保護 ローパスフィルター（Bose Voicing） 100 Hz ブラック（RAL 9005類似）、ホワイト 色 （RAL 9003類似） 塗装可能 ポリプロピレン（PP）プラスチック用の塗料を ご使用ください。 使用環境 屋内専用 ケーブルは、必ず定められた定格荷重内で使用してください。付属のサスペンションケーブルの 定格荷重は約90.72kgです。 設置ガイド • DesignMax DM10P-SUB 日本語 • 43... - Page 44 PRO.BOSE.COM セットアップ 設置オプションとアクセサリー 寸切ボルト用アダプタ ペンダントコンジットアダプタ スピーカーの配線 ケーブルゲージ DesignMax DM10P-SUBで使用できるケーブル径は、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して端子に接 続します。 70/100V 8 Ω スピーカーの設定 150W* 8Ω 150W NC** 100V *工場出荷時設定 **NC: 未接続（使用しない） トランスフォーマータップの設定 回転させてタップを設定します。マイナスドライバーを使用します。 44 • 日本語 DesignMax DM10P-SUB • 設置ガイド...
- Page 45 安全ケーブルの使用 お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固 定に二次的な方法も用いることが法令により義務づけられている場合があり ます。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択 してください。 安全確保のための補助的な器具として、（A）落下防止ワイヤー、（B）安全ケー ブルのいずれかの使用をお勧めします（付属していません）。安全器具の取り 付けポイントについては、右の図を参照してください。 付属の吊り下げ用ケーブルは、アクセサリーの寸切ボルト用アダプタまたは ペンダントコンジットアダプタを使用する場合、安全ケーブルとして使用でき ます。 補助的な安全器具をご使用になる際は、製造元の指示に従ってください。 スピーカーの取り付け 取り付ける前に、必ず、トランスフォーマータップを設定してください。 付属の吊り下げ用ケーブルをケーブルグリップに差し込み、支持構造にケーブルをくくり、ケーブルグリップでケーブルを固定します。 注 : ケーブルグリップの矢印は、ケーブルを差 し込む方向を示しています。 ケーブルを緩めるには、専用のリリースツールをリリース穴に差し込んでケーブルを調整します。 吊り下げ用ケーブルのクリップがついていない方の端を引っ張り、ケーブルを目的の高さまで調整します。 ケーブルクリップを中央の取り付けポイントに取り付けます。スピーカーが目的の高さに到達したら、余分なケーブルを切断します。 注 : 長さを調整した後、ワイヤーカッターでほつれたフィラメントを切り落としてください。 スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、44ページの「スピーカーの配線」を参照してください。 注 : サービスループを使用する場合は、エンクロージャーの上面にあるくぼみに収納できます。 付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用ケーブルに固定します。 グリルを回転させて、ロゴを任意の向きに調整します。 注: 塗装以外でグリルを取り外さないでください。ロゴは、グリル表面から剥がして取り外すことができます。 設置ガイド • DesignMax DM10P-SUB 日本語 • 45...
- Page 46 لالستخدام معBose ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ ب َ ل ○ ○ ○ ○ ○ األجزاء المعدنية . للحصول على معلومات حول الملحقاتDesignMax DM10P-SUB مك ب ّرات الصوت ○ ○ ○ ○ ○ ○...
- Page 47 معلومات هامة حول التركيب المواصفات الفنية .46 قبل تركيب مك ب ّر الصوت، راجع القسم إرشادات مهمة حول السالمة في الصفحة DesignMax DM10P-SUB للحصول على مواصفات إضافية، راجع ورقة البيانات الفنية لمك ب ّر الصوت .PRO.BOSE.COM على فعلي السالمة واالمتثال التنظيمي...
- Page 48 توصيل أسالك مكبر الصوت قياس األسالك ( إلى 41 بمعيار السلك األمريكي )1,2 مم حتى يعمل بأسالك مقاس 81 بمعيار السلك األمريكي )8,0 ممDesignMax DM10P-SUB تم تصميم مك ب ّر الصوت .( فقط مخططات التوصيل اكشف ستة ملليمترات )1/4 بوصات( من السلك العاري...
- Page 49 .اعمل على تدوير الحاجز الشبكي بحيث يكون الشعار في االتجاه المناسب للتركيب .مالحظة: ال ت ُ زل الحاجز الشبكي إال عند الطالء. يمكن إزالة الشعار من الحاجز الشبكي عبر نزعه عن سطح الحاجز الشبكي • دليل التركيبDesignMax DM10P-SUB 94 • العربية...
- Page 52 ©2020 Bose Corporation, All rights reserved. Framingham, MA 01701-9168 USA PRO.BOSE.COM AM860914 Rev. 00 November 2020...
