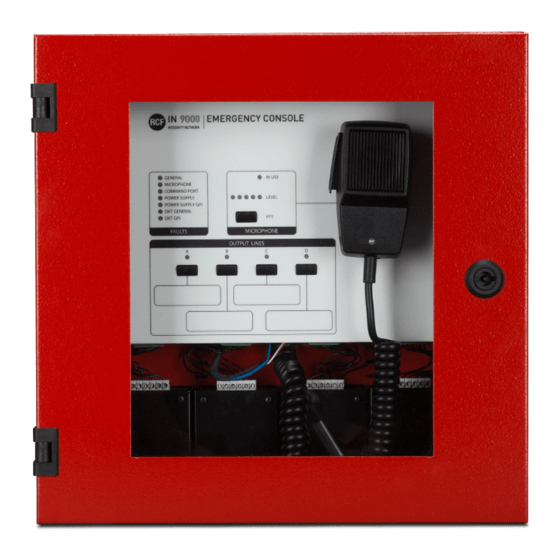

- Page 1 USER MANUAL MANUALE D’USO IN 9000 - DXT 9000 SYSTEM INTEGRITY NETWORK EMERGENCY CONSOLE - CONSOLLE D’EMERGENZA PER L’INTERA RETE DEL SISTEMA DXT 9000 www.acornfiresecurity.com...
- Page 2 www.acornfiresecurity.com www.acornfiresecurity.com...
-
Page 3: Table Of Contents
www.acornfiresecurity.com TABLE OF CONTENTS INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION FRONT PANEL AND HANDHELD MICROPHONE INTERNAL BOARD CONNECTIONS SYSTEM CONNECTIONS SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE PANNELLO FRONTALE E MICROFONO PALMARE COLLEGAMENTI ALLA SCHEDA INTERNA DELLA CONSOLLE COLLEGAMENTI AL SISTEMA DATI TECNICI www.acornfiresecurity.com... -
Page 4: Safety Precautions
The manual is to be considered an integral part of this product and must accompany it when changing ownership as a reference for correct installation and use as well as for the safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. -
Page 5: Description
IN 9000 needs an external 24 ÷ 48 V dc power supply EN54-4 providing at least 20W output power. Moreover, a monitored GPI is provided to report any power supply fault. The audio output can be distributed up to 64 DXT 9000 units and routed to 4 independent lines selectable on the console front panel. -
Page 6: Front Panel And Handheld Microphone
DXT GENERAL DXT 9000 general fault (monitored GPI) DXT GENERAL GPI IN 9000 internal fault on its 'DXT 9000 General Fault' GPI HANDHELD MICROPHONE The handheld microphone momentary push button has the same function of the front panel PTT button... -
Page 7: Internal Board Connections
- Connect the IN 9000 ‘POWER SUPPLY FAULT’ MONITORED GPI to the external power supply GPO (for remote fault monitoring). - Connect a DXT 9000 unit monitored GPO to the IN 9000 ‘DXT 9000 GENERAL FAULT’ MONITORED GPI - Connect the ‘IN 9000 FAULT’ GPO to a DXT 9000 unit monitored GPI (1÷8). - Page 8 - Connect IN 9000 output lines to FALLBACK inputs of DXT 9000 units, as shown in the following figure (audio: + hot, – cold, ground; command: CM–, CM+) ot 3500 traNsformers are Not required oN the output liNes the correspoNdiNg...
-
Page 9: System Connections
SYSTEM CONNECTIONS IN 9000 can be connected to several rack cabinets (including DXT 9000 main units and amplifiers), routing its audio output through max. 4 independent lines. For example, next 2 figures show 2 possible wirings: the former is the most... -
Page 10: Specifications
www.acornfiresecurity.com SPECIFICATIONS Microphone type: dynamic Mic. polar patter: omnidirectional Output impedance: 500 Ω ± 30% (1 kHz) Microphone sensitivity: – 70 dB ± 3 dB (0 dB=1V/μbar, 1 kHz) Frequency response: 300 Hz ÷ 6 kHz (– 3 dB) Box dimensions: 360 x 360 x 129 mm Net weight: 7 kg... - Page 11 www.acornfiresecurity.com www.acornfiresecurity.com...
-
Page 12: Avvertenze Per La Sicurezza
7. Nel caso che dalla consolle provengano stranamente odori anomali od addirittura fumo, spegnere immediatamente il sistema audio e scollegarla. 8. RCF S.p.A. raccomanda vivamente che l’installazione del sistema audio sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. -
Page 13: Descrizione
IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE. DESCRIZIONE IN 9000 è una consolle d’emergenza (per vigili del fuoco) per il sistema DXT 9000, con collegamento analogico, che permette sempre la diffusione di un annuncio anche nel caso di interruzione del bus digitale del sistema. -
Page 14: Pannello Frontale E Microfono Palmare
DXT GENERAL Segnalazione remota guasto DXT 9000 (tramite GPI) DXT GENERAL GPI Guasto interno (IN 9000) al GPI “DXT 9000 General Fault” MICROFONO PALMARE Il tasto di attivazione del microfono palmare ha la stessa funzione del tasto PTT panello frontale. -
Page 15: Collegamenti Alla Scheda Interna Della Consolle
DXT 9000 all'ingresso logico monitorato DXT 9000 GENERAL FAULT (MONITORED GPI) della consolle IN 9000. - Collegare l’uscita logica FAULT GPO (della consolle IN 9000) ad un ingresso logico monitorato (MONITORED GPI, 1÷8) di un’unità del sistema DXT 9000. www.acornfiresecurity.com... - Page 16 - Collegare le linee d'uscita della consolle IN 9000 agli ingressi FALLBACK delle unità del sistema DXT 9000, come mostrato nella figura seguente (audio: + positivo, – negativo, massa; comando: CM–, CM+) ot 3500 se i trasformatori NoN soNo richiesti sulle liNee d...
-
Page 17: Collegamenti Al Sistema
COLLEGAMENTI AL SISTEMA La console IN 9000 può essere collegata a diversi armadi (rack cabinet) che includono unità centrali ed amplificatori del sistema DXT 9000, inviando la sua uscita audio tramite max. 4 linee indipendenti. Ad esempio, le successive 2 figure mostrano 2 possibili cablaggi: il primo è... -
Page 18: Dati Tecnici
www.acornfiresecurity.com DATI TECNICI Tipo microfono: dinamico Direttività microfono: omnidirezionale Impedenza d’uscita: 500 Ω ± 30% (1 kHz) Sensibilità microfono: – 70 dB ± 3 dB (0 dB=1V/μbar, 1 kHz) Risposta in frequenza: 300 Hz ÷ 6 kHz (– 3 dB) Dimensioni cassetta: 360 x 360 x 129 mm Peso netto:...
