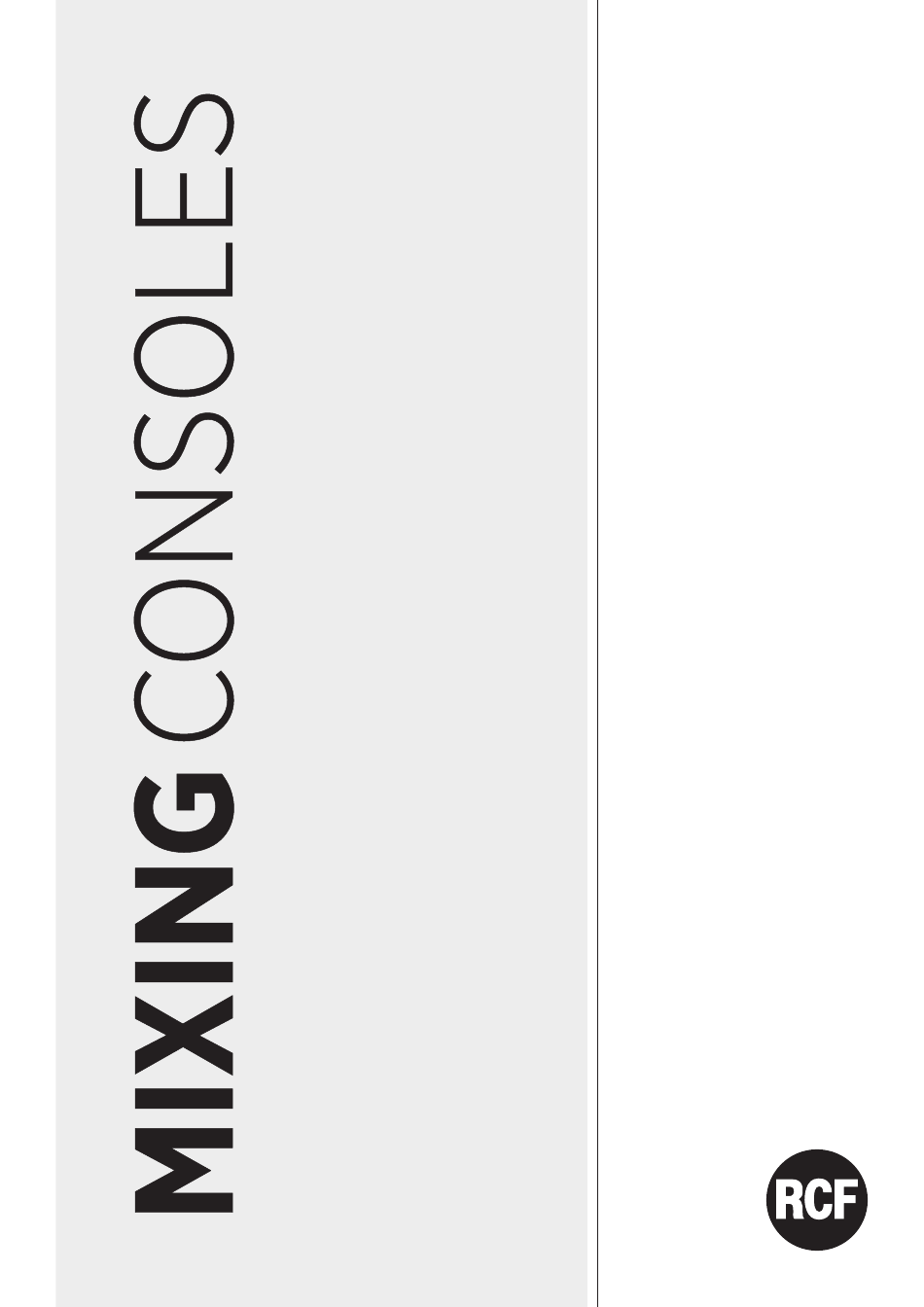

- Page 1 OWNER MANUAL MANUALE UTENTE HIGH PERFORMANCE PROFESSIONAL F 12XR COMPACT LIVE MIXER MIXER PROFESSIONALE LIVE COMPATTO AD ALTE PRESTAZIONI...
- Page 3 language ENGLISH ITALIANO...
-
Page 4: Safety Precautions
Before powering this product, make sure that all connections are correct and that the voltage of your mains supply matches the value on the device data plate; if this is not the case, please contact an RCF dealer. The metal parts of the device are earthed via the power supply cable. -
Page 5: Information On The Device

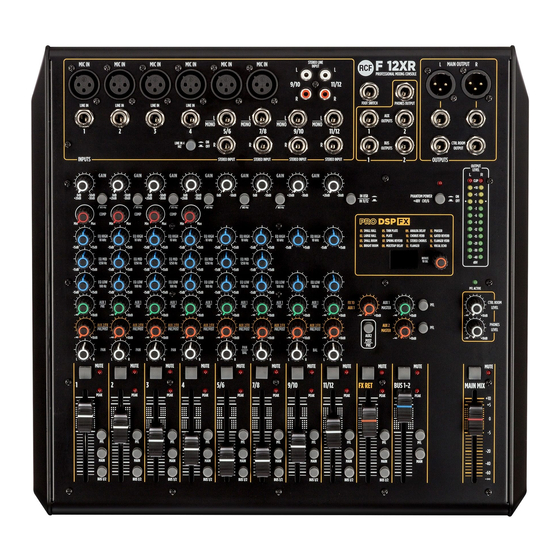

InFORMaTIOn On THe DeVICe Thank you for purchasing an RCF mixing console. F 12XR is a versatile audio mixer equipped with all the tools needed for accurately processing multiple audio signals from a variety of sources. CleaR SOunD RCF mixing consoles devices combine RCF’s professional “sound culture” heritage with innovative design and dedicated manufacturing. RCF mixing consoles produce clear sound, accurate sound dynamics and extreme versatility of use by passionate audio professionals. - Page 6 FROnT Panel ROTATE ReaR Panel USB AUDIO POWER ON/OFF...
-
Page 7: Main Outputs
0 dB to -50 dB (see section [12] and [13] of this manual).All the F 12XR’s MIC-LINE inputs are supplied with an 80 Hz Hi-pass filter. Enable the 80 Hz Hi-Pass filter when using voice microphone to reduce low frequency pop, bump and rumble noises (see section [12] and [13] of this manual). -
Page 8: Front Panel Functions
If the LINE INPUT (TRS jack) are in use the gain range permitted is from +20 dB to -30 dB. All the F 12XR’s MIC-LINE inputs are supplied with an 80 Hz Hi-pass filter. Enable the 80 Hz Hi-Pass filter when using microphone for voice to reduce low frequency pop, bump and rumble noises. - Page 9 FROnT Panel FunCTIOnS [21] PRO DSP FX F 12XR is equipped with an internal 16 preset PRO DSP FX board. Rotating the encoder allows selection between 16 great sounding effects: 01. SMALL HALL 05. THIN PLATE 09. ANALOG DELAY 13. PHASER 02.
- Page 10 FROnT Panel FunCTIOnS [32] MOnO CHannelS FaDeRS SeCTIOn This section allows the levels of the input channels from 1 to 4 to be controlled, and their routing to the output. Each one of the faders has several control buttons. MUTE button, when pressed, inhibits the signal to flow to the output bus or main mix paths.
- Page 11 ReaR Panel FunCTIOnS [37] POWeR SWITCH Use this switch to turn on and off your F 12X mixer. POWER ON/OFF [38] POWeR SuPPlY InleT Connect here the power cord provided. The internal power supply accepts power from 100 V to 240 V AC 50-60 Hz.
-
Page 12: Suggested Configuration
SuggeSTeD COnFIguRaTIOn MICROPHOne SYnTH el. BaSS aC. DRuM el. guITaR MaIn SPeaKeRS ROTATE STage MOnITORS... - Page 13 SuggeSTeD COnFIguRaTIOn el. guITaR el. BaSS SYnTH DRuM MaCHIne MICROPHOneS MaIn SPeaKeRS STuDIO MOnITORS ROTATE STage MOnITORS USB AUDIO COMPuTeR - DaW POWER ON/OFF...
-
Page 14: Avvertenze Per La Sicurezza
è espressamente contemplata dal manuale istruzioni. RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. -
Page 15: Informazioni Sul Dispositivo
InFORMaZIOnI Sul DISPOSITIVO Grazie per l’acquisto di un mixer RCF. F 12XR è un mixer audio di grande versatilità dotato di tutte le funzioni necessarie per il trattamento dei più vari segnali audio provenienti da differenti sorgenti sonore. TRaSPaRenZa SOnORa I mixer RCF combinano l’eredità... -
Page 16: Pannello Posteriore
PannellO FROnTale ROTATE PannellO POSTeRIORe USB AUDIO POWER ON/OFF... - Page 17 DeSCRIZIOne Del PannellO FROnTale [1] IngReSSI MICROFOnICI RCF F 12XR fornisce 6 ingressi microfonici mono tramite connettori XLR. L’ingresso del preamplificatore microfonico XLR bilanciato supporta sorgenti con un range di guadagno da 0 dB a -50 dB (vedere la sezione [12] e [13] di questo manuale). Tutti gli ingressi MIC-LINE dell’F 12XR dispongono di un filtro Hi-Pass a 80 Hz.
- Page 18 -50 dB; collega i tuoi microfoni qui. Se il LINE INPUT (jack TRS) è in uso, il range di guadagno consentito va da + 20 dB a -30 dB. Tutti gli ingressi MIC-LINE dell’F 12XR sono forniti con un filtro Hi-Pass ad 80 Hz.
- Page 19 100 Hz con un guadagno di +/- 15 dB e una curva shelving. [21] PRO DSP FX F 12XR è dotato di una scheda PRO DSP FX interna che dispone di 16 preset. Ruotare l’encoder consente di selezionare tra 16 interessanti effetti sonori: 01.
- Page 20 DeSCRIZIOne Del PannellO FROnTale [30] Pan/Bal Il controllo funziona come PAN se il canale viene utilizzato nella configurazione MONO (XLR MIC INPUT) e definisce la posizione del segnale nell’immagine stereo del MAIN MIX. Il controllo BAL (Balance) consente di bilanciare la posizione del canale stereo (ingresso stereo della linea jack TRS) nell’immagine stereo del MAIN MIX.
-
Page 21: Descrizione Del Pannello Posteriore
DeSCRIZIOne Del PannellO POSTeRIORe [37] InTeRRuTTORe DI aCCenSIOne Utilizzare questo interruttore per accendere e spegnere il mixer F 12XR. POWER ON/OFF [38] IngReSSO DI alIMenTaZIOne Collegare qui il cavo di alimentazione fornito a corredo. L’alimentatore interno accetta tensioni da 100 V a 240 V CA. - Page 22 COnFIguRaZIOne SuggeRITa MICROFOnO TaSTIeRa CHITaRRa BaSSO eleTTRICa eleTTRICO BaTTeRIa aCuSTICa IMPIanTO auDIO ROTATE alTOPaRlanTI Da PalCO...
- Page 23 COnFIguRaZIOne SuggeRITa CHITaRRa eleTTRICa BaSSO TaSTIeRa eleTTRICO MICROFOnI BaTTeRIa eleTTROnICa IMPIanTO auDIO STuDIO MOnITORS ROTATE alTOPaRlanTI Da PalCO USB AUDIO COMPuTeR - DaW POWER ON/OFF...
- Page 24 F12XR BlOCK DIagRaM / SCHeMa a BlOCCHI GAIN GAIN 10KHZ 10KHZ 10KHZ 1.25KHZ 100HZ 100HZ 100HZ THRESHOLD THRESHOLD 10KHZ 10KHZ 1.25KHZ 1.25KHZ 100HZ 100HZ FADER LEVEL FADER LEVEL FADER LEVEL FADER LEVEL FADER LEVEL MAIN_L MAIN_R AUX1 AUX2_PRE AUX2_POST BUS1 BUS2 PFL_L PFL_R...
- Page 25 SPeCIFICaTIOnS / SPeCIFICHe SPeCIFICaTIOnS RCF F 12XR Mono input Channels Microphone inputs 6 XLR Balanced Frequency response 20 Hz - 20 kHz, +/-1 dB Distortion (THD+N) <0,003% at +0 dB, 20 Hz-20 kHz Sensitivity range 0 dB to -50 dB...
- Page 26 F 12XR ReaR VIeW / VISTa POSTeRIORe USB AUDIO POWER ON/OFF F 12XR TOP VIeW / VISTa FROnTale ROTATE...
- Page 28 RCF Spa: Via Raffaello, 13 - 42124 Reggio Emilia - Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
