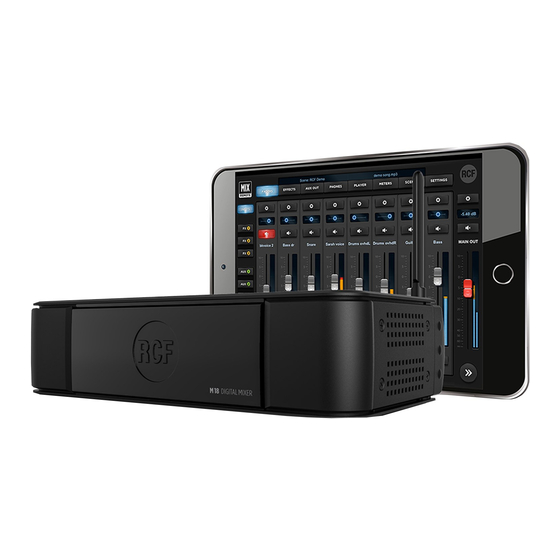

M 18 DIGITAL MIXER
quick start guide
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M 18 and is the answer not in the manual?

Questions and answers

Related Manuals for RCF M 18

Summary of Contents for RCF M 18

  • Page 1 M 18 DIGITAL MIXER quick start guide...

  • Page 3: Safety Precautions

    LEGAL DISCLAIMER RCF S.p.A. accepts no liability for any loss which may be suffered by any person who relies either wholly or in part upon any description, photograph, or statement contained herein. Technical specifications, appearances, and other information are subject to change without...

  • Page 4: What's In The Box

    DESIGNED FOR MUSICIANS QUICK START GUIDE This guide is intended for give to the user the information necessary for the first use of RCF M 18 digital mixer. Follow carefully this guide for a correct use of the device. Visit the SUPPORT page on the M SERIES section of our website http://mixer.rcf.it to download the full Owner Manual.
  • Page 5 M 18 DIGITAL MIXER REAR PANEL 3. MAIN 1. MIC INPUT 15. LINE 7. AUX 4. EXTERNAL INPUT 2. MIC/LINE OUTPUT WiFi INPUT ANTENNA 5. POWER SWITCH 6. POWER CABLE INLET 8. LAN CONNECTOR 12. MIDI 10. INTERNAL 14. LINE IN &...
  • Page 6 4. External Wi-Fi Antenna connector M 18 includes an internal antenna and provisions for an external antenna. Attach the provided external antenna to this connector for optimal performance of the MixRemote app. 5. Power switch Turn On and Off your M 18 device.
  • Page 7 M 18 DIGITAL MIXER FEATURES 18 input channel, 13 mix busses. In detail: 8 x MIC input 10 x Line input including 2 x switchable HiZ input 6 x AUX send 3 x Internal FX send 16 x FX insert points...
  • Page 8 TURN ON YOUR RCF M 18 DIGITAL MIXER Switch on the M 18 through the Power Switch (n° 5. In the back panel view). A white light on the front panel, just under the RCF logo will confirm that the M 18 is on.

  • Page 9: Avvertenze Per La Sicurezza

    La “Guida Al Primo Utilizzo” è parte integrante del prodotto e lo deve accompagnare sempre anche in caso di cambio di proprietà come riferimento per una corretta installazione ed uso e per le norme di sicurezza. RCF S.p.A. non si assumerà...
  • Page 10 PROGETTATO PER I MUSICISTI GUIDA AL PRIMO UTILIZZO Questa guida è concepita per dare all’utilizzatore le informazioni necessarie al primo utilizzo del Mixer Digitale RCF M 18. Seguire accuratamente questa guida per un corretto utilizzo del dispositivo RCF M 18.

  • Page 11: Pannello Posteriore

    LEDs verdi indicano la presenza del segnale sui canali MAIN MIX. 4. Connettore per l’antenna Wi-Fi esterna M 18 è provvisto di un’antenna Wi-Fi interna e include anche un’ antenna esterna. Installare sempre l’antenna esterna in dotazione per ottenere le migliori prestazioni nel collegamento Wi-Fi della App. MixRemote.
  • Page 12 5. Interruttore di accensione Accende e spegne il dispositivo M 18. 6. Presa di alimentazione. Collegare qui il cavo di alimentazione in dotazione. 7. Uscite AUX 1-6 Jack Bilanciati Collegare a queste uscite bilanciate a +21dB dei monitor da palco oppure delle unità effetti esterne.
  • Page 13 M 18 DIGITAL MIXER CARATTERISTICHE 18 canali di ingresso, 13 mix busses di uscita. Nel dettaglio: 8 x Ingressi Microfonici 10 x ingressi linea, inclusi 2 x ingressi linea ad alta impedenza (HiZ) 6 x mandate AUX 3 x mandate ad FX interni...
  • Page 14 Connettere il Mixer Digitale M 18 all’iPad per la prima volta 1. Sull’ iPad aprire il menu: Impostazioni > Wi-Fi . 2. Un network WiFi con SSID chiamato M 18-xxxxxx apparirà nella lista dei network disponibili (xxxxxx è una stringa di cifre alphanumeriche relative al MAC address interno).
  • Page 15 La société RCF décline toute responsabilité concernant l’installation et/ou l’utilisation incorrecte(s) de cet appareil. MENTION LÉGALE La société RCF décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, photos et informations contenues ici. Spécifications techniques, apparence et informations complémentaires susceptibles d’être modifiées sans notification préalable. Toutes...

  • Page 16: Guide De Mise En Service Rapide

    Ce guide est destiné à fournir à l’utilisateur toutes les informations nécessaires à la première utilisation du mixeur numérique RCF M 18. Suivez attentivement ce guide pour utiliser l’appareil correctement. Visitez la page de support sur la section de la série M de notre site Web http://mixer.rcf.it pour télécharger le Manuel du Propriétaire complet.

  • Page 17: Panneau Arrière

    M 18 DIGITAL MIXER PANNEAU ARRIÈRE 3. MAIN 1. MIC INPUT 15. LINE 7. AUX 4. EXTERNAL INPUT 2. MIC/LINE OUTPUT WiFi INPUT ANTENNA 5. POWER SWITCH 6. POWER CABLE INLET 8. LAN CONNECTOR 12. MIDI 10. INTERNAL 14. LINE IN &...
  • Page 18 4. Connecteur de l’antenne Wi-Fi externe Le M 18 possède une antenne interne et une antenne externe. Reliez l’antenne externe à ce connecteur pour que l’application MixRemote fonctionne de façon optimale. 5. Commutateur marche/arrêt Allume et éteint votre mixeur M 18.

  • Page 19: Caractéristiques

    M 18 DIGITAL MIXER CARACTÉRISTIQUES 18 canaux d’entrée, 13 bus de mixage En détail: 8 entrées micro 10 entrées ligne dont 2 avec haute impédance commutable (HiZ) 6 départs auxiliaires 3 départs d’effets internes 16 points d’insertion 1 Main Mix stéréo 1 casque stéréo...

  • Page 20: Digital Mixer

    Première connexion de votre mixeur numérique M 18 à votre iPad 1. Dans votre iPad, ouvrez la page Configuration > Wi-Fi 2. Un réseau Wi-Fi avec SSID appelé M 18-xxxxxx apparaît dans la liste des réseaux disponibles (xxxxxx est une chaîne alphanumérique relative à l’adresse MAC interne).

  • Page 21: Wichtige Hinweise

    Installation und/oder Nutzung des Geräts. HAFTUNGSAUSSCHLUSS Die Firma RCF akzeptiert keine Haftung für einen Verlust, den eine Person erleidet, die sich ganz oder teilweise auf eine hierin enthaltene Beschreibung, Abbildung oder Aussage verlässt. Technische Spezifikationen, Erscheinungsformen und andere Informationen können...

  • Page 22: Inhalt Der Packung

    KONZIPIERT FÜR MUSIKER KURZANLEITUNG Diese Kurzanleitung soll dem Nutzer die Informationen bieten, die zum Ersteinsatz des Digitalmischpults RCF M 18 notwendig sind. Befolgen Sie diese Kurzanleitung sorgfältig für eine korrekte Nutzung des Geräts. Besuchen Sie die Support-Seite auf der M SERIES-Bereich unserer Website http://mixer.rcf.it die vollständige Bedienungsanleitung herunterladen.
  • Page 23 M 18 DIGITAL MIXER ANSICHT M 18 RÜCKSEITE 3. MAIN 1. MIC INPUT 15. LINE 7. AUX 4. EXTERNAL INPUT 2. MIC/LINE OUTPUT WiFi INPUT ANTENNA 5. POWER SWITCH 6. POWER CABLE INLET 8. LAN CONNECTOR 12. MIDI 10. INTERNAL 14.
  • Page 24 4. Externer WiFi-Antennenanschluss M 18 umfasst eine interne und eine externe Antenne. Befestigen Sie die externe Antenne an diesem Anschluss zur optimalen Leistung der MixRemote-App. 5. Stromschalter Schalten Sie Ihr M 18 Gerät ein und aus. 6. Stromkabeleingang. Schließen Sie hier das beiliegende Stromkabel an.
  • Page 25 M 18 DIGITAL MIXER MERKMALE VON M 18 18 Eingangskanäle, 13 Ausgangskanäle Im Detail: 8 x MIC-Eingang 10 x Line-Eingang einschließlich 2 x schaltbarer HiZ-Eingang 6 x AUX-Send 3 x FX-Send intern 16 x FX-Insert-Punkte 1 x Stereo Main Mix 1 x Stereokopfhörer...
  • Page 26 DIGITAL MIXER SCHALTEN SIE IHR DIGITALMISCHPULT RCF M 18 EIN Schalten Sie das M 18 über den Netzschalter ein (Nr. 5 in der Rückseitenansicht). Ein weißes Licht auf der Vorderseite, unterhalb des RCF-Logos bestätigt, dass der M 18 eingeschaltet ist.
  • Page 27 La firma RCF no asume ninguna responsabilidad por la instalación y/o uso incorrectos del equipo.

  • Page 28: Guía De Inicio Rápido

    DISEÑADA POR MÚSICOS GUÍA DE INICIO RÁPIDO Esta guía está destinada a proporcionar al usuario la información necesaria para el primer uso de la mixer digital RCF M 18. Siga cuidadosamente esta guía para un uso correcto del equipo. Visita la página de soporte en la sección de la serie M de nuestra página web http://mixer.rcf.it para descargar el Manual de instrucciones completo.

  • Page 29: Panel Trasero

    M 18 MIXER DIGITALE PANEL TRASERO 3. MAIN 1. MIC INPUT 15. LINE 7. AUX 4. EXTERNAL INPUT 2. MIC/LINE OUTPUT WiFi INPUT ANTENNA 5. POWER SWITCH 6. POWER CABLE INLET 8. LAN CONNECTOR 12. MIDI 10. INTERNAL 14. LINE IN &...
  • Page 30 4. Conector de antena Wi-Fi externa La M 18 incluye dos antenas; una interna y una externa. Fije la antena externa a este conector para obtener un óptimo rendimiento de la aplicación MixRemote. 5. Interruptor de encendido Enciende y apaga la M 18.
  • Page 31 M 18 DIGITAL MIXER CARACTERÍSTICAS 18 canales de entrada y 13 buses de mezcla En detalle: 8 entradas MIC 10 entradas LINE; 2 de ellas con entrada HiZ conmutable 6 envíos AUX 3 envíos FX internos 16 inserts FX 1 Main Mix estéreo 1 audífonos estéreo...
  • Page 32 ENCENDIENDO SU MIXER DIGITAL RCF M 18 Encienda la M 18 con el interruptor de encendido (n° 5 en la vista del panel trasero). Una luz blanca en el panel frontal debajo del logo de RCF confirmará que la M 18 está encendida.
  • Page 33 Self-contained digital mixer with integrated effects 2.2 Kg INPUTS Mic preamp inputs Mic pre inputs: gain range (*) 60 dB Mic pre inputs: +48V phantom Ch 1-4, 5-8 ON/OFF Hi-Z / Line inputs, unbalanced Line inputs, unbalanced All line inputs: sensitivity (*) +4 dBu/-10 dBV OUTPUTS MAIN OUT (L,R), balanced +4 dBu...
  • Page 34 M 18 INTERNAL BLOCK DIAGRAM M 18 SIGNAL FLOW DIAGRAM...
  • Page 36 RCF S.p.A. Via Raffaello Sanzio, 13 42124 Reggio Emilia - Italy Tel +39 0522 274 411 Fax +39 0522 232 428 e-mail: info@rcf.it...
