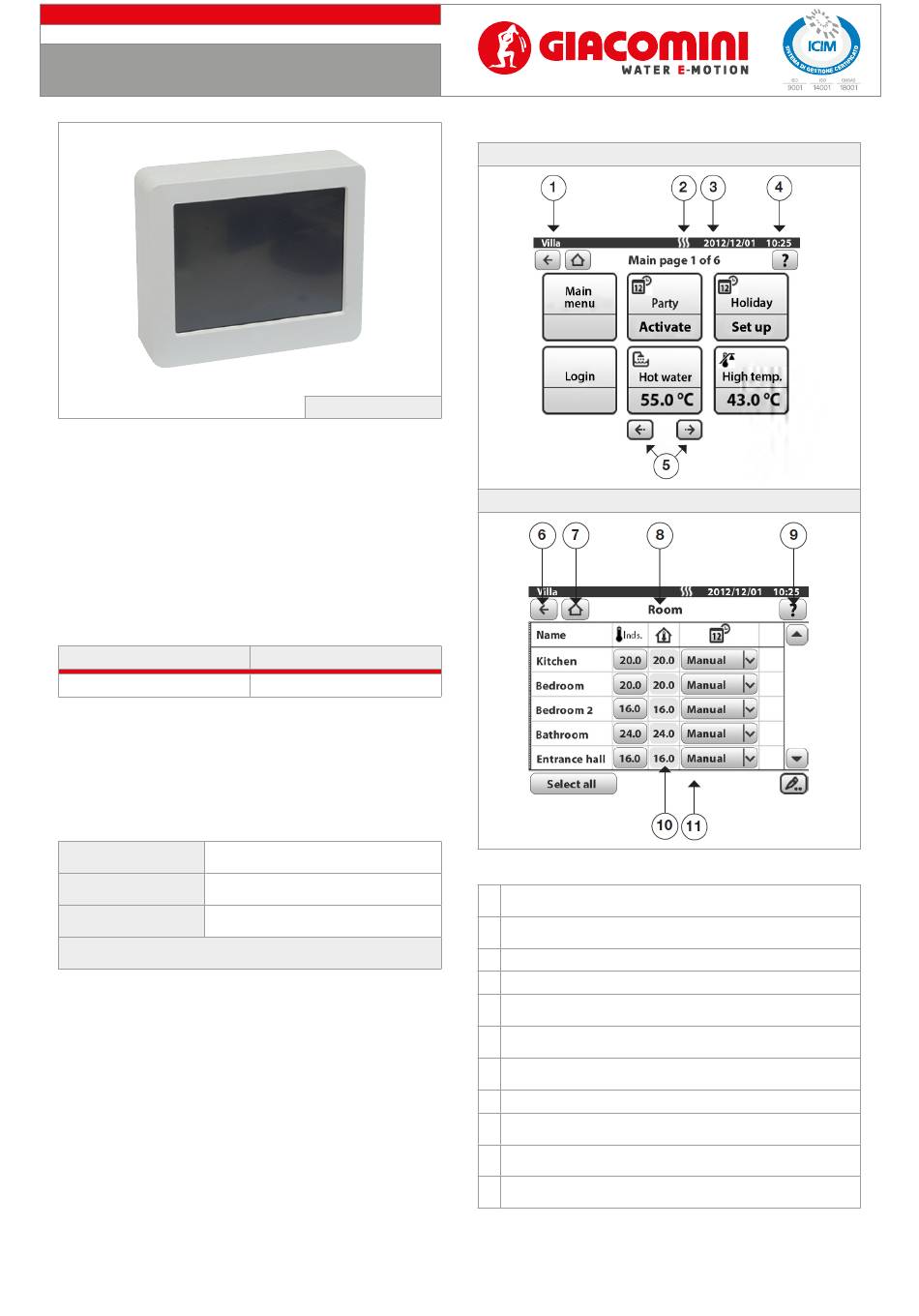

T
ermoregolazione wireless
0799ML Agosto 2018 - August 2018
D
-
KD400
isplay touch
screen
T
-
Kd400
ouch
screen display

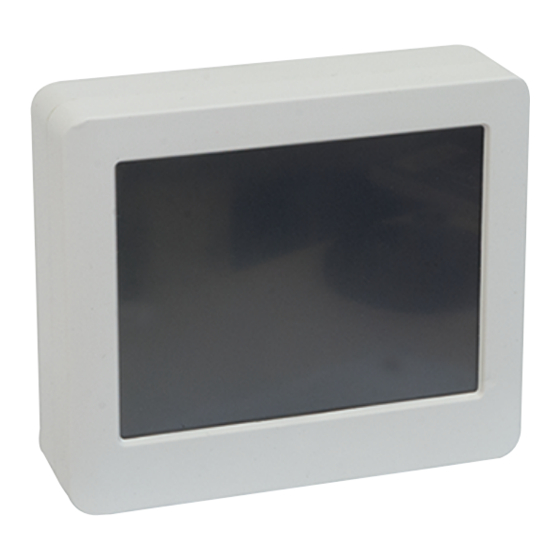

Descrizione - Description
Display touch-screen retroilluminato per la programmazione, gestione e
controllo del modulo PM100WY02. Alimentazione diretta dal modulo di
controllo. Montaggio a parete o su modulo di controllo.
Touch-screen display for programming, management and control of the
PM100WY02 control unit. Direct supply from the control unit. Installation on
wall or on the control unit.
Versioni e codici - Versions and product codes
Codice - Product code
KD400Y002
Codici di completamento - Completion codes
PM100WY02: modulo di controllo wireless - wireless control unit
K400Y002: cronotermostato wireless - wireless chronothermostat
K563PY002: sonda di temperatura - temperature probe
Dati tecnici - Technical data
Alimentazione
da modulo di controllo Bus 12 Vdc (9÷15 V)
Power supply
from the control unit BUS 12 Vdc (9÷15 V)
Consumo corrente
R50 mA
Current consumption
Temp. di esercizio (ambiente)
10÷40 °C
Operational temp. (environment):
Conforme con EN 50130-4, EN 55022
Complies with EN 50130-4, EN 55022
047U54528
KD400
Alimentazione - Power supply
da PM100WY02 - from PM100WY02
Descrizione display - Display description
Schermata iniziale - Start up screen
Layout schermo - Screen layout
Legenda simboli - Legend of symbols
Luogo di istallazione dell'unità di regolazione
1
The installation location of the control unit is here
Indicatore modalità riscaldamento/raffreddamento
2
Indicates if the control unit is in heating or cooling mode
3
Data - Displays the current date
4
Ora - Displays the current time
Tasti per visualizzare le diverse schermate
5
Keys to view different startup screens
Tasto per tornare alla pagina precedente. Le modifiche vengono salvate automati-
6
camente - Key to return to the previous page. Changes are saved automatically
Tasto per tornare alla schermata startup. Le modifiche vengono salvate automati-
7
camente - Key to return to the startup screen. Changes are saved automatically
8
Mostra il menu in uso - Displays which menu you are in right now
Il tasto apre una schermata aiuto per la pagina corrente
9
The key opens a help screen for the current page
La "Sezione informazioni" mostra i dati modificabili
10
"Information section" displays data that you can change
Tasti di navigazione del menu selezionato
11
These keys are used to navigate in the selected men
