CRONOTERMOSTATO
PER RADIATORE,
AD ONDE RADIO
HA1.2 ZIGBEE"
Leggere attentamente queste istruzioni prima di installare il dispositivo
e conservarle per successive consultazioni.

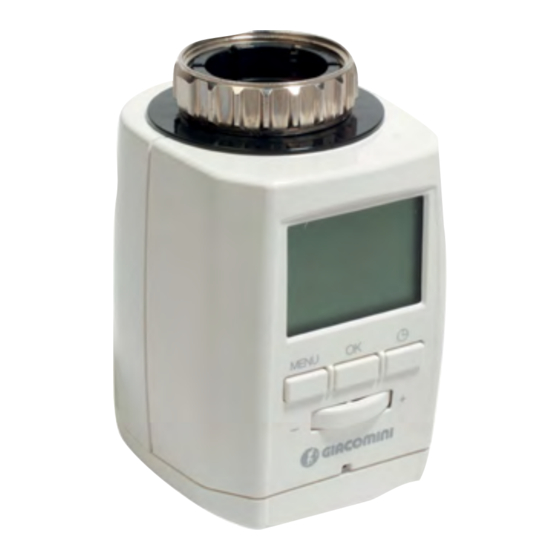

La confezione contiene: 1 cronotermostato K470W con ghiera di fissaggio
M30x1,5 mm, 1 sacchetto R453HY012 contenente adattatore per ghiera di
fissaggio M30x1,5 mm; 1 manuale d'istallazione ed uso.
Applicazione secondo direttiva
Acquistando il K470W si ha un termostato programmabile per
radiatori che può quindi essere usato per regolare le temperature
in ambienti chiusi e pertanto contribuire al risparmio energetico.
Si prega di utilizzare il K470W solo per questo scopo.

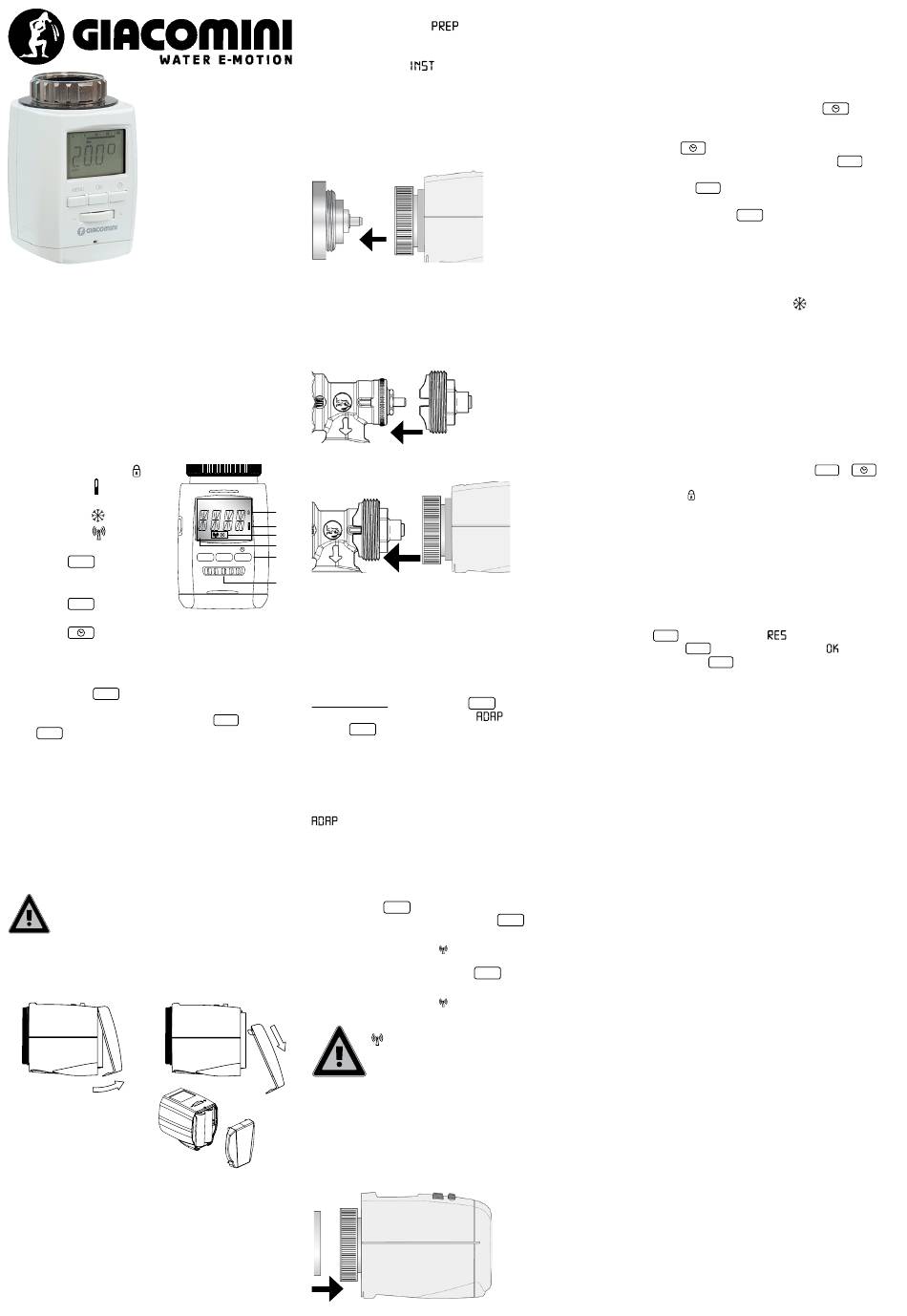

Display ed elementi di controllo
1 Sicurezza bambini attiva
2 Batteria scarica
3.a
Funzione di finestra aperta/
antigelo attiva
3.b Wireless attivo
4 Modalità AUTO o MANU attiva
5.a Pulsante – si visualizza il
MENU
menu principale; con il tasto menu
inoltre si ritorna al livello precedente
5.b Pulsante
– conferma di
OK
impostazione
5.c Pulsante – funzione temporizzazione
6 Rotella di selezione
Impostazioni menù
Premendo il tasto si accede al menu di configurazione.
MENU
Con la rotella di selezione si va a selezionare la voce desiderata, voce
che viene poi confermata dalla pressione del tasto
Il tasto riporta al livello precedente.
MENU
PAIR
JOIN = aggiungi processo
DEL = elimina processo
ADAP Nuovo adattamento dell'otturatore sulla valvola
INST Funzione installazione (installare il cronotermostato
sull'adattatore solo quando è presente la scritta INST sul
display)
RES Reimpostazione del dispositivo alle impostazioni di
fabbrica. La connessione radio continua ad esistere.
STBY
Display in stand-by
VERS Indica la corrente versione del firmware
Prima di inserire le batterie, procedere installando il
corretto adattatore sul corpo valvola.
Inserimento / sostituzione batterie
Rimuove il coperchio delle batterie premendolo verso l'alto nel punto
evidenziato (1) e poi tirandolo (2).
(1)
Inserire quindi le batterie come riportato all'interno del K470W.
Non utilizzare accumulatori! Assicurarsi che le polarità siano cor-
rette! Attenzione: non ricaricare le batterie, pericolo di esplosione!
Non smontare le batterie! Togliere immediatamente le batterie
scariche dal dispositivo. Tenere le batterie lontano da fonti calore
– pericolo di perdite! Non applicare insieme batterie usate e nuove.
Se necessario, pulire le batterie ed i contatti prima che vengano
utilizzate. Tenere le batterie lontano dalla portata dei bambini.
Se si viene a contatto con il liquido della batteria sciacquare immedia-
tamente la parte interessata e consultare un medico.
Preparazione per l'installazione
Sul display verrà visualizzato
posizione di installazione per facilitarne il posizionamento sulla valvola.
Appena il cronotermostato K470W è pronto per l'installazione, sul
display verrà visualizzato
Installazione su valvole termostatizzabili Giacomini con attacco
M30x1,5 mm
Il cronotermostato si installa su tutte le valvole termostatizzabili
Giacomini serie H, con attacco M30x1,5 mm, come di seguito illustrato:
• Avvitare la ghiera (B) del cronotermostato, sulla valvola del radiatore (A).
A
"STANDARD
K470W
Installazione su altre valvole termostatizzabili Giacomini
Per l'installazione su corpi valvola termostatizzabili Giacomini utilizzare
il contenuto del sacchetto R453HY012 compreso nella confezione del
cronotermostato.
• Applicare la ghiera filetta (C) agganciandola ai pioli di riferimento (P)
presenti sulla valvola (D) del radiatore.
• Avvitare la ghiera (B) del cronotermostato, sulla valvola del radiatore
(C+D).
Mo Di Mi Do Fr Sa So
1
:
2
3
AUTO
MANU
4
MENU OK
5
6
Il cronotermostato deve essere in modalità "INST" o "ON" per applicarlo
alla ghiera con una minima forza.
Se il cronotermostato viene installato successivamente, selezionare il
menù "INST" prima di applicarlo alla ghiera.
Per una migliore regolazione di temperatrura, si consiglia di installare il
cronotermostato con il visualizzatore rivolto verso l'alto.
Adattamento sulla valvola
Prima installazione: premere il pulsante
fino a quando appare sul display la scritta
.
OK
Premere
iniziare il suo adattamento. Il cronotermostato K470W si adatterà alla
corsa della valvola termostatizzabile.
Questa operazione può richiedere qualche minuto.
Finito l'adattamento il K470W ritorna in modalità normale.
• Se è richiesto un altro adattamento, per esempio se la valvola non
ha chiuso completamente durante il primo adattamento, selezionare
dopo aver premuto il pulsante MENU e far ripartire l'operazione.
Configurazione/eliminazione dalla rete wireless
Per configurare/eliminare manualmente il K470W ad una rete wireless,
iniziare il processo di configurazione dal display KD410.
Successivamente selezionare il menù PAIR sul cronotermostato K470W
e confermare con
Poi selezionare il menù JOIN e confermare con
Entro 90 secondi il K470W si sarà connesso con successo alla rete se
l'icona di segnalazione wireless
Per eliminare la connessione del K470W dalla rete, selezionare il menù
PAIR e poi il menù DEL e confermare con
Entro 90 secondi il K470W si sarà disconnesso con successo dalla rete se
(2)
l'icona di segnalazione wireless
È consigliabile utilizzare il DEL prima di riprovare una seconda
volta il JOIN sullo stesso Display KD410.
Rimozione del cronotermostato
• Impostare la temperatura max. con il selettore a rotella (sul display
appare ON) ed attendere almeno 1 min.
• Svitare la ghiera (B) del cronotermostato dalla valvola del radiatore.
B
. L' o tturatore si sposterà ora nella
.
B
D C
P
B
C+D
e scorrere con la rotellina
MENU
.
così che il cronotermostato K470W sarà in grado di
OK
.
OK
.
OK
rimarrà accesa fissa.
OK .
scomparirà.
Dopo la connessione e l'apparizione del simbolo
, se per errore si preme nuovamente OK al JOIN
la valvola lascia il Display KD410 associato e lo
abbandona per cercare un altro Display KD410
- non più quello a cui era associato -.
OPERAZIONI DI BASE
Con la rotella di selezione è possibile modificare la temperatura
ambiente in qualsiasi momento.
FUNZIONI SPECIALI
Funzione timer
La funzione timer viene selezionata con il pulsante
Con questa funzione può essere impostata una determinata
temperatura per un intervallo di tempo prestabilito.
Premere il tasto . Per prima cosa, viene mostrato il tempo in cui il
programma viene attivato. Confermare con il pulsante
La temperatura desiderata può essere ora impostata.
Premere il pulsante per conferma.
OK
Durante il periodo impostato non è possibile cambiare la temperatura
manualmente. Con il pulsante la funzione può essere disattivata.
MENU
Funzione finestra aperta
Se si apre una finestra si ha una notevole dispersione termica con un
calo repentino della temperatura. In questo caso il cronotermostato
K470W chiuderà automaticamente la valvola radiatore per risparmiare
energia. Sul display si visualizzerà il simbolo
Funzione fuori casa (vacanza)
La modalità fuori casa si può impostare solamente dal display KD410
o dalla APP dedicata. Attivando la modalità vacanza TUTTI i K470W
connessi alla rete vanno in OFF.
La modalità vacanza si disattiva sempre e solo dal display KD410 o dalla
APP dedicata.
Sicurezza bambini
Il cronotermostato K470W può essere bloccato per proteggerlo da
attivazioni non autorizzate. Premere il pulsante
stesso momento per circa 2 secondi fino a quando sul display non
appare il simbolo al fine di bloccare il dispositivo.
Usando di nuovo questa combinazione il simbolo non viene più
visualizzato e il cronotermostato K470W si sblocca.
Display LCD in standby
Il display va automaticamente in Standby dopo circa 30 sec.
Per riattivarlo premere un qualsiasi tasto o la rotella.
Ritorno al setting di fabbrica/Reset
Premere . Selezionare la voce
MENU
Confermare con . Il display mostra la scritta
OK
confermare con il tasto . Il K470W è resettato.
OK
Il cronotermostato rimane comunque connesso alla rete.
Le protezioni antigelo e antigrippaggio sono attive
automaticamente:
Funzione protezione antigelo
Se la temperatura scende sotto 6°C, il cronotermostato K470W apre la
valvola fino a che la temperatura risale a 8°C. Questo per prevenire la
formazione di ghiaccio nei radiatori.
Funzione antigrippaggio
Per prevenire la formazione di depositi solidi nella valvola radiatore
il cronotermostato K470W attiva il programma antigrippaggio con
frequenza settimanale il Venerdì mattina.
.
.
