Guide d'entretien
MPP-10/0300/COS/S
MPP-10/0600/COS/S
MPP-10/1200/COS/S
0300/COS/S 7.4W
0600/COS/S 14.8W
1200/COS/S 29.6W
Source de lumière dédiée
Température de couleur
※ Veuillez nous contacter lors du remplacement de la source lumineuse.
bloc d'alimentation vendu séparément
※Seule une personne qualifiée (électricien) doit remplacer le bloc d'alimentation.
<Assurez-vous de vérifier> pour un entretien sûr
AVERTISSEMENT: une mauvaise utilisation peut provoquer des blessures.
Attention: une mauvaise utilisation peut provoquer des dommages matériels.
Installez l'instrument et les options en toute sécurité conformément à l'affichage de l'instrument ou à ce manuel.
(Cause de chute, choc électrique, incendie)
avertissement
Ne touchez pas l'appareil pendant l'éclairage ou immédiatement après l'avoir éteint en raison de
la température élevée.(cause de brûlures)
Ne placez pas et ne couvrez pas de tissu, de papier ou de matériau d'isolation thermique sur l'équipement.
Ne placez pas d'objets métalliques ou inflammables dans les espaces entre les appareils (cause de choc électrique,
d'incendie et d'appareils)
Assurez-vous que la coque extérieure de l'unité principale autre que la pièce de montage du luminaire n'entre pas en
contact avec les matériaux de construction et les conduits à l'intérieur et à l'extérieur du plafond.
(Cause de chute, choc électrique, incendie)
Ne démontez pas et ne modifiez pas l'instrument (cause de choc électrique, d'incendie, de chute ou de
dysfonctionnement)
Ne travaillez pas avec les mains mouillées (cause de choc électrique)
Si vous ressentez une anomalie telle que de la fumée ou une odeur, coupez immédiatement l'alimentation et
demandez à un atelier de construction de la réparer (cause de choc électrique ou d'incendie)
Assurez-vous de couper l'alimentation avant de connecter ou de déconnecter le connecteur.
Installez l'arroseur et tout autre équipement de prévention des incendies de manière à ce que la chaleur de
mise en garde l'instrument ne l'affecte pas (cause d'un dysfonctionnement).
2400K
2700K
3000K
3500K
4000K
: Matière interdite
: Observer strictement les choses
■ À propos de l'entretien des appareils d'éclairage

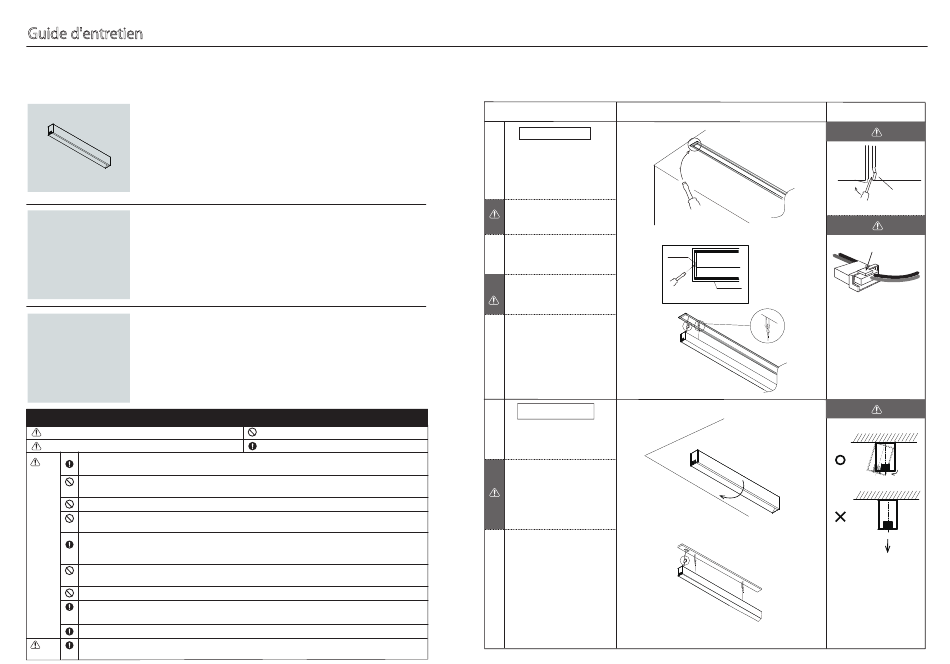

Détails d'installation
Cadres encastrés
Retirez le luminaire du plafond Insérez
1
1 un tournevis plat dans la rainure du cône
et retirez le luminaire.
Tirez le luminaire vers le bas du Cadre.
mur
Veuillez noter que l'application d'une
e
force excessive peut endommager le
luminaire.
※1
Retirez le connecteur tout en le
2
suspendant avec le fil de sécurité.
Tout en appuyant sur le bouton de
f déverrouillage du côté alimentation
2
du connecteur, retirez-le.
Retirez le fil de sécurité un par un.
3
Plaque de montage
1 Inclinez l'instrument et tirez-le vers le 1
bas lorsque le ressort se déclenche.
Inclinez le coin de l'éclairage
g
S'il est abaissé directement en dessous,
le luminaire peut être endommagé.
2 Retirez le connecteur tout en le
suspendant avec le fil de sécurité.
3
Retirez un fil de sécurité un par un.
Schéma d'installation
※1
Plafond
Cadre de
montage
Pilote moins
Insérer dans la rainure (vue agrandie)
rainure
monter
(Vendu séparément)
3
2
Plafond
2
3
Mise en garde
e
Luminaire
Dommages
latéraux
Pilote moins
f
Bouton de
déverrouillage
g
