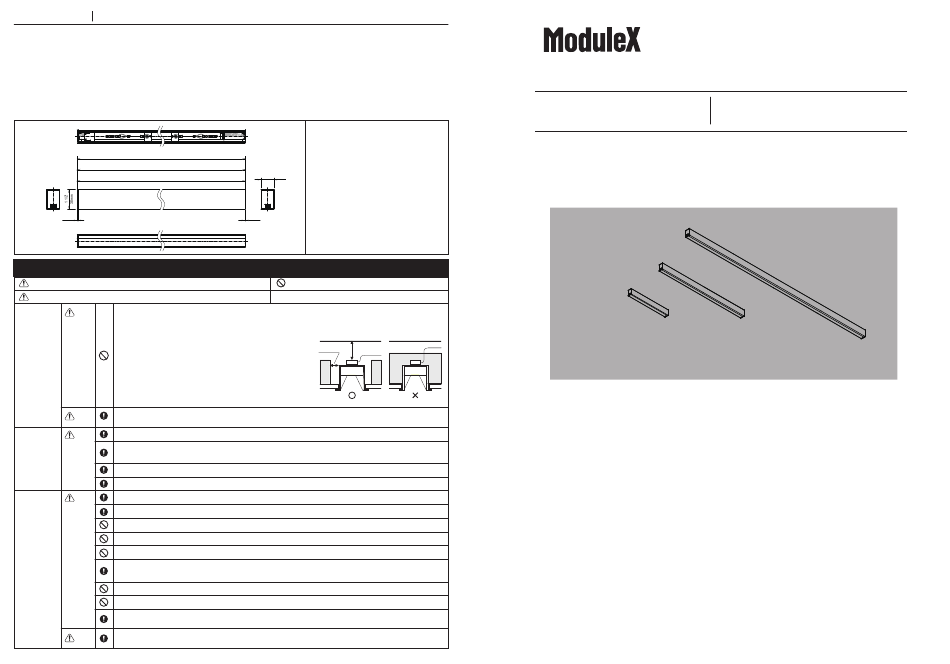

Installation Guide Lighting Fixture
PRISM
Wall washer downlight
MPP-10/0300/COS/S
MPP-10/0600/COS/S
MPP-10/1200/COS/S
MPP-10/0300/COS/S
11 13/16"
300mm
MPP-10/0600/COS/S
23 5/8"
600mm
MPP-10/1200/COS/S
47"1/4"
1200mm
1/16"
1.5mm
To install the fixture safely《 Read carefully and follow all the instructions in the guide 》
Warning : Failure to install the fixture properly could result in personal injury.
Caution :
Failure to install the fixture properly could result in property damage.
The fixture is for indoor use only in normal conditions.
Before
Warning
installation
Can not be used under following conditions (Causes of falling, electrocution and fire)
●Inclined, uneven surface
●High humidity
●Outside
●On the floor
●Vibrated or shocked areas
●Areas get direct sunlight
Please contact if you are not able to judge whether installation
environment is suitable or not.
Please follow the fixturesʼ indication or specification for the distance of irradiated area.
Caution
(Causes of change in shape and color of irradiated objects)
Only qualified person is allowed to work on electric wiring and equipment. (Cause of accidents)
For electric
Warning
wiring
Use only specified power unit. Please follow rating plate of fixtures for power supply frequency.
(Cause of electrification・fire) (50Hz ・60 Hz common use for ballasts and incandescent lamp fixtures)
Be sure power supply voltage is within ±6% mentioned in rating plate or the guide. (Causes of short life of lamps・electrification・fire)
Be sure all the wires and codes are not damaged. (Causes of falling・damage)
At lighting
Warning
Please follow the fixturesʼ instruction or this guide to install the fixture and lamp. (Causes of falling・electrification・fire)
fixture
Switch off the power when installing fixture and the lamp. (Causes of electrification)
installation
Do not touch the fixture when switch is on or just turn off the switch because of high temperature.(Cause of burn)
Do not put or cover the fixture by any cloths, papers, or insulators.(Causes of not lighting・fire)
Do not place any metallic or flammable objects. (Cause of electrification・fire・broken fixture)
Make sure to install all the parts of fixtures besides installation and mounting parts will not touch with any
objects both inside and outside of ceiling such as lighting track, etc. (Causes of falling・electrification・fire)
Do not dismount or remodel fixtures. (Cause of electrification・fire・falling・broken fixtures)
Do not operate with wet hands.(Cause of electric shock)
If you smell smoke, see smoke, or find anything unusual, please turn the switch off and ask construction
companies to repair. (Cause of electrification・fire)
Make sure heat from the fixture will not affect any fire prevention systems such as sprinkler by heat from
Caution
the fixture.
(Causes for improper operation)
（1 wall light fixture）
MPP-10/0300/COS/S
MPP-10/0600/COS/S
MPP-10/1200/COS/S
1"
25.4mm
1/16"
1.5mm
Use only with class2
power unit
: Prohibited
: Strict observance
●Insulated inside of ceiling
●Ambient temperature under 0℃ and over 35℃
●Ceiling which canʼt hold the fixture weight
3 inch〜
●On the wall
3 inch～
●Places affected by wind or air-conditioner machine
●Near fire
Insulator
Insulator
●Dusty areas, corrosive gas outbreaks areas
Installation Guide
Weight
0.370kg
0.730kg
1.450kg
Insulator
INSTRUCTIONS PERTAINING TO A RISK OF FIRE OR INJURY TO PERSONS
IMPORTANT SAFETY INSTRUCTIONS
Lighting Fixture
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Modulex MPP-10/0300/COS/S
Summary of Contents for Modulex MPP-10/0300/COS/S
- Page 1 Installation Guide Lighting Fixture PRISM Wall washer downlight MPP-10/0300/COS/S MPP-10/0600/COS/S MPP-10/1200/COS/S （1 wall light fixture） Lighting Fixture Installation Guide Weight 0.370kg MPP-10/0300/COS/S MPP-10/0300/COS/S 11 13/16" 0.730kg MPP-10/0600/COS/S 300mm MPP-10/0600/COS/S 1.450kg 23 5/8" MPP-10/1200/COS/S 600mm MPP-10/1200/COS/S 1" 47"1/4" 25.4mm 1200mm 1/16" 1/16" 1.5mm 1.5mm Use only with class2 power unit To install the fixture safely《 Read carefully and follow all the instructions in the guide 》 : Prohibited Warning : Failure to install the fixture properly could result in personal injury. : Strict observance Caution : ...
- Page 2 Installation Guide Lighting Fixture PRISM Wall washer downlight To install ModuleX safety MPP-10/0300/COS/S MPP-10/0600/COS/S MPP-10/1200/COS/S Precautions Contents Installation Details Installation Diagram Caution Power supply installation Power consumption Total length of equipment that can be used by Power unit (excluding power consumption of the Power unit) Connect the connecting cable with connector to per fixture length the output of power unit. Constant voltage power unit Electrical wire (sold separately) Power connection DC cable (sold separately) (Be careful not to make a mistake in the polarity of the wires when connecting. See the figure) Instrument model number Input voltage (V) Power consumption (W) 1000/3000 Cut off solder...
-
Page 3: Warranty Period
■Equipment life Lighting fixtures have a lifetime. After 8 to 10 years of installation, internal deterioration has progressed even if there is no abnormality in the appearance. Check and replace. ※Operating conditions are ambient temperature 30℃, lighting for 10 hours a day、lighting for 3000 hours a year. (according to JIS C 8105-1 explanation) ・ If the ambient temperature is high or the lighting time is long, the life time will be shortened. ・ Please receive an inspection by a specialist such as a construction shop once every three years. If you continue to use the product without checking it, there is a risk of fire, electric shock, or falling. MPP-10/0300/COS/S ■About warranty MPP-10/0600/COS/S MPP-10/1200/COS/S Warranty period We have a unique long-term warranty period. Warranty details If a product malfunctions, we will repair or replace it free of charge depending on the warranty period and conditions for each product. Damages by the installation of lighting fixtures and construction-related materials are not covered by the warranty. Request for repair If the warranty period has expired or the warranty conditions are not met, repairs will be charged. Warranty conditions Detailed warranty conditions are described in the “Warranty”. ※For details, please contact our sales staff. -
Page 4: Installation Details
MPP-10/0300/COS/S MPP-10/0600/COS/S MPP-10/1200/COS/S ■ About lighting fixture maintenance 0300/COS/S 7.4W Installation Diagram Installation Details Caution 0600/COS/S 14.8W 1200/COS/S 29.6W Recessed frames ※1 Ceiling Remove the lighting fixture from the ceiling Mounting Lighting fixture Insert a flathead screwdriver into the frame groove of the cone and remove the lighting fixture. Pull the lighting fixture down from the frame. Side damage Wall Minus driver Please note that applying excessive force may damage the lighting fixture. Minus driver Dedicated light source ※1 Insert into the groove (enlarged view) Remove the connector while hanging Color temperature 2400K Release button groove 2700K ... -
Page 5: Guide D'installation
Guide d'installation Appareil d'éclairage PRISM Spot encastrable au mur MPP-10/0300/COS/S MPP-10/0600/COS/S Appareil d'éclairage MPP-10/1200/COS/S （1 applique murale） Guide d'installation Poids 0.370kg MPP-10/0300/COS/S MPP-10/0300/COS/S 11 13/16" 0.730kg MPP-10/0600/COS/S 300mm MPP-10/0600/COS/S 1.450kg 23 5/8" MPP-10/1200/COS/S 600mm MPP-10/1200/COS/S 1" 47"1/4" 25.4mm 1200mm 1/16" 1/16" 1.5mm 1.5mm Utiliser uniquement avec classe2 Unité de puissance Pour installer le luminaire en toute sécurité 《Lisez attentivement et suivez toutes les instructions du guide》 : Interdit Attention : Ne pas installer le luminaire correctement peut entraîner des blessures. : à observer strictement Avertissement :... - Page 6 Appareil d'éclairage Guide d'installation PRISM Spot encastrable au mur Pour installer la sécurité ModuleX MPP-10/0300/COS/S MPP-10/0600/COS/S MPP-10/1200/COS/S Précautions Contenu Détails d'installation Schéma d'installation Avertissement Longueur totale de l'équipement pouvant être utilisé par l'unité d'alimentation Consommation d'énergie Installation d'alimentation (à l'exclusion de la consommation d'énergie de l'unité d'alimentation) par longueur de luminaire Unité de puissance à tension constante Connectez le câble de connexion avec le Fil électrique (vendu séparément) connecteur la sortie de l'unité de puissance. Câble d'alimentation CC (vendu séparément) (Attention à ne pas se tromper de polarité Tension d'entrée (V) Consommation électrique (W) Numéro de modèle de l'instrument des fils lors de la connexion. Voir la figure)
-
Page 7: Entretien
■Durée de vie de l'équipement Les appareils d'éclairage ont une durée de vie. Après 8 à 10 ans d'installation, la détérioration interne a progressé même s'il n'y a pas d'anomalie d'apparence. Vérifiez et remplacez. ※Les conditions de fonctionnement sont la température ambiante de 30 ℃, l'éclairage pendant 10 heures par jour 、 l'éclairage pendant 3000 heures par an. (selon l'explication JIS C 8105-1) Entretien ・ Si la température ambiante est élevée ou le temps d'éclairage est long, la durée de vie sera raccourcie. ・ Veuillez recevoir une inspection par un spécialiste tel qu'un atelier de construction une fois tous les trois ans. Si vous continuez à utiliser le produit sans le vérifier, il existe un risque d'incendie, de choc électrique ou de chute. MPP-10/0300/COS/S ■À propos de la garantie MPP-10/0600/COS/S MPP-10/1200/COS/S Période de garantie Nous avons une période de garantie à long terme unique. Détails de la garantie En cas de dysfonctionnement d'un produit, nous le réparerons ou le remplacerons gratuitement en fonction de la période de garantie et des conditions de chaque produit. Les dommages causés par l'installation d'appareils d'éclairage et de matériaux liés à la construction ne sont pas couverts par la garantie. Demande de réparation Si la période de garantie a expiré ou si les conditions de garantie ne sont pas remplies, les réparations seront facturées. Conditions de garantie Les conditions de garantie détaillées sont décrites dans la «Garantie». ※Pour plus de détails, veuillez contacter notre service commercial. ■Service après-vente Si vous avez des questions concernant la réparation ou des questions, veuillez contacter le magasin où vous avez acheté le produit ou notre bureau de vente. 2019.9.17 TOKYO OSAKA FUKUOKA 1-20-6 BF1 Ebisuminami,Shibuya-ku, 4-1-21 Kitahama, Chuo-ku, Osaka、 1-8-30-1 Daimyou,Chuou-ku Tokyo,150-0022,Japan 541-0041,Japan Fukuoka,810-0041,Japan Tel : 81-3-5768-3681... -
Page 8: Guide D'entretien
Guide d'entretien MPP-10/0300/COS/S MPP-10/0600/COS/S MPP-10/1200/COS/S ■ À propos de l'entretien des appareils d'éclairage 0300/COS/S 7.4W Détails d'installation Schéma d'installation Mise en garde 0600/COS/S 14.8W 1200/COS/S 29.6W Cadres encastrés ※1 Plafond Retirez le luminaire du plafond Insérez Cadre de Luminaire un tournevis plat dans la rainure du cône montage et retirez le luminaire. Tirez le luminaire vers le bas du Cadre. Dommages latéraux Pilote moins Veuillez noter que l'application d'une force excessive peut endommager le Source de lumière dédiée Pilote moins luminaire. Température de couleur 2400K ※1 Insérer dans la rainure (vue agrandie) 2700K Retirez le connecteur tout en le ...
