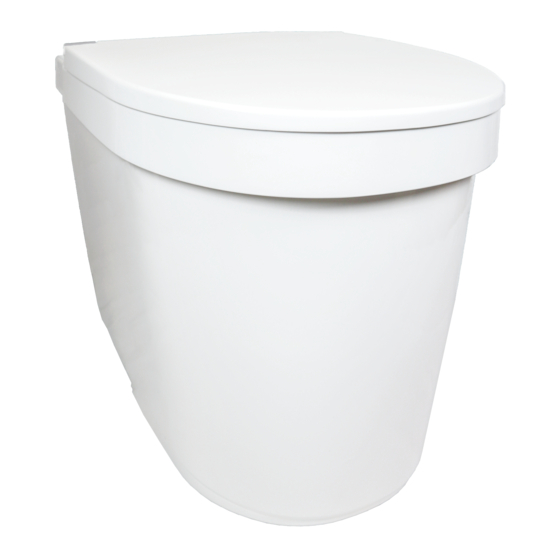

Separett Tiny 1271-01 Installation Manual

Tiny with urine tube
Hide thumbs Also See for Tiny 1271-01:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Tiny
Installation manual
Installationsmanual
Asennusopas
Installasjonsmanual
®
Tiny with urine tube art.no. 1271-01
Installationsanleitung
Installation manuel
Manual de instalación

Advertisement

loading
Need help?

Need help?

Do you have a question about the Tiny 1271-01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Separett Tiny 1271-01

Summary of Contents for Separett Tiny 1271-01

  • Page 1 Tiny ® Installation manual Installationsanleitung Installationsmanual Installation manuel Asennusopas Manual de instalación Installasjonsmanual Tiny with urine tube art.no. 1271-01...
  • Page 3 IMPORTANT! Always consult your local environmental office to find out what rules apply in your munici- pality. Always follow local regulations. Please view our installation video at www.separett.com To make sure the toilet stays odor free, the fan in the toilet should always be running for it to ventilate and receive fresh air to ventilate out.

  • Page 4: Included With The Product

    Included with the product 1 x 90-degree connection 1 x Pipe cap with insect net 50 mm/1.5” 1 x Ventilation pipe 40 cm (15.75”) 1 x Ventilation cowl 50 mm/1.5” 1 x Sample drain cleaner 2 x Screw for ventilation cowl 10 x Compostable wastebags Tiny 1 x Tube of silicone 1 x Sample Absorb pad Tiny...

  • Page 5: Installation Steps

    Installation steps Please read more under each heading 1. Toilet placement 2. Make holes according to the installation template 3. Install ventilation pipe 4. Install urine hose 5. Install ventilation pipe cap or ventilation cowl 6. Power supply for toilet 7.
  • Page 6 Separett’s own installation kit that has pipes and angles in the correct dimensions. Separett Tiny can be installed with up to 5 meters of ventilation piping and 2 90-degree bends. Ventilated air can go through a wall, floor or roof, for example, up into an attic and out through a suitable side of the house.
  • Page 7 If additional pipes are needed to direct the air out of the house, the Separett ventilation kit (art. no. 1344) is recommended for Tiny. It includes 4 meters of piping and bends to ensure a simple extended installation. These can also be used to extend the piping onto the facade of the house.
  • Page 8 If additional pipes are needed to direct the air out of the house, the Separett ventilation kit (art. no. 1344) is recommended for Tiny. It includes 4 meters (13 ft) of piping and bends to ensure a simple extended installa- tion.
  • Page 9 Install urine hose The toilet is delivered with a 2-meter (6,6 ft) urine hose. To connect this to the toilet, use the included straight joint or the 90-degree joint. Like the installation of the ventilation pipes, it is possible to connect the urine tube so that no pipe is visible where the toilet is installed.
  • Page 10 Installation without visible urine hose For installation without visible pipes, the 90-degree bend is used to guide the urine downwards or the straight joint to go backwards as shown in the pictures below. Use the enclosed installation template to make holes in the wall or floor in the correct positions. Installation with visible urine hose In cases where installation without visible pipes is not possible, a 90 degree bend is used to install the urine hose to the side (right or left) according to the pictures below.
  • Page 11 Installation of pipe cap or ventilation cowl It is important to ensure that the end of the ventilation pipe is protected from rain and snow, and prevents insects from entering the toilet. To achieve this, the toilet comes with a pipe cap that is equipped with an integrated insect net.
  • Page 12 The assembled parts are then mounted as pipe ends in the same way as shown in previous sections. It is also possible to use the ventilation cowl at a horizontal pipe end in more demanding conditions to ensure better protection against weather and wind.
  • Page 13 Power supply for toilet If the toilet is to be mounted against a wall, a power cord must be connected to the toilet before it is moun- ted. After wall mounting, the connection is not accessible. The toilet must be connected to a power source. The toilet comes with a power adapter for 110–240 V and a 12 V battery cable.
  • Page 14 Connect the toilet to the ventilation pipe and urine tube Toilet mounting IMPORTANT! Connect the power cord to the toilet before mounting it. After mounting, you will not have ac- cess to the back of the toilet where the cable is to be connected. Tiny is designed to be fixed to the floor or to the wall.
  • Page 15 To install the yellow fan filter in the toilet, follow the steps below: Place basket in the urine drain Place the supplied basket in the urine drain. The net ensures that no large ob- jects enter the urine outlet. The basket is designed to perfectly fit a Separett Bio Drain Cleaner.
  • Page 17 OBS! Fråga alltid miljökontoret vilka regler som gäller i din kommun. Följ alltid lokala föreskrifter. Se även installationsfilm på www.separett.com För att toaletten ska vara doftfri så krävs det att fläkten i toaletten konstant är igång så att den ventilerar och kan få...
  • Page 18 Detta medföljer produkten 1 x 90 graders-anslutning 1 x Ventilationsgaller 50mm/1,5” 1 x Vindhuv Tiny 1 x Rör väggenomföring 40cm (15,75”) 2 x Skruv för vindhuv 1 x Varuprov Avloppsrens 1 x Silikontub 10 x Komposterbara säckar Tiny 1 x Installationsmåttskiss 1 x Varuprov Absorberingsduk Tiny 1 x Batterieliminator 1 x Urinskålsförlängare...
  • Page 19 Steg för installation Läs mer under varje rubrik 1. Placering av toalett 2. Gör hål efter måttskiss 3. Rördragning av ventilation 4. Dra urinledning 5. Montera ventilationsgaller eller vindhuv 6. Strömsätt toaletten 7. Anslut toaletten till ventilationsrör och urinledning 8. Fixera toaletten i vägg- och/eller golv 9.
  • Page 20 Placering av toalett Separett Tiny har inga krav på rumstemperatur och fungerar i både kalla och varma utrymmen. Kraven är att det finns möjlighet att leda bort urinen och montera ett rör för ventilation. Toaletten är gjord för att stå på golv mot vägg och ska för extra stabilitet fästas antingen i golv, vägg eller både och.
  • Page 21 Installation utan synliga rör För att dra rör bakåt eller åt sidan används den medföljande 90-gradersböjen. Böjen placeras enligt bild nedan och vrids i riktning bakåt. Böjen kan upplevas svår att få på plats, för att underlätta monteringen kan exempelvis vaselin användas. Till 90-gradersböjen ansluts sedan det medföljande ventilationsröret.
  • Page 22 Alternativ installation - synliga rör I fall där installation med dolda rör ej är möjlig leds ventilationskanalen i riktning åt höger eller vänster ge- nom att 90-gradersböjen vrids enligt bilderna nedan. Rördragningen ska sedan göras enligt rekommenda- tioner för dragning av ventilationsrör. Behövs ytterligare rör för att leda luften till husets utsida rekommenderas Separetts ventilationssats för Tiny.
  • Page 23 Dra urinledning Toaletten levereras med en urinslang på 2 meter. För att ansluta denna till toaletten används medföljande rakskarv eller 90 graders skarv. Likt installation av ventilationsrör finns möjlighet att ansluta urinledningen så att ingen ledning behöver synas i det utrymmet där toaletten står installerad. Detta uppnås genom att vinkla 90-gradersanslutningen nedåt eller bakåt enligt bilderna nedan.
  • Page 24 Montering utan synlig urinledning För montering utan synliga rör används 90-gradersböjen för att leda urinen nedåt eller rakskarv för att gå bakåt enligt bilderna nedan. Använd medföljande installationsmåttskiss för att placera hål i vägg eller i golv på rätt position. Montering med synlig urinledning I fall där montering utan synliga rör ej är möjlig används 90 gradersböj för att dra urinledningen åt sidan (höger eller vänster) enligt bilderna nedan.
  • Page 25 Montering av ventilationsgaller / vindhuv Det är viktigt att tillse att avslutet på ventilationsröret skyddas från regn, snö samt hindrar insekter från att ta sig in i toaletten. För att uppnå detta medföljer i toaletten ett ventilationsgaller med integrerat insektsnät. Detta ventilationsgaller används när röravslutet är horisontellt och ska monteras med skärmen uppåt för att skydda från regn och snö.
  • Page 26 De sammansatta delarna monteras sedan som röravslut på samma vis som visat i tidigare avsnitt. Det är även möjligt att vid mer krävande förhållanden använda regnkåpan vid ett horisontellt röravslut för att tillse ett bättre skydd mot väder och vind.
  • Page 27 Strömsätt toaletten Om toaletten ska monteras mot vägg ska strömsladd anslutas till toaletten innan den fixeras. Efter monte- ring mot vägg är anslutningen inte åtkomlig. Toaletten måste anslutas till en strömkälla. Med toaletten medföljer batterieliminator för 110-240V samt 12V batterikablage. Oavsett val av strömkälla ansluts kablaget på toalettens baksida vid den markerade ingången på...
  • Page 28 Anslut toaletten till ventilationsrör och urinledning Fixering av toalett OBS! Anslut strömkabel till toaletten innan den fixeras. Efter fixering har man inte tillgång till bakstycket av toaletten där kabeln ansluts. Tiny är konstruerad med möjlighet att skruva fast toaletten i golvet eller i väggen. För bästa stabilitet kan båda alternativen kombineras.
  • Page 29 Montera fast fläktfilter För att tillse ett doftfritt badrum samt en uttorkning av avfallet ventileras toaletten konstant. För att skydda fläkten från smuts och damm från användningen finns ett filter placerat i luftkanalen. Detta filter sitter inte monterat vid leverans utan monteras på plats enligt bild nedan. För god funktion bör filtret rengöras med jämna mellanrum.
  • Page 31 HUOM! Varmista voimassa olevat ympäristömääräykset aina paikallisilta viranomaisilta. Noudata aina paikallisia määräyksiä. Katso myös asennusvideo sivulta www.separett.com Jotta käymälä olisi hajuton, on käymälän tuulettimen oltava jatkuvasti päällä. Lisäksi tarvitaan korvausil- maa. Tätä varten on tarkistettava seuraavat asiat: 1. Tilassa ei saa olla tuuletinta tai muita ilmanvaihtojärjestelmiä.
  • Page 32 Tuotteen mukana toimitettavat osat 1 x 90 asteen mutkaputki, Ø50 mm 1 x Tuuletusputken pää vaakavetoon 50 mm / 1,5” 1 x 40 cm putki seinän läpivientiin, Ø50 mm 1 x Tuuletusputken hattu, Tiny 1 x Tuotenäyte Biotabletti 2 x Tuuletusputken hatun ruuvi virtsamaljaan 1 x Silikonituubi 10 x Biosäkki Tiny käymälään...
  • Page 33 Asennusvaiheet Lue lisää kustakin osiosta Lue lisää kustakin osiosta 1. Käymälän sijoittaminen 2. Reikien teko asennussapluunan mukaisesti 3. Tuuletusputkisto 4. Virtsanpoiston veto 5. Tuuletusputken pään tai tuuletusputken hatun asennus 6. Virran kytkentä 7. Käymälän liittäminen tuuletusputkeen ja virtsanpoistoon 8. Käymälän kiinnittäminen seinään ja/tai lattiaan 9.
  • Page 34 Käymälän sijoittaminen Separett Tiny ei vaadi tiettyä huonelämpötilaa vaan se toimii sekä kylmissä että lämpimissä tiloissa. Vaatimuk- sena on mahdollisuus johtaa virtsa pois käymälästä ja vetää tuuletusputki ulos käymälätilasta. Käymälä on tehty asetettavaksi lattialle seinää vasten, ja lisävakauden varmistamiseksi se on kiinnitettävä joko lattiaan, seinään tai molempiin.
  • Page 35 90 asteen mutkaputkeen liitetään mukana toimitettu tuuletusputki. Putki on 40 cm pitkä ja tavallisesti sen pituus riittää ulkoseinän läpi. Jos ilman viemiseen ulos tarvitaan lisäputkia, suositellaan optimaalisen sopivuuden takia Separett- tuuletusputkisarjaa (tuotenumero 1344-01). Sarja sisältää 4 metriä putkea ja liitospaloja asennuksen jatkamiseksi. Niitä voidaan käyttää myös putkiston viemiseen talon sivulle. Huomaa, että...
  • Page 36 90 asteen mutkaputkea alla olevien kuvien mukaisesti. Putkisto vedetään sen jälkeen tuuletus- putkien asentamista koskevien suositusten mukaisesti. Jos ilman viemiseen ulos tarvitaan lisäputkia, suositellaan optimaalisen sopivuuden takia Separett-tuuletus- putkisarjaa (tuotenumero 1344-01). Sarja sisältää 4 metriä putkea ja liitospaloja asennuksen jatkamiseksi.
  • Page 37 Virtsanpoiston veto Käymälän mukana toimitetaan 2 metrin virtsanpoistoletku. Liittääksesi tämän käymälään käytä mukana toimitettua suoraa tai 90-asteen liitospalaa. Samoin kuin tuuletusputken asennuksessa, voidaan virtsanpois- to asentaa niin, että putki ei ole näkyvissä käymälätilassa. Tämä saavutetaan kääntämällä 90 asteen liitäntä alaspäin tai käyttämällä suoraa liitospalaa alla olevien kuvien mukaisesti. Suositukset virtsanpoiston asentamiseen Tuuletuskanavan lisäksi Tiny käymälään on mahdollisuus vetää...
  • Page 38 Asennus ilman näkyvää virtsanpoistoa Asentaessasi ilman näkyviä putkia, käytä 90 asteen mutkaa virtsan johtamiseksi alaspäin tai suoraa liitosta taaksepäin alla olevien kuvien mukaisesti. Käytä asennussapluunaa reiän sijoittamiseksi oikeaan paikkaan seinään tai lattiaan. Asennus näkyvällä virtsanpoistolla Jos asennus ilman näkyviä putkia ei ole mahdollista, käytetään 90 asteen mutkaa virtsanpoiston vetämiseksi sivulle (oikealle tai vasemmalle) alla olevien kuvien mukaisesti.
  • Page 39 Tuuletusritilän tai tuuletusputken hatun asennus On tärkeää varmistaa, että tuuletusputken pää on suojattu sateelta ja lumelta, ja että hyönteisten pääsy käymälään estetään. Tätä varten käymälän mukana toimitetaan tuuletusputken pää integroidulla hyönteis- ja sääsuojalla. Tätä pääkappaletta käytetään, kun putken pää on vaakasuora, ja se on asennettava suojalevy ylöspäin suojaamaan sateelta ja lumelta.
  • Page 40 Yhdistetyt palat kiinnitetään putkeen samalla tapaa kuin aiemmassa kappaleessa esitettiin. Hankalissa olosuhteissa tuuletusputken hattua voi käyttää sää- ja tuulisuojana myös asennettessa tuuletusputki vaaka- suuntaan.

  • Page 41: Virran Kytkentä

    Virran kytkentä Jos käymälä asennetaan seinää vasten, on virtajohto kytkettävä käymälään ennen sen seinään kiinnittämistä. Pöntön kiinnittämisen jälkeen liitäntään ei enää pääse käsiksi. Käymälä on kytkettävä virtalähteeseen. Käymälän mukana toimitetaan 110–240 V:n muuntaja ja 12 V:n akkukaapelit. Virtalähteen valinnasta riippumatta johdot kytketään käymälän takaosaan yllä olevassa kuvassa näkyviin liitäntöihin.
  • Page 42 Käymälän liittäminen tuuletusputkeen ja virtsanpoistoon Käymälän kiinnittäminen HUOM! Liitä virtajohto käymälään ennen sen kiinnittämistä. Kiinnittämisen jälkeen sinulla ei ole pääsyä käymälän takaosaan, johon kaapeli on kytketty. Tiny on suunniteltu siten, että käymälä voidaan kiinnittää lattiaan tai seinään. Parhaimman vakauden saami- seksi käymälän voi kiinnittää...
  • Page 43 Tuuletusputkiston suodattimen asennus Hajuton käymälätila ja jätteen kuivuminen varmistetaan tuulettamalla käymälää jatkuvasti. Tuulettimen suojaamiseksi käytön aiheuttamalta lialta ja pölyltä, on tuuletusputkiston alkupäässä suodatin. Suodatinta ei ole asennettu valmiiksi, vaan se asennetaan käymälää käyttöön otettaessa alla olevan kuvan mukaisesti. Optimaalisen toimivuuden varmistamiseksi suodatin on puhdistettava säännöllisin väliajoin. Asenna keltainen tuuletusputkiston suodatin käymälään seuraavasti: Aseta pidike virtsamaljan biotable- tille...
  • Page 45 OBS! Spør alltid miljøkontoret om hvilke regler som gjelder i din kommune. Følg alltid lokale forskrifter. Se også installasjonsfilmen på www.separett.com For at toalettet skal være luktfritt, er det nødvendig at viften på toalettet er på hele tiden slik at den venti- lerer og får ny luft til å...
  • Page 46 Dette følger med produktet 1 x 90 graders-tilkobling 1 x ventilasjonsgitter 50 mm / 1,5” 1 x veggjennomføring for rør 1 x regnhette Tiny 40 cm (15,75”) 2 x skruer til regnhette 1 x vareprøve på avløpsrens 1 x silikontube 10 x nedbrytbare sekker Tiny 1 x installasjonsmåleskisse 1 x vareprøve absorberingsduk Tiny...
  • Page 47 Instruksjoner for installasjon Les mer under hver overskrift 1. Plassering av toalettet 2. Lag hull etter målskisse 3. Rørtrekking av ventilasjon 4. Legging av urinslange 5. Monter ventilasjonsgitter eller regnhette 6. Koble strøm til toalettet 7. Koble toalettet til ventilasjonsrør og urinslange 8.
  • Page 48 Plassering av toalettet Separett Tiny har ingen krav til romtemperatur og fungerer både i kalde og varme rom. Kravene er at det er mulig å avlede urinen og montere et rør for ventilasjon. Toalettet er beregnet for å plasseres på gulvet mot veggen, og for ekstra stabilitet må det festes enten til gul- vet, veggen eller begge deler.
  • Page 49 Installasjon uten synlige rør For å trekke rør bakover eller til siden benyttes den medfølgende 90 graders bøyen. Bøyen er plassert som vist nedenfor, og den vris bakover. Bøyen kan være vanskelig å få på plass. For å gjøre monteringen lettere kan man f.eks.
  • Page 50 Alternativ installasjon – synlige rør I tilfeller hvor installasjon med skjulte rør ikke er mulig, føres ventilasjonskanalen mot høyre eller venstre ved at 90-gradersbøyen vris slik som bildene viser nedenfor. Rørtrekkingen må deretter utføres i samsvar med anbefalingene for legging av ventilasjonsrør. Skulle det være behov for flere rør til å...
  • Page 51 Legging av urinslange Toalettet leveres med en urinslange på 2 meter. For å koble dette til toalettet brukes medfølgende rettskjøt eller en skjøt på 90 grader. Som ved installering av ventilasjonsrør er det mulig å koble urinslangen slik at ingen rør er synlige i rommet hvor toalettet er installert. Dette oppnås ved å stille inn skjøten på 90 grader nedover eller bakover, som vist på...
  • Page 52 Montering uten synlig urinslange For montering uten synlige rør brukes 90-gradersbøyen for å føre urinen nedover, eller rettskjøt for at den skal gå bakover, som vist på bildene nedenfor. Bruk den vedlagte installasjonsmålskissen for å plassere hull i veggen eller gulvet i riktig posisjon. Montering med synlig urinslange I tilfeller hvor montering uten synlige rør ikke er mulig, benyttes 90-graders bøy for å...
  • Page 53 Monter ventilasjonsgitter eller regnhette Det er viktig å sikre at enden på ventilasjonsrøret er beskyttet mot regn og snø, samt at den hindrer insekter i å komme inn på toalettet. For å oppnå dette følger det med et ventilasjonsgitter med innebygd insektsnet- ting.
  • Page 54 De monterte delene monteres deretter som rørender på samme måte som vist i forrige seksjoner. Det er også mulig å bruke regnhettet i en horisontal rørende under mer krevende forhold for å sikre bedre beskyt- telse mot vær og vind.
  • Page 55 Koble strøm til toalettet Hvis toalettet skal monteres mot en vegg, må strømledningen kobles til toalettet før det festes. Etter vegg- montering er ikke tilkoblingen tilgjengelig. Toalettet må kobles til en strømkilde. Toalettet leveres med en batterieliminator for 110-240 V samt 12 V batterikabler.
  • Page 56 Koble toalettet til ventilasjonsrør og urinslange Festing av toalettet OBS! Koble strømledningen til toalettet før det festes. Etter å ha festet toalettet har man ikke tilgang til baksi- den av toalettet der kabelen er tilkoblet. Tiny er konstruert med muligheten til å skru fast toalettet til gulvet eller veggen. For best mulig stabilitet kan begge alternativene kombineres.
  • Page 57 Monter fast viftefilter For å sikre et luktfritt bad og at avfallet tørkes ut skal toalettet konstant ventileres. For å beskytte viften mot smuss og støv i forbindelse med bruk er det plassert et filter i luftkanalen. Dette filteret er ikke montert ved levering.
  • Page 59 HINWEIS! Erkundigen Sie sich bei Ihrer lokalen Umweltbehörde, welche örtlichen Regelungen für Sie jeweils gelten. Sie sollten sich immer an die örtlichen Vorschriften halten. Auf www.separett.com können Sie sich auch ein Montagevideo ansehen. Damit die Toilette geruchsfrei bleibt, muss der Lüfter in der Toilette dauerhaft in Betrieb sein. So kann eine konstante Durchlüftung in der Toilette mit neuer Luft stattfinden.
  • Page 60 Dies ist im Lieferumfang enthalten 1 x 90-Grad-Rohrverbinder 1 x Lüftungsgitter 50 mm/1,5” 1 x Wanddurchführungsrohr 40 cm (15,75”) 1 x Regenhaube „Tiny“ 1 x Ablaufreiniger als Warenprobe 2 x Schrauben für Regenhaube 10 x kompostierbare Beutel „Tiny“ 1 x Silikontube 1 x Aufsaugtuch „Tiny“...
  • Page 61 Die einzelnen Schritte der Montage Weitere Informationen jeweils unter der Überschrift 1. Platzierung der Toilette 2. Bohren der Löcher gemäß Abmessungsskizze 3. Verlegen der Rohrleitung für die Belüftung 4. Verlegen der Urinableitung 5. Montage des Lüftungsgitters oder der Regenhaube 6. Anschließen an eine Stromquelle 7.
  • Page 62 Die Toilette ist für 50-mm-Rohre (Außenmaße) ausgelegt. Für eine optimale Funktion empfehlen wir das eige- ne Montageset von Separett, in dem die Rohre und Winkel in der korrekten Abmessung enthalten sind. Separett Tiny kann mit einem Lüftungsrohr von bis zu 5 m sowie zwei 90-Grad-Rohrverbindern montiert werden.
  • Page 63 40 cm lang, was normalerweise ausreicht, um durch die Außenwand zu gelangen. Falls zusätzliche Rohre benötigt werden, um die Luft nach draußen zu leiten, empfehlen wir das Lüftungsset von Separett für Tiny (Art. Nr. 1344). Darin sind 4-Meter-Rohre und 90-Grad-Verbinder enthalten, dank der die weitere Montage vereinfacht wird.
  • Page 64 Lüftungsrohren durchgeführt werden. Falls zusätzliche Rohre benötigt werden, um die Luft nach draußen zu leiten, empfehlen wir das Lüftungsset von Separett für Tiny. Darin sind 4-Meter-Rohre und 90-Grad-Ver- binder enthalten, dank der die weitere Montage vereinfacht wird. Diese können außerdem auch dazu verwendet werden, um die Rohrleitung entlang der Hausfassade weiterzuverlegen.
  • Page 65 Verlegen der Urinableitung Im Lieferumfang der Toilette ist ein 2 m langer Urinschlauch enthalten. Um diesen an die Toilette anzusch- ließen, verwenden Sie den mitgelieferten geraden Rohrverbinder oder den 90-Grad-Rohrverbinder. Ähnlich wie bei der Montage von Lüftungsrohren kann auch die Urinableitung so angeschlossen werden, dass im jeweiligen Raum der Toilette keine Leitungen zu sehen sind.
  • Page 66 Montage ohne sichtbare Urinableitung Für die Montage ohne sichtbare Leitung verwenden Sie den 90-Grad-Rohrverbinder, um den Urin nach unten abzuleiten, oder den geraden Rohrverbinder, um ihn nach hinten abzuleiten. Sehen Sie dazu die Abbildungen unten. Verwenden Sie die beiliegende Skizze mit den Montageabmessungen, um die Löcher in der Wand oder im Boden an der richtigen Stelle zu platzieren.
  • Page 67 Montage des Lüftungsgitters oder der Regen- haube Es muss sichergestellt sein, dass das Endstück des Lüftungsrohrs vor Regen und Schnee geschützt ist und Insekten nicht in die Toilette gelangen können. Für diesen Zweck ist im Lieferumfang ein Lüftungsgitter mit integriertem Insektennetz enthalten. Dieses Lüftungsgitter wird verwendet, wenn das Rohrende horizontal verlegt ist, und es muss mit der Abschirmfläche nach oben montiert werden, um vor Regen und Schnee zu schützen.
  • Page 68 Die zusammengebauten Teile werden dann wie in den vorherigen Abschnitten gezeigt als Rohrenden montiert. Es ist auch möglich, den Regenmantel an einem horizontalen Rohrende unter anspruchsvolleren Bedingungen zu verwenden, um einen besseren Schutz gegen Wetter und Wind zu gewährleisten.
  • Page 69 Anschließen an eine Stromquelle Wird die Toilette gegen die Wand montiert, muss das Stromkabel bereits vor der Befestigung an die Toilette angeschlossen werden. Denn nach der Wandmontage ist der Anschluss nicht mehr zugänglich. Die Toilette muss an eine Stromquelle angeschlossen werden. Im Lieferumfang ist ein Batterie-Eliminator für 110–240 V sowie ein 12-V-Batteriekabel enthalten.
  • Page 70 Anschließen der Toilette an das Lüftungsrohr und die Urinableitung Befestigung der Toilette HINWEIS! Schließen Sie das Stromkabel vor dem Befestigen der Toilette an. Denn nach dem Befestigen ist die Rückseite der Toilette, wo das Kabel angeschlossen wird, nicht mehr zugänglich. Tiny ist so konzipiert, dass die Toilette an Boden oder Wand angeschraubt werden kann.
  • Page 71 Den festen Lüfterfilter montieren Um ein geruchsneutrales Badezimmer und ein Austrocknen des Feststoffs zu gewährleisten, wird die Toi- lette ständig belüftet. Damit der Lüfter vor Schmutz und Staub geschützt ist, wird in den Luftkanal ein Filter eingesetzt. Dieser Filter ist bei Lieferung nicht montiert, sondern soll vor Ort wie unten abgebildet einge- setzt werden.
  • Page 73 Note importante : toujours demander à l’agence environnementale compétente quelles sont les règles applicables dans votre commune. Toujours respecter les réglementations locales. Voir également la vidéo d’installation sur www.separett.com Pour des toilettes sans odeurs, le ventilateur doit être constamment en marche pour pouvoir ventiler et recevoir de l’air non vicié...
  • Page 74 Inclus avec le produit 1 x coude à 90 degrés 1 x grille de ventilation 50 mm / 1,5” 1 x tuyau pour passage de mur de 40 cm (15,75”) 1 x coupe-vent Tiny 1 x échantillon de nettoyant de 2 x vis pour coupe-vent l’évacuation 10 x sacs à...

  • Page 75: Étapes De L'installation

    Étapes de l’installation Lisez en détail sous chacune des rubriques 1. Emplacement des toilettes 2. Percer selon le schéma coté 3. Installation de la gaine de ventilation 4. Installer la tuyauterie pour l’urine 5. Installer la grille de ventilation ou le coupe-vent 6.
  • Page 76 Vous pouvez installer Separett Tiny avec une gaine de ventilation allant jusqu’à 5 m et deux coudes à 90 °. La ventilation peut passer à travers le mur, le sol ou le plafond, avec par exemple une entrée dans le lit du vent froid et une sortie du côté...
  • Page 77 Lorsque des gaines supplémentaires sont nécessaires pour évacuer l’air à l’extérieur de la maison, un kit de ventilation de Separett (produit n° 1344) pour Tiny est recommandé. Celui-ci comprend 4 m de gaine et des coudes pour monter simplement une installa- tion supplémentaire.
  • Page 78 Lorsque des gaines supplémentaires sont nécessaires pour évacuer l’air à l’extérieur de la maison, un kit de ventilation de Separett pour Tiny est recommandé. Celui-ci comprend 4 m de gaine et des coudes pour monter simplement une installation supplémentaire. Vous pouvez également l’utiliser pour déplacer plus avant la gaine sur la façade de la maison.
  • Page 79 Installer la tuyauterie pour l’urine Les toilettes sont livrées avec un flexible pour l’urine de 2 m. Pour le raccorder aux toilettes, utilisez un manchon droit, qui est fourni, ou le manchon coudé à 90°. Comme pour l’installation de la gaine de ventila- tion, vous pouvez raccorder le flexible pour l’urine de sorte qu’aucun tuyau ne soit apparent à...
  • Page 80 Installation sans flexible pour l’urine apparent Pour un montage sans tuyaux apparents, le coude à 90° est utilisé pour guider l’urine vers le bas ou le man- chon droit pour aller vers l’arrière, comme illustré. Utilisez le schéma coté ci-joint pour positionner les trous dans le mur ou dans le sol à...
  • Page 81 Installation de la grille de ventilation ou de la couverture de ventilation Il est important de veiller à ce que l’extrémité de la gaine de ventilation soit protégée de la pluie, de la neige et empêche les insectes de pénétrer dans les toilettes. Pour ce faire, les toilettes sont équipées d’une grille de ventilation avec une moustiquaire intégrée.
  • Page 82 Les pièces assemblées sont ensuite montées comme extrémités de tuyau de la même manière que celle in- diquée dans les sections précédentes. Il est également possible d’utiliser la housse de pluie à une extrémité de tuyau horizontale dans des conditions plus exigeantes pour assurer une meilleure protection contre les intempéries et le vent.
  • Page 83 Raccorder l’électricité aux toilettes Si les toilettes sont montées contre un mur, raccordez le cordon d’alimentation aux toilettes avant qu’elles ne soient fixées. Après un montage mural, le raccordement n’est plus accessible. Les toilettes doivent être raccordées à une source d’alimentation. Les toilettes sont livrées avec une alimen- tation électrique 110-240 V et un câble 12 V.
  • Page 84 Raccorder les toilettes à la gaine de ventilation et au flexible pour l’urine Réparer les toilettes Note importante : raccordez le cordon d’alimentation aux toilettes avant de les installer. Une fois installées, vous n’aurez plus accès à l’arrière des toilettes où le câble doit être raccordé. Tiny est conçu pour que les toilettes soient vissées au sol ou au mur.
  • Page 85 Fixer le filtre de ventilateur Pour une salle de bain sans odeurs et une dessiccation des dépôts, les toilettes sont ventilées en continu. Pour protéger le ventilateur en fonctionnement des saletés et des poussières, on place un filtre dans le con- duit d’air.
  • Page 87 ¡IMPORTANTE! Pregunte siempre a las autoridades de medioambiente qué normas se aplican en su región. Observe siempre las normas locales. Adicionalmente, consulte el video de instalación disponible en www.separett.com Para que el inodoro esté libre de olores, se requiere que el ventilador del inodoro funcione de manera constante, a fin de que ventile y pueda atraer aire fresco para ventilar.
  • Page 88 Componentes suministrados con el producto 1 conexión de 90 grados 1 rejilla de ventilación 50 mm/1,5 pulgadas 1 tubo de 40 cm (15,75 pulgadas) para atravesar paredes 1 sombrerete de ventilación Tiny 1 muestra de purificador de aguas residuales 2 tornillos para sombrerete de ventilación 10 bolsas biodegradables Tiny 1 tubo de silicona...

  • Page 89: Pasos Para La Instalación

    Pasos para la instalación Lea la información bajo cada título 1. Ubicación del inodoro 2. Hacer orificios conforme al croquis de medidas 3. Tubería de ventilación 4. Colocar la cañería para orina 5. Instalar la rejilla de ventilación o el sombrerete de ventilación 6.
  • Page 90 Separett con tubos y codos con las medidas correctas. Separett Tiny se puede instalar con hasta 5 metros de tubos de ventilación y 2 codos de 90 grados. La salida de la ventilación puede tener lugar a través de una pared, piso o techo; por ejemplo, hacia arriba con viento frío o hacia afuera a través de un lado adecuado de la casa.
  • Page 91 40 cm de largo, lo que por lo regular es suficiente para atravesar la pared exterior. Si necesita tubos adici- onales para conducir el aire al exterior de la casa, le recomendamos el kit de ventilación de Separett (art. núm. 1344) para Tiny, que incluye 4 metros de tubería y codos para garantizar una instalación adicional sencilla, pudiendo utilizarse también para extender la tubería a lo largo del exterior de la casa.
  • Page 92 Si necesita tubos adicionales para conducir el aire al exterior de la casa, le recomendamos el kit de ventila- ción de Separett para Tiny, que incluye 4 metros de tubería y codos para garantizar una instalación adici- onal sencilla, pudiendo utilizarse también para extender la tubería a lo largo del exterior de la casa. Tenga en cuenta que se recomienda una instalación lo más corta posible para garantizar un buen funcionamiento...
  • Page 93 Colocar la cañería para orina El inodoro incluye una manguera para desagüe de orina de 2 metros de largo. Para conectarla al inodoro, use el tubo conector recto o el tubo conector de 90 grados incluidos. De manera similar a la instalación de los tubos de ventilación, es posible conectar la cañería para orina de modo que ningún conducto esté...
  • Page 94 Instalación sin cañerías para orina a la vista Para un montaje sin tubería a la vista, use el codo de 90 grados para conducir la orina hacia abajo o el tubo conector recto para conducirla hacia atrás, como se muestra en las imágenes a continuación. Utilice el cro- quis de medidas de instalación incluido para ubicar los orificios en la pared o el piso en la posición correcta.
  • Page 95 Instalación de la rejilla de ventilación o el som- brerete de ventilación Es importante asegurarse de que la salida del tubo de ventilación esté protegida de la lluvia y la nieve, así como evitar que los insectos entren al inodoro. Para tales fines, el inodoro incluye una rejilla de ventilación con mosquitero integrado.
  • Page 96 Las piezas ensambladas se montan luego como extremos de tubería de la misma manera que se muestra en las secciones anteriores. También es posible utilizar la cubierta de lluvia en un extremo de tubería hori- zontal en condiciones más exigentes para brindar una mejor protección contra el clima y el viento.
  • Page 97 Conectar el inodoro a la corriente eléctrica Si el inodoro se va a montar contra una pared, el cable de alimentación se debe conectar al inodoro antes de fijar este, ya que, una vez montado contra la pared, la conexión es inaccesible. El inodoro debe estar conectado a una fuente de alimentación.
  • Page 98 Conecte el inodoro a la tubería de ventilación y la cañería para orina Fijación del inodoro ¡IMPORTANTE! Conecte el cable de alimentación al inodoro antes de fijarlo, ya que, después de la fijación, no tendrá acceso a la parte posterior del inodoro donde se debe conectar el cable. Tiny está...
  • Page 99 Instalar fijamente el filtro de ventilador Para garantizar un baño sin olores y que los desechos se sequen, el inodoro debe estar constantemente ventilado. Para proteger el ventilador de la suciedad y el polvo derivados del uso, hay un filtro ubicado en el conducto de aire.
  • Page 100 www.separett.com...
