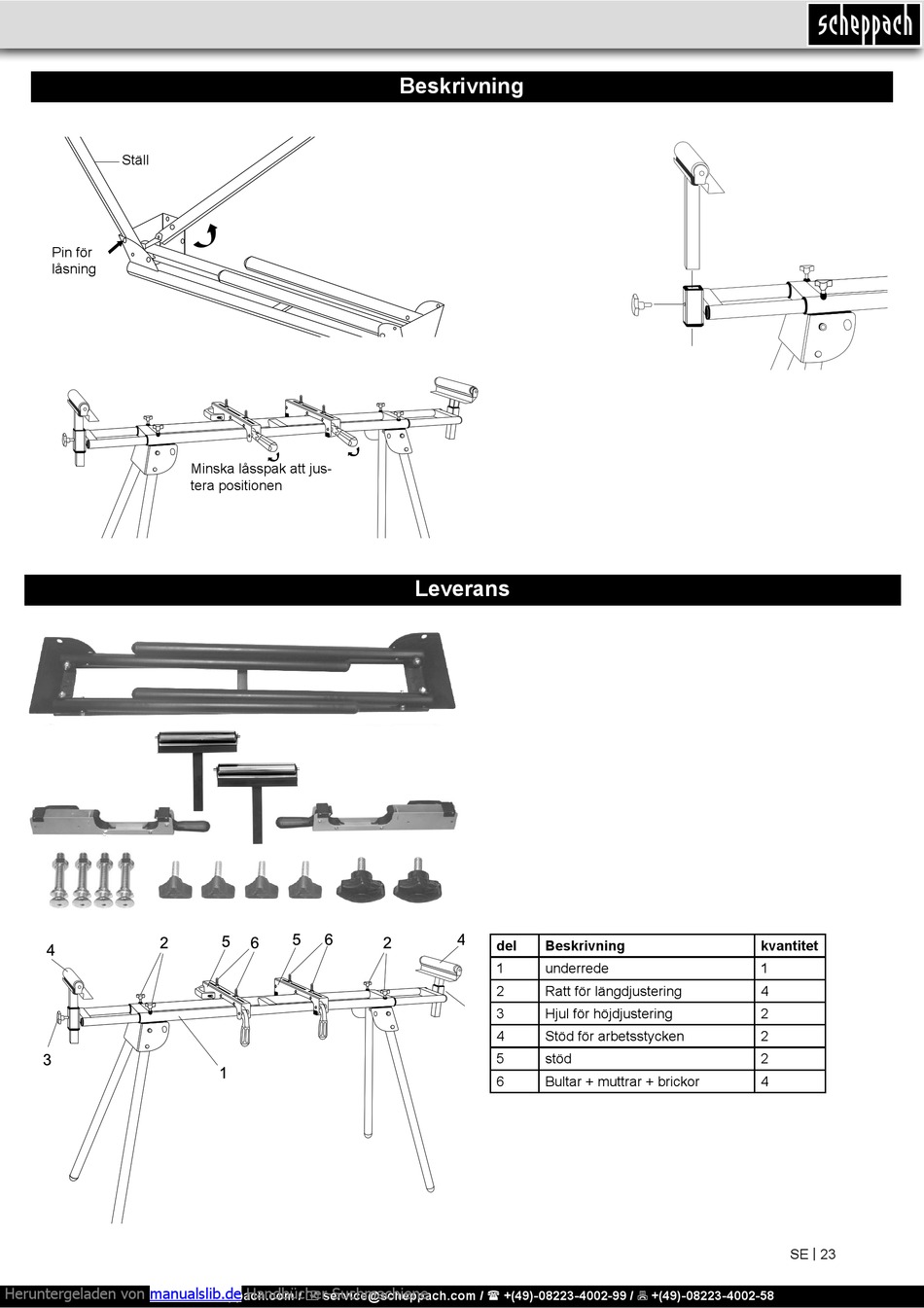

Scheppach UMF1600 Manual page 23

Ställ
Pin för
låsning
Heruntergeladen von manualslib.de
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Minska låsspak att jus-
tera positionen
Handbücher-Suchmachiene
Beskrivning
Leverans
del Beskrivning
1 underrede
2 Ratt för längdjustering
3 Hjul för höjdjustering
4 Stöd för arbetsstycken
5 stöd
6 Bultar + muttrar + brickor
kvantitet
1
4
2
2
2
4
SE | 23
