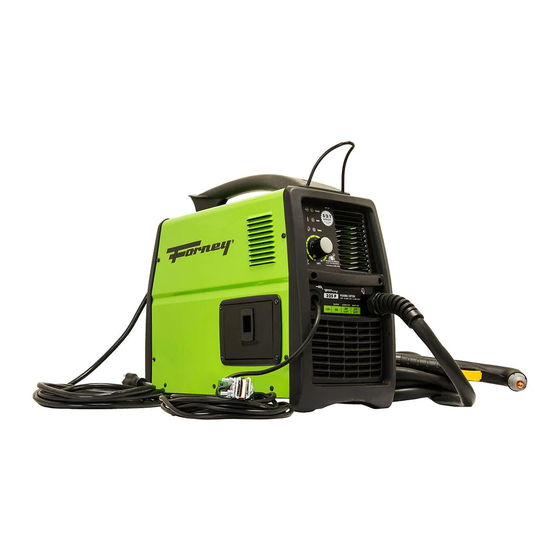

325P PLASMA CUTTER
OPERATING MANUAL
1
FEATURES:
•
•
•
•
•
•
•
•
•
•
•
•
IDEAL FOR:
Sheet metal to plate cutting; Auto Body, Farm
and Ranch, HVAC, Plumbing, Contractor,
General Fabrication
INCLUDES:
Torch, Ground Cable, Ground Clamp, Box of
Consumables, 20A to 15 Adapter, and Input
Power Cable.
WWW.FORNEYIND.COM
Uses Electrical Arc Drag Torch Technology
that allows you to move (drag) torch
directly across the metal surface for more
precise cuts
Cutting thickness recommended 1/4" and
up to 3/8"
Input 115V; 20A to 15A adapter
Output 20A
Easy to use and operate
Integrated consumables storage area
Air pressure regulator and dryer
Thermal overload protection
Diagnostic LED lights
Post-flow air cooling for longer life
Internal cooling fan
CSA certified
ENGLISH
CAT# 302
REV 04.17.2017
Advertisement
Chapters
Table of Contents
Related Manuals for Forney 325P
Summary of Contents for Forney 325P
- Page 1 325P PLASMA CUTTER OPERATING MANUAL FEATURES: • Uses Electrical Arc Drag Torch Technology that allows you to move (drag) torch directly across the metal surface for more precise cuts • Cutting thickness recommended 1/4” and up to 3/8” • Input 115V; 20A to 15A adapter •...
- Page 2 Above all, our employees will provide the same respect and caring attitude within the organization as they are expected to share with every Forney customer. Our goal will be to exceed our customers’ expectations through empowered people, guided by shared values and commitments.
-
Page 3: Warranty
STOP! PLEASE DO NOT RETURN TO THE STORE If you have questions or problems with your new plasma cutter, please call customer service at 1-800-521-6038 Monday through Friday from 7 a.m. - 5 p.m. (MST) or at www.forneyind.com/about-us/contact-us. Please take time to register your product at www.forneyind.com/support/product-registration. -
Page 4: Safety Information
BEFORE INSTALLING, OPERATING OR CARRYING OUT MAINTENANCE ON THE MACHINE, READ THE CONTENTS OF THIS MANUAL CAREFULLY, PAYING PARTICULAR ATTENTION TO THE SAFETY RULES AND HAZARDS. In the event of these instructions not being clear, please contact your Forney Authorized Dealer or Forney Customer Service 1-800-521-6038 Safety Information Symbol Usage Warning! Watch out! There are possible hazards with this procedure! The possible hazards are shown in the adjoining symbols. -
Page 5: Emf Information
EMF Information Considerations about Welding or Cutting and the Effects of Low Frequency Electric and Magnetic Fields Welding or cutting current, as it flows through the welding or cutting cables, will cause electromagnetic fields. There has been and still is some concern about such fields. However, after examining more than committee of the National Research Council concluded that: “The body of evidence, in the committee’s judgment, has not demonstrated that exposure to power-frequency electric and a magnetic field is a human health hazard.”... - Page 6 • Do not weld in a damp area or come in contact with a moist or wet surface. • Do not attempt to weld if any part of clothing or body is wet. • Do not allow the welding equipment to come in contact with water or moisture. •...
- Page 7 NOISE CAN DAMAGE HEARING. Noise can cause permanent hearing loss. Welding processes can cause noise levels that exceed safe limits. You must protect your ears from loud noise to prevent permanent loss of hearing. • To protect your hearing from loud noise, wear protective ear plugs and/or ear muffs. •...
-
Page 8: Additional Symbols For Installation, Operation, And Maintenance
Additional Symbols for Installation, Operation, and Maintenance HOT PARTS CAN CAUSE SEVERE BURNS. • Do not touch hot parts bare handed. • Allow cooling period before working on torch. MOVING PARTS CAN CAUSE INJURY. • Keep away from moving parts such as fans. •... - Page 9 maintained. Keep high-frequency source doors and panels tightly shut, keep spark gaps at correct setting, and use grounding and shielding to minimize the possibility of interference. ARC CUTTING CAN CAUSE INTERFERENCE. • Electromagnetic energy can interfere with sensitive electronic equipment such as computers and computer-driven equipment such as robots.
-
Page 10: Table Of Contents
Table of Contents WARRANTY ................................3 SAFETY INFORMATION ............................... 4 SYMBOL USAGE ..............................4 CALIFORNIA PROPOSITION 65 WARNINGS ......................4 PRINCIPAL SAFETY STANDARDS..........................4 EMF INFORMATION ............................. 5 PLASMA ARC CUTTING HAZARDS ........................5 ADDITIONAL SYMBOLS FOR INSTALLATION, OPERATION, AND MAINTENANCE ........... 8 TABLE OF CONTENTS .............................. -
Page 11: Installation
Installation Plasma Basics WHAT IS PLASMA? One common description of plasma is to describe it as the fourth state of matter. We normally think of the three states of matter as solid, liquid and gas. For water, the three states are ice, liquid and steam. The difference between these states relates to their energy levels. -
Page 12: Plasma System Set-Up
Circle Guide Cutting, Freehand Cutting, Stack Cutting, Marking Cuts, Drop Cutting. 7. Improved safety – No compressed gases, no flammable gases. Plasma System Set-Up UNPACK YOUR FORNEY 325P PLASMA SYSTEM • Verify all items purchased have been received in good condition. -
Page 13: Torch Assembly (If Required)
Do not use 2-wire service. AIR/GAS SUPPLY • Your Forney 325P Plasma System does not include a built-in piston air compressor; therefore, a source of clean, dry air or nitrogen must be supplied to your plasma cutting unit. -
Page 14: Function & Control
PROPERLY ASSEMBLED PLASMA TORCH PROPER ASSEMBLY SEQUENCE OF PLASMA CONSUMABLES In the event your plasma torch consumable parts are not already assembled, use the following procedure: 1. Position the torch with the shield cup facing upward to prevent these parts from falling out. 2. -
Page 15: Work Clamp Attachment
The work clamp must be attached to the work-piece while cutting. Connect Input Power Cord Plug in the Forney 325P power cord to a proper 120V (20A) receptacle. A 120V (15A) receptacle can be used with supplier adapter. Power On the System Set the ON/OFF switch on the rear of the machine to the On position. -
Page 16: Checking Air Quality
Full Arc Stretch Performance Data Plate On the bottom of the unit there is a plate that includes all the operating specifications for your Forney 325P Plasma System. The serial number of the product is also found on this plate. -
Page 17: Cutting Capacity
TORCH CONSUMABLE PARTS SELECTION • 0.65mm nozzle for cutting pieces less than 1/4” thick (output 10-20 A). • 0.80mm nozzle for cutting pieces more than 1/4” thick (output 20 A). 1. Unscrew and remove the shield cup from the torch head assembly. 2. - Page 18 • Once started, the cutting arc remains on as long as the trigger is presed, unless the torch is withdrawn from the work or torch motion is too slow. Keep moving while cutting. Cut at a steady speed without pausing. Maintain the cutting speed so that the arc lag is about 30° behind the travel direction (Fig.
-
Page 19: Maintenance & Servicing
CAUTION! Use only dry compressed air for cleaning. Do not point the jet of air at the electronic circuits contained within this system. The Forney 325P Plasma System is a machine that must routinely be maintenanced in order to keep the system in optimal working condition and to provide long-term value for your investment. -
Page 20: Consumable Maintenance
CAUTION! Do not operate torch without a nozzle or electrode in place. Be sure to use genuine Forney parts. NOTE: It is recommended that the electrode and nozzle should be replaced at the same time to insure even wear and optimal performance. -
Page 21: Troubleshooting
4. The work clamp is not properly attached to the work piece. 5. The compressor is inadequate. The following table represents the most common problems associated with using the Forney 700P plasma system and an explanation on how to resolve them. - Page 22 Improper use of torch Review operating instructions Torch parts are worn Examine the consumables for wear and replace worn parts with new Forney consumable parts Sparks are being blown Cutting speed too fast Decrease your torch travel speed upward and back at the...
- Page 23 Ensure system has proper input power source If used, eliminate or reduce length of extension cord. Torch parts are worn Examine the consumables for wear and replace worn parts with new Forney consumable parts Non-genuine Use only genuine Forney consumables for Manufacturer’s parts optimum performance...
- Page 24 Damaged or loose Check torch consumables for proper installation. torch head components If damaged, replace torch. Non-genuine manufac- Use only genuine Forney consumables for opti- turer’s parts mum performance Overheating Exceeding Duty Cycle Allow unit to cool with internal fan running,...
-
Page 25: Wiring Diagram
Wiring Diagram WWW.FORNEYIND.COM... -
Page 26: Parts
PLASTIC AIR-VENT 84964 GROUND CLAMP 84090 GROUND CABLE 85401 FRAME 85553 KNOB WITH CAP AND INDEX 85728 PLASMA 325P CUTTING INFO LABEL 85729 FRONT PANEL LABEL 85730 PCB FRONT PANEL PLASMA 84017 TORCH BLOCK 84016 TORCH PRESSURE COVER 33620308 DIVIDING PANEL... -
Page 27: Unit Parts Breakdown
Unit Parts Breakdown Torch Consumable Parts Selection & Replacement DISCONNECT PRIMARY POWER AT THE SOURCE AND WAIT FOR THE TORCH TO COOL BEFORE DISASSEMBLING THE TORCH OR TORCH LEADS. USE ONLY TORCHES AND CONSUMABLES SPECIFIED IN THIS OPERATING MANUAL. IT IS EXTREMELY IMPORTANT THAT YOU READ CAREFULLY THESE STRUCTIONS BEFORE CHOOSING THE CONSUMABLES FOR YOU TORCH. -
Page 28: Torch Parts List
CAUTION! Hand-tighten the shielding cup, use no tools or you risk damaging your torch and consumables. 2. Unscrew and remove the shield cup from the Torch Head Assembly. 3. Remove the tip, gas distributor, and electrode. 4. Install the electrode, gas distributor, and tip. 5. -
Page 29: Torch Parts Breakdown
Torch Parts Breakdown TORCH PART LIST PT 40 FIX CONNECTION MICRO BROWN QTY Description Pos. Code 23015183 Torch body 23015187 Electrode 23015179 Gas di user 23015189 Cutting Tip Ø 0,65mm - 20Amp 23015186 Cutting Tip Ø 0,8mm - 20/30Amp 23015188 Retaining Cap 23015193 Wrench for electrode... -
Page 30: User Notes
User Notes _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________... - Page 31 MANUEL D’UTILISATION DE LA COUPEUSE AU PLASMA 325P CARACTÉRISTIQUES : • Utilise la technologie de chalumeau à traînée d’arc électrique qui vous permet de déplacer (traîner) le chalumeau directement sur la surface du métal pour des coupes précises • Épaisseur de coupe recommandée de 1/4”...
