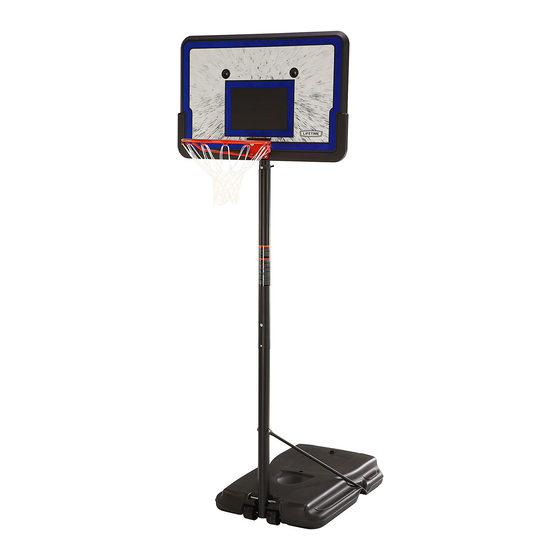

PROCOURT
BASKETBALL SYSTEM
MODEL 1221

BEFORE ASSEMBLY:

• Requires 1–2 hours to complete assembly steps
• 2+ people recommended for setup

ADDITIONAL ASSEMBLY HELP

WATCH THE INSTRUCTIONAL VIDEOS ON YOUTUBE
Scan the code, or visit go.lifetime.com/1221playlist

TOOLS REQUIRED

1/2"
(≈13 mm)
(2)
(1)
(1)
QUESTIONS?
CONTACT LIFETIME CUSTOMER SERVICE:
Call: 1-800-225-3865
7:00 am–5:00 pm (Monday–Friday) MST
and 9:00 am–1:00 pm Saturday MST
™
ASSEMBLE IT WITH THE FREE BILT INTELLIGENT
INSTRUCTIONS APP
IN THE APP, SCAN OR SEARCH #1207343
3/16"
3/8"
(≈10 mm)
(2)
(2, included)
(1)
280 lb (127 kg)
(1)
Live Chat:
www.lifetime.com/customerservice
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
(≈5 mm)
(1)
For Customer Service in Mainland
Europe and the United Kingdom,
E-mail: cs@lifetimeproducts.eu
Save this instruction in the
event that the manufacturer
has to be contacted for
replacement parts.

TABLE OF CONTENTS

Icon Legend................................4
Warnings and Notices..................5
Pole Assembly............................6
Pole to Base Assembly...............11
Parts Identifi er..........................i-iv
Final Assembly..........................20
Maintenance Instructions..........26
Warning Sticker........................27
Registration........................28
Warranty................................29
Model Number: 1221
Product ID:
