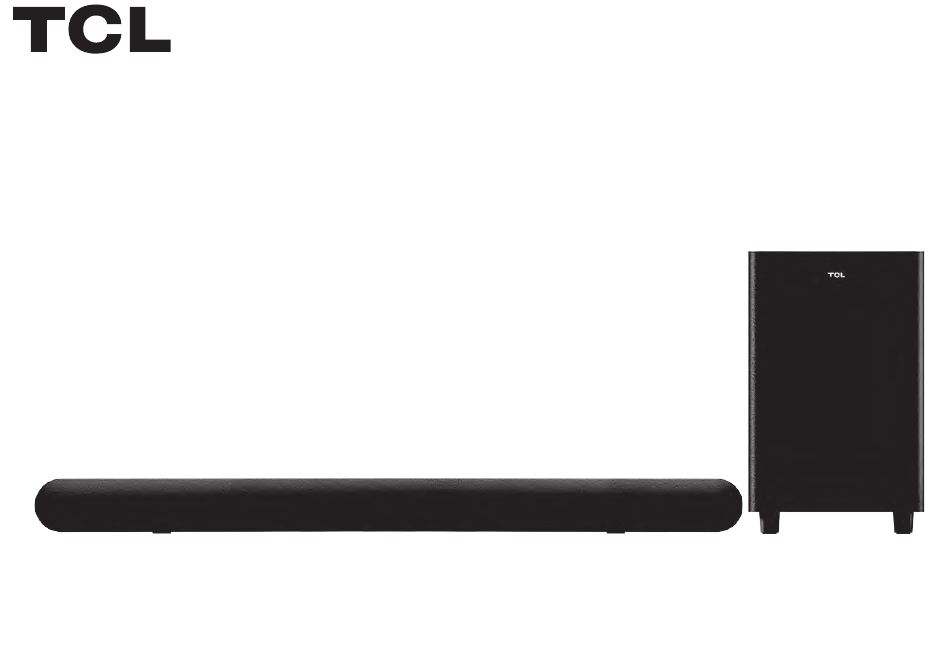

- Page 1 ALTO 6+ 2.1 Channel Sound Bar with Dolby Audio & Wireless Subwoofer Quick Start Guide...
-
Page 3: What's In The Box
What's in the box Make sure you read all the safety information before you use this product. Sound Bar main unit Subwoofer AC power cord x 2 Optical cable HDMI cable AAA battery x 2 Remote control Wall mount bracket x 2 Wall anchor x 2 Wall mounting screw x 2 Quick Start Guide... - Page 4 Overview Sound Bar main unit Source button: Volume buttons: Press to increase Press to switch the audio source OPT/ or decrease the among HDMI/ AUX/USB/BT modes. volume level. Power button: Bluetooth button: Press to select the Bluetooth source. Short press to power Press and hold to enter pairing mode.
- Page 5 AC IN AC IN Overview AC IN AC input power connector...
-
Page 6: Wall Mount Your Sound Bar
Place your Sound Bar and Subwoofer < 9.8' The ideal place to position the Sound Bar is centered underneath your TV. For the Subwoofer working correctly, it should be less than 9.8 feet from the Sound Bar. Wall mount your Sound Bar Required tools: >... - Page 7 Wall mount your Sound Bar Required tools: • Insert the wall anchors in the holes on the wall. • Insert the supplied screws into the hole of the wall anchors. • Fix and tighten the wall bracket screws on the wall, but leave a little space for hanging the brackets.
- Page 8 Wall mount your Sound Bar Required tools: • Unscrew the rubber cushions from the bottom of the sound bar and set them aside for potential use in the future. • Attach the included wall bracket mounts to the sound bar in the same holes the rubber cushions were removed from.
-
Page 9: Connect To Your Tv
Connect to your TV HDMI CEC There are 3 ways to connect your sound bar to the TV (listed in order that we recommend): HDMI ARC (refer to 4a), Optical (refer to 4b), and AUX (refer to 4c) For USA only: If you have a Roku TV , simply plug in the HDMI cable and follow the Roku TV Ready on-screen instructions. - Page 10 Optical Connect the Sound Bar with your TV through the supplied Optical cable. Connect the Sound Bar and the subwoofer to the power supply with the supplied power cords. AC IN AC IN...
- Page 11 Connect the Sound Bar with your TV through AUX cable (not supplied). Connect the Sound Bar and the subwoofer to the power supply with the supplied power cords. AC IN AC IN...
- Page 12 Install or replace the remote batteries Battery type: 1.5V AAA Alkaline battery x 2 Using the Remote Short press: Power off Mute/Unmute Long Press: Factory default Volume+/- Play/pause/resume playback in Bluetooth/USB mode Next in Bluetooth/USB mode Previous in Bluetooth/USB mode Press and hold to activate the pairing function in Bluetooth mode or disconnect the paired device.
- Page 13 > The Sound Bar is ready to pair. 4. Power on your Bluetooth device and activate its Bluetooth function. 5. Select TCL Alto 6+. > You hear a sound signal. > Pairing is successful. 6. If you want to re-pair with another device,...
- Page 14 Sound Bar LED Display The LED display on the Sound Bar gives you information about the status of the Sound Bar status Sound Bar. LED Indications In standby mode In HDMI ARC mode Purple In OPT mode Yellow In AUX mode Green In USB mode Cyan...
- Page 15 Does this Sound Bar work with any TV? What does the LED indicator on the subwoofer indicate during pairing? Yes, the Sound Bar is compatible with any TV that has one of the ports below: • Standby mode: flashes slowly. 1.
- Page 16 support.tclusa.com support.tclcanada.com TS6110_NA_QSG_V1.7...
- Page 17 ALTO 6+ Barre de son 2.1 avec audio Dolby et caisson de basses sans fil Guide de démarrage rapide...
-
Page 19: Contenu De La Boîte
Contenu de la boîte Veuillez lire toutes les informations de sécurité avant d’utiliser ce produit Barre de son Caisson de basses Cordon d’alimentation x 2 Câble optique Câble HDMI Piles AAA x 2 Télécommande Supports de montage mural x 2 Ancrage mural x 2 Vis de fixation murale x 2 Guide de démarrage rapide... - Page 20 Survol Barre de son Touche d’entrée: Touches de volume: Appuyez pour Appuyez pour alterner entre les augmenter ou diminuer entrées audio des modes HDMI, le niveau de volume. optique, auxiliaire, USB et Bluetooth. Touche de mise en marche: Touche Bluetooth: Pression courte pour mettre Appuyez pour sélectionner l’entrée en marche ou arrêter.
- Page 21 Prise d’alimentation c.a. Entrée AUX Connecteur d’entrée optique AC IN Connecteur HDMI ARC Port USB type A AC IN Survol Caisson de basses sans fil AC IN Prise d’alimentation c.a.
- Page 22 Installez votre barre de son < 9.8' L’endroit idéal pour placer votre barre de son se trouve au centre, sous votre téléviseur. Fixez votre barre de son au mur Outils nécessaires: > 2" • Placez le gabarit de montage mural fourni sur le mur.
- Page 23 Fixez votre barre de son au mur Outils nécessaires: • Insérez les ancrages muraux dans les trous du mur. • Insérez les vis fournies dans les trous des ancrages muraux. • Fixez et serrez les vis des supports muraux sur le mur tout en laissant un peu d’espace pour accrocher les supports.
- Page 24 Fixez votre barre de son au mur Outils nécessaires: • Dévissez les coussins en caoutchouc du bas de la barre de son et mettez-les de côté pour une utilisation éventuelle à l'avenir. • Fixez les supports muraux inclus à la barre de son dans les mêmes trous que ceux où...
- Page 25 Branchez votre téléviseur Activez HDMI CEC Il y a 3 façons de connecter votre barre de son au téléviseur (énumérées dans l'ordre que nous recommandons) : HDMI ARC (voir 4a), Optique (voir 4b), et AUX (voir 4c) Connexion HDMI ARC AC IN Connectez la barre de son au téléviseur avec le câble HDMI fourni.
- Page 26 Connexion optique Connectez la barre de son à votre téléviseur avec le câble optique fourni. Branchez la barre de son à l'alimentation électrique avec le cordon fourni. AC IN AC IN...
- Page 27 Connexion AUX (auxiliaire) Connectez la barre de son à votre téléviseur avec le câble auxiliaire (non fourni). Branchez la barre de son à l'alimentation électrique avec le cordon fourni. AC IN AC IN...
-
Page 28: Utilisation De La Télécommande
Installez ou remplacez les piles de la télécommande Type de pile : alcaline AAA 1,5 V x 2 Utilisation de la télécommande Pression courte: mise hors tension Pression longue: Sourdine/son retour aux réglages d’usine Volume+/- Lecture, pause, reprise de la lecture en mode Bluetooth ou USB Suivant en mode Bluetooth ou USB Précédent en mode Bluetooth ou USB... - Page 29 > La barre de son est prête pour le jumelage. 4. Allumez votre appareil Bluetooth et activez sa fonction Bluetooth. 5. Sélectionnez TCL Alto 6+. > Un signal sonore se fait entendre. > Le jumelage est réussi. 6. Si vous désirez faire un nouveau jumelage avec...
- Page 30 Affichage DEL de la barre de son L’état de la barre de son est indiqué sur l’afficheur DEL. État de la barre de son Témoins DEL En mode veille Rouge En mode HDMI ARC Violet En mode optique Jaune En mode auxiliaire Vert En mode USB Cyan...
- Page 31 Cette barre de son fonctionne-t-elle avec n’importe quel Qu’indique le témoin DEL du caisson de basses pendant téléviseur? le jumelage? Oui, la barre de son est compatible avec tous les téléviseurs qui • Mode veille: clignote lentement possèdent un des ports ci-dessous : •...
- Page 32 Ne pas retourner le produit au magasin Nous sommes prêts à vous aider support.tclusa.com support.tclcanada.com Appelez-nous d’abord pour toutes questions Prenez garde lorsque vous retirez la barre de son Tous droits réservés. TS6110_NA_QSG_V1.7...
