S4BH

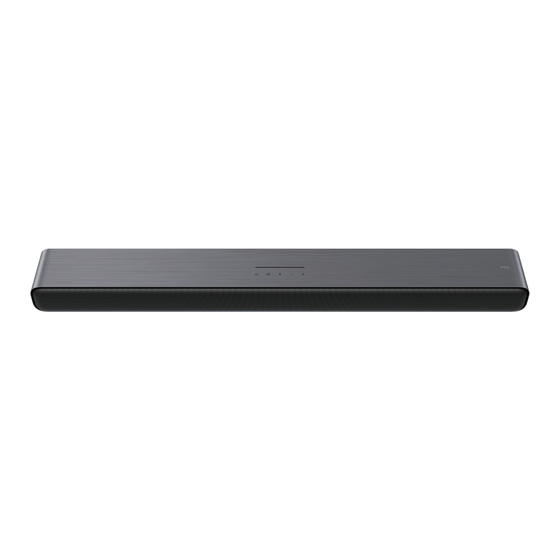

2.0 Channel Dolby Atmos All in One Sound Bar

Quick Start Guide

Table of Contents

Need help?

Do you have a question about the S4BH and is the answer not in the manual?

Questions and answers

Summary of Contents for TCL S4BH

Page 1 S4BH 2.0 Channel Dolby Atmos All in One Sound Bar Quick Start Guide...
Page 3: Register Your Product
Register Your Product Register your TCL Sound Bar to receive the latest news on product releases, promotional offers, and more!* TEXT TO REGISTER Text a photo of the camera icon to 71403 Or register online at register.tcl.com Need help? Visit photoregister.com/help...
Page 4: What's In The Box
What’s in the box Make sure you read all the safety information before you use this product. User Manual can be found at www.tcl.com on the speciﬁc product page in Sound Bar Power cord Remote control the “Download” section. (Cable length: 4 ft. 11") HDMI cable required, not included.
Page 5 Overview Sound Bar AC~IN HDMI (eARC) OPTICAL Source button: Volume buttons: Short Press: Switch input sources Press to increase or (HDMI eARC/Optical/AUX/USB/Bluetooth) decrease the volume level Power button: Bluetooth button: Short Press: Power on/sleep Short Press: Select Bluetooth mode Long Press: Power off Long Press: Bluetooth pairing Input Source LED Indicator: HDMI eARC: Magenta...
Page 6 Remote Control Sound Bar Action LED Behavior on Sound Bar Power Off: All LEDs light turn on and turn off from the sides Sound Bar LED Display Power Off/Sleep to the center. Power On Power On: LEDs will turn on from the center to the sides. Mute On: Center LED will flash several times.
Page 7: Speaker Placement
Top View Sound Bar Speaker Placement The ideal location for the Sound Bar is centered beneath the TV. Note: Do not place your Sound Bar in a location exposed to direct sunlight, heat, fire, or moisture. Wall Mount Installation Required tools: >...
Page 8 Wall Mount Installation Required tools: Insert the wall anchors in the holes on the wall. Insert the supplied screws with the wall brackets into the hole of the wall anchors. Fix and tighten the wall bracket screws on the wall. (Keep space between the screw cap and the brackets) Pick up the Sound Bar and attach it to the wall screws, similar to how you would hang a...
Page 9 Install or replace the remote batteries Battery type: 1.5V AAA battery x 2 Short Press: Power on/sleep Use the Remote Long Press: Power off Short Press: Mute/Unmute the sound Short Press: Switch input sources Long Press: Bluetooth Pairing HDMI eARC/Optical/AUX/USB/Bluetooth Short Press: Select Bluetooth mode Increase volume Battery CAUTION &...
Page 10 TV (listed in order that we recommend): HDMI eARC (refer to 7a), and Optical (refer to 7b). If you have a TCL/Roku TV , simply plug in the HDMI cable to the eARC/ARC ports and follow the Roku TV Ready...
Page 11 HDMI 2 HDMI 3 HDMI 4 (eARC/ARC) TCL S4BH Enable CEC function on TCL TV. Connect HDMI cable from the HDMI (eARC) interface on the Sound Bar to the HDMI (eARC/ARC) interface on the TV. Enable the CEC function in the settings of the TCL TV.
Page 12 Optical Connect the Sound Bar to the TV with an Optical cable. Connect the Sound Bar to the power outlet with the included power cord. Warning: Do not bend or kink the optical cable as it is fragile and can easily get damaged and broken. AC~IN AC~IN HDMI (eARC)
Page 13: Bluetooth Pairing
The Sound Bar is ready to pair. Power on our Bluetooth device and ensure it is in Pairing mode. Select TCL S4BH. > You will see the blue light on for 3 seconds. > Pairing is successful. Repeat Step 3 to pair other devices.
Page 14: Other Connections
Other connections - USB Supported audio ﬁles: MP3, WMA, WAV, FLAC. AC~IN HDMI (eARC) OPTICAL...
Page 15 Other connections - AUX Cables are not included. AC~IN AC~IN HDMI (eARC) OPTICAL...
Page 16 Internal Speaker+Sound Bar(HDMI) (eARC/ARC) Note: Internal Speaker The message displayed may differ with Wired Headphone the TV model. This function is compatible with some TCL TVs. Bluetooth The operation methods for different televisions may vary. Optical External Subwoofer Wired headphone+Internal speaker...
Page 17 What is AI Sonic-Adaptation? AI Sonic-Adaptation AI Sonic-Adaptation is a Room Calibration Technology developed by TCL Audio Lab. To use this function, you need to download TCL Home App and follow the instructions. Before AI Sonic-Adaptation After AI Sonic-Adaptation Speaker distance, sound pressure level,...
Page 18 Device name TCL S4BH Updated content Note: The message displayed may differ. Update Manual rmware update (1) Do not exit the TCL HOME app during the update process. TCL S4BH Update now Remove device Firmware update Firmware update Firmware update Updating...
Page 19 Trademarks Roku, the Roku logo, Roku TV, Roku TV Ready, and the Roku TV Ready logo are trademarks and/or registered trademarks of Roku, Inc. This product is Roku TV Ready-supported in the United States and Canada. Countries are subject to change. For the most current list of countries in which this product is Roku TV Ready-supported, please email rokutvready@roku.com.
Page 21 S4BH Barre de son Dolby Atmos 2.0 canaux tout-en-un Guide de démarrage rapide...
Page 23 Enregistrer votre produit Enregistrez votre barre de son TCL pour recevoir les dernières informations sur les lancements de produits, les offres promotionnelles et plus encore !* Inscription par SMS Envoyez par SMS une photo de l'icône de caméra au numéro 71403 Ou inscrivez-vous en ligne sur register.tcl.com...
Page 24: Contenu De La Boîte
Assurez-vous de lire toutes les informations relatives à la sécurité avant d'utiliser ce produit. Le manuel de l'utilisateur est disponible à l'adresse suivante : www.tcl.com sur la page du produit spéciﬁque dans la section « Téléchargement » (Download). Barre de son Cordons d'alimentation Télécommande...
Page 25: Vue D'ensemble
Vue d'ensemble Barre de son Connecteur d'alimentation c.a Connecteur d'entrée AUX Connecteur HDMI eARC AC~IN HDMI (eARC) OPTICAL Connecteur d'entrée optique Connecteur USB type A Sélecteur des entrées : Boutons de volume : Appui court : alterne entre les entrées Appuyez sur cette touche pour augmenter (HDMI eARC/Optical/AUX/USB/Bluetooth) ou diminuer le niveau de volume.
Page 26 Télécommande Action sur la barre de son Indicateur DEL de la barre de son Afﬁchage DEL de la barre Mise hors tension/veille Mise hors tension : tous les témoins DEL clignotent des côtés vers de son le centre. Mise sous tension Mise sous tension : les témoins DEL clignotent du centre vers les côtés.
Page 27: Installation Du Support Mural
Vue de dessus Positionnement des Barre de son enceintes L'emplacement idéal pour la barre de son est centré sous le téléviseur. Remarque : ne placez pas votre barre de son dans un endroit exposé à la lumière directe du soleil, à la chaleur, au feu ou à l'humidité. Installation du support mural Outils nécessaires : >...
Page 28 Installation du support mural Outils nécessaires : Insérez les chevilles dans les trous du mur. Insérez les vis fournies avec le support mural dans l’ouverture des chevilles. Fixez et serrez les vis du support mural sur le mur. (Laissez un espace entre la tête de la vis et les supports).
Page 29: Utilisation De La Télécommande
Installez ou remplacez les piles de la télécommande Type de pile : AAA 1,5 V x 2 Utilisation de la Appui court : mise en marche/veille. Appui long : mise hors tension. télécommande Appui court : mise du son en sourdine ou non. Appui court : sélectionne la source d'entrée HDMI eARC/Optique/AUX/USB/Bluetooth Appui long : jumelage Bluetooth.
Page 30 (dans l'ordre que nous recommandons) : HDMI eARC (voir 7a) et Optique (voir 7b). Si vous disposez d'un téléviseur TCL/Roku TV™, il vous suffit de brancher le câble HDMI sur les ports eARC/ARC et de suivre les instructions Roku TV Ready™...
Page 31 HDMI 1 Mise en veille automatique HDMI 2 HDMI 3 HDMI 4 (eARC/ARC) Activez la fonction CEC du téléviseur TCL. TCL S4BH Connectez le câble HDMI de l'interface HDMI (eARC) de la barre de son à l'interface HDMI (eARC/ARC) du téléviseur.
Page 32 Connexion optique Connectez la barre de son au téléviseur à l'aide d'un câble optique. Branchez la barre de son sur la prise de courant à l'aide du cordon d'alimentation fourni. Avertissement : Ne pliez pas et ne tordez pas le câble optique, car il est fragile et peut facilement être AC~IN endommagé...
Page 33: Jumelage Bluetooth
Le jumelage de la barre de son est prêt. Allumez votre appareil Bluetooth et assurez-vous qu'il est en mode Jumelage. Sélectionnez TCL S4BH. > Vous verrez la lumière bleue s'allumer pendant 3 secondes. > Le jumelage est réussi. Répétez l'étape 3 pour jumeler d'autres appareils.
Page 34 Autres connexions – USB Fichiers audio pris en charge : MP3, WMA, WAV, FLAC. AC~IN HDMI (eARC) OPTICAL...
Page 35 Autres connexions – AUX Les câbles ne sont pas inclus. AC~IN AC~IN HDMI (eARC) OPTICAL...
Page 36 TCL Tutti Choral Lorsque la barre de son est connectée, le menu « TV+Sound Bar » s'affiche à l’écran. Réglages → Affichage et son → Sortie audio → Sortie audio Haut-parleur interne + Barre de son (HDMI) Haut-parleur interne + barre de son (HDMI)
Page 37 Qu'est-ce que l’adaptation AI Sonic ? Adaptation audio AI Sonic Développée par TCL Audio Lab, la technologie d’adaptation AI Sonic assure le calibrage audio de la pièce. Pour utiliser cette fonction, vous devez télécharger l’appli TCL Home et suivre les instructions.
Page 38 TCL S4BH Updated content Notez que le message qui s'affiche peut être différent. Update Manual rmware update (1) Ne quittez pas l'application TCL HOME pendant TCL S4BH le processus de mise à jour. Update now Remove device Firmware update Firmware update Firmware update Updating...
Page 39: Marques Déposées
Marques déposées Roku, le logo Roku, Roku TV, Roku TV Ready et le logo Roku TV Ready sont des marques commerciales ou des marques déposées de Roku Inc. Ce produit est compatible avec Roku TV Ready aux États-Unis et au Canada. Les pays sont susceptibles d'être modiﬁés. Pour obtenir la liste la plus récente des pays dans lesquels ce produit est pris en charge par Roku TV Ready, veuillez envoyer un courriel à...
Page 40 NE PAS RETOURNER AU MAGASIN NOUS SOMMES Manuel PRÊTS À VOUS l'utilisateur ASSISTANCE TCL : AIDER US: support.tcl.com Contactez-nous d'abord www.tcl.com/ca/en pour toute question www.tcl.com/ca/fr RETIREZ DE L’EMBALLAGE LA BARRE DE SON AVEC PRÉCAUTION Copyright © 2024 TCL. Tous droits réservés. S4BH-NA-EN&FR_QSG_V0.5...
