ROBSON BOOKCASE
MODEL NO. #168-0047-2
ASSEMBLY INSTRUCTIONS
Toll free: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning assembly of this
product. Keep this manual for future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the ROBSON 168-0047-2 and is the answer not in the manual?

Questions and answers

Related Manuals for Canvas ROBSON 168-0047-2

Summary of Contents for Canvas ROBSON 168-0047-2

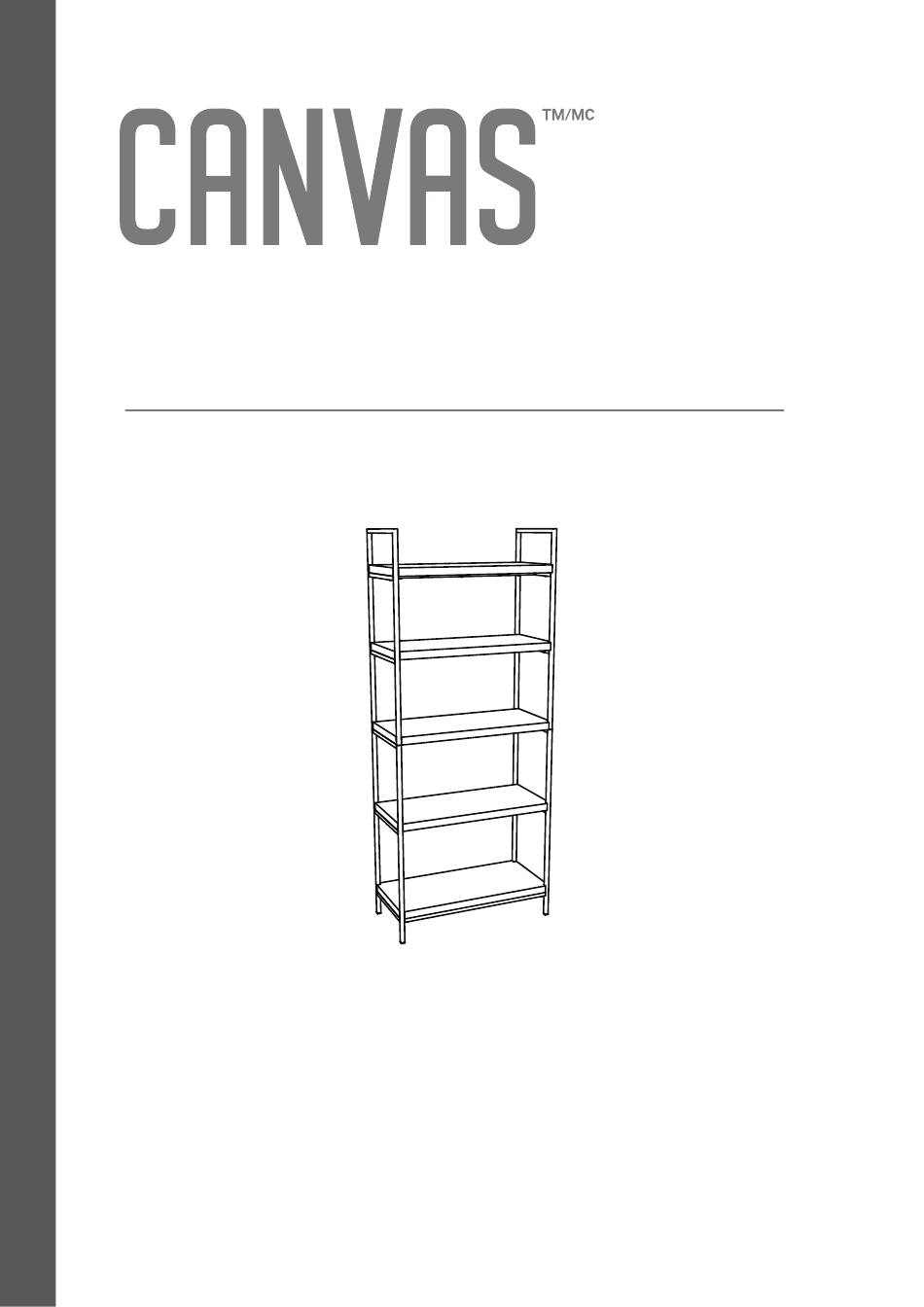

  • Page 1 ROBSON BOOKCASE MODEL NO. #168-0047-2 ASSEMBLY INSTRUCTIONS Toll free: 1-888-670-6684 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
