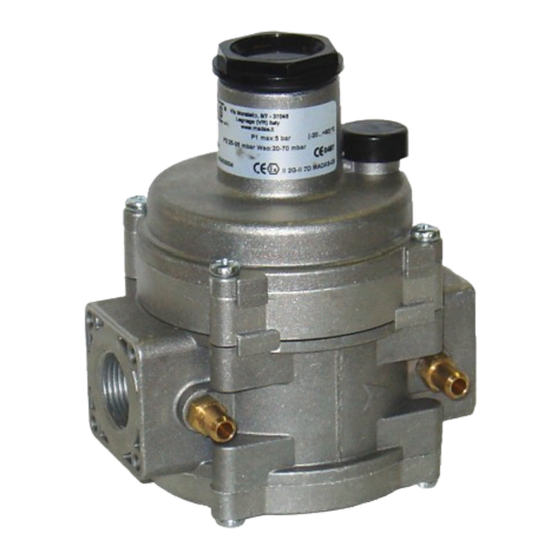

Gas pressure regulator
Hide thumbs Also See for FRG/2MCC:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

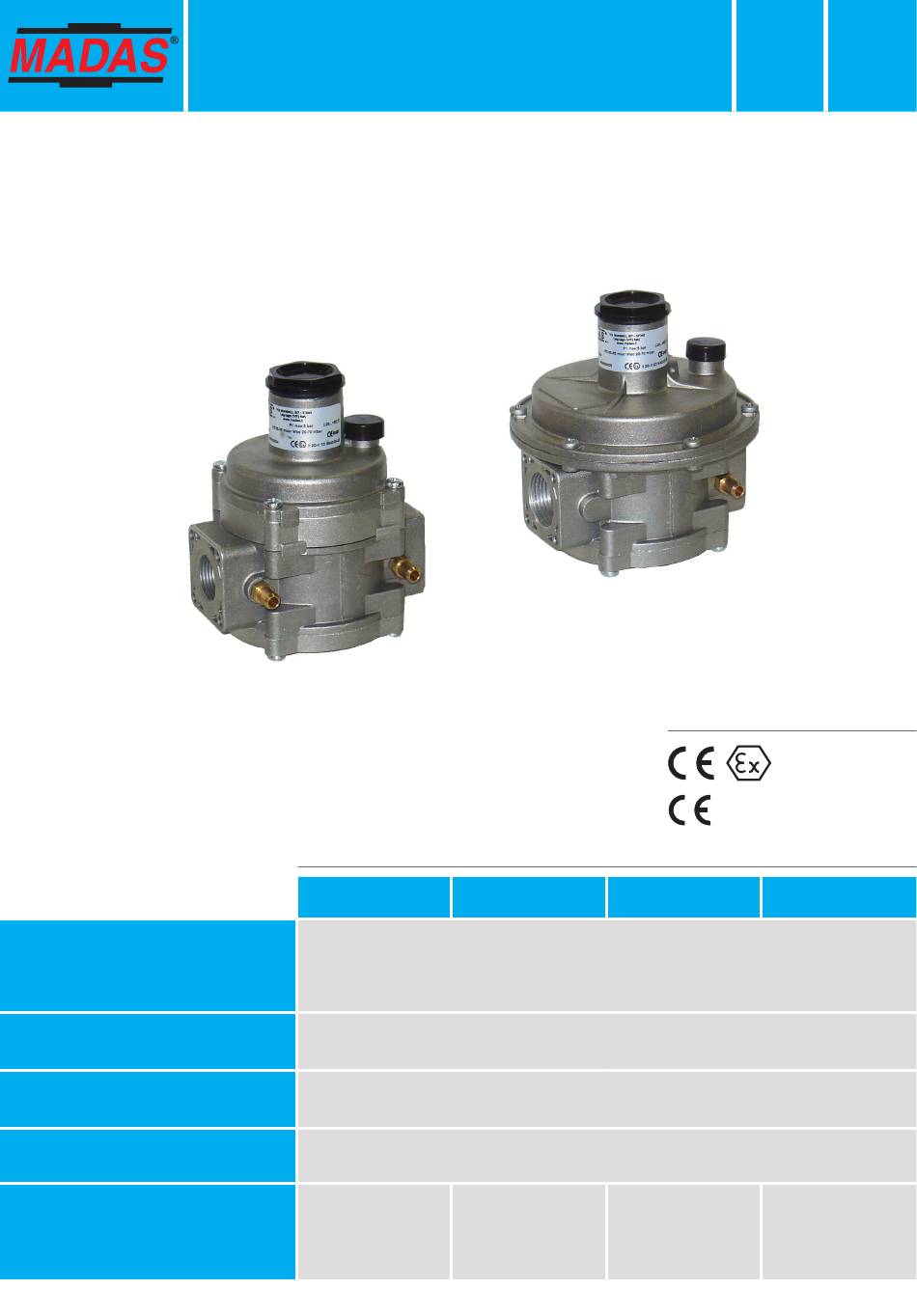

FRG-RG/2MCC
S
C
eCtion
hapter
5
5.1a
FRG-RG/2MCS
REGOLATORE DI PRESSIONE PER GAS
GAS PRESSURE REGULATOR
REGULATEUR DE PRESSION POUR GAZ
REGULADOR DE PRESIÓN PARA GAS
FRG/2MCS
FRG/2MCC
II 2G - II 2D
0497
MADE IN ITALY
E N
F R
E S
I T
Range pressione di esercizio
Operating pressure range
Pe: 0,5÷3 bar
0,5÷5 bar
Plage de pression de fonctionnement
Rango de la presión de funcionamiento
Attacchi filettati / Threaded connections
DN 15 - DN 20 - DN 25
Raccords filetés / Conexiones roscadas
Attacchi flangiati/ Flanged connections
DN 25
Raccords à brides / Conexiones embridadas
Norma di riferimento / Reference standard
EN 88-2
Norme de référence / Patrón de referencia
In conformità a *
In conformity with *
Direttiva PED
PED Directive
Directive PED
Directiva PED
Conforme a *
2014/68/UE
2014/68/EU
2014/68/UE
2014/68/UE
Conforme *
Apr 2019 - FRG-RG/2MCC - FRG-RG/2MCS
Madas Technical Manual - 5|5.1a - REV. 0 of 5
