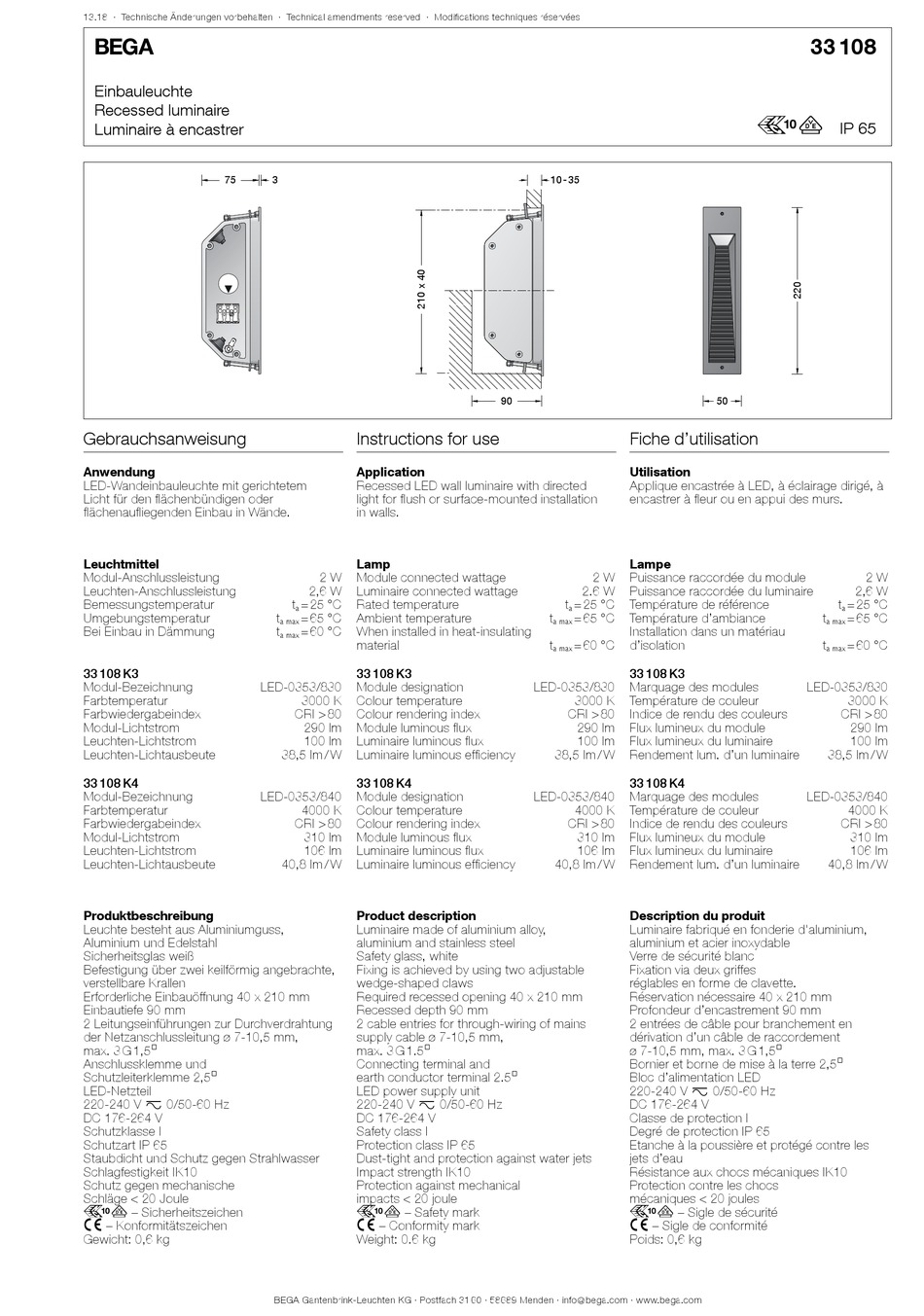

Recessed luminaire

Advertisement

13.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Einbauleuchte

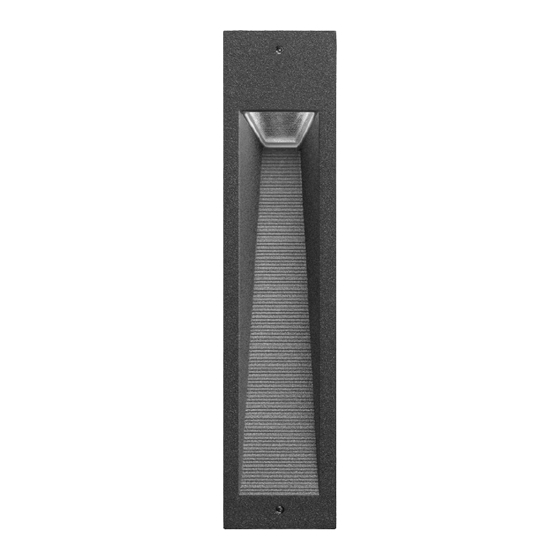

Recessed luminaire
Luminaire à encastrer
75
Gebrauchsanweisung
Anwendung
LED-Wandeinbauleuchte mit gerichtetem
Licht für den flächenbündigen oder
flächenaufliegenden Einbau in Wände.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
33 108 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 108 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas weiß
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Erforderliche Einbauöffnung 40 x 210 mm
Einbautiefe 90 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c  – Konformitätszeichen
Gewicht: 0,6 kg
3
Instructions for use
Application
Recessed LED wall luminaire with directed
light for flush or surface-mounted installation
in walls.
Lamp
2 W
Module connected wattage
2,6 W
Luminaire connected wattage
t
= 25 °C
Rated temperature
a
t
= 65 °C
Ambient temperature
a max
t
= 60 °C
When installed in heat-insulating
a max
material
33 108 K3
LED-0353/830
Module designation
3000 K
Colour temperature
CRI > 80
Colour rendering index
290 lm
Module luminous flux
100 lm
Luminaire luminous flux
38,5 lm / W
Luminaire luminous efficiency
33 108 K4
LED-0353/840
Module designation
4000 K
Colour temperature
CRI > 80
Colour rendering index
310 lm
Module luminous flux
106 lm
Luminaire luminous flux
40,8 lm / W
Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass, white
Fixing is achieved by using two adjustable
wedge-shaped claws
Required recessed opening 40 x 210 mm
Recessed depth 90 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c  – Conformity mark
Weight: 0.6 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
10- 35
90
Fiche d'utilisation
Utilisation
Applique encastrée à LED, à éclairage dirigé, à
encastrer à fleur ou en appui des murs.
Lampe
2 W
Puissance raccordée du module
2.6 W
Puissance raccordée du luminaire
t
= 25 °C
Température de référence
a
t
= 65 °C
Température d'ambiance
a max
Installation dans un matériau
t
= 60 °C
d'isolation
a max
33 108 K3
LED-0353/830
Marquage des modules
3000 K
Température de couleur
CRI > 80
Indice de rendu des couleurs
290 lm
Flux lumineux du module
100 lm
Flux lumineux du luminaire
38,5 lm / W
Rendement lum. d'un luminaire
33 108 K4
LED-0353/840
Marquage des modules
4000 K
Température de couleur
CRI > 80
Indice de rendu des couleurs
310 lm
Flux lumineux du module
106 lm
Flux lumineux du luminaire
40,8 lm / W
Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité blanc
Fixation via deux griffes
réglables en forme de clavette.
Réservation nécessaire 40 x 210 mm
Profondeur d'encastrement 90 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c  – Sigle de conformité
Poids: 0,6 kg
33 108
r
IP 65
50
2 W
2,6 W
t
= 25 °C
a
t
= 65 °C
a max
t
= 60 °C
a max
LED-0353/830
3000 K
CRI > 80
290 lm
100 lm
38,5 lm / W
LED-0353/840
4000 K
CRI > 80
310 lm
106 lm
40,8 lm / W
