Gegenstand zu stoppen. • Aus Lasersicherheitsgründen muss die Spannungsversorgung dieses Sensors abgeschaltet werden, wenn die ganze Anlage oder Maschine abgeschaltet wird. VORSICHT: Abweichungen von den hier angegebenen Verfahren und Einstellungen können zu gefährlicher Strahlungseinwirkung führen. BA_OADM250.doc Baumer 12.06.2017 3/15 Frauenfeld, Switzerland...

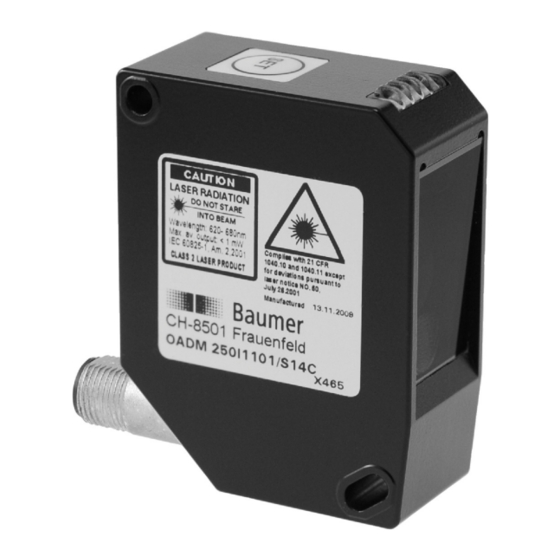

Optische Sensoren / Photoelectric Sensors Laser Distanz Sensor OADM 250I1101/S14C Masszeichnung • Farbunabhängig messen bis 4 m • Präzise und schnell • Sehr kompakte Bauform • Alarmausgang • Messbereich eingrenzbar * Senderachse Allgemeine Daten Foto Messdistanz Sd (weiss 90%) 0.2 ... 4 m Messdistanz Sd (grau 18%) 0.2 ...
Page 5
66 mm Tiefe 51 mm Laserwarnung Bauform quaderförmig Gehäusematerial Aluminium Frontscheibe Glas Anschlussart Stecker M12, 5-Pol, schwenkbar Umgebungsbedingungen Arbeitstemperatur -25°C … 50°C Schutzart IP 67 Fremdlichtsicherheit < 40 kLux Typischer Temperaturkoeffizient 0,2 mm / °C BA_OADM250.doc Baumer 12.06.2017 5/15 Frauenfeld, Switzerland...
Page 6
Alarm / LED Alarm / LED 0.2 m 0.2 m Analog out Analog out Umgekehrt 20 mA Umgekehrt 10 V geteachte geteachte Kennlinie Kennlinie Standardkennlinie Standardkennlinie Alarm / LED Alarm / LED 0.2 m 0.2 m BA_OADM250.doc Baumer 12.06.2017 6/15 Frauenfeld, Switzerland...
Page 7
4. Jetzt ist der Fabrikzustand (Standardmessbereich) wieder hergestellt. Die zuvor geteachte Kennlinie wurde mit den Fabrikdaten überschrieben. Den „Fabrikzustand wieder herstellen über die Teachleitung“ lässt sich äquivalent zum „Fabrikzustand wieder herstellen mit der Teach-Taste“ durchführen. Über die Leitung kann der BA_OADM250.doc Baumer 12.06.2017 7/15 Frauenfeld, Switzerland...
Page 9
• For laser safety reasons, the voltage supply of the sensors must be turned off when the whole system or the machine is turned off. CAUTION: Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. BA_OADM250.doc Baumer 12.06.2017 9/15 Frauenfeld, Switzerland...
Page 10
Optische Sensoren / Photoelectric Sensors • Laser Distance Sensor OADM 250I1101/S14C Drawing • Measuring up to 4 m regardless of target color • Precise and fast • Extremely compact housing • Alarm output • Teachable measuring range * emitter axis...
Page 11
Aluminum Front (optics) Glass Connection types Connector M12, 5 pin, rotatable Ambient conditions Operating temperature -25°C … 50°C Protection class IP 67 Ambient light immunity < 40 kLux Typical temperature coefficient 0,2 mm /°C BA_OADM250.doc Baumer 12.06.2017 11/15 Frauenfeld, Switzerland...
Page 12
Example of a Example of a Analog out 10 V revers taught revers taught 20 mA Standard output curve output curve output curve Standard output curve Alarm out Alarm out 0.2 m 0.2 m BA_OADM250.doc Baumer 12.06.2017 12/15 Frauenfeld, Switzerland...
Teaching the sensor using the external teach input is equivalent to the teaching procedure via the button. There is no 5 min. time limit. The sensor may be taught any time. The alarm output can be used as an acknowledge signal for a control system. BA_OADM250.doc Baumer 12.06.2017 13/15 Frauenfeld, Switzerland...
