Bedienungsanleitung
Operating Instructions
Elektronisches Vorschaltgerät
Electronic Ballast

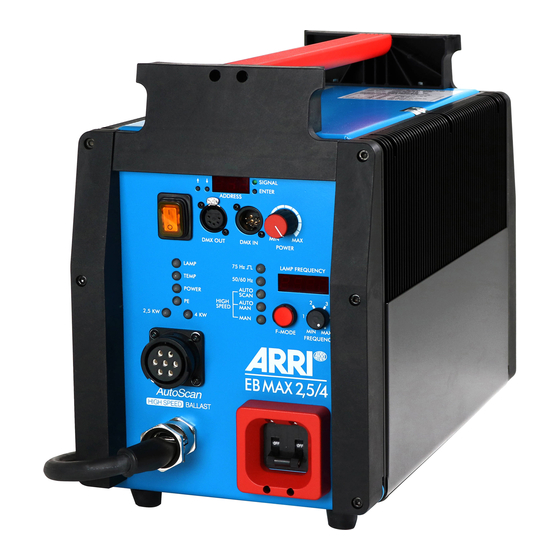

EB MAX 2,5/4
)
(300/1000 Hz
(L2.0016746 , L2.0018884)
- AutoScan -
Arnold & Richter Cine Technik GmbH & Co. Betriebs KG
Pulvermuehle
D-83071 Stephanskirchen
Germany
Für mehr Informationen besuchen Sie: www.arri.com
For more information visit: www.arri.com
L5.0017224
23.03.2018

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EB MAX 2,5/4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ARRI EB MAX 2,5/4

Summary of Contents for ARRI EB MAX 2,5/4

  • Page 1 Electronic Ballast EB MAX 2,5/4 (300/1000 Hz (L2.0016746 , L2.0018884) - AutoScan - Arnold & Richter Cine Technik GmbH & Co. Betriebs KG Pulvermuehle D-83071 Stephanskirchen Germany Für mehr Informationen besuchen Sie: www.arri.com For more information visit: www.arri.com L5.0017224 23.03.2018...

  • Page 3: Table Of Contents

    Deutsch __________________________________________________________________ _____ INHALT Seite 1. Allgemeine Hinweise ................3 2. Wichtige Sicherheitshinweise ..............3 3. Produktbeschreibung ................5 4. Inbetriebnahme des EVG ............... 6 4.1 Einschalten des EVG ..............6 4.2 Einstellung der Lichtintensität ............6 4.3 Betriebsarten .................. 7 4.4 DMX-Fernsteuerung ...............

  • Page 4: Allgemeine Hinweise

    Anschluss der Leuchte an das Vorschaltgerät verwendet werden. Der Betrieb anderer als in Abbildung 1a bis 1c angegebenen Leuchten (siehe Seite 22) ist nicht zulässig. 2.5 Das Elektronische Vorschaltgerät EB MAX 2,5/4 entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen EN 60598-2-17 und EN 61347-2-12 für Elektrogeräte.
  • Page 5 Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.  Reparaturen, Ersatzteilaustausch und Eingriffe in das Gerät nur von einer für diese EVG geschulten Fachkraft oder vom ARRI-Service ausführen lassen.  Für Reparaturen dürfen nur original Ersatzteile verwendet werden! ...

  • Page 6: Produktbeschreibung

    Deutsch 3. Produktbeschreibung Das ARRI EB MAX 2,5/4 bildet eine Funktionseinheit mit den für das EVG zugelassenen ARRI Tageslichtscheinwerfern (siehe Abb. 1a bis 1c, Seite 22). Es ist für die professionelle Anwendung in Gebäuden und mit entsprechendem Schutz vor Regen auch für den Betrieb im Freien geeignet (Schutzart IP 20).

  • Page 7: Inbetriebnahme Des Evg

    Deutsch 4. Inbetriebnahme Sämtliche Bedienelemente und Kabelverbindungen sind auf der Frontplatte des EVG angeordnet (siehe Abb. 2, Seite 24). 4.1 Einschaltvorgang  Prüfen, ob sich der ON/OFF-Schalter in der OFF-Stellung befindet.  Geprüfte Leuchte an das EVG anschließen. In 2,5 kW Scheinwerfern (siehe Abb. 1a, Seite 22) dürfen nur 2,5 kW Lampen eingesetzt werden.

  • Page 8: Betriebsarten

    Deutsch 4.3 Betriebsarten Das Vorschaltgerät kann in drei grundsätzlich verschiedenen Betriebsarten betrieben werden: Low Noise, Flicker Free und High Speed Die Betriebsart kann mit Hilfe des „F-Mode“ Tasters (siehe Abb. 2, S. 24) gewählt werden. Zum Wechseln der Betriebsart muss der Taster mindestens zweimal betätigt werden.

  • Page 9: Dmx-Fernsteuerung

    Betrieb zu bleiben. Hinweis: Mit dem Hand-Messgerät P.R.O.F. kann im Zweifelsfall die Flackerfreiheit des Lichtes direkt innerhalb weniger Sekunden überprüft werden. 4.4 DMX-Fernsteuerung Das Vorschaltgerät EB MAX 2,5/4 kann über eine Fernsteuerung nach DMX 512 Standard gesteuert werden - 8 -...
  • Page 10 Deutsch Um das Gerät über die Fernsteuerung zu bedienen, muss der Ein-/Ausschalter an der Frontplatte des Gerätes ausgeschaltet sein! Wird das Gerät per Fernsteuerung bedient, so ist das Dimmpotentiometer sowie der F-Mode Taster an der Frontplatte deaktiviert. Wenn das DMX Signal ausfällt (z.B. bei unterbrochener Leitung) arbeitet das Gerät entsprechend den zuletzt empfangenen Werten weiter.

  • Page 11: Einstellung Der Geräteadresse

    Sobald ein DMX Signal erkannt wird, blinkt die Signal LED. Wenn für die eingestellte DMX-Adresse (und die beiden darauffolgenden Adressen) DMX Werte übertragen werden, leuchtet die Signal LED dauerhaft. 5. Technische Daten EB MAX 2,5/4 Netzanschluss Eingangsleistung 5400 VA (max.) Netzspannung 100 - 130 V~ / 180 - 250 V~;...

  • Page 12: Störungssuche

    Abschaltung führen. In diesem Fall ist das EVG mit einer geprüften Leuchte zu testen. Wenn ein Verlängerungskabel defekt erscheint, ist es unbedingt durch ein geprüftes Kabel auszutauschen. Wenn ein EVG ausgefallen ist, sollte es idealerweise zusammen mit Verlängerungskabel und Leuchte vom ARRI-Service geprüft werden. - 11 -...
  • Page 13 - 12 -...

  • Page 14: General Remarks

    Ballast must be disconnected from mains before fitting or replacing a lamp. 2.4 The Electronic Ballast must be switched off before connecting or disconnecting either head or supply cable. Do not use other than original ARRI cables and connectors with permitted cross section of the leads. The ballast is only suitable for specified ARRI lampheads (see fig.
  • Page 15 In case of malfunction, disconnect the EB from mains (pull out the line plug).  Repairs, exchange of replacement parts and manipulations on the EB must be carried out by a qualified personnel or ARRI service only.  Use only original spare parts for repairs.

  • Page 16: Product Description

    English 3. Product Description The ARRI EB MAX 2,5/4 is part of an optimized lighting system along with all ARRI 2,5 kW and 4 kW lampheads specified for operation with the EB (see fig.1a to 1c, page 22). It is suitable for professional indoor use. For outdoor use a reliable protection against rain is needed (IP 20 protection).

  • Page 17: Start-Up Procedure

    English 4. Start-up procedure All operating controls and cable connections are arranged the front panel (see fig. 2, page 24). 4.1 Energizing System  Check ON/OFF Switch to be in "OFF"-position.  Connect the properly checked daylight lamphead with head to ballast cable to the electronic ballast In 2,5 kW lampheads (see figure 1a, page 22) only 2,5 kW lamps must be used.

  • Page 18: Operating Modes

    English 4.3 Operating Modes The ballast can be operated in three fundamentally different modes: Low Noise, Flicker Free and High Speed These modes can be selected by using the "F-Mode" button (see fig. 2, page 24). To change the operating mode the button must be pressed at least twice. After the first operation, the LED of the actual mode starts flashing and thus indicates that the operating mode can be changed now.

  • Page 19: Remote Control Dmx-512

    4.4 Remote Control DMX-512 The electronic Ballast EB MAX 2,5/4 can be controlled by use of a remote control according DMX 512 standard. To operate the ballast by remote control, the ballast’s ON/OFF switch must be in "0"...

  • Page 20: Selection Of Device Address

    English Depending on the operation mode, two or three DMX channels are used to control the ballast:  The first Channel is used for dimming the output power.  The second Channel (address following on channel 1), is used for switching the ballast ON/OFF and for setting the desired operation mode ...

  • Page 21: Technical Data

    English 5. Technical Data EB MAX 2,5/4 Mains supply Line Power 5400 VA (max.) Supply Voltage 100 - 130 V~ / 180 - 250 V~; 50/60 Hz 1, N, PE Nominal Current 47 - 42 A / 30 - 22 A (eff., max.) cos ...

  • Page 22: Trouble Shooting Guide

    If cables are suspect, they should be exchanged with known good cables. If a ballast is found to be faulty ideally it should be returned together with the lamphead and head to ballast cable to the ARRI-service location for examination. - 21 -...

  • Page 23: Anschlussbelegung

    Earth S1: Ein-Aus / On-Off Frei / S2: Sicherheitsschalter / Safety Switch not used H: Stundenzähler / Hours Counter Abb./Fig. 1a: Anschlussbelegung Scheinwerfer ARRI 2,5 kW Connector Wiring ARRI 2,5 kW ARRI Daylight 4000 Elektronisches Vorschaltgerät Ausgangsbelegung / Spannungsversorgung Lampe/...
  • Page 24 S1: Ein-Aus / On-Off S2: Sicherheitsschalter / Safety Switch Frei / H: Stundenzähler / Hours Counter not used L: Lampenerkennung / Lamp Detection Abb./Fig. 1c: Anschlussbelegung Scheinwerfer ARRI 4 kW mit CCL Connector Wiring ARRI 4 kW with CCL - 23 -...

  • Page 25: Anordnung Der Bedienelemente

    DMX-Anzeige EIN/AUS Schalter / DMX-Display ON/OFF Switch DMX-Steckverbinder DMX-Connectors Dimm- potentiometer / SIGNAL ENTER Dimming ADDRESS LED Anzeigen Potentiometer LED Indication Anzeige Betriebsart / DMX OUT DMX IN POWER Operating Mode LAMP FREQUENCY Indication LAMP 75 Hz Nennleistungsanzeige TEMP 50/60 Hz AUTO Frequenzanzeige POWER...

  • Page 26: Dmx Kanalzuordnung

    Kanal 1 Dimmung Channel 1 Dimming Wert Dimmung in % der Lampen-Nennleistung Value Dimming in % of nominal Lamp Power 0 .. 127 50 % 128 .. 255 50 .. 100 % Kanal 2 Ein/Aus, Betriebsart Channel 2 ON/OFF, Operation Mode Wert Gerät Betriebsart...
  • Page 27 - 26 -...
  • Page 28 Für alle weiteren technischen Fragen besuchen Sie bitte die ARRI Webseite oder kontaktieren Sie die ARRI Service Zentren. Technische Änderungen vorbehalten! For any additional technical questions please visit the ARRI website or contact the ARRI service centers. Design and specifications are subject to change without notice! www.arri.com...
