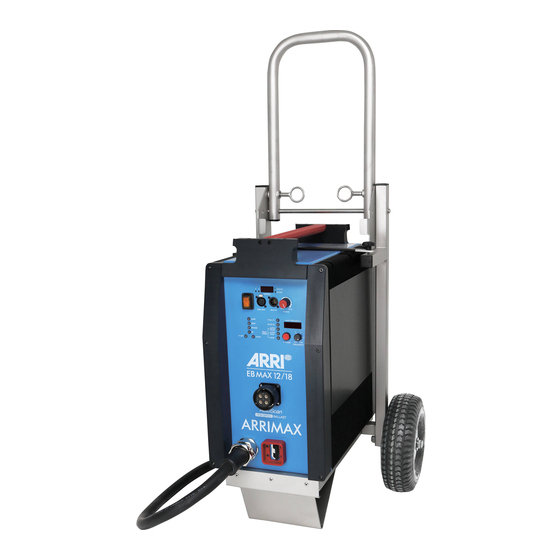

ARRI EB MAX 12/18 Operating Instructions Manual

Electronic ballast
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Operating Instructions
Elektronisches Vorschaltgerät
Electronic Ballast
EB MAX 12/18
)
(300/1000 Hz
(L2.0016748)
- AutoScan -
Arnold & Richter Cine Technik GmbH & Co. Betriebs KG
Pulvermuehle
D-83071 Stephanskirchen
Germany
Für mehr Informationen besuchen Sie: www.arri.com
For more information visit: www.arri.com
L5.0017226
23.03.2018

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EB MAX 12/18 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ARRI EB MAX 12/18

Summary of Contents for ARRI EB MAX 12/18

  • Page 1 Elektronisches Vorschaltgerät Electronic Ballast EB MAX 12/18 (300/1000 Hz (L2.0016748) - AutoScan - Arnold & Richter Cine Technik GmbH & Co. Betriebs KG Pulvermuehle D-83071 Stephanskirchen Germany Für mehr Informationen besuchen Sie: www.arri.com For more information visit: www.arri.com L5.0017226 23.03.2018...

  • Page 3: Table Of Contents

    Deutsch __________________________________________________________________ _____ INHALT Seite 1. Allgemeine Hinweise ................3 2. Wichtige Sicherheitshinweise ..............3 3. Produktbeschreibung ................5 4. Inbetriebnahme des EVG ............... 6 4.1 Einschalten des EVG ..............6 4.2 Einstellung der Lichtintensität ............6 4.3 Betriebsarten .................. 7 4.4 DMX-Fernsteuerung ...............

  • Page 4: Allgemeine Hinweise

    Anschluss der Leuchte an das Vorschaltgerät verwendet werden. Der Betrieb anderer als in Abbildung 1 angegebenen Leuchten (siehe Seite 22) ist nicht zulässig. 2.5 Das Elektronische Vorschaltgerät EB MAX 12/18 entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheits- bestimmungen EN 60598-2-17 und EN 61347-2-12 für Elektrogeräte.
  • Page 5 Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.  Reparaturen, Ersatzteilaustausch und Eingriffe in das Gerät nur von einer für diese EVG geschulten Fachkraft oder vom ARRI-Service ausführen lassen.  Für Reparaturen dürfen nur original Ersatzteile verwendet werden! ...

  • Page 6: Produktbeschreibung

    Deutsch 3. Produktbeschreibung Das ARRI EB MAX 12/18 bildet eine Funktionseinheit mit den für das EVG zugelassenen ARRI Tageslichtscheinwerfern (siehe Abb. 1, Seite 22). Es ist für die professionelle Anwendung in Gebäuden und mit entsprechendem Schutz vor Regen auch für den Betrieb im Freien geeignet (Schutzart IP 20).

  • Page 7: Inbetriebnahme Des Evg

    Deutsch 4. Inbetriebnahme Sämtliche Bedienelemente und Kabelverbindungen sind auf der Frontplatte des EVG angeordnet (siehe Abb. 2, Seite 23). 4.1 Einschaltvorgang  Prüfen, ob sich der ON/OFF-Schalter in der OFF-Stellung befindet.  Geprüfte Leuchte an das EVG anschließen. In 12 kW Scheinwerfern dürfen nur 12 kW Lampen eingesetzt werden. In geeigneten 18 kW Scheinwerfern können sowohl 12 kW als auch 18 kW Lampen eingesetzt werden.

  • Page 8: Betriebsarten

    Deutsch 4.3 Betriebsarten Das Vorschaltgerät kann in drei grundsätzlich verschiedenen Betriebsarten betrieben werden: Low Noise, Flicker Free und High Speed Die Betriebsart kann mit Hilfe des „F-Mode“ Tasters (siehe Abb. 2, S. 23) gewählt werden. Zum Wechseln der Betriebsart muss der Taster mindestens zweimal betätigt werden.

  • Page 9: Dmx-Fernsteuerung

    Betrieb zu bleiben. Hinweis: Mit dem Hand-Messgerät P.R.O.F. kann im Zweifelsfall die Flackerfreiheit des Lichtes direkt innerhalb weniger Sekunden überprüft werden. 4.4 DMX-Fernsteuerung Das Vorschaltgerät EB MAX 12/18 kann über eine Fernsteuerung nach DMX 512 Standard gesteuert werden - 8 -...
  • Page 10 Deutsch Um das Gerät über die Fernsteuerung zu bedienen, muss der Ein-/Ausschalter an der Frontplatte des Gerätes ausgeschaltet sein! Wird das Gerät per Fernsteuerung bedient, so ist das Dimmpotentiometer sowie der F-Mode Taster an der Frontplatte deaktiviert. Wenn das DMX Signal ausfällt (z.B. bei unterbrochener Leitung) arbeitet das Gerät entsprechend den zuletzt empfangenen Werten weiter.

  • Page 11: Einstellung Der Geräteadresse

    Sobald ein DMX Signal erkannt wird, blinkt die Signal LED. Wenn für die eingestellte DMX-Adresse (und die beiden darauffolgenden Adressen) DMX Werte übertragen werden, leuchtet die Signal LED dauerhaft 5. Technische Daten EB MAX 12/18 Netzanschluss Eingangsleistung 19600 VA (max.) Netzspannung 190 - 250 V~;...

  • Page 12: Störungssuche

    Abschaltung führen. In diesem Fall ist das EVG mit einer geprüften Leuchte zu testen. Wenn ein Verlängerungskabel defekt erscheint, ist es unbedingt durch ein geprüftes Kabel auszutauschen. Wenn ein EVG ausgefallen ist, sollte es idealerweise zusammen mit Verlängerungskabel und Leuchte vom ARRI-Service geprüft werden. - 11 -...
  • Page 13 - 12 -...

  • Page 14: General Remarks

    Ballast must be disconnected from mains before fitting or replacing a lamp. 2.4 The Electronic Ballast must be switched off before connecting or disconnecting either head or supply cable. Do not use other than original ARRI cables and connectors with permitted cross section of the leads. The ballast is only suitable for specified ARRI lampheads (see fig.
  • Page 15 In case of malfunction, disconnect the EB from mains (pull out the line plug).  Repairs, exchange of replacement parts and manipulations on the EB must be carried out by a qualified personnel or ARRI service only.  Use only original spare parts for repairs.

  • Page 16: Product Description

    English 3. Product Description The ARRI EB MAX 12/18 is part of an optimized lighting system along with all ARRI 12 kW and 18 kW lampheads specified for operation with the EB (see fig.1, page 22). It is suitable for professional indoor use. For outdoor use a reliable protection against rain is needed (IP 20 protection).

  • Page 17: Start-Up Procedure

    English 4. Start-up procedure All operating controls and cable connections are arranged the front panel (see fig. 2, page 23). 4.1 Energizing System  Check ON/OFF Switch to be in "OFF"-position.  Connect the properly checked daylight lamphead with head to ballast cable to the electronic ballast In 12 kW lampheads only 12 kW lamps must be used.

  • Page 18: Operating Modes

    English 4.3 Operating Modes The ballast can be operated in three fundamentally different modes: Low Noise, Flicker Free and High Speed These modes can be selected by using the "F-Mode" button (see fig. 2, page 23). To change the operating mode the button must be pressed at least twice. After the first operation, the LED of the actual mode starts flashing and thus indicates that the operating mode can be changed now.

  • Page 19: Remote Control Dmx-512

    4.4 Remote Control DMX-512 The electronic Ballast EB MAX 12/18 can be controlled by use of a remote control according DMX 512 standard. To operate the ballast by remote control, the ballast’s ON/OFF switch must be in "0"...

  • Page 20: Selection Of Device Address

    English Depending on the operation mode, two or three DMX channels are used to control the ballast:  The first Channel is used for dimming the output power.  The second Channel (address following on channel 1), is used for switching the ballast ON/OFF and for setting the desired operation mode ...

  • Page 21: Technical Data

    English 5. Technical Data EB MAX 12/18 Mains supply Line Power 19600 VA (max.) Supply Voltage 190 - 250 V~; 50/60 Hz 1, N, PE Nominal Current 103 - 78 A (eff., max.) cos   0.99 Power Factor Lamp connection...

  • Page 22: Trouble Shooting Guide

    If cables are suspect, they should be exchanged with known good cables. If a ballast is found to be faulty ideally it should be returned together with the lamphead and head to ballast cable to the ARRI-service location for examination. - 21 -...

  • Page 23: Anschlussbelegung

    ARRI Daylight 12000 + 18000 Elektronisches Vorschaltgerät Netzeingang Ausgangsbelegung / Lampe/ Electronic Ballast MAX 12/18 ARRI Daylight 18/12 Power Supply Output wiring, lamp Lamp (autoswitching 12 kW / 18 kW) ARRISUN 120, ARRIMAX 18/12 Steckerbelegung / Funktion / Connector wiring,...

  • Page 24: Anordnung Der Bedienelemente

    DMX-Anzeige Frontrahmen III DMX-Display Front Protection III Dimmpotentiometer Dimming Potentiometer Ein-/Ausschalter Anzeige Betriebsart / SIGNAL On/Off Switch Operating Mode ENTER Indication Frequenzanzeige DMX OUT DMX IN POWER Frequency Display LAMP FREQUENCY LAMP 75 Hz Frontrahmen I Frequenz Drehknopf TEMP 50/60 Hz Front Protection I AUTO Frequency Control Knob...

  • Page 25: Dmx Kanalzuordnung

    Kanal 1 Dimmung Channel 1 Dimming Wert Dimmung in % der Lampen-Nennleistung Value Dimming in % of nominal Lamp Power 0 .. 127 50 % 128 .. 255 50 .. 100 % Kanal 2 Ein/Aus, Betriebsart Channel 2 ON/OFF, Operation Mode Wert Gerät Betriebsart...
  • Page 26 - 25 -...
  • Page 27 Für alle weiteren technischen Fragen besuchen Sie bitte die ARRI Webseite oder kontaktieren Sie die ARRI Service Zentren. Technische Änderungen vorbehalten! For any additional technical questions please visit the ARRI website or contact the ARRI service centers. Design and specifications are subject to change without notice! www.arri.com...
