Einhebel-Küchenmischer 300
Oberflächen: Chrom___Artikelnummer: 72820000

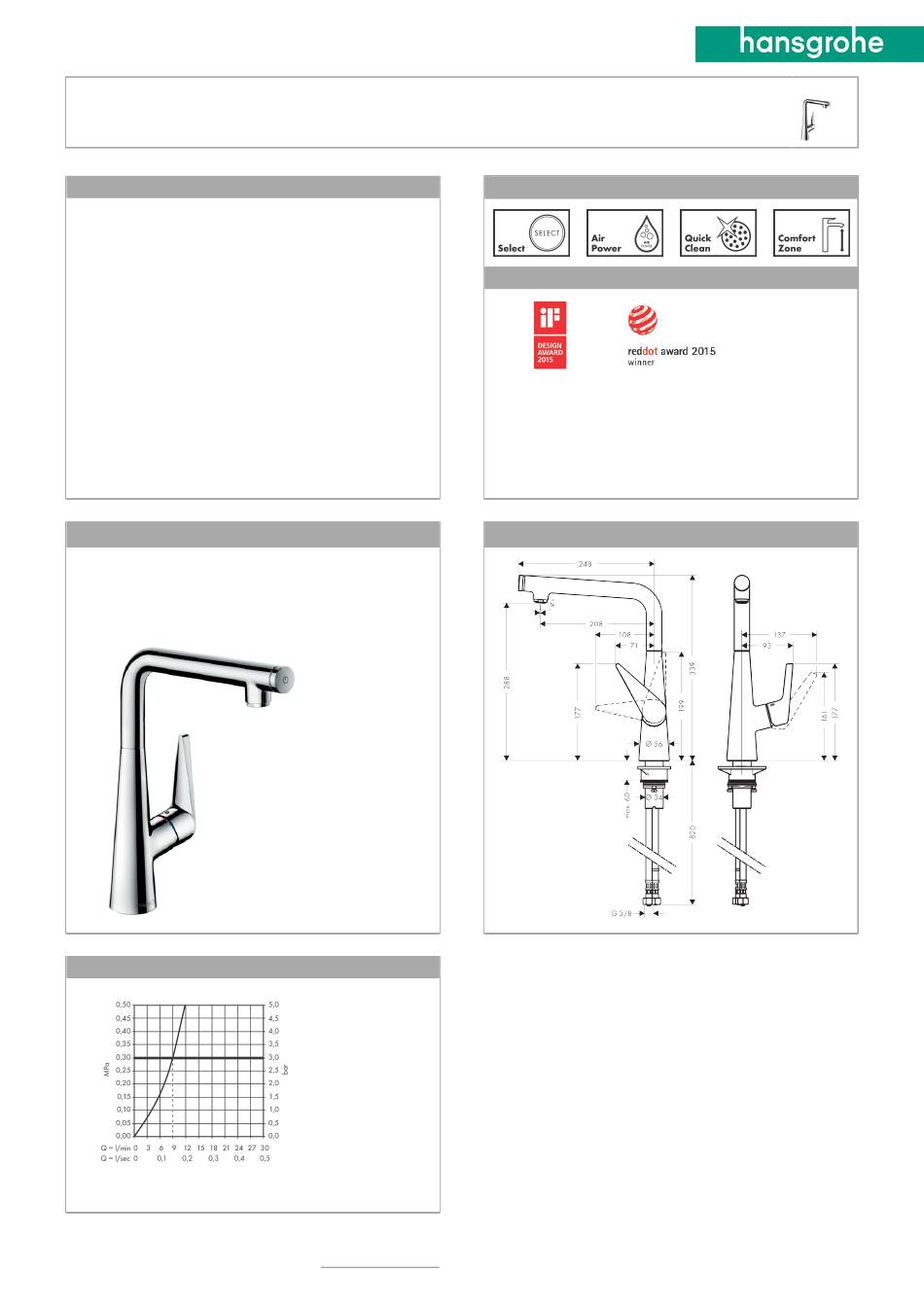

Beschreibung
Merkmale
· ComfortZone 300
· Schwenkbereich einstellbar in 3 Stufen auf 110°,
150° oder 360°
· Normalstrahl
· Select-Knopf zum komfortablen An- und Abstellen
des Wasserstrahls
· Anschlussgröße: DN15
· Durchflussmenge 8 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· Rückflussverhinderer integriert
· für Durchlauferhitzer geeignet
· P-IX 28884/IA
Produktabbildung
Durchflussdiagramm
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
13.11.18
Technologie
Designpreise
Maßzeichnung
Seite
1 / 1
