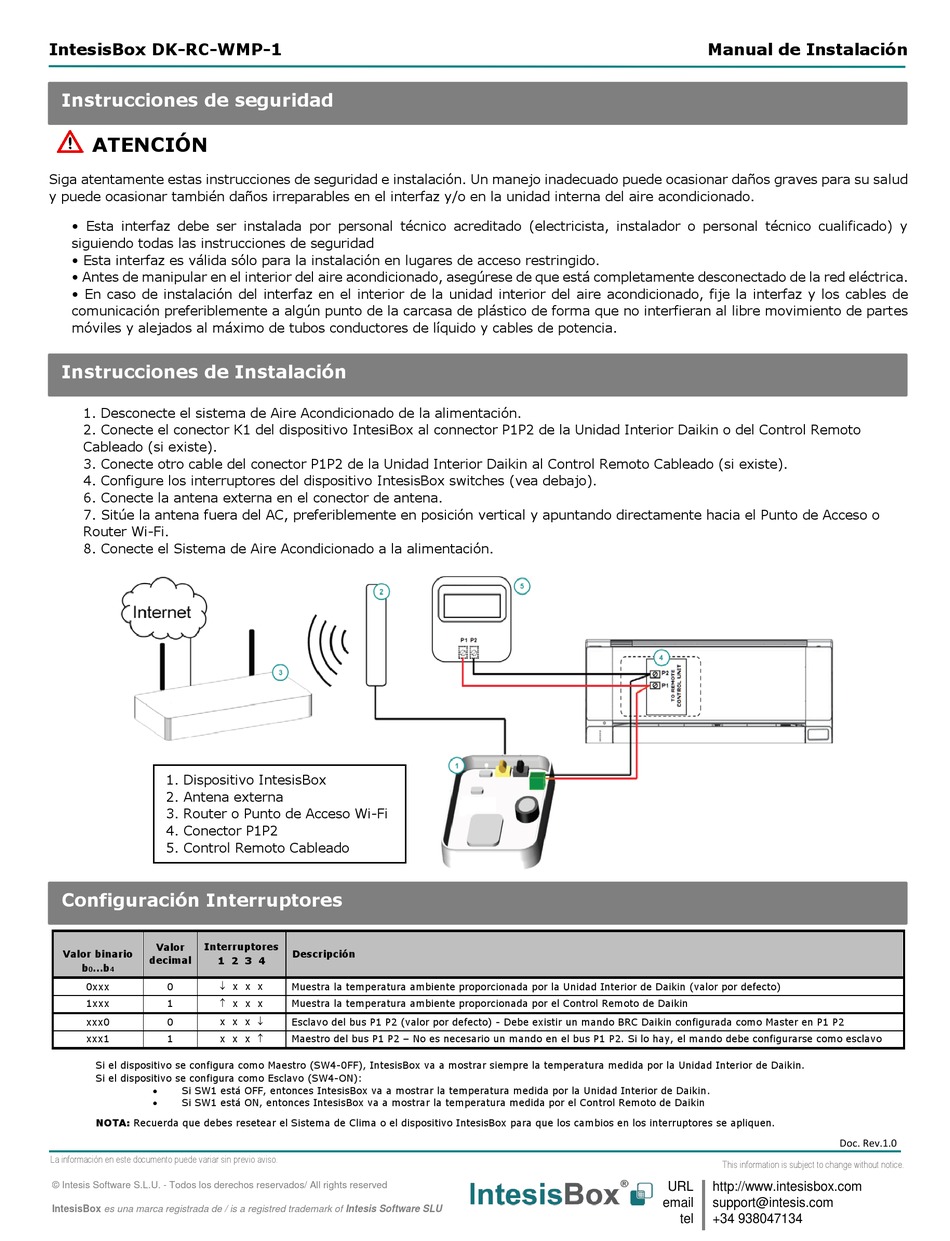

IntesisBox DK-RC-WMP-1 Installation Manual page 2

IntesisBox DK-RC-WMP-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas instrucciones de seguridad e instalación. Un manejo inadecuado puede ocasionar daños graves para su salud
y puede ocasionar también daños irreparables en el interfaz y/o en la unidad interna del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico acreditado (electricista, instalador o personal técnico cualificado) y
siguiendo todas las instrucciones de seguridad
• Esta interfaz es válida sólo para la instalación en lugares de acceso restringido.
• Antes de manipular en el interior del aire acondicionado, asegúrese de que está completamente desconectado de la red eléctrica.
• En caso de instalación del interfaz en el interior de la unidad interior del aire acondicionado, fije la interfaz y los cables de
comunicación preferiblemente a algún punto de la carcasa de plástico de forma que no interfieran al libre movimiento de partes
móviles y alejados al máximo de tubos conductores de líquido y cables de potencia.
Instrucciones de Instalación
1. Desconecte el sistema de Aire Acondicionado de la alimentación.
2. Conecte el conector K1 del dispositivo IntesiBox al connector P1P2 de la Unidad Interior Daikin o del Control Remoto
Cableado (si existe).
3. Conecte otro cable del conector P1P2 de la Unidad Interior Daikin al Control Remoto Cableado (si existe).
4. Configure los interruptores del dispositivo IntesisBox switches (vea debajo).
6. Conecte la antena externa en el conector de antena.
7. Sitúe la antena fuera del AC, preferiblemente en posición vertical y apuntando directamente hacia el Punto de Acceso o
Router Wi-Fi.
8. Conecte el Sistema de Aire Acondicionado a la alimentación.
1. Dispositivo IntesisBox
2. Antena externa
3. Router o Punto de Acceso Wi-Fi
4. Conector P1P2
5. Control Remoto Cableado
Configuración Interruptores
Valor Interruptores
Valor binario
decimal
1 2 3 4
b ...b
0 4
0xxx 0  x x x
 x x x
1xxx 1
xxx0 0 x x x 
xxx1 1 x x x 
Si el dispositivo se configura como Maestro (SW4-0FF), IntesisBox va a mostrar siempre la temperatura medida por la Unidad Interior de Daikin.
Si el dispositivo se configura como Esclavo (SW4-ON):
 Si SW1 está OFF, entonces IntesisBox va a mostrar la temperatura medida por la Unidad Interior de Daikin.
 Si SW1 está ON, entonces IntesisBox va a mostrar la temperatura medida por el Control Remoto de Daikin
NOTA: Recuerda que debes resetear el Sistema de Clima o el dispositivo IntesisBox para que los cambios en los interruptores se apliquen.
La información en este documento puede variar sin previo aviso.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
Descripción
Muestra la temperatura ambiente proporcionada por la Unidad Interior de Daikin (valor por defecto)
Muestra la temperatura ambiente proporcionada por el Control Remoto de Daikin
Esclavo del bus P1 P2 (valor por defecto) - Debe existir un mando BRC Daikin configurada como Master en P1 P2
Maestro del bus P1 P2 – No es necesario un mando en el bus P1 P2. Si lo hay, el mando debe configurarse como esclavo
Manual de Instalación
Doc. Rev.1.0
