IntesisBox MH-RC-MBS-1 Installation Instructions

Interfaz MH-RC-MBS-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en la interfaz y/o
en la unidad interior del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista,
cualificado) y siguiendo
seguridad.
• La interfaz debe ser instalada en una ubicación con acceso
restringido.
• Antes de manipular en el interior del A.A., asegúrese de
que está completamente desconectado de la red eléctrica.
• En caso de instalación mural de la interfaz junto a la unidad
interior de aire acondicionado, fije la interfaz de forma
segura siguiendo las instrucciones del diagrama de abajo.
• En caso de instalación de la interfaz en el interior de la
unidad interior de A.A., fije la interfaz y los cables de
comunicación preferiblemente en algún punto de la carcasa
de plástico de forma que no interfieran al libre movimiento
de partes móviles y
conductores de líquidos y cables eléctricos.
Instrucciones de instalación
• Desconecte el aire acondicionado de la red eléctrica.
• Fije la interfaz a la pared junto a la unidad interior del aire
acondicionado siguiendo las instrucciones del diagrama de
abajo o dentro de la unidad interior del aire acondicionado
(respete las instrucciones de seguridad anteriores).
• Conecte el interfaz al bus XY en cualquier punto del mismo.
El bus XY es el bus que conecta la unidad interior de aire
acondicionado y el mando por cable. Se trata de un par de
hilos que se conectan los terminales XY, este bus no tiene
polaridad.
• Conecte el bus EIA-485 al conector EIA485 de la interfaz.
Respete la polaridad.
• Tape la unidad interior del aire acondicionado y vuelva a
conectarla a la red eléctrica.
• Siga las instrucciones del manual de usuario para la
configuración y puesta en servicio de la interfaz.
• Siga las instrucciones
configurar la interfaz a través de los micro interruptores.
IMPORTANTE:
El cable a usar para la conexión de MH-
RC-MBS-1 al bus XY puede ser cualquier cable de dos hilos. La
distanccia máxima para el bus XY es de 600 metros. (1968.5
pies). Consulte el manual del aire acondicionado para más
detalles.
Unidad interior de A.A.
AC Indoor Unit
Internal
electronic
control board
Tarjeta control
electrónico
El manual de usuario está disponible en:
https://www.intesisbox.com/en/mitsubishi-heavy-modbus-ac-mh-rc-mbs-1/gateway/
Doc. Rev.1.1
La información en este documento puede variar sin previo aviso. / This information is subject to change without notice.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
FW:0.14
instrucciones de seguridad
instalador o personal técnico
todas las instrucciones
alejados al máximo de tubos
de la página siguiente para
(No es obligatorio tenerlo en la red)
(It is not mandatory to have it in the network)
Remote Controller
Control Remoto
Y
X
Max. 600 m / 1968.5 ft

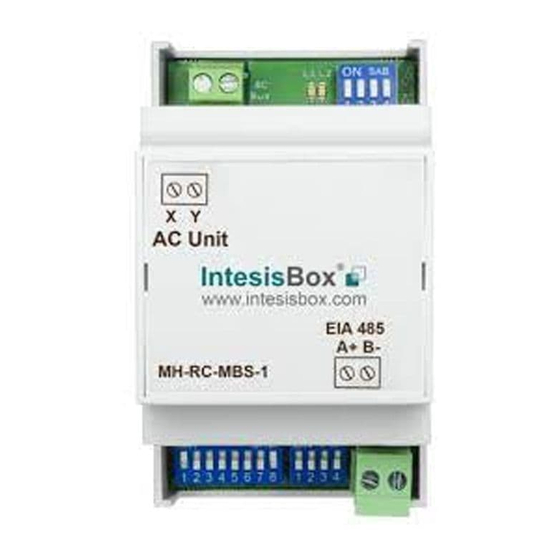

Interface MH-RC-MBS-1
Safety intructions
WARNING
e
Follow carefully this safety and installation instructions. Not
proper work may lead to a serious damage for your health and
may harm seriously the interface and/or the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician,
de personnel) and they must follow all the safety instructions.
• This interface must be installed in an acces restricted
location
• Before manipulating the AC indoor unit, make sure it is
completely disconnected from Mains Power.
• In case of wall mounting of the interface next to the AC
indoor unit, attach the
instructions of the diagram below.
• In case of installation of the interface inside the AC indoor
unit, attach the
preferably to any proper point of the plastic cover of each
unit and take care to not block free movement of mobile
parts. Locate them as far as possible from pipes containing
liquids and power cables.
Installation instructions
• Disconnect the air conditioning from the Mains Power.
• Attach the interface next to the AC indoor unit (wall
mounting) following the instructions of the diagram below or
install it inside the AC indoor unit (respect the safety
instructions given above).
• Connect the interface to XY bus in any point of the bus. The
XY bus is the bus that connects the AC indoor unit and the
wired remote controller. It is a two-wire bus connecting
terminals XY. This XY connection has no specific polarity.
• Connect the EIA-485 bus to the connector EIA485 of the
interface.
• Close the AC indoor unit and reconnect it to Mains Power.
• Follow the instructions on the user's manual to configure and
commission the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT:
MBS-1 to XY bus can be any two-wire cable. The maximum
distance for bus XY is 600 meters (1968.5 ft). Check the
manual of the AC indoor unit for more details.

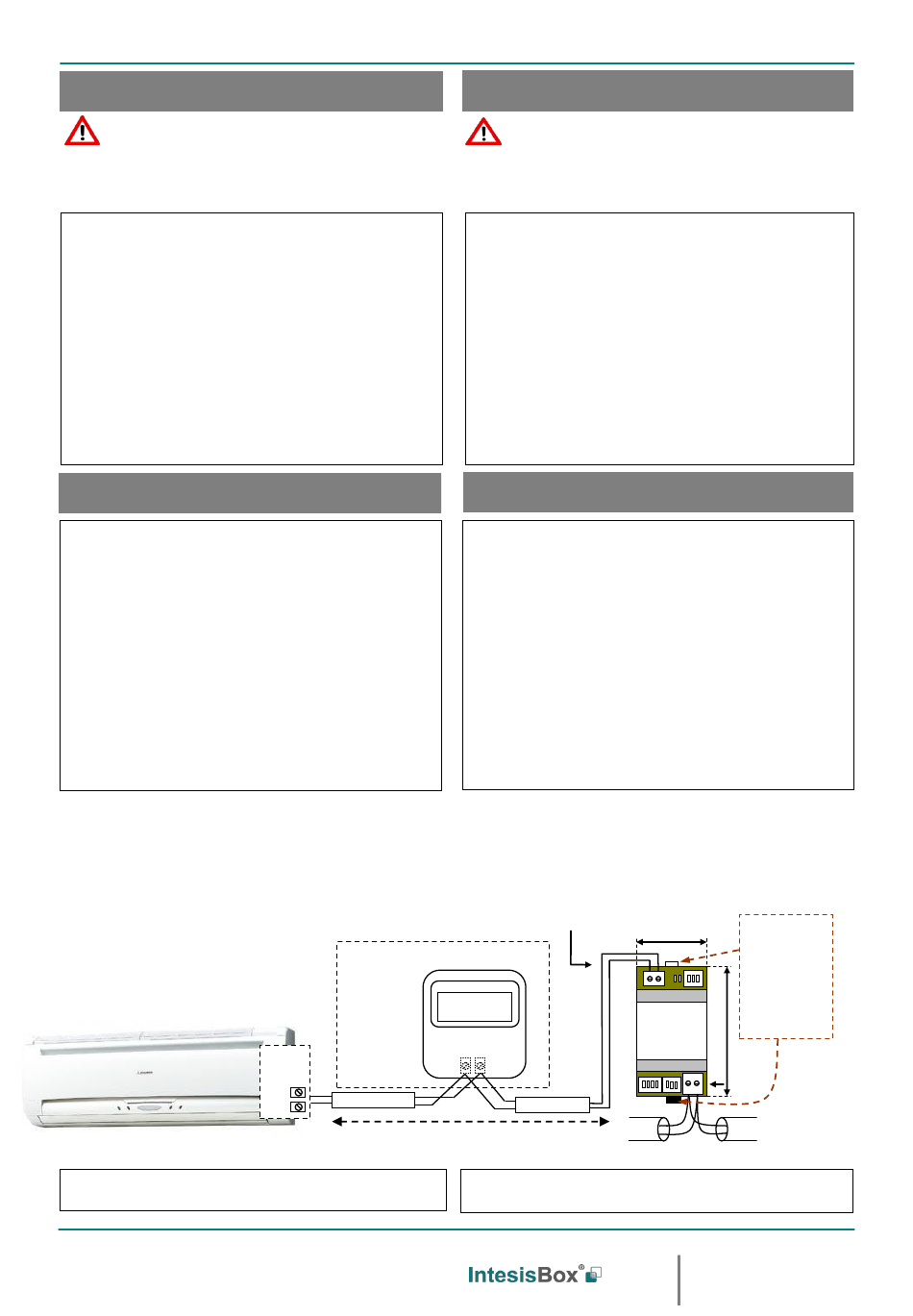

Conexión al bus XY.
Cable de dos hilos.
Connection to XY bus.
Two wire cable.
MH
X Y
The User's Manual is available at:
https://www.intesisbox.com/en/mitsubishi-heavy-modbus-ac-mh-rc-mbs-1/gateway/
installer or qualified
interface safely following the
interface and communication
The cable used for connection of MH-RC-
Para fijación mural
53 mm / 2.1"
extraiga hacia fuera
las grapas superior
e inferior hasta oir
el "click".
For wall mounting
extract the upper
and down staples
X Y
until you hear the
AC Unit
"click".
IntesisBox ®
MH-RC-MBS-1
EIA485
A+ B- 93 mm
3.5"
MODBUS RTU
URL http://www.intesisbox.com
email info@intesisbox.com
Phone +34 938047134
FW:0.14
technical
cables
EIA-485
Bus
1 / 2
