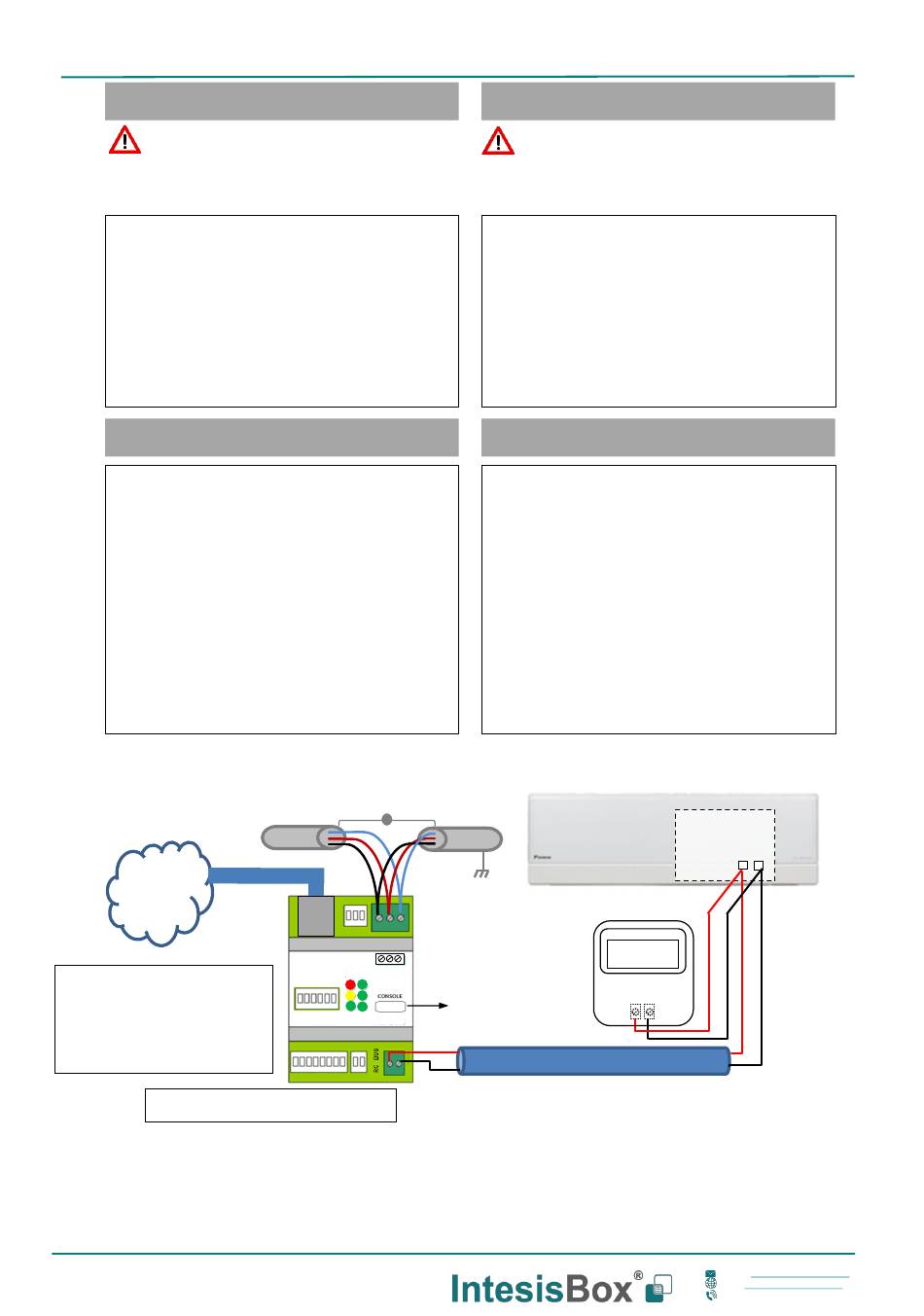

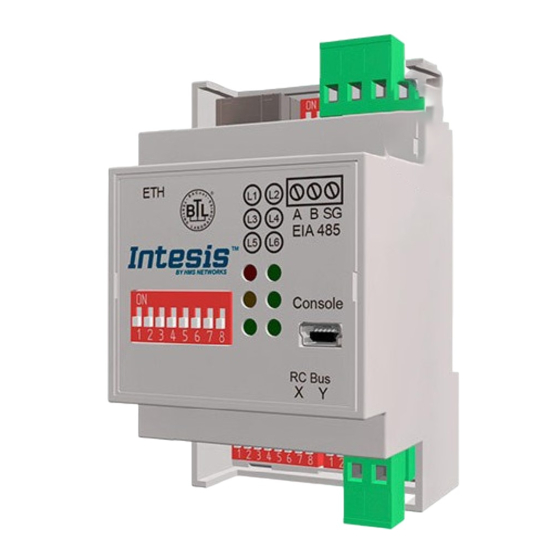

IntesisBox INBACMHI001R000 Quick Start Manual

Interfaz MH-RC-BAC-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas instrucciones de seguridad e
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en el interfaz
y/o en la unidad interna del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista, instalador, o personal técnico
cualificado) y siguiendo todas las instrucciones de
seguridad.
• Antes de manipular en el interior del aire acondicionado,
asegúrese de que está completamente desconectado de
la red eléctrica.
• En caso de instalación mural del interfaz junto a la
unidad interior del aire acondicionado, fije la interfaz de
forma segura siguiendo las instrucciones del diagrama
de abajo.
• La interfaz debe ser instalada en una ubicación con
acceso restringido.
Instrucciones de instalación
• Desconecte el sistema MHI de la red eléctrica.
• Fije el interfaz a la pared junto a la unidad interior del
aire acondicionado
diagrama de abajo
seguridad anteriores).
• Conecte la interfaz al bus X Y en cualquier punto del
mismo. El bus X Y es el bus que conecta la unidad
interior de aire acondicionado y el mando por cable, es
un par de hilos que se conectan los terminales X Y, este
bus no tiene polaridad.
• Conecte el bus EIA485 al conector EIA485 de la interfaz
(para conexión MS/TP) o el cable RJ45 al conector ETH
(para conexión IP).
• Tape la unidad interior del aire acondicionado y vuelva a
conectarlo a la red eléctrica.
• Siga las instrucciones del manual de usuario para la
configuración y puesta en servicio del interfaz.
• Siga las instrucciones de la página siguiente para
configurar la interfaz a través de los Micro Interruptores.
IMPORTANTE: El cable para la conexión de MH-RC-BAC-1 al bus X Y
puede ser cualquiera de dos hilos, la distanccia máxima para el bus X Y
es de 500 metros, consulte el manual del aire acondicionado para más
detalles.
Red IP
BACnet IP
IP network
Ethernet
FCC:
This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1) This device may not cause harmful
interference
2) This device must accept any interference
received, including interference that may
cause undesired operation.
*Default static IP address: 192.168.100.246
*Dirección IP estática por defecto: 192.168.100.246
NOTA 1: En caso de tener la necesidad de realizar pruebas y no tener
acceso al sistema de AA, el Puerto USB se puede utilizar para alimentar el
equipo, junto con un alimentador externo USB.
NOTA 2: Es necesario conectar alimentador USB externo de 5VDC (0.5A)
cuando el equipo MH-RC-BAC-1 se conecte a unidades RAC de Mitsubishi
Heavy a través de accesorio SC-BIKN-E(A) o bien junto al mando RC-EX3.
Doc. r1.4
La información en este documento puede variar sin previo aviso.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
siguiendo las instrucciones
(respete las instrucciones
BACnet MS/TP
Conexión de la malla
Shield connection
EIA485 Bus
Conecte la malla a tierra
sólo en un punto
Connect shield to ground
only at one point
L1 L2
ETH
L3 L4
A B SG
IntesisBox
L5 L6
EIA485
www.intesis.com
MH-RC-BAC-1
X Y
Conexión al bus X Y. Cable de dos hilos.
Connection to X Y bus. Two wires cable.
Interface MH-RC-BAC-1
Safety instructions
WARNING
Follow carefully this safety and installation instructions.
Improper work may lead to serious harmful for your
health and may also seriously damage the interface and/or
the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician, installer, or technical personnel)
and following all the safety instructions.
• Before manipulating the AC indoor unit be sure it is
completely disconnected from Mains power.
• In case of wall mounting of the interface beside the AC
indoor unit, fix the interface safely following the
instructions of the diagram below.
• This interface must be installed in an access restricted
location.
Installation instructions
• Disconnect the MHI system from Mains Power.
• Fix the interface beside the AC indoor unit (wall
del mounting) following the instructions in the diagram
de below (respect the safety instructions given above).
• Connect the interface to X Y bus in any point of the bus.
The X Y bus is the bus that connects the AC indoor unit
and the wired remote controller, is a two-wire bus
connecting terminals X Y of both, this X Y connection
has no specific polarity.
• Connect the EIA485 bus to the connector EIA485 of the
interface (for MS/TP connection) or the RJ45 cable to
the ETH connector (for IP connection).
• Close the AC indoor unit and reconnect it to Mains
Power.
• Follow the instructions
configuring and commissioning the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT: The cable used for connection of MH-RC-BAC-1 to X Y
bus can be any two-wire cable, the maximum distance for bus X Y is
500 meters, consult the manual of the AC indoor unit for more details.
IMPORTANTE:(Es obligatorio tener un
controlador remoto MHI en el bus)
IMPORTANT: (It is mandatory to have an
)
MHI remote controller in the bus
Ver Notas 1 y 2 /
See Notes 1 and 2
NOTE 1: USB port can be used, along with an external USB power
converter, to power the device for testing purposes if the AC unit is not
present.
NOTE 2: 5VDC (0.5A) USB external power is required when MH-RC-
BAC-1 device is connected to RAC Mitsubishi Heavy units using SC-
BIKN-E(A) accessory or when remote controller RC-EX3 is present.
on the user manual
Internal
control board
X Y
MHI
X Y
This information is subject to change without notice.
email: info@intesisbox.com
web: www.intesisbox.com
phone: +34 938047134
for
1/2
