IntesisBox SM-RC-MBS-1 Manual

Interfaz SM-RC-MBS-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en la interfaz y/o
en la unidad interior del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista,
cualificado) y siguiendo
seguridad.
• La interfaz debe ser instalada en una ubicación con acceso
restringido.
• Antes de manipular en el interior del A.A., asegúrese de
que está completamente desconectado de la red eléctrica.
• En caso de instalación mural de la interfaz junto a la unidad
interior de A.A., fije la interfaz de forma segura siguiendo
las instrucciones del diagrama de abajo.
• En caso de instalación de la interfaz en el interior de la
unidad interior de A.A., fije la interfaz y los cables de
comunicación preferiblemente en algún punto de la carcasa
de plástico de forma que no interfieran al libre movimiento
de partes móviles y
conductores de líquidos y cables eléctricos.
•
Instrucciones de instalación
• Desconecte el aire acondicionado de la red eléctrica.
• Fije la interfaz a la pared junto a la unidad interior del aire
acondicionado siguiendo las instrucciones del diagrama de
abajo o dentro de la unidad interior del aire acondicionado
(respete las instrucciones de seguridad anteriores).
• Conecte la interfaz al bus F3F4 en cualquier punto del
mismo. El bus F3F4 es el bus que conecta la unidad interior
de aire acondicionado y el mando por cable, es un par de
hilos que se conectan los terminales F3F4, este bus tiene
polaridad.
• Conecte la interfaz al bus V1V2 en cualquier punto del
mismo con un par de hilos.
• Conecte el bus EIA-485 al conector EIA485 de la interfaz.
Respete la polaridad.
• Tape la unidad interior del aire acondicionado y vuelva a
conectarla a la red eléctrica.
• Siga las instrucciones del Manual de Usuario.
• Siga las instrucciones
configurar la interfaz a través de los micro interruptores.
IMPORTANTE: La máxima distancia entre el SM-RC-MBS-1 y los
terminales F3F4 V1V2 es de 100 metros (328.08 pies). Consulte
el manual del aire acondicionado para más detalles.
NOTA: En algunas unidades interiores no existe el conector F3F4
y en su lugar existen dos cables para la conexión del Control
remoto. Utilice dichos cables para conectar el bus F3F4. Consulte
el Manual de Usuario de su unidad interior para más información.
IMPORTANTE: Si se conecta el mando del fabricante al mismo
bus, la comunicación puede perderse.
Unidad interior de A.A.
Internal
Electronic
control board
Tarjeta de
Control electronico
El Manual de Usuario está disponible en:
https://www.intesisbox.com/en/samsung-modbus-vrf-no-nasa-sm-rc-mbs-1/gateway/
Doc. Rev.1.2
La información en este documento puede variar sin previo aviso. / This information is subject to change without notice.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
FW:0.3
instrucciones de seguridad
instalador o personal técnico
todas las instrucciones
alejados al máximo de tubos
de la página siguiente para
(No es obligatorio tenerlo en la red)
(It is not mandatory to have it in the network)
Remote Controller / Control Remoto
Samsung
AC Indoor Unit
F3
F4
V1
V2
Interface SM-RC-MBS-1
Safety intructions
WARNING
e
Follow carefully this safety and installation instructions. Not
proper work may lead to a serious damage for your health and
may harm seriously the interface and/or the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician,
de personnel) and they must follow all the safety instructions.
• This interface must be installed in an acces restricted
location.
• Before manipulating the AC indoor unit, make sure it is
completely disconnected from Mains Power.
• In case of wall mounting of the interface next to the AC
indoor unit, attach
instructions of the diagram below.
• In case of installation of the interface inside the AC indoor
unit, attach the
preferably to any proper point of the plastic cover of each
unit and take care to not block free movement of mobile
parts. Locate them as far as possible from pipes containing
liquids and power cables.
Installation instructions
• Disconnect the air conditioning from the Mains Power.
• Attach the interface next to the AC indoor unit (wall
mounting) following the instructions of the diagram below or
install it inside the AC indoor unit (respect the safety
instructions given above).
• Connect the interface to F3F4 bus in any point of the bus.
The F3F4 bus is the bus that connects the AC indoor unit
and the wired
connecting terminals F3F4 of both, this F3F4 connection has
specific polarity.
• Connect the interface to V1V2 bus in any point of the bus
using a two-wire cable.
• Connect the EIA-485 bus to the connector EIA485 of the
interface.
• Close the AC indoor unit and reconnect it to Mains Power.
• Follow the instructions on the User's Manual to configure
and commission the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT: The maximum distance between SM-RC-MBS-1 and
terminals F3F4 V1V2 is 100 meters (328.08 ft). Check the manual
of the AC indoor unit for more details.
NOTE: In some indoor unit models, the F3F4 bus is not available.
In its place, there is a pair of cables to connect the Remote
Controller. Use these cables to connect the F3F4 bus. Check your
indoor unit's User Manual for more information.
IMPORTANT: If a wired remote controller of the AC manufacturer
is connected in the same bus, communication may shut down.

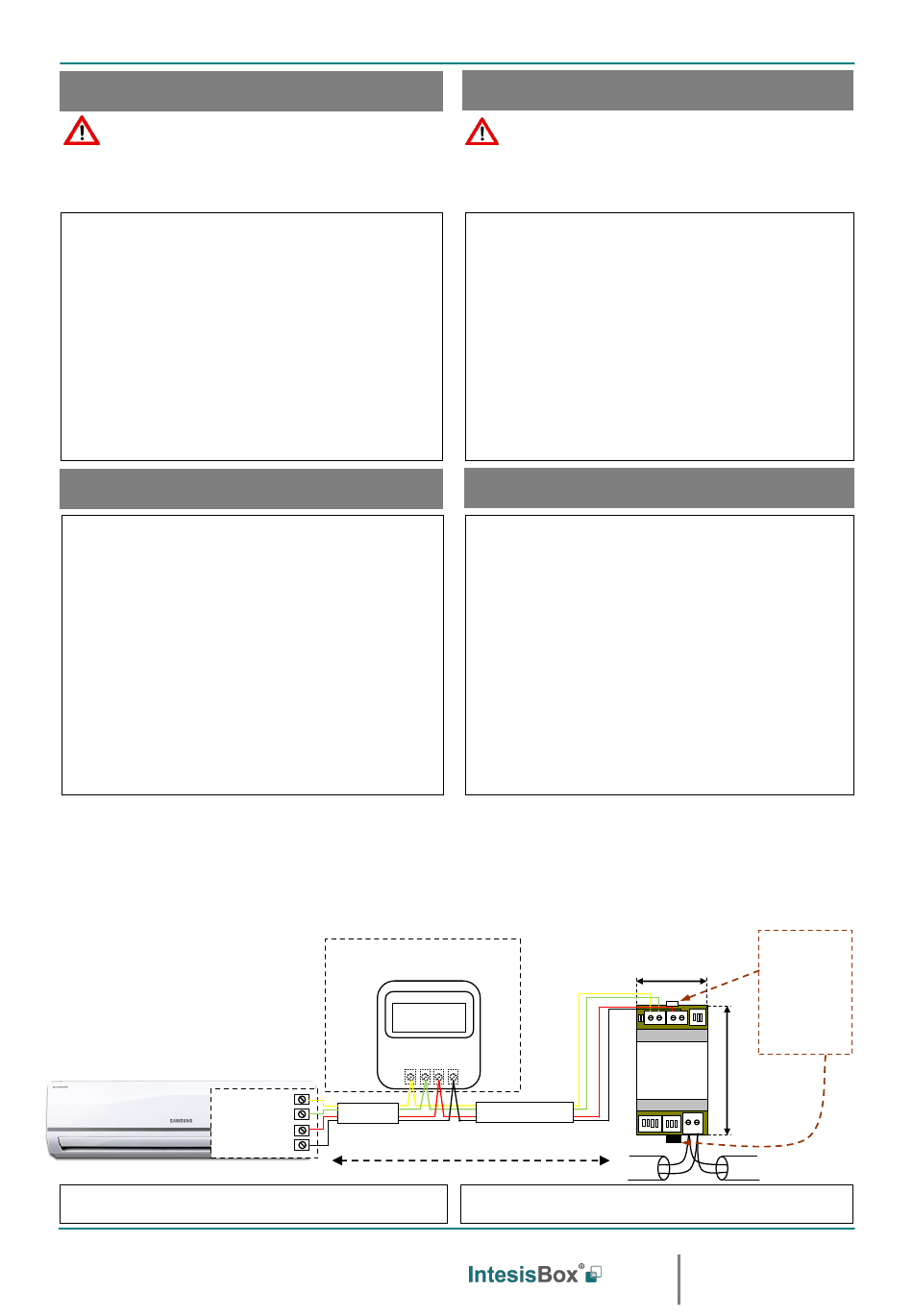

Conexión al bus F3F4 V1V2.
Cable de cuatro hilos.
Connection to F3F4 V1V2 bus.
Four wire cable.
F3F4 V1V2
Max. 100 m / 328.08 ft
The User's Manual is available at:
https://www.intesisbox.com/en/samsung-modbus-vrf-no-nasa-sm-rc-mbs-1/gateway/
installer or qualified
the interface safely following the
interface and communication
remote controller, is a two-wire bus
Para fijación mural
extraiga hacia fuera
las grapas superior
53 mm / 2.1"
e inferior hasta oir
el "click".
For wall mounting
extract the upper
and down staples
until you hear the
"click".

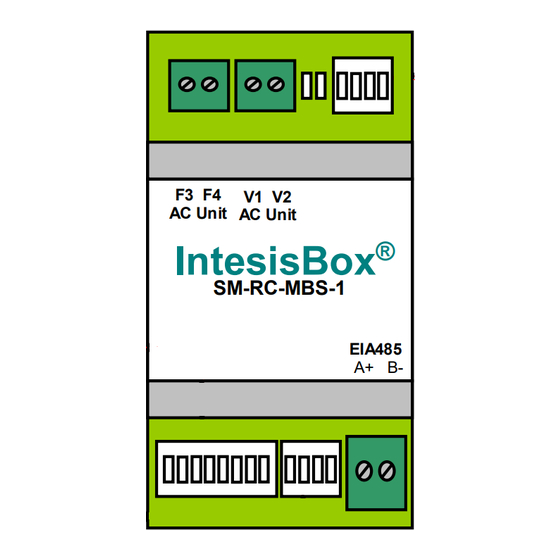

F3 F4 V1 V2
AC Unit Power
IntesisBox ®
90 mm / 3.5"
SM-RC-MBS-1
EIA485
A+ B-
URL http://www.intesisbox.com
email info@intesisbox.com
Phone +34 938047134
FW:0.3
technical
cables
MODBUS RTU
EIA-485
Bus
1 / 2
