IntesisBox LG-RC-MBS-1 Installation Instructions

Interfaz LG-RC-MBS-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en la interfaz y/o
en la unidad interior del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista,
cualificado) y siguiendo
seguridad.
• La interfaz debe ser instalada en una ubicación con acceso
restringido.
• Antes de manipular en el interior del A.A., asegúrese de
que está completamente desconectado de la red eléctrica.
• En caso de instalación mural de la interfaz junto a la unidad
interior de aire acondicionado, fije la interfaz de forma
segura siguiendo las instrucciones del diagrama de abajo.
Instrucciones de instalación
• Desconecte el aire acondicionado de la red eléctrica.
• Fije la interfaz a la pared junto a la unidad interior del aire
acondicionado siguiendo las instrucciones del diagrama de
abajo o dentro de la unidad interior del aire acondicionado
(respete las instrucciones de seguridad anteriores).
• Conecte el interfaz al bus BYR en cualquier punto del
mismo. El bus BYR es el bus que conecta la unidad interior
de aire acondicionado y el mando por cable. Son tres hilos
que se conectan a los terminales BYR. Este bus no tiene
polaridad.
• Conecte el bus EIA-485 al conector EIA485 de la interfaz.
Respete la polaridad.
• Tape la unidad interior del aire acondicionado y vuelva a
conectarla a la red eléctrica.
• Siga las instrucciones del Manual de Usuario para la
configuración y puesta en servicio de la interfaz.
• Siga las instrucciones
configurar la interfaz a través de los micro interruptores.
IMPORTANTE:
Respecto el cable de comunicación del
interfaz, se puede utilizar el suministrado por LG, o cualquiera
de tres hilos sin pantalla (respetando el orden de éstos)
teniendo en cuenta que en total el bus no puede sobrepasar
los 50 metros (164 pies) de longitud.
Mantenga este cable de comunicación lo más alejado posible
del cableado eléctrico y del cable de tierra. No los enrolle
juntos.
Atención: Las unidades LG tipo A no permiten instalar un control
remoto y un dispositivo LG-RC-MBS-1 a la vez.
Atenttion: The LG units Type A don't allow to install a Remote
Controller and LG-RC-MBS-1 device together.

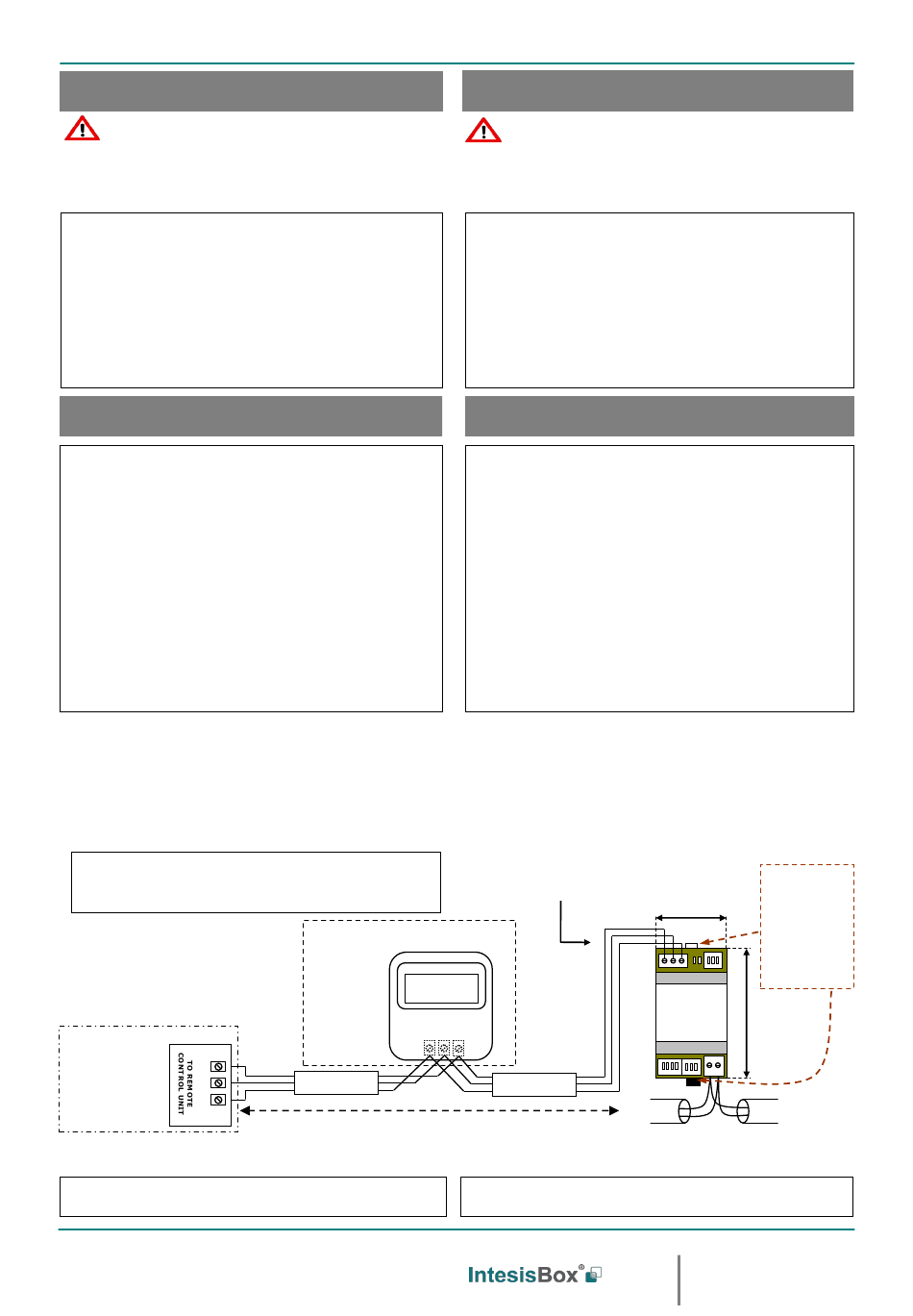

Unidad interior aire acondicionado
AC indoor unit
3
Tarjeta control interior
2
Internal control board
1
1: Hilo rojo / Red wire
2: Hilo Amarillo / Yellow wire
3: Hilo negro / Black wire
El Manual de Usuario está disponible en:
https://www.intesisbox.com/en/lg-modbus-vrf-lg-rc-mbs-1/gateway/
Doc. Rev.1.3
La información en este documento puede variar sin previo aviso. / This information is subject to change without notice.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
FW:1.7
instrucciones de seguridad
instalador o personal técnico
todas las instrucciones
de la página siguiente para
(No es obligatorio tenerlo en el bus)
(It is not mandatory to have it in the bus)
LG
Remote Controller
Control Remoto
Max. 50 m / 164.04 ft
Interface LG-RC-MBS-1
Safety intructions
WARNING
e
Follow carefully this safety and installation instructions. Not
proper work may lead to a serious damage for your health and
may harm seriously the interface and/or the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician,
de personnel) and they must follow all the safety instructions.
• This interface must be installed in an acces restricted
location
• Before manipulating the AC indoor unit, make sure it is
completely disconnected from Mains Power.
• In case of wall mounting of the interface next to the AC
indoor unit, attach the
instructions of the diagram below.
Installation instructions
• Disconnect the air conditioning from the Mains Power.
• Attach the interface next to the AC indoor unit (wall
mounting) following the instructions of the diagram below or
install it inside the AC indoor unit (respect the safety
instructions given above).
• Connect the interface to BYR bus in any point of the bus.
The BYR bus is the bus that connects the AC indoor unit and
the wired Remote Controller. It is a three-wire bus
connecting terminals BYR. This BYR connection has no
specific polarity.
• Connect the EIA-485 bus to the connector EIA485 of the
interface.
• Close the AC indoor unit and reconnect it to Mains Power.
• Follow the instructions on the User's Manual to configure
and commission the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT:
the interface, either the cable supplied by LG or any three-
wire cable without shield (keeping their order) can be used.
Take into account that the whole bus can not exceed 50
meters (164 ft) of length.
Keep this communication cable far away from electrical wires
and ground wire. Do not bundle them together.
Conexión al bus. Cable de tres hilos
(Rojo, Amarillo y Negro).
Connection to the bus. Three wire
cable (Red, Yellow, and Black).
R Y B
The User's Manual is available at:
https://www.intesisbox.com/en/lg-modbus-vrf-lg-rc-mbs-1/gateway/
installer or qualified
interface safely following the
Regarding to the communication cable of
Para fijación mural
extraiga hacia fuera
las grapa superior e
inferior hasta oir el
53 mm / 2.1"
"click".
For wall mounting
extract the upper
and down staples
until you hear the
"click".
B Y R
AC Unit
IntesisBox ®
90 mm / 3.5"
LG-RC-MBS-1
EIA485
A+ B-
URL http://www.intesisbox.com
email info@intesisbox.com
Phone +34 938047134
FW:1.7
technical
MODBUS RTU
EIA-485
Bus
1 / 2
