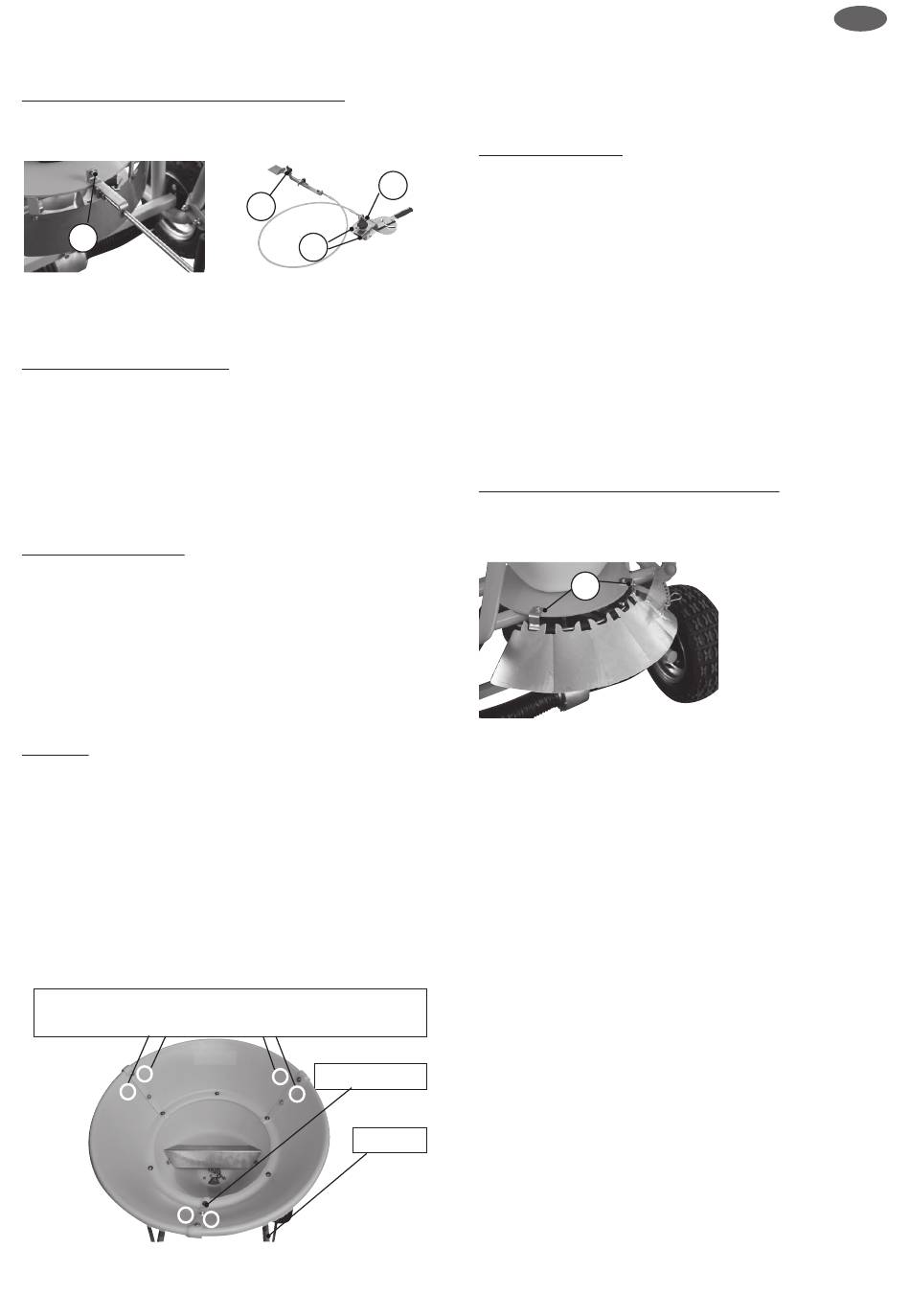

6.2.2 Schieber / Fernbedienung (optional)

1. Schieber mit beigelegter Schraube E am
Grundgestell montieren.
E
Bild 6.2.2.1: Montage
Schieber
Optional Fernbedienung:
1. Schieber mit beigelegter Schraube F am
Grundgestell montieren.
2. Aufnahme Handhebel mit beigelegter Schraube
G am Zugfahrzeug montieren.
2. Handhebel mit beigelegter Klemmschraube H in
der Aufnahme montieren.

6.2.3 Trichteraufsatz

1. Die drei Trichteraufsatz-Segmente (Oberkante
nach unten) im Kreis gemäß Nummerierung auf
den Segmenten aufstellen (siehe Bild: 6.2.3).
2. Zunächst jeweils nur 2 Schrauben, 4 Scheiben
und 2 Muttern zur Verbindung jeweils zweier
Segmente eindrehen aber noch nicht festziehen.
Auf diese Weise die drei Segmente verbinden.
Hinweis:
Die Verbindung der Segmente ist noch nicht starr,
dies erleichtert das Einbauen in den Basistrichter.
3. Trichteraufsatz-Ring umdrehen und auf Basis-
trichter aufsetzen.
4. Trichteraufsatz-Ring mit einer Segmentkante in
Deichselrichtung
Schrauben, Scheiben und Muttern zur Verbindung
der Segmente und
Trichteraufsatzes mit dem Basistrichter verwen-
den.
Nummerierung der Segmente ca. 7 cm unterhalb
des Randes » gleiche Ziffern treffen aufeinander.
Bild 6.2.3: Trichteraufsatz SW 200
F
G
Bild 6.2.2.2: Montage
Fernbedienung
ausrichten und restliche
zur Verbindung
Segmentkante
Deichsel
5. Alle Verbindungsschrauben festziehen.

6.2.4 Beleuchtung

1. Die aufgedrehten 4 Muttern und 4 Fächerscheiben
H
an den zwei Rücklichtern demontieren.
2. Das Rücklicht mit der Steckerzuleitung in Fahrt-
richtung links montieren (große Scheibe über
das Langloch, dann die Fächerscheibe und die
Mutter).
3. Kabel der Rücklichter siehe Bild 5.1.1 mit Kabel-
bindern fixieren.
4. Enden der Kabelbinder mit Seitenschneider ein-
kürzen.
5. 7 poligen KFZ Stecker am Zugfahrzeug einstecken
und Funktion prüfen.

6.2.5 Streubreitenbegrenzer (optional)

1. Streubreitenbegrenzer mit Schrauben I und am
Grundgestell montieren.
Bild 6.2.5: Streubreitenbegrenzer
des
I
D
