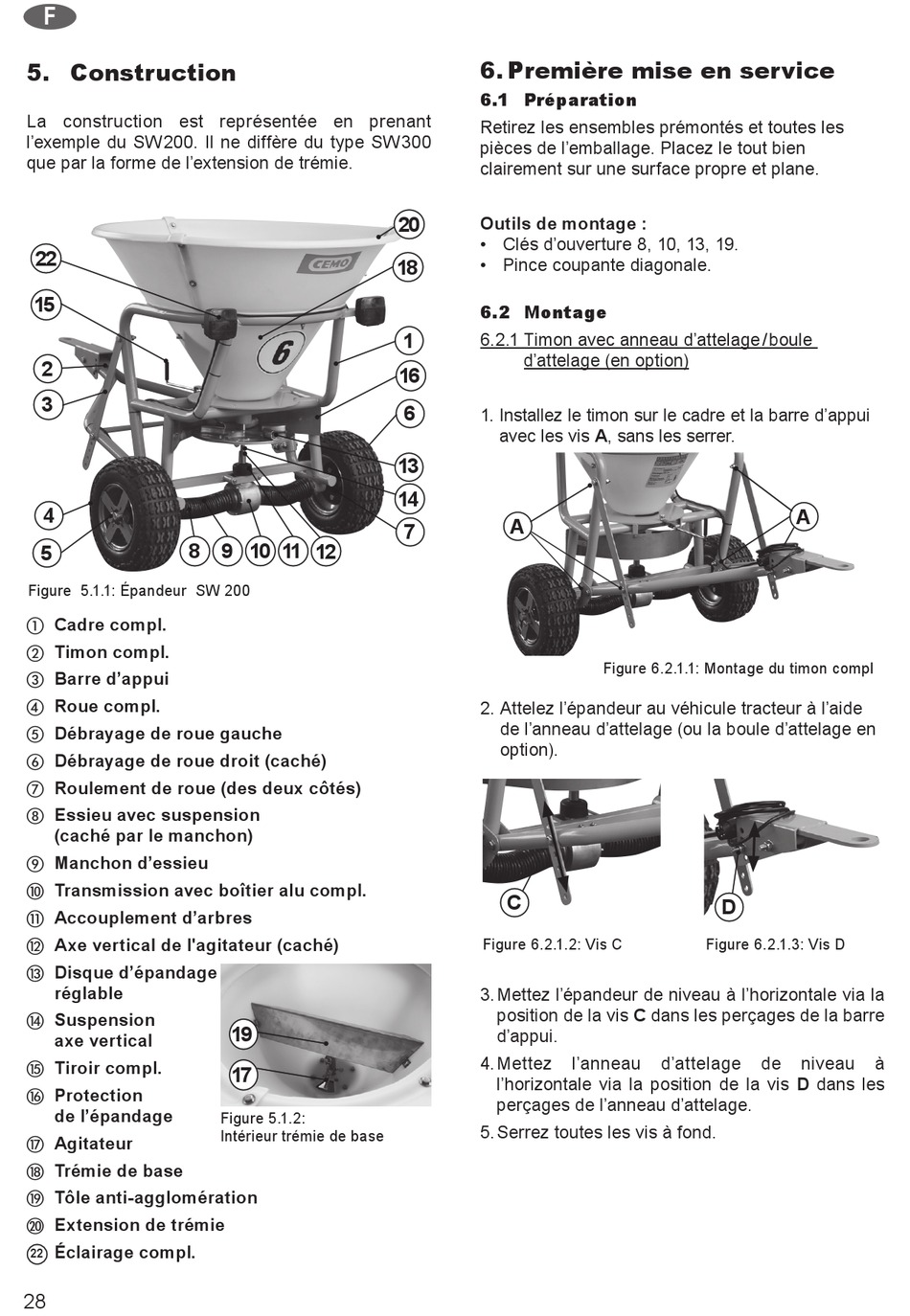

5. Construction

La construction est représentée en prenant
l'exemple du SW 200. Il ne diffère du type SW 300
que par la forme de l'extension de trémie.
22
15
2
3
4
8
5
Figure 5.1.1: Épandeur SW 200
a Cadre compl.
b Timon compl.
c Barre d'appui
d Roue compl.
e Débrayage de roue gauche
f Débrayage de roue droit (caché)
g Roulement de roue (des deux côtés)
h Essieu avec suspension
(caché par le manchon)
 Manchon d'essieu
 Transmission avec boîtier alu compl.
 Accouplement d'arbres
 Axe vertical de l'agitateur (caché)
 Disque d'épandage
réglable
 Suspension
axe vertical
 Tiroir compl.
 P rotection
de l'épandage
 Agitateur
 Trémie de base
 Tôle anti-agglomération
 Extension de trémie
Éclairage compl.
22
28
9 10 11 12
19
17
Figure 5.1.2:
Intérieur trémie de base
6. Première mise en service
6.1 Préparation
Retirez les ensembles prémontés et toutes les
pièces de l'emballage. Placez le tout bien
clairement sur une surface propre et plane.
20 Outils de montage :
• Clés d'ouverture 8, 10, 13, 19.
18 • Pince coupante diagonale.

6.2 Montage

1
6.2.1 Timon avec anneau d'attelage / boule
d'attelage (en option)
16
6
1. Installez le timon sur le cadre et la barre d'appui
avec les vis A, sans les serrer.
13
14
A
7
2. Attelez l'épandeur au véhicule tracteur à l'aide
de l'anneau d'attelage (ou la boule d'attelage en
option).
C
Figure 6.2.1.2: Vis C
3. Mettez l'épandeur de niveau à l'horizontale via la
position de la vis C dans les perçages de la barre
d'appui.
4. Mettez
l'horizontale via la position de la vis D dans les
perçages de l'anneau d'attelage.
5. Serrez toutes les vis à fond.
Figure 6.2.1.1: Montage du timon compl
D
Figure 6.2.1.3: Vis D
l'anneau d'attelage
A
de niveau à
