RoboMaster
Battery Rack
电池架 （兼容型）
User Guide
使用说明
2020.05
v1.2

Advertisement

loading
Need help?

Need help?

Do you have a question about the RoboMaster Battery Rack and is the answer not in the manual?

Questions and answers

Related Manuals for dji RoboMaster Battery Rack

Summary of Contents for dji RoboMaster Battery Rack

  • Page 1 RoboMaster Battery Rack 电池架 （兼容型） User Guide 使用说明 2020.05 v1.2...
  • Page 2 DJI with all rights reserved. No part of this product or document shall be reproduced in any form without the prior written consent or authorization of DJI. This document and all other collateral documents are subject to change at the sole discretion of DJI. For up to date product...

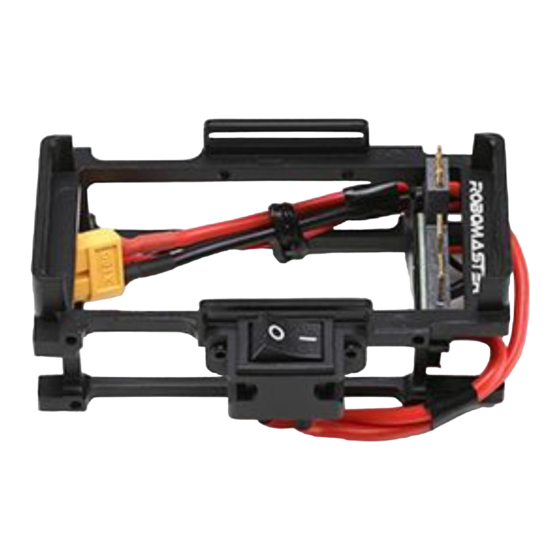

  • Page 3 × 1 (M3×6) Introduction The RoboMaster Battery Rack is a device used to fix and power a battery and can be fixed to surfaces such as the ground, a wall, or a robot. The Battery Rack is compatible with batteries such as the DJI TB47 and TB48 series. The...

  • Page 4: Installation

    battery level. The magic cable tie in the package helps to secure the battery and prevents it from falling off when impacted or used in environments prone to vibration. Overview 1. Battery Shelf 3. Battery Information Port Used to place a battery. Used to monitor data such as the current battery level.
  • Page 5 cable tie and buckle. 1. Unscrew and remove the power switch. Compress the magic cable tie with a metal fixing plate and use screws to fix the power switch, metal fixing plate, and magic cable tie to the same side you removed the power switch (the power cables have not been included in the illustration below for easy viewing).
  • Page 6 Mounting the Battery Rack Refer to the dimensions in the illustration below when mounting the Battery Rack. 103.50 Top View Front View 4×M3 Side View 4×M3 Unit: mm The Battery Rack has threaded M3 screw holes. A minimum of three M3 screws are required to mount the Battery Rack properly.
  • Page 7 Mounting a Battery After mounting the Battery Rack, insert a battery into the Battery Rack in the same direction as shown below in illustration . Secure the magic cable tie as shown below in illustration If the magic cable tie is not secure, insert a battery to the Battery Rack in the same direction as shown above in illustration Usage...

  • Page 8: Specifications

    3. Turn on the power switch of the Battery Rack to power on the battery. Specifications Weight: 85 g Power Output Port Connector: XT60 Max Operating Current (Continuous): 35 A...
  • Page 9 免责声明 感谢您购买 RoboMaster 电池架（兼容型）（以下简称 “电池架”）。使用本产品之前，请仔细阅读并遵循本文 及大疆 创新（DJI ）提供的所有安全指引，否则可能会 给您和周围的人带来伤害，损坏本产品或其它周围物品。一 旦使用本产品，即视为您已经仔细阅读本文档，理解、认可 和接受本文档及本产品所有相关文档的全部条款和内容。您 承诺对使用本产品以及可能带来的后果负全部责任。 大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、 伤害以及任何法律责任不予负责。 DJI 是深圳市大疆创新科技 有限公司及其关联公司的商标。 本文出现的产品名称、 品牌等， 均为其所属公司的商标。本产品及手册为大疆创新版权所有。 未经许可，不得以任何形式复制翻印。 本文档及本产品所有相关的文档最终解释权归大疆创新 （DJI） 所有。如有更新，恕不另行通知。请访问 www.robomaster. com 官方网站以获取最新的产品信息。 物品清单 电池架 × 1 魔术扣带 × 1...
  • Page 10 魔术扎带 × 1 金属固定片 × 2 螺丝 × 3 (M3×6） 简 介 RoboMaster 电池架（兼容型）是一款专为 RoboMaster 机器 人设计的电池固定和供电器件。其安装方式灵活，可分别选 择使用对应两侧进行固定。该款电池架兼容 DJI TB47 系列和 TB48 系列等电池。电池架上配有电源开关，可控制电池供电； 配有电池信息接口，可用于监测当前电池电量等数据。 包装内所配的魔术扎带，可于震动、冲击等环境下有效防止因 电池脱落而导致的断电，提升使用体验。 电池架部件名称 1. 电池置架 3. 电池信息接口 用于安放电池。 可用于监测当前电池电量等 2. 电源开关 数据。 开启 / 断开电池供电。 4. 电源输出口...
  • Page 11 安 装 安装魔术扎带和扣带（可选） 当于震动、冲击等环境下使用时，建议用户将该魔术扎带和 扣带安装于电池架上，然后再安装电池架和电池。当静态使 用电池架时，则无需安装魔术扎带和扣带。 1. 松开电源开关模块侧螺丝，将整个电源开关模块取下。使 用金属固定片压住魔术扣带，然后使用螺丝将电源开关模 块、 金属固定片以及魔术扣带固定于该侧。 （为方便观察， 图示中电源线已被隐藏）。 2. 使用金属固定片将魔术扎带（带钩织物一侧向外）固定于 电池架无电源开关按钮的一侧， 并使用两颗螺丝拧紧固定。...
  • Page 12 安装电池架 请参考电池架的尺寸将其安装至相应位置。 103.50 俯视图 4×M3 正视图 侧视图 4×M3 单位： mm 电池架上的螺纹孔为 M3，请选择至少三颗合适的螺 丝安装电池架。 螺纹深度为 6mm，请勿使用过长的螺丝，否则可能会 导致电池架损坏。...
  • Page 13 安装电池 电池架安装完毕后，请根据需要将电池按照箭头 方向插 入电池架，然后再将魔术扎带绑好，如图示 。 若未安装魔术扎带，则直接将电池按照箭头 方向插入电 池架即可。 使 用 安装完毕电池架并插入电池后，请按照如下步骤接通电池 电源： 1. 将电源输出口插入机器人或裁判系统； 2. 先短按电池上方的电源开关一次检查电量，再长按以开启 电池电源； 3. 将电池架上方的电源开关按到打开位置， 以接通电池电源。...
  • Page 14 参 数 重量： 85 g 电源输出口接头：XT60 最大持续工作电流：35 A 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 线路板 × ○ ○ ○ ○ ○ 外壳 × ○ ○ ○ ○ ○ 金属部件（铜合金） × ○ ○ ○ ○...
  • Page 15 WWW.ROBOMASTER.COM are the trademarks of DJI. Copyright © 2020 DJI All Rights Reserved. 和 是大疆创新的商标。 Copyright © 2020 大疆创新 版权所有 Printed in China. YC.BZ.S01414.05...
