IRSAP TESI3 EF Manual

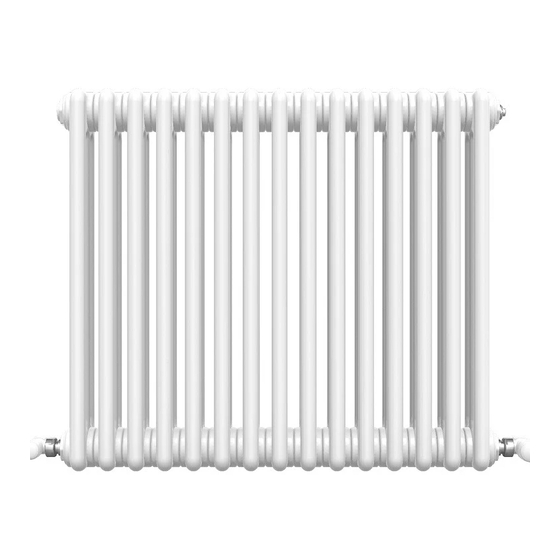

Radiatore "TESI3 EF" con
termostato elettronico a
controllo "fil-pilote".
IRSAP SPA
45031 Arquà Polesine (RO) Italy
Tel. +39 0425 466611 - Fax +39 0425 466662
Website: http://www.irsap.com
E-mail: info@irsap.it
----------------------------------------------------------
IR GROUP SARL
19,Chemin de la Plaine 69390 Vourles (France)
Tel. +33 04 28 00 01 67 - Fax +33 04 72 31 86 40
Web: http://www.irsap.com;
E-mail: irsaprhoss@irgroup.fr
----------------------------------------------------------
IRSAP IBERICA S.L.
Oficina y Almacèn: P.I.CAMI RAL
Leonardo da Vinci,4 08850 Gavà (Barcelona)
Tel. 93 633 47 00 - Fax 93 633 47 04
E-mail: informacion@irsap.com
www.irsap.com
----------------------------------------------------------
IRROM Industrie S.R.L.
Str. Pricipalà 1/A, Sat Fundàtara, Iclod 407336,
jud. Cluj, Romània
Tel: +40 (0)264 263400 - Fax: +40 (0)264 263404
Web: www.irsap.ro
Il radiatore in oggetto è un apparecchio avente le seguenti caratteristiche elettriche:
• Tensione alimentazione 230V 50Hz,1ph
• Isolamento: CLASSE II
• Grado di protezione IP44
• Lunghezza cavo elettrico 1200 mm
• Termofusibile di sicurezza tarato: a 128 °C (400,600,800,1000 Watt); a 144 °C (1200,1500,2000 Watt)
• Termostato ambiente elettronico con controllo "fil-pilote" conforme a EDF/GIFAM/DOMERGIE
Il termostato può lavorare esclusivamente in coppia con una resistenza elettrica appositamente predisposta, dotata di sicurezze per limitare eccessi di
temperatura e rendere sicuro il sistema qualora intervenissero fattori anomali (vd. avvertenze).
Fissare alla parete il radiatore in oggetto secondo le Istruzioni del montaggio illustrate nel foglio allegato.
L'installazione del radiatore deve essere effettuata da una ditta specializzata con l'osservanza della normativa vigente.
In particolare nell'installazione del radiatore devono essere osservate le direttive CEI 64-8/7 edizione in vigore.
L'alimentazione elettrica deve avvenire attraverso un interruttore onnipolare con separazione tra i contatti di almeno 3 mm.
In caso di installazione in bagni o docce, I'apparecchio deve essere installato in modo che interruttori e altri comandi non possano essere raggiunti dalla
persona che sta usando il bagno o la doccia. (vedi Fig. B)
Il radiatore non deve essere installato immediatamente sotto una presa di corrente fissa.
Nel fissare alla parete il radiatore in oggetto porre particolare attenzione a non danneggiare il termostato elettronico ed il cavo elettrico di collegamento.
Il radiatore va utilizzato solo per l'uso descritto nel manuale. In particolare, i bambini non devono giocare con l'apparecchio. Non applicare al radiatore
accessori diversi da quelli prescritti o consigliati dal produttore.
Collegare alla rete elettrica il radiatore solo dopo averlo fissato al muro.
I bambini sotto i 3 anni devono essere tenuti a distanza a meno che non siano sotto continua sorveglianza.
I bambini di età compresa fra 3 e 14 anni e le persone con ridotte capacità fisiche, sensoriali e mentali, o prive di esperienza o conoscenze adatte,
possono usare il radiatore, a condizione che quest'ultimo sia stato posizionato o installato nella posizione normale prevista ed abbiano ricevuto
istruzioni e formazione su come utilizzare l'apparecchio in maniera sicura e ne comprendano bene i potenziali pericoli.
I bambini di età inferiore a 14 anni non devono collegare la spina di alimentazione, né regolare né pulire l'apparecchio.
I bambini e le persone con ridotte capacità fisiche, sensoriali e mentali, o prive di esperienza o conoscenze adatte, non devono eseguire operazioni di
pulizia o manutenzione ordinaria al radiatore.
E' assolutamente vietato:
Dare alimentazione al controllo della resistenza scaldante prima di aver verificato la corretta installazione del termostato sul radiatore.
-
Tagliare il cavo di alimentazione per scollegare l'apparecchio
-
Danneggiare il cavo elettrico di alimentazione. Se il cavo di alimentazione è danneggiato la riparazione o la sostituzione della resistenza
-
elettrica completa deve essere effettuata direttamente dal costruttore o dal servizio di assistenza tecnica o da una persona qualificata
autorizzata dal produttore, in modo da prevenire ogni rischio.
ATTENZIONE:
DURANTE IL FUNZIONAMENTO, IL RADIATORE PRESENTA SUPERFICI CALDE ED ALCUNE PARTI POSSONO DIVENTARE MOLTO
-
CALDE E PROVOCARE BRUCIATURE SE NON SI PRESTA PARTICOLARE ATTENZIONE. Una particolare attenzione dovrebbe essere
prestata alla presenza di bambini e persone vulnerabili"
Non impiegare prodotti corrosivi, abrasivi o solventi per la pulizia del radiatore e delle parti plastiche di contenimento delle parti elettriche.
-
Se il filo-pilota (Fig.A) non viene collegato, la sicurezza impone di isolarlo e in nessun caso di collegarlo a terra.
Cod. 761M0714
Cod. 327M1119
Modello
Modèle
Model
Modelo
Modell
Model
Model
TESI3 EF-600-8 RT306000801IRF0N
TESI3 EF-600-12 RT306001201IRF1N
TESI3 EF-600-14 RT306001401IRF2N
TESI3 EF-600-17 RT306001701IRF3N
TESI3 EF-600-20 RT306002001IRF4N
TESI3 EF-600-23 RT306002301IRF5N
TESI3 EF-600-29 RT306002901IRF6N
ITALIANO (IT)
CARATTERISTICHE TECNICHE
CARATTERISTICHE TECNICHE RESISTENZA
INSTALLAZIONE
AVVERTENZE D'USO
Codice Elementi Profondità Altezza Largh. tot.
Code Eléments Profondeur Hauteur Largeur tot.
Code Elements Depth Height Width tot.
Codigo Elementos Profundidad Altura Largo tot.
Bautyp Glieder Tíefe Bauhöhe Baulänge tot.
Cod Părţile Adîncime Înălţime Lărgime tot.
Kod Elementy Głębokość Wysokość Szer. ogółem
n. P mm H mm L mm
428
8 101 602
608
12 101 602
14 101 602 698
833
17 101 602
968
20 101 602
1103
23 101 602
1373
29 101 602
Larghezza Peso Potenza Elettrica
Largeur Poids Puissance ölectrique
Width Weight Electrical Power
Largo Peso Potencia Eléctrica
Baulänge Gewicht Elektrische Leistung
Lărgime Greutate Puter electrică
Szerokość Ciężar Moc elektryczna
L mm Kg Watt
384 18.7 400
564 27.6 600
654 32.0 800
789 38.7 1000
924 45.4 1200
1059 52.1 1500
1329 65.4 2000
Dislpay
Pulsante
Funzioni
Fig. A
Pulsante
+
Fig. B
Fig.C
Pulsante
ON/Standby
Pulsante
-
