Lo scaldasalviette con inserita la resistenza elettrica è un'apparecchiatura elettrica con le seguenti caratteristiche:
• tensione - alimentazione 230V, 50Hz, 1Ph
• potenza assorbita dalla resistenza elettrica 300÷1800 Watt. (La combinazione resistenza elettrica e modello scaldasalviette permette di mantenere la
temperatura superficiale di quest'ultimo al di sotto di 70°C circa).
• isolamento Classe II
• grado di protezione IP44
• termostato interno di lavoro tarato a 90°C
• termofusibile di sicurezza tarato a 152°C
• lunghezza cavo elettrico 1200 mm
• controllo elettronico a regolazione di potenza.
Il controllo elettronico è costituito da un'elettronica che permette di scegliere la potenza di lavoro della cartuccia.
Lo scaldasalviette idraulico può essere corredato di una resistenza per il riscaldamento elettrico supplementare.
Quando l'impianto di riscaldamento idraulico è spento, mettendo in funzione la resistenza elettrica si ha la possibilità di avere asciugamani sempre caldi
e asciutti.
Lo scaldasalviette deve essere installato da personale qualificato.
Fissare alla parete lo scaldasalviette in oggetto secondo le istruzioni di montaggio allegate.
Il montaggio deve essere effettuato da una ditta specializzata con l'osservanza della normativa vigente.
In particolare nell'installazione del radiatore devono essere osservate le direttive CEI 64-8/7 edizione in vigore.
Il radiatore deve essere installato in modo che la presa sia accessibile e non deve trovarsi immediatamente sotto una presa di corrente fissa.
L'alimentazione elettrica deve avvenire attraverso un interruttore onnipolare con separazione tra i contatti di almeno 3 mm.
In caso di installazione in bagni o docce, I 'apparecchio deve essere installato in modo che interruttori e altri comandi non possano essere raggiunti dalla
persona che sta usando il bagno o la doccia. (vedi Fig. 5)
Il radiatore non deve essere installato immediatamente sotto una presa di corrente fissa.
Per il montaggio in verticale della cartuccia, mantenendo gli attacchi idraulici da sotto, utilizzare il raccordo a T da 1/2" a tre vie.
La posizione degli attacchi idraulici è indicata nelle figure 1÷4. Un miglior risultato estetico ed una installazione più semplice si ottengono impiegando due
raccordi a T. Si raccomanda di installare questo scaldasalviette in modo che il tubo scaldante più basso sia almeno all'altezza di 600 mm dal suolo per
evitare rischi di scottature ai bambini più piccoli.
Per l'installazione del controllo elettronico sullo scaldasalviette (vedi Fig. C):
• Prima di effettuare qualsiasi operazione, assicurarsi che il cavo di alimentazione non sia collegato alla presa.
• In caso di guasto al controllo elettronico o al cavo di alimentazione dell'apparecchio, spegnerlo e non manometterlo.
• La riparazione può essere effettuata unicamente dal costruttore o da un tecnico autorizzato.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'intero sistema
1) Posizionare l'apposita guarnizione O-Ring sul raccordo filettato in posizione (1).
2) Con il frontale del controllo elettronico orientato nella posizione desiderata, collegare i cavi di alimentazione. Verificare che i coprifaston siano in
posizione sopra le connessioni (2).
3) Inserire il controllo elettronico (A) sul raccordo (B) della resistenza fino in battuta.
4) Fissare il controllo elettronico con la vite utilizzando l'apposita chiave a brugola (3).
5) ATTENZIONE! Non ruotare la scatola del controllo elettronico una volta fissata.
6) Assicurarsi che la tensione di rete corrisponda a quella indicata nell'etichetta dati elettrici del controllo stesso.
7) Collegare il cavo di alimentazione alla presa di corrente.

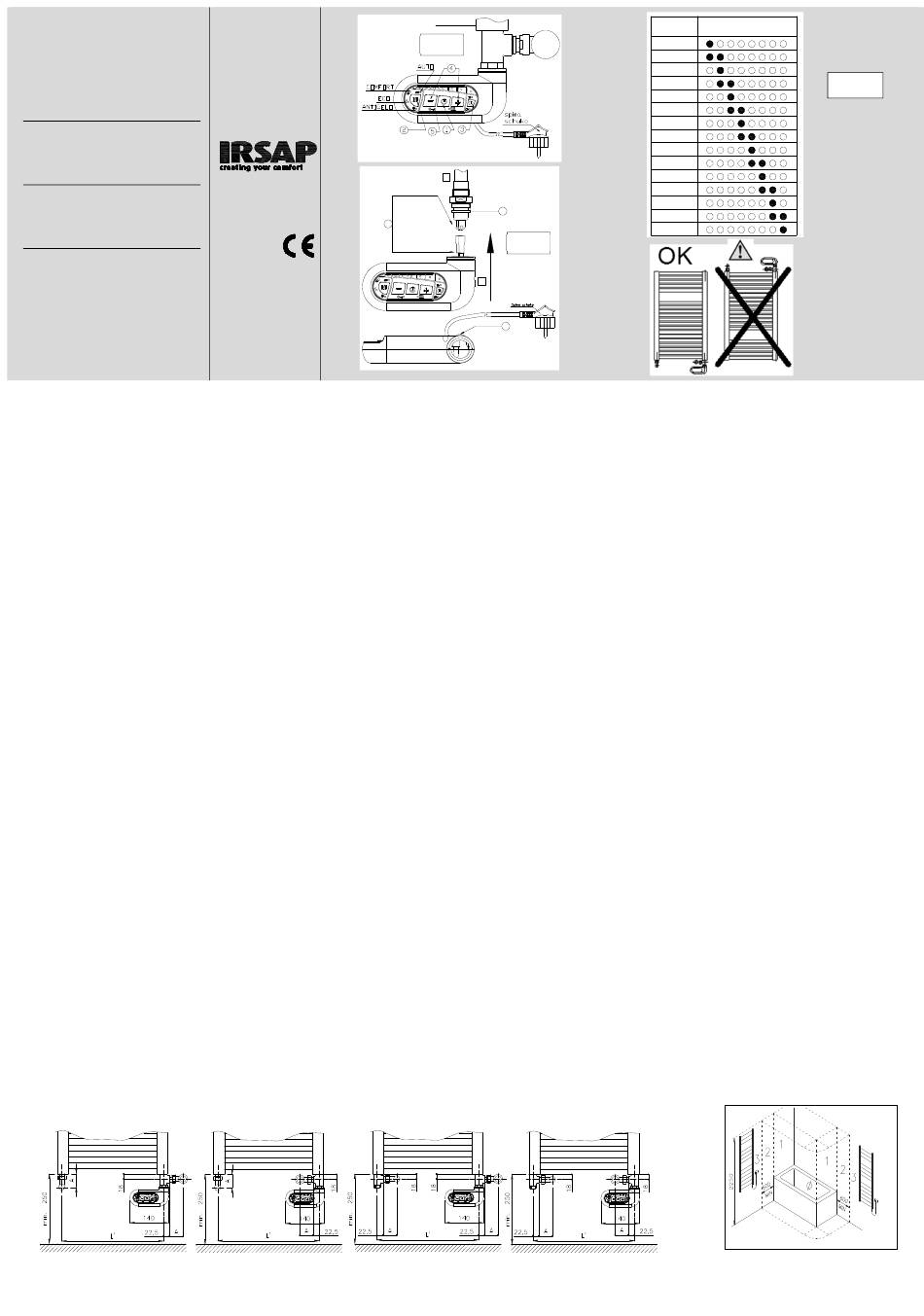

Fig.1
L': interasse idraulico scaldasalviette
Cod. 471M0918
2
2x Faston 6.2x0.8
2x Flachstecker 6.2x0.8
CARATTERISTICHE TECNICHE
ISTRUZIONI PER L'USO DEL CONTROLLO ELETTRONICO (fig. A)
FUNZIONAMENTO MISTO
MONTAGGIO DELLA RESISTENZA ELETTRICA
Fig.2
A: ingombro valvola a squadro
Fig.A
B
Alimentazione
O-ring
1
Power supply
Joint torique
Alimentation
Stromversorgung
Alimentación
Alimentare
Fig.C
A
3
Vite di fissaggio
Retaining screw
Vis de fixation
Befestigungsschraube
Tornillo de fijación
Surub de fixare
ITALIANO (IT)
ISTRUZIONI
Fig.3 Fig.4
Dimensioni: (mm)
Potenza LED
-
16 % +
-
22 % +
-
28 % +
-
34 % +
-
40 %
+
-
46 % +
-
52 % +
-
58 %
+
-
64 % +
-
70 % +
-
76 %
+
-
82 % +
-
88 % +
-
94 %
+
-
100 % +
Fig. 5
Fig.B
