Summary of Contents for Sportime Taifun

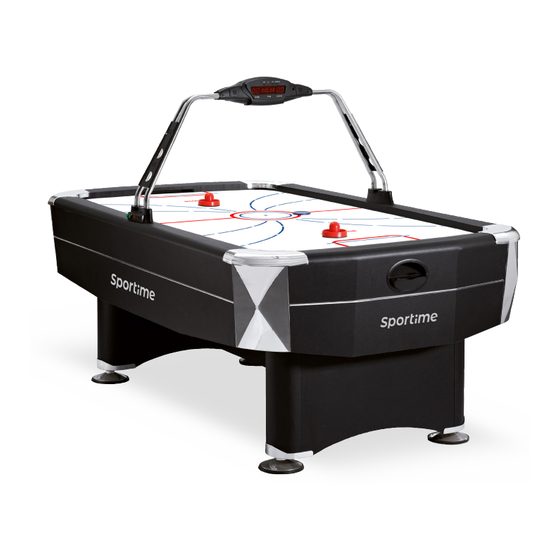

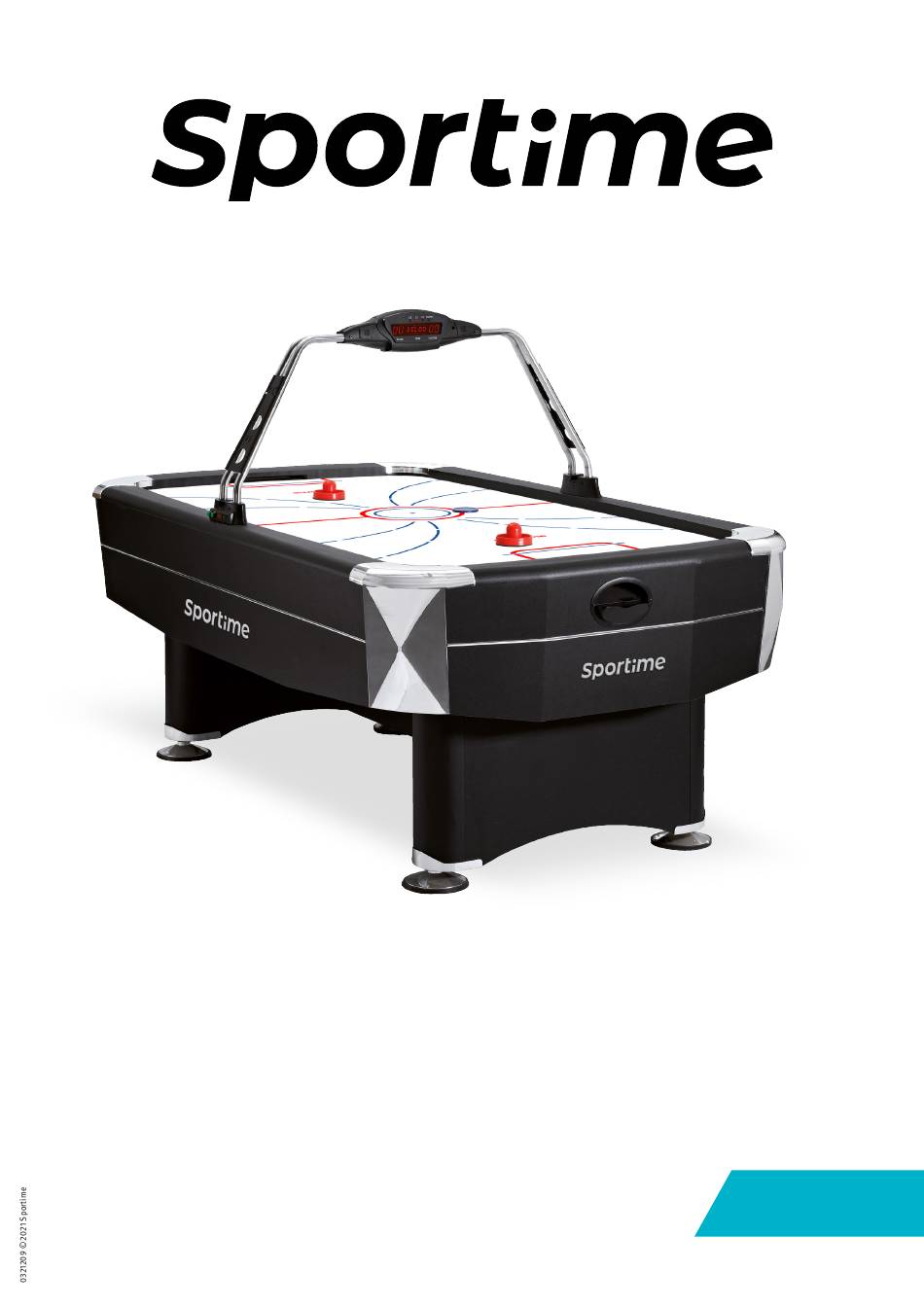

- Page 1 Sportime Airhockey-Tisch „Taifun“ Sportime Air Hockey Table „Taifun“ Aufbauanleitung/Assembly manual: Art. 3636002 Airhockey Sportime · c/o Sport-Thieme GmbH · Helmstedter Straße 40 · 38368 Grasleben, Germany · www.sportime.de...
- Page 2 Stückliste 1 | Parts list 1 Hauptteil / Tischplatte Tischbein Beinverkleidung A Main section / table top Leg Panel A Beinverkleidung B Mittelstütze Verkleidung Längsseite Verkleidung Stirnseite Leg Panel B Mid support panel Lower Side Panel Lower End Panel Rechtes Eckteil Linkes Eckteil Stützteile Verstellbarer Fuß...
- Page 3 Stückliste 2 | Parts list 2 Bolzen 3/16"x1-3/4“ Bolzen 1/4“ Bolzen 3/8“ Unterlegscheibe 3/16“ 3/16“x1-3/4“ Bolt 1/4“ Bolt 3/8“ Bolt 3/16“ Flat Washer Unterlegscheibe 1/4“ Unterlegscheibe 3/8“ Schraube 1/2“ Schraube 3/4“ 1/4“ Flat Washer 3/8“ Flat Washer 1/2“ Round Screw 3/4“...
- Page 4 AUFBAUANLEITUNG ASSEMBL Y INSTRUCTIONS HOCKEYTISCH AUFBAU HOCKEY TABLE ASSEMBL Y WARNHINWEIS: Für den Aufbau des Hockeytischs werden zwei WARNING: TWO ADULTS NEEDED TO ASSEMBLE HOCKEY TABLE Erwachsene benötigt. Find a clear level area to assemble your hockey table on.We Finde eine freie ebene Fläche, auf der du deinen Hockeytisch recommend flattening the out delivery carton and building aufbauen kannst.
- Page 5 4) Befestige die Beinverkleidungen P4 wie in ABBILDUNG 4 dar- 4) Attach the leg panels P4 to the exposed side of the legs P2 gestellt mit 1/4“-Bolzen H2 und Unterlegscheiben H5 an der using 1/4 bolts H2 and flat washers HS, as shown in FIGURE 4. freiliegenden Seite der Beine P2.
- Page 6 7) Befestige die zuvor zusammengebauten Beingestelle mit 7) Attach the previously made leg assemblies to the main sec- den 3/8“-Bolzen H3 und den Unterlegscheiben H6 wie in tion table top using 3/8 bolts H3 and flat washers H6, as ABBILDUNG 6 dargestellt an der Tischplatte. shown in FIGURE 6.
- Page 7 10) Befestige die Anzeigetafel mit den Bolzen H11 und den Mut- 10) Secure the scoreboard to both brace poles using H11 bolts tern H12 an beiden Stützstangen. Führe nun das Kabel der and H12 locknuts. Now feed the scoreboard wire down Anzeigetafel nach unten durch die Schaltkonsole P14.
- Page 8 3-poliger Stecker Vielen Dank, dass du dich für ein Sportime Produkt entschieden hast. Bei Fragen stehen wir dir gerne zur Verfügung. Thank you very much for choosing a Sportime product. Should you have any questions, we are happy to help.
