item # 1000000000
Model # 50242161
Use and Care GUide

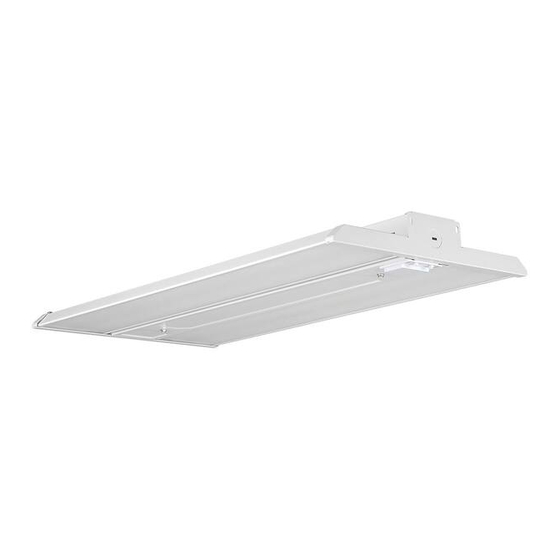

2 FT. Linear HiGH Bay
Questions, problems, missing parts? Before returning to the store,
call Commercial Electric Customer Service
8 a.m. – 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-877-527-0313
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this LED light. We strive to continually
create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement
needs. Thank you for choosing Commercial Electric!
Advertisement
Chapters
Table of Contents
Related Manuals for Commercial Electric 50242161
Summary of Contents for Commercial Electric 50242161
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this LED light. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement...
-
Page 2: Table Of Contents
Table of Contents Table of Contents ........2 Installation . -
Page 3: Pre-Installation
Pre-installation PLANNING INSTALLATION Before beginning assembly, installation, or operation of the product, make sure all parts are present. Compare the parts with the package contents list and hardware included list. If any part is missing or damaged, do not attempt to assemble, install, or operate the product. -
Page 4: Hardware Included
Pre-installation (continued) HARDWARE INCLUDED nOTe: Hardware not shown to actual size. Part Description Quantity Mounting Chain S-Hook Wire Connector V-Clip Mounting Bracket Cover Plate Mini Conduit Adapter for Downrod Mounting Type 1/2 Conduit Adapter for Downrod Mounting Long Screw Short Screw installation WarninG: RISK oF ELECTRIC SHoCK. -
Page 5: Suspension Mounting
suspension Mounting Making marks on the ceiling 24.6 in. □ Mark two spots on the ceiling 24.6 in. apart for suspension mounting before the installation. Mounting to a drywall ceiling Mounting to a wood ceiling □ Drill two holes large enough to clear the closed flaps of the □... - Page 6 suspension Mounting (continued) Preparing the fixture body for mounting □ Attach the V-clip (DD) to the hanging holes on the fixture body (A). □ Attach the hook on one end of the mounting chain (AA) to the center of the V-clip (DD) and close the hook with pliers to secure it. □...
-
Page 7: Surface Mounting
suspension Mounting (continued) Making the electrical connections □ Feed the electrical wires from the fixture body (A). Power supply cover □ Connect the hot and neutral (black and white) wires from the fixture plate body (A) to the same color wires from the electrical box. □... - Page 8 surface Mounting (continued) Attach the fixture to the mounting surface □ Remove the screw that attaches the power supply cover plate to the fixture body (A). □ Feed the wiring from the electrical box out through the mounting bracket (EE). □...
-
Page 9: Downrod Mounting
downrod Mounting Install the mounting bracket □ Remove the screw that attaches the power supply cover plate to the fixture body (A). □ Push the mounting bracket (EE) onto the downrod (not included) and secure the mounting bracket (EE) to the downrod (not included) using a nut (not included). - Page 10 downrod Mounting (continued) Attach the fixture to the mounting surface □ Feed the wiring out through the downrod from the electrical box, and into the fixture body (A). □ Refer to the installation steps for surface mounting. Align the slots on the fixture body (A) with the mounting bracket (EE). Tilt one side of the fixture body (A) and insert it into the mounting bracket (EE), and then push the other side of the fixture body (A) into the mounting bracket (EE) to ensure that the whole fixture is attached to the mounting bracket (EE).
-
Page 11: Adjusting The Motion Sensor
5 min/10 min/30 min, the light will be dimmed to the standby dimming level of 30% automatically after 10 seconds, and go back to 100% if movement is detected. If the light isn’t dimmed, there is something wrong with the lighting fixture, contact a qualified electrician or call Commercial Electric customer service 1-877-527-0313. HoMEDEPoT.CoM... -
Page 12: Light Distribution
Light Distribution 1300 2600 3900 5200 6500 UNIT: cd C 0 / 180, 103.4 C 30 / 210, 103.1 C 60 / 240, 102.3 AVERAGE BEAM ANGLE (50%) : 102.7DEG C 90 / 270, 101.9... -
Page 13: Care And Cleaning
Care and Cleaning CaUTiOn: Before attempting to clean the fixture, disconnect the power to the fixture by turning the breaker off or removing the fuse from the fuse box. □ Clean the fixture with a soft, dry cloth. □ Do not use cleaners with chemicals, solvents, or harsh abrasives. □... - Page 14 Questions, problems, missing parts? Before returning to the store, call Commercial Electric Customer Service 8 a.m. – 7 p.m., EST, Monday - Friday 9 a.m. - 6 p.m., EST, Saturday 1-877-527-0313 HOMEDEPOT.COM Retain this manual for future use.
- Page 15 GRACIAS Apreciamos la confianza que ha puesto en Commercial Electric a través de la compra de esta luz LED. Nos esforzamos por crear constantemente productos diseñados para realzar su hogar. Visítenos en línea para ver nuestra gama completa de productos disponibles para...
-
Page 16: Contenido
Contenido Contenido ........16 Instalación . -
Page 17: Previo A La Instalación
Previo a la instalación PLANIFICACÍON DE LA INSTALACIóN Antes de comenzar el armado, instalación u operación del producto, asegúrese de que tiene todas las piezas. Compare las piezas con la lista de contenido y lista de materiales. Si alguna de las piezas faltara o estuviera dañada, no proceda a armar, instalar u operar el producto. -
Page 18: Instalación
Previo a la instalación (continuación) MATERIALES INCLUIDOS nOTa: Los materiales no se ilustran en tamaño real. Pieza Descripción Cantidad Cadena Gancho S Conector de cable Clip en V Soporte de montaje Cubierta de caja Mini adaptador de conducto para montaje con barra Adaptador de conducto tip 1/2 para montaje con barra Tornillo largo... -
Page 19: Montaje En Suspensión
Montaje en suspensión Hacer marcas en el techo 24.6 pulg. □ Antes de la instalación, marque dos puntos en el techo con una separación de 24.6 pulgadas para el montaje en suspensión. Instalación sobre panel de yeso Instalación sobre madera □... - Page 20 Montaje en suspensión (continuación) Preparar la caja de la lámpara para el montaje □ Fije el clip en V (DD) a los orificios de suspensión en la caja de la lámpara (A). □ Fije el gancho en un extremo de la cadena de montaje (AA) al centro del clip en V (DD) y cierre el gancho con alicates para asegurarlo.
-
Page 21: Montaje En Superficie
Montaje en suspensión (continuación) Hacer las conexiones eléctricas □ Pase los cables desde la lámpara (A). Cubierta de la fuente de □ Conecte los cables principal y neutro (negro y blanco) de la caja de alimentación la lámpara (A) a los cables del mismo color de la caja eléctrica. □... - Page 22 instalación en superficie (continuación) Fijar la lámpara a la superficie de montaje □ Retire el tornillo que une la cubierta de la fuente de alimentación a la caja de la lámpara (A). □ Pase los cables desde la caja eléctrica a través del soporte de montaje (EE). □...
-
Page 23: Montaje Con Barra
instalación con barra Instalar el soporte de montaje □ Retire el tornillo que une la cubierta de la fuente de alimentación a la caja de la lámpara (A). □ Empuje el soporte de montaje (EE) sobre la barra (no incluida) y asegure el soporte de montaje (EE) a la barra (no incluida) con una tuerca (no incluida). - Page 24 instalación con barra (continuación) Fijar la lámpara a la superficie de montaje □ Pase los cables a través de la barra desde la caja eléctrica y dentro de la caja de la lámpara (A). □ Consulte los pasos de instalación para el montaje en superficie. Alinee las ranuras de la caja de la lámpara (A) con el soporte de montaje (EE).
-
Page 25: Ajustar El Sensor De Movimiento
ajuste del sensor de movimiento Configuraciones Distancia de detección Max. de 26.2 pies Ángulo de detección 30°-150° Temperatura de funcionamiento -40℃~ +60℃ Altura de montaje 29.5 a 52.2 pies (montado en el techo) Tiempo de espera 5 min/10 min/30 min/+∞ Período de espera 5 min/10 min/30 min/+∞... -
Page 26: Distribución De La Luz
distribución de la luz 1300 2600 3900 5200 6500 UNIT: cd C 0 / 180, 103.4 C 30 / 210, 103.1 C 60 / 240, 102.3 ÁNGULo PRoMEDIo DE HAZ (50%) : 102.7DEG C 90 / 270, 101.9... -
Page 27: Cuidado Y Limpieza
Cuidado y limpieza PreCaUCiÓn: Antes de limpiar la lámpara, desconecte el suministro eléctrico hacia ésta apagando el cortacircuitos o extrayendo el fusible de la caja de fusibles. □ Limpie la lámpara con un paño suave y seco. □ No utilice limpiadores con productos químicos, solventes o abrasivos. □... - Page 28 ¿Preguntas, problemas, piezas faltantes? Antes de devolver el producto a la tienda, llame al Centro de Atención al Cliente de Commercial Electric en el horario de 8 a.m. – 7 p.m., Hora del Este de EE.UU., de lunes a viernes.
