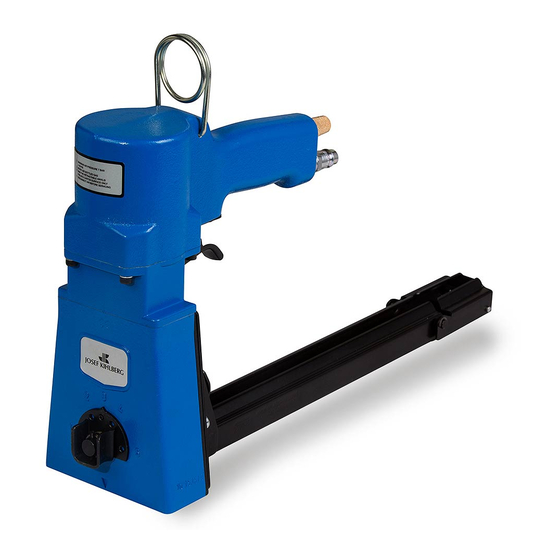

Josef Kihlberg 561 Operating And Service Instructions
Top staplers
Hide thumbs
Also See for 561:
- Operating and service instructions (16 pages) ,
- Repair instructions (20 pages)
Table of Contents
Advertisement
Quick Links
118838
Operating and Service Instructions
Bruks- och underhållsanvisning
Betriebs- und Wartungsanleitung
Notice d'emploi et d'entretien
118837
Feb. 2002
Top staplers
Lockhäftare
Deckelhefter
Agrafeuses pour carton
561/561PN
Box 126, S-544 22 Hjo, Sweden
Telephone: +46 (0)503 328 00 Telefax: +46 (0)503 328 01
www.kihlberg.se
Josef Kihlberg AB
e-mail: reception@kihlberg.se
E
S
D
F
Advertisement
Table of Contents
Related Manuals for Josef Kihlberg 561
Summary of Contents for Josef Kihlberg 561
- Page 1 Agrafeuses pour carton 561/561PN Operating and Service Instructions Bruks- och underhållsanvisning Betriebs- und Wartungsanleitung Notice d’emploi et d’entretien Josef Kihlberg AB Box 126, S-544 22 Hjo, Sweden Telephone: +46 (0)503 328 00 Telefax: +46 (0)503 328 01 118837 www.kihlberg.se e-mail: reception@kihlberg.se...
- Page 2 The employer is responsible for: Arbetsgivaren skall se till att: > enforcement of compliance with safety warnings and > denna Bruksanvisning – och dess bilagor – hålls all other directions presented in these Operating tillgänglig för, samt att den studeras och åtföljs av, Instructions and its appended documents;...
- Page 3 Safety Warnings and Tool Installation Säkerhetsvarningar och installation Sicherheitshinweise und Inbetriebnahme Instructions de sécurité et mise en service E Read these warnings to prevent injuries to your- S Läs dessa varningar för att undvika skador på Dig self and to bystanders. själv eller åskådare.
- Page 4 Safety Warnings and Tool Installation Säkerhetsvarningar och installation Sicherheitshinweise und Inbetriebnahme Instructions de sécurité et mise en service Specific instructions for pneumatic version Specifika instruktioner för tryckluftsversionen Sonderanweisungen für das pneumatische Modell Instructions spécifiques pour modèle pneumatique E Always assume that the tool is loaded. No S Betrakta alltid verktyget som laddat.
- Page 5 Tool use Bruksanvisning Bedienungsanleitung Notice d’emploi Specific instructions for pneumatic version Specifika instruktioner för tryckluftsversionen Sonderanweisungen für das pneumatische Modell Instructions spécifiques pour modèle pneumatique E Be sure that the tool is not pointed at yourself or S Rikta inte verktyget mot Dig själv eller någon any one else when connecting it to the com- annan vid anslutning till tryckluftsnätet.
-
Page 6: Klammern Laden
Klammern laden Chargement d’agrafes (Vorts.) (Cont.) E Lift the magazine breech and the S Slutstycket med frammataren fälls pusher upward (Fig. 3) and fill the upp (Fig. 3), och magasinet fylls se- magazine with staples (Fig. 4). dan med klammer (Fig. 4). Fig 3 D Kippen Sie das Verschlußstück mit F Enlevez le fermoir avec le poussoir... - Page 7 40 häftningar. Använd aldrig oljor, som kan skada lubricator to one drop per approx. 40 strokes. Do not use oils O-ringarna. Håll Er till Josef Kihlbergs dimsmörjolja, nr which may damage the O-rings; use Josef Kihlberg oil, Nr 733007. 733007.
- Page 9 Arbeitsdruck ca. 4-5 bar. Max Luftdruck 7,0 bar. Pression d´air: Pression de travail, environ 4 á 6 bar. Pression maximum 7,0 bar. The tool is designed for use with original Josef Kihlberg staples only. Verktyget är konstruerat och tillverkat för användning uteslutande av JK:s orginalklammer Das Werkzeug darf nur mit Josef Kihlberg-Orginalklammern benutzt werden.
- Page 10 Magazine loading: The tool is loaded from behind. Laddning av magasinet: Verktyget laddas bakifrån. Magazinbeladung: Das werkzeug wird von hinten beladen. Chargement du magsin: L´outil se charge par l'arrière. Firing of the tool: The tool has single shot firing without safety-yoke. Avfyring av verktyget: Verktyget har enskottsavfyrning utan säkerhetsbygel.
-
Page 11: Repair Kit
Spare parts drawing 118023 Reservdelsritning Ersatzteilzeichnung Dessin pièces de rechange 561-15, 561-18 REPAIR KIT Part no. 143033 = 561-15 Part no. 143034 = 561-18 JOSEF KIHLBERG AB, S-544 22 HJO, SWEDEN... - Page 12 Spare parts list JK 561/15 och 561/18 Drawing 118023 Printed Sept. 1998 Pos Detalj Benämning Discription Bezeichnung Designation Antal Anm. Ref Part Notes Zng Teil Stück Anmerkungen No. No. 139044 Slutstycke kompl. Magazine breech Magazin-Verschluss-Stuck Culasse de chargement 133161 Frammatare...
- Page 13 Spare parts drawing 118024 Reservdelsritning Ersatzteilzeichnung Dessin pièces de rechange 561-15PN, 561-18PN Repair Kit Oring Kit 143018 = 15PN 143017 143019 = 18PN JOSEF KIHLBERG AB, S-544 22 HJO, SWEDEN...
- Page 14 Spare parts list JK 561/15PN och 561/18PN Drawing 118024 Printed Feb. 2002 /2 Pos Detalj Benämning Discription Bezeichnung Designation Antal Anm. Ref Part Notes Zng Teil Stück Anmerkungen No. No. 139044 Slutstycke kompl. Magazine breech Magazin-Verschluss-Stuck Culasse de chargement 133161...
-
Page 15: Deklaration Om Överensstämmelse
Firma Josef Kihlberg Box 126 544 22 Hjo försäkrar härmed att alla varianter av följande verktygstyper JK20, JK21, JK24, JK32, JK35, JK45 561, 561PN, R555 JK1219 är tillverkade enl följande standard: EN 292 Del 1+2 från 1991 och följer bestämmelserna enl direktiv... -
Page 16: Declaration Of Conformity
Varianten der Baureihen: versions of the toollines: les variantes du series: JK20, JK21, JK24, JK32, JK35, JK45 561, 561PN, R555 JK1219 auf die sich diese Erklärung to which this declaration auquel se réfère cette dé- bezieht, übereinstimmt mit relates on is in conformity claration est conforme à...
