CARATTERISTICHE e FUNZIONAMENTO:
Tensione di alimentazione:
Corrente nominale:
Corrente massima:
Frequenza di lavoro:
Protocollo:
Utilizzabile per le centrali:
Buzzer per tempo di ingresso e uscita sonori
Led di segnalazione:
o Led giallo:
o Led rosso:
o Led arancio:
o Led verde:
o Led cortesia rossi accesi: Chiave riconosciuta
Dipswitch indirizzamento sul bus: dip in ordine 1 -2 -3
o OFF OFF OFF = indirizzo 1
o ON OFF OFF = indirizzo 2
o OFF ON OFF = indirizzo 3
o ON ON OFF = indirizzo 4
o OFF OFF ON = indirizzo 5
o ON OFF ON = indirizzo 6
o OFF ON ON = indirizzo 7
o ON ON ON = indirizzo 8
Dip 4 abilita/ disabilita antirimozione (dip4 ON disabilitata)
Aprire l'involucro svitando la vite nel lato inferiore, e facendo leva sul dentino in plastica, avendo
cura di non forzare.
Fissare al muro la parte posteriore facendo fuoriuscire il cavo mediante l'apposito passacavi
Settare i dip-switch di indirizzamento in funzione dell'impostazione numerica richiesta dalla Vs.
installazione (vedi manuale tecnico della centrale)
Collegare il bus (A – B – positivo – negativo)
Richiudere appoggiando la parte superiore della cover facendo scattare il dentino in plastica e
avvitare la vite di chiusura.
L'installazione deve essere eseguita a regola d'arte da personale specializzato.
AMC Elettronica S.r.l. declina ogni responsabilità nel caso in cui il prodotto venga manomesso da persone non autorizzate.
Si raccomanda di verificare il corretto funzionamento del sistema d'allarme almeno una volta al mese, tuttavia un sistema di allarme
elettronico affidabile non evita intrusioni, rapine, incendi o altro, ma si limita a diminuire il rischio che tali situazioni si verifichino.
In caso si riscontrino incongruenze su manuali pregasi contattare immediatamente assistenza tecnica AMC Elettronica S.r.l.

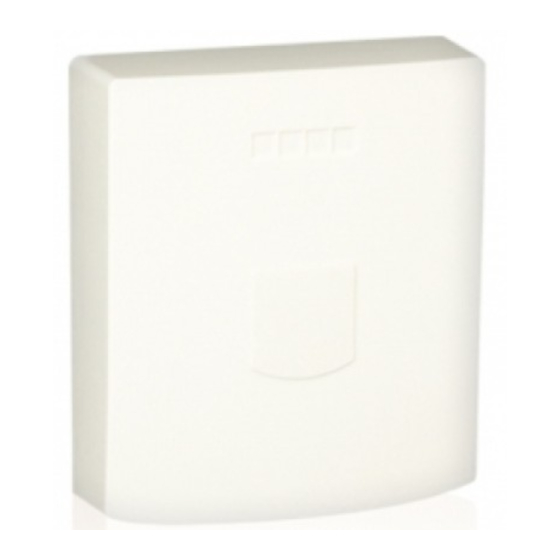

PROXIMITY KX-PB
Manuale di Installazione
13.8Vdc
15 mA
45 mA
13,56MHz
ISO 14443 Type A
Serie x e serie K versione x.73 o superiore
programmabile
programmabile
programmabile
programmabile
FISSAGGIO E COLLEGAMENTO
