Miter Gauge Manual
Model: MG-36
Revision B 2020-07-20
206021608

Advertisement

Table of Contents
loading

Related Manuals for HARVEY MG-36

Summary of Contents for HARVEY MG-36

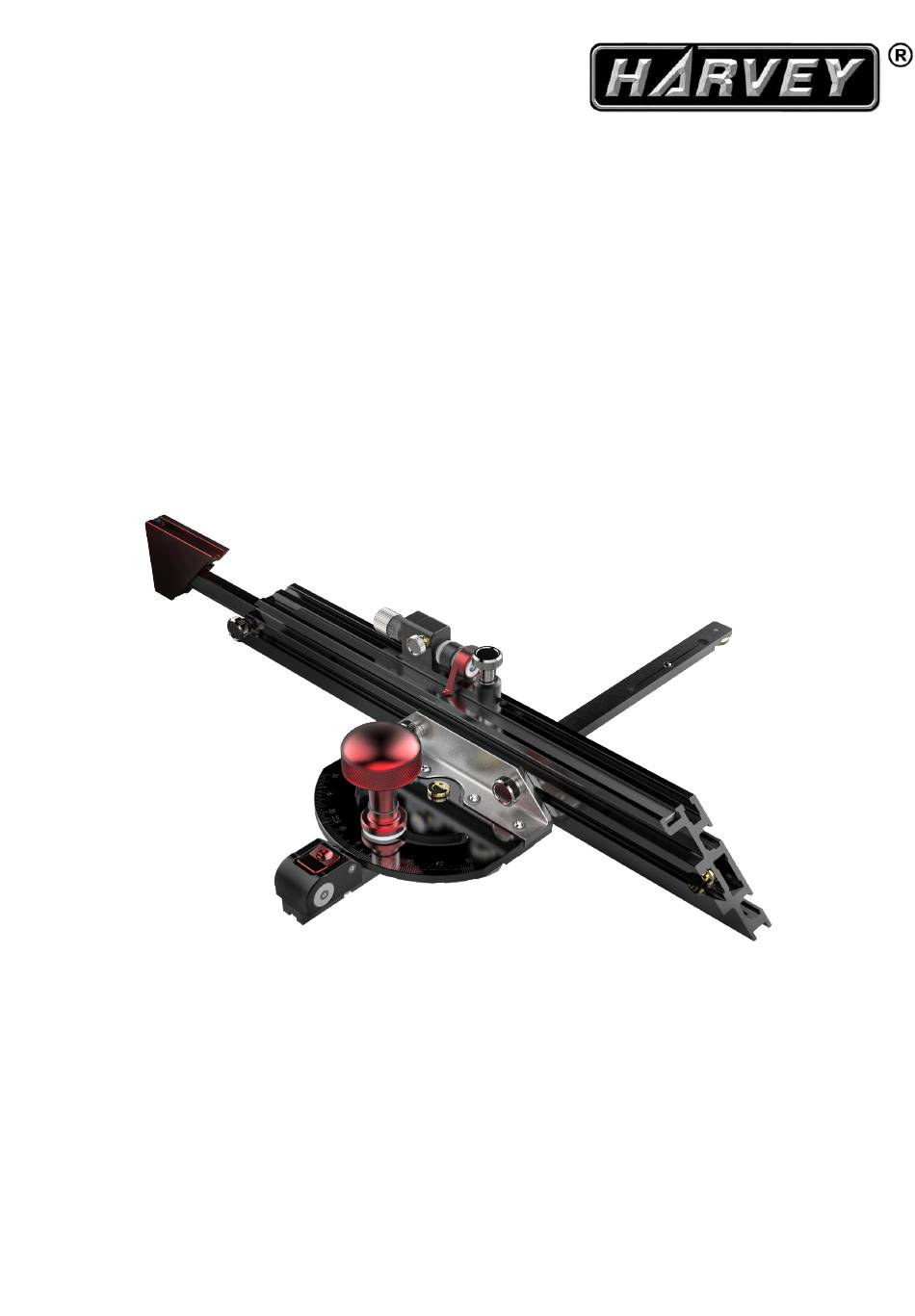

  • Page 1 Miter Gauge Manual Model: MG-36 Revision B 2020-07-20 206021608...
  • Page 3 READ THIS FIRST!!! 2020-11-30 The following changes have recently been made to MG-36 after the owner’s manual is printed（以 下为说明书印刷后发生的变更）: Updated: Unpacking (拆包), page 6&17.  Updated: Adjusting the Miter Bar Fitness (调节导杆与 T 型槽的间隙), page 7&18.  Updated: Exploded View and Parts List, page 23&24.
  • Page 4 Exploded View and Parts List REF DESCRIPTION REF DESCRIPTION DESCRIPTION 801 Cap screw M3-0.5x10 829 Cap screw M3-0.5x8 Adjust nut holder 802 Nylon block 831 Miter bar Copper gasket 803 Extension crosscut fence 832 Miter ring Wave washer 804 Flat HD screw M4-0.7x12 833 Flat HD screw M3-0.5x8 Nylon washer 805 Guide bar...

  • Page 5: Table Of Contents

    Contents 1.Foreword....................3 2.Warranty Information................3 3.Application....................3 4.Safety Regulations................4 5.Specifications..................6 6.Unpacking....................6 7.Assembling..................... 7 8.Operations....................7 8.1 Adjusting the Miter Bar.............8 8.2 Adjusting the Miter Angles............8 8.3 Using the Fence System............9 8.4 Making a Sub Fence..............11 9.Calibration..................... 12 10.Maintenance..................12 1.前言......................15 2.质保信息....................15 3.适用范围....................16...
  • Page 6 English Version...

  • Page 7: Foreword

    2. Warranty Information We offer a one-year warranty based on the purchase date. Defective parts will be repaired or replaced by Harvey at no charge. We do not offer the warranty service for the following reasons: ◆ Misuse ◆...

  • Page 8: Safety Regulations

    4. Safety Regulations 1. Do not operate the saw when tired, distracted, or under the effects of drugs, alcohol or any medication that impairs reflexes or alertness. 2. The working area should be well lit, clean and free of debris. 3.
  • Page 9 15. Avoid working from awkward or off balance positions. Do not overreach during cutting operation; keep both feet on floor. Never lean over or reach over the blade and never pull the work piece over the blade from behind. Use outfeed support or have an assistant help when ripping long material. 16.

  • Page 10: Specifications

    5. Specifications Model MG-36 Fence Size (L x W x H) 20-1/2” x 2-1/2” x 1-3/8”(500 x 35 x 66.5 mm) Max. Crosscut Capacity 36” (915 mm) -60° ～+60° Miter Angle Range Positive Stops -60°, -45°, -22.5°, 0°, +22.5°, +45°, +60°...

  • Page 11: Assembling

    7. Assembling Assemble the miter gauge without any tools, proceed as following steps: 1. Rotate the clamp handle into the gauge body, then lock the gauge body . 2. As shown in Fig. 2, slide the fence onto the dovetail lock block (B) on the gauge body, and secure it by using the the knobs (A) and the dovetail lock block (B) 3.

  • Page 12: Adjusting The Miter Angles

    8.2 Adjusting the Miter Angles (1) Using the positive stops The miter gauge has 7 commonly used positive stops: 0°, ±22.5°, ±45° and ± 60°. As shown in Fig.4, loosen the clamp handle, then rotate the miter gauge body to the desired angle while keeping the swing locating block (A) pressed.
  • Page 13 (2) Positioning the flip stop (Fig. 6) The flip stop assembly can be moved to left or right by loosening the locking knob (A) and positioned by reading the location of the indicator (D). After tightening the flip stop assembly, you can micro-adjust the position of the flip stop (±3mm / 1/8”).

  • Page 14: Making A Sub Fence

    Users can make a wooden sub fence as required. As shown in Fig. 9, you can secure the sub fence on the aluminum fence of MG-36 by using the countersunk head screw and rectangular nut. (6 sets of screws and nuts are recommended for securing).

  • Page 15: Calibration

    9. Calibration The miter gauge has been factory calibrated for use on the machine. Due to the machine difference, the perpendicularity between fence and blade should be re-checked. If you need to do the calibration again, just follow the steps below (Fig.10): (1) Adjust the blade to the highest position at 90°.

  • Page 16: Maintenance

    10. Maintenance (1) Periodically check the perpendicularity between fence and blade according to Chapter 9. (2) Periodically check if any deviation occurs between the indicator and the graduation on the dial (visual inspection at 0°). The following three possible reasons may lead to the deviation (Fig. 11): Looseness of the ball locating pin (A).
  • Page 17 indicator and the graduation at 0°, if the deviation still exists, repeat this Step. d. Calibrate the perpendicularity between fence and blade according to Chapter 9. (3) Periodically check the surface of the ball locating pin and the groove edge of arc locating bloc, if any burrs occur, polish them with fine abrasive.
  • Page 18 中文版本...

  • Page 19: 质保信息

    1. 前言 本说明书与产品一起交付给客户。说明书包含对操作人员的要求、产品 的适用环境以及正确安全的调节方法，但不包含全部的安全要求。在使用之 前，操作人员必须仔细阅读并理解本说明书，才能有效的避免错误的安装和 操作，保证人身安全。 2. 质保信息 质保期限 一年 购买凭证 请保留有效的购买凭证，以作保修及维修之用。 质保范围 自客户购买本产品之日起， 本公司将向原始零售客户提供为期1年的质保 服务，在质保期内，产品因质量缺陷造成的维修是免费的。 以下原因造成的事故、故障等在保修范围以外： ◆ 滥用、误用、疏忽引起的事故。 ◆ 缺乏维护导致的故障。 ◆ 非授权维修改造。 ◆ 正常磨损部件。 ◆ 天灾、火灾、爆炸引起的故障。 本公司在任何情况下均不对因使用本公司产品而导致的死亡、人身伤害 和财产损失负责。 如需使用此质保服务，请自费将产品和有效的购买凭证退回给我们。如 果在质保期限内，任何部件经过检测确认出现工艺或材质的缺陷，我们将免 费进行修理或者更换。...

  • Page 20: 适用范围

    3. 适用范围 该量角器主要用于工件的横切和斜切的定位。 该量角器主要适用于台锯， 针对带锯、 砂光机、 铣床等台面配有T型槽 （尺 寸：顶部3/4" ，底部1"，深度3/8"）的设备也可使用，但应用可能存在局限 性。 4. 安全条例 4.1 不要在疲劳或者受到酒精和药物的影响下操作台锯。 4.2 工作区域应保持整洁干净。 4.3 旁观者应与设备保持一定的距离，确保儿童远离设备。 4.4 极细的锯切灰尘是潜在的危险，应在通风良好的环境下工作，尽可能的 使用集尘设备并且佩戴面部防护器具。 4.5 使用台锯前，取下领带，戒指，手表和其他首饰，避免穿宽松的衣服， 束起长发。推荐使用防滑鞋和防滑地坪。 4.6 在开机前移除所有扳手等调节工具。 4.7 手部远离锯片，使用推把进行送料。 4.8 使用推荐的锯切速度、锯片和配件。 4.9 在开始锯切前，确保锯片已经达到完全的运行速度。 4.10 总是使用干净和锋利的锯片；锯片变脏或变钝会引发事故。 4.11 不要过度用力将木料推入旋转的锯片中。 台锯在预先设计的送料速率下 才能获得最佳的性能和安全。 4.12 在锯切表面不平整的木料时，使用合适的支撑件。纵切时，总是将木料 紧贴靠山；横切时，总是将木料紧贴量角器。...

  • Page 21: 技术参数

    5. 技术参数 型号 MG-36 靠山尺寸 500mm(长) x 35mm(宽) x 66.5mm(高) 最大横切宽度 915mm 角度区间 -60～+60° 快速定位角度 -60°， -45°， -22.5°， 0°， +22.5°， +45°， +60° 导杆尺寸 460mm(长) x 19mm(宽) x 9mm(高) 挡块微调精度 公制：0.02mm；英制：0.001” 6. 拆包 拆开量角器包装，根据图 1 和清单明细检查部件是否齐全或损坏，如有 受损或者缺失，请立即与经销商联系。 图 1 量角器本体 锁紧手柄...

  • Page 22: 操作运用

    7. 组装 量角器的组装不需要使用任何工具，按照如下步骤进行(图 2)： （1）旋入锁紧手柄，锁紧量角器本体。 （2）如图 2，将靠山滑入量角器本体，通过旋钮 A 和靠山燕尾锁紧块 B 进 行固定。 （3）松开挡块锁紧旋钮 C，将定位挡块滑入靠山并锁紧。 图 2 8. 操作运用 将组装完毕的量角器按箭头所指方向滑入台锯的 T 型槽中， 如图 3 所示。 图 3 8.1 调节导杆与 T 型槽的间隙 用内六角扳手转动导杆上的两个调节螺钉 A（图 3），调节导杆与 T 型槽 的间隙，以保证导杆在 T 型槽内滑动顺畅，无间隙。...

  • Page 23: 斜切角度的定位

    8.2 斜切角度的定位 (1)快速角度定位 此量角器提供 7 种常用角度的快速限位,分别为 0°、±22.5°、±45° 和±60°。如图 4 所示，松开锁紧手柄，按下按钮 A，转动量角器本体，当 接近所需角度时，松开按钮 A，继续转动量角器，量角器会自动锁定，轻微 摆动靠山后，旋紧锁紧手柄。 图 4 (2)任意角度定位 如图 4 所示，按住摆动定位块按钮 A 到极限位置后，向后滑动按钮 B， 锁定摆动定位块按钮，在此状态下，松开锁紧手柄，可在-60°至+60°内任 意转动量角器。调整至所需角度后，旋紧锁紧手柄。（按住摆动定位块按钮 A 到极限位置后，向前滑动按钮 B，即可解除锁定） 8.3 靠山系统的调节 (1)靠山的调节（图 5）： 松开两个靠山锁紧旋钮 A，可左右移动靠山。 注意：靠山不能与锯片发生干涉，以避免损坏靠山。 图 5...
  • Page 24 （2）定位挡块的调节（图 6）： 松开锁紧旋钮 A，可左右移动定位挡块组件，通过指针 D 读取位置。 该定位挡块组件锁紧后，可以微调定位挡块的位置（±3mm）。松开旋 钮 B，旋转旋钮 C，可左右移动挡块。（当量角器位于台锯左侧台面时，向 “+”方向转动，可使挡块远离锯片；向“-”方向转动，可使挡块靠近锯 片；当量角器位于台锯右侧时，则相反）。调整完成后，锁紧旋钮 B。 量角器分为公制和英制两个版本， 具体请参见产品包装盒的侧面标识。 针对公制版量角器，微调旋钮转动一整圈的增量为 1mm，刻度环(E)上每转 动一格的增量为 0.02mm；针对英制版量角器，微调旋钮转动一整圈的增量 为 1/20”，刻度环(E)上每转动一格的增量为 0.001”。 定位销 F 用于某些斜面特定位置的定位，可根据需要安装定位挡块 G 的任一安装孔中，如图 7 所示。 图 6 图 7 （3）延伸靠山的调节（图 8）： 松开锁紧旋钮 B，调整延伸靠山 A 的位置;靠山左右俩边均可安装。 （4）刻度尺的调节（图 8）： 按压靠山刻度尺...

  • Page 25: 自制靠山的使用和安装

    8.4 自制靠山的使用和安装 用户可根据使用场景需要自制木靠山，使用 M6 沉头螺钉及 M6 螺母固定 在铝靠山上，如图 9 所示（建议使用 6 组标准件进行固定）。 图 9 9. 靠山与锯片垂直度的校准 量角器在出厂前已完成校准，由于设备差异，在使用前，须复核靠山与 锯片的垂直度。如需再次校准，按照以下步骤进行（图 10）： (1)将锯片调整到 90°位置最高点。 (2)在 0°位置锁紧量角器本体。 (3)将直角尺的两边分别靠住锯片（注意：直角尺切勿与锯齿接触，以免影响 校准精度）和靠山。观察靠山与直角尺侧边之间是否存在间隙。如无间隙， 则表示角度准确，无需校准；如有间隙，则按照下一步骤进行校准。 (4)松开四颗内六角螺钉 A，轻微转动靠山，使其与直角尺侧边完全贴合，然 后锁紧四颗六角螺钉 A，完成校准。 图 10...
  • Page 26 10. 维护 （1）定期检查靠山与锯片的垂直度，参考章节 9。 （2）定期检查刻度指示块上的指针与刻度线是否对齐（在 0 度位置目测）。 以下 3 种现象可导致指针与刻度线出现偏差(图 11)： 球形定位销 A 出现松动 限位块组件 B 出现松动位移 圆弧定位块 C 出现松动位移 图 11 图 12 按照如下步骤进行调整(图 12)： a.检查球形定位销固定螺钉 D 是否松动。如无松动，进入步骤 b；如存 在松动，锁紧球形定位销后，在 0°位置重复定位，检查指针与刻度线是否 对齐，如仍然存在偏差，进入步骤 b。 b.向后移动滑动按钮 E, 锁定摆动定位块，松开限位块组件固定螺钉 F， 在限位块组件与滑杆的接触边缘 G 平齐的情况下将限位块组件锁紧。在 0° 位置重复定位，检查指针与刻度线是否对齐，如仍然存在偏差，进入步骤...

  • Page 27: Exploded View And Parts List

    Exploded View and Parts List...
  • Page 28 DESCRIPTION DESCRIPTION Cap screw M3-0.5x10 Bearing cover Nylon block Bearing 619/7 Extension crosscut fence Flat HD screw M4-0.7x12 Position block Guide bar Set coller(3mm) Lock knob M5-0.8 Position block pivot pin Nut seat Spring bearing Crosscut fence Slide button Spring bearing Set screw M4-0.7x6 Dovetail lock block Swing locating block...
